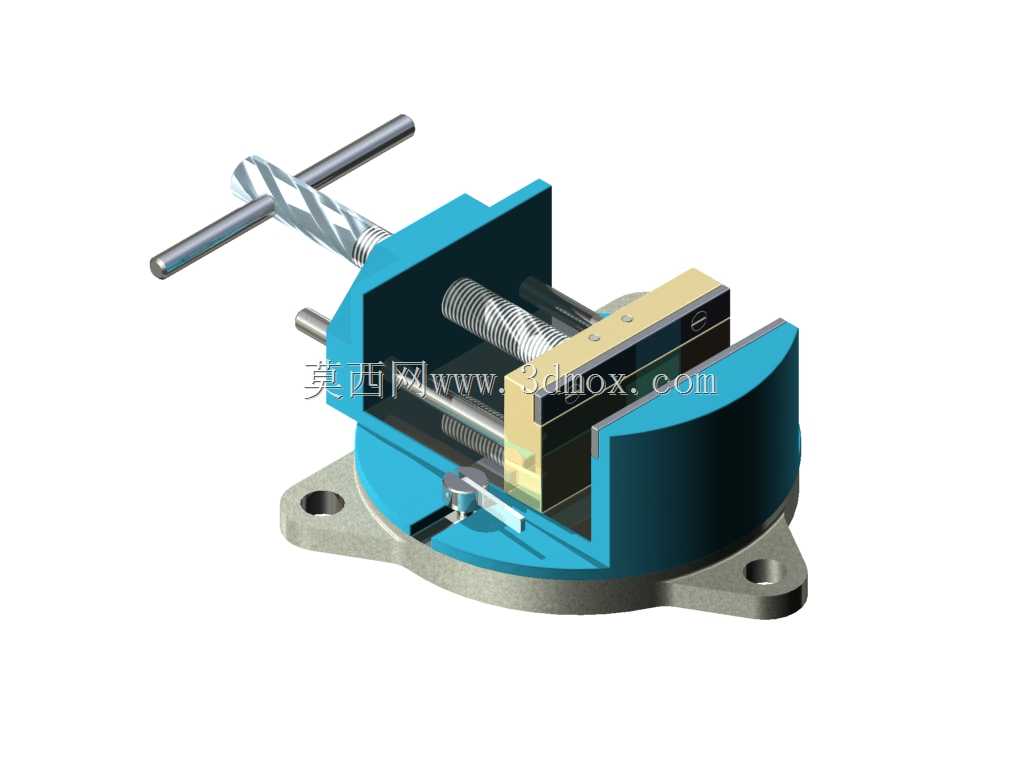

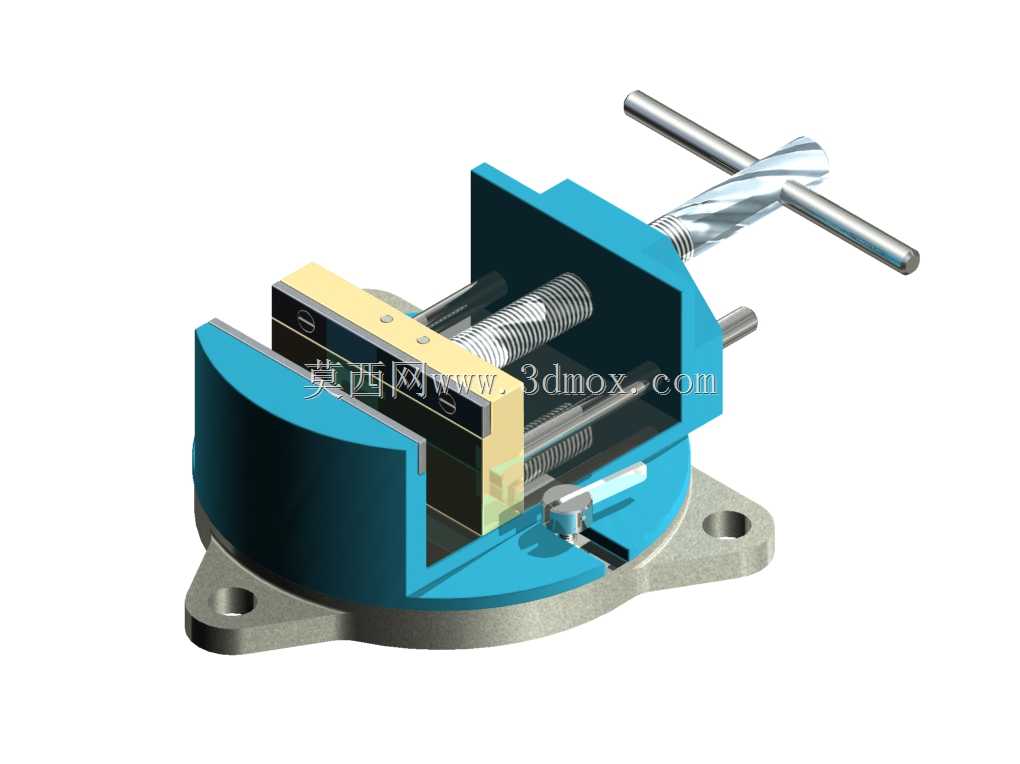

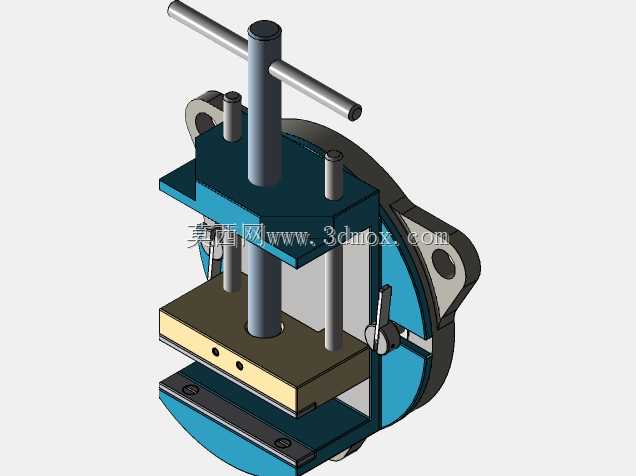

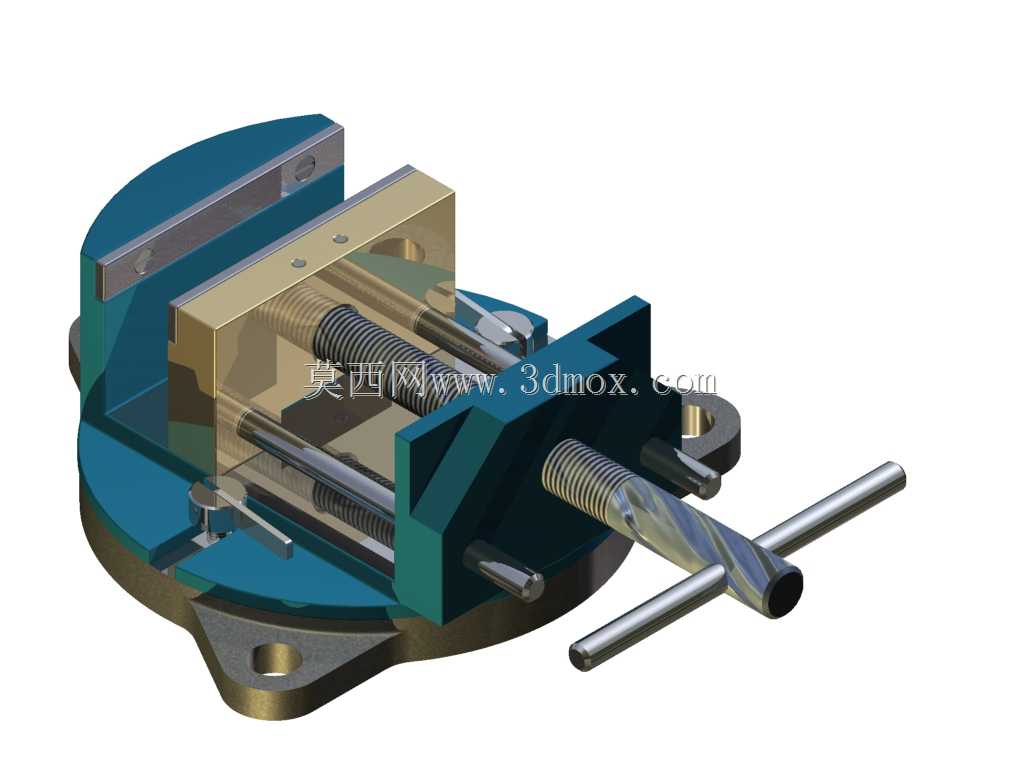

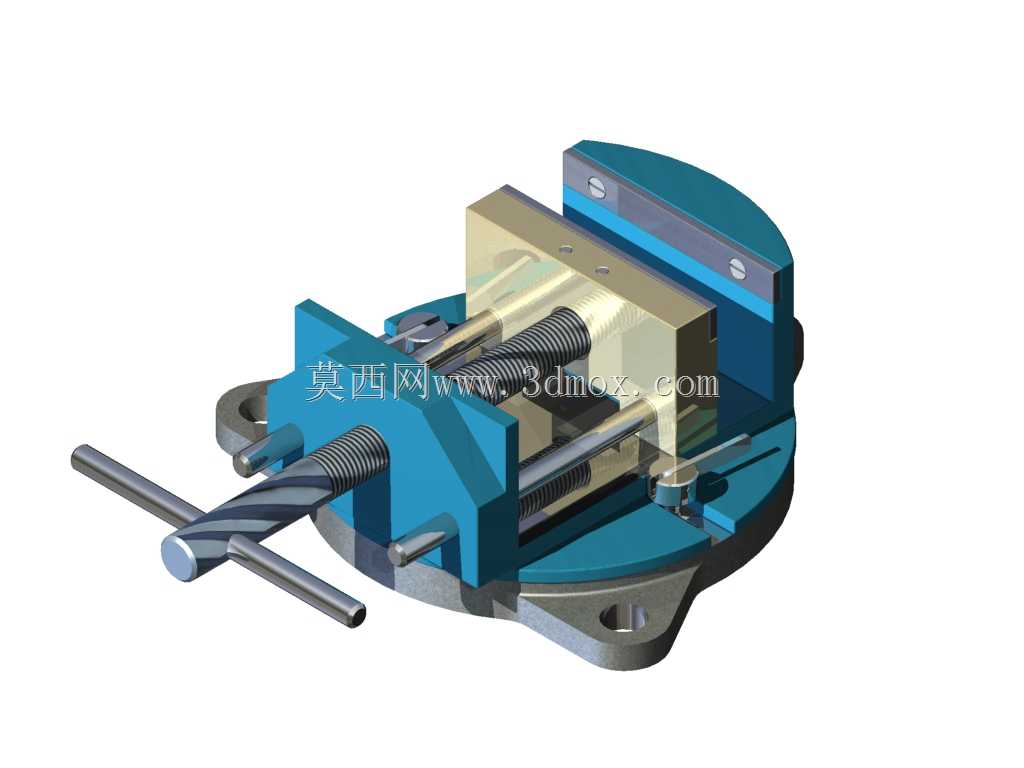

可回转式机用角度调节夹持虎钳

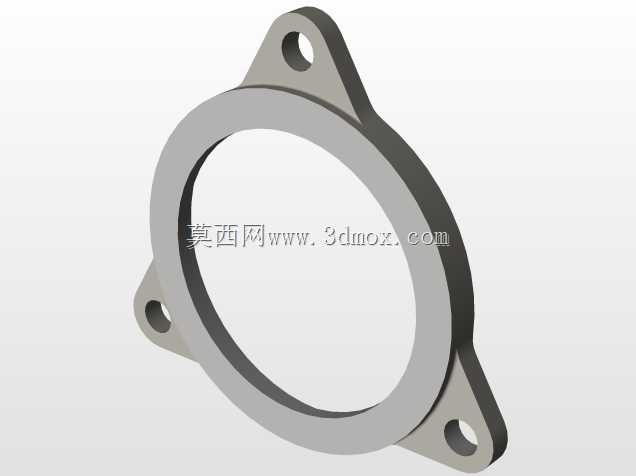

这款可回转式机用虎钳是机械加工、钳工装配、实训教学场景中常用的通用夹持工装，主要承担各类中小型金属、非金属工件的装夹固定职能，适配铣床、钻床、磨床等常规机加工设备的工位装夹需求，也可单独作为钳工台的配套夹持工具，完成工件划线、锉削、攻丝、修配等手工作业的工件固定。在实际生产场景中，这类带回转底座的虎钳能够灵活调整工件的装夹角度，无需反复松夹重新定位工件，就能完成多面、多角度的加工工序，大幅降低重复装夹带来的定位误差，提升单件小批量加工的作业效率，尤其适合模具修配、非标零件加工、教学实训等需要频繁调整工件角度的作业场景。从功能特性来看，该虎钳采用丝杠副传动的手动夹紧结构，通过转动带防滑握柄的丝杠手杆，带动活动钳身沿导向光杆做平稳的直线进给，配合固定钳身的夹持面实现对工件的可靠夹紧，钳口部位设计有可更换的防滑齿板，既能够提升夹持摩擦力避免工件加工时移位，也可在齿板磨损后快速更换，延长虎钳整体的使用寿命；底部的回转底座采用带锁紧结构的法兰式安装设计，底座上预留了均匀分布的安装沉孔，可通过螺栓牢固固定在机床工作台或者钳工台面上，松开底座锁紧手柄后，钳身整体可绕底座中心轴线做360度范围内的任意角度回转，调整到目标加工角度后扳动锁紧手柄即可完成角度固定，保证加工过程中钳身不会出现偏移。在设计思路上，这款虎钳整体采用模块化的装配结构，将固定钳身、活动钳身、丝杠传动副、导向光杆、回转底座、锁紧机构拆分为独立的装配单元，既便于生产加工时的零件精度管控，也方便后续使用过程中的维护与易损件更换；钳身主体采用高强度铸铁材质的结构设计，保证整体刚性的同时降低工装自重，夹持面与导向部位做了精度加工，保证活动钳身进给过程的直线度，避免夹持工件时出现翘头、偏斜的问题，丝杠部位预留了润滑注油通道，长期使用时可定期加注润滑脂降低传动磨损，维持夹紧操作的顺畅手感。从安装边界与外形尺寸来看，该虎钳的回转底座采用圆形法兰结构，安装孔位按照通用机加工工作台的T型槽间距做适配设计，能够适配多数常规尺寸的铣床、钻床工作台安装要求，整体安装高度控制在合理范围内，不会过多占用机床的Z轴加工行程，钳口张开行程覆盖常规中小型零件的夹持尺寸范围，既可以夹持小型的轴类、板类零件，也能够满足中等尺寸方块类零件的装夹需求，整体结构紧凑无多余外凸部件，不会在加工过程中与刀具、机床主轴发生干涉，适配多类常规机加工工序的装夹使用要求。
