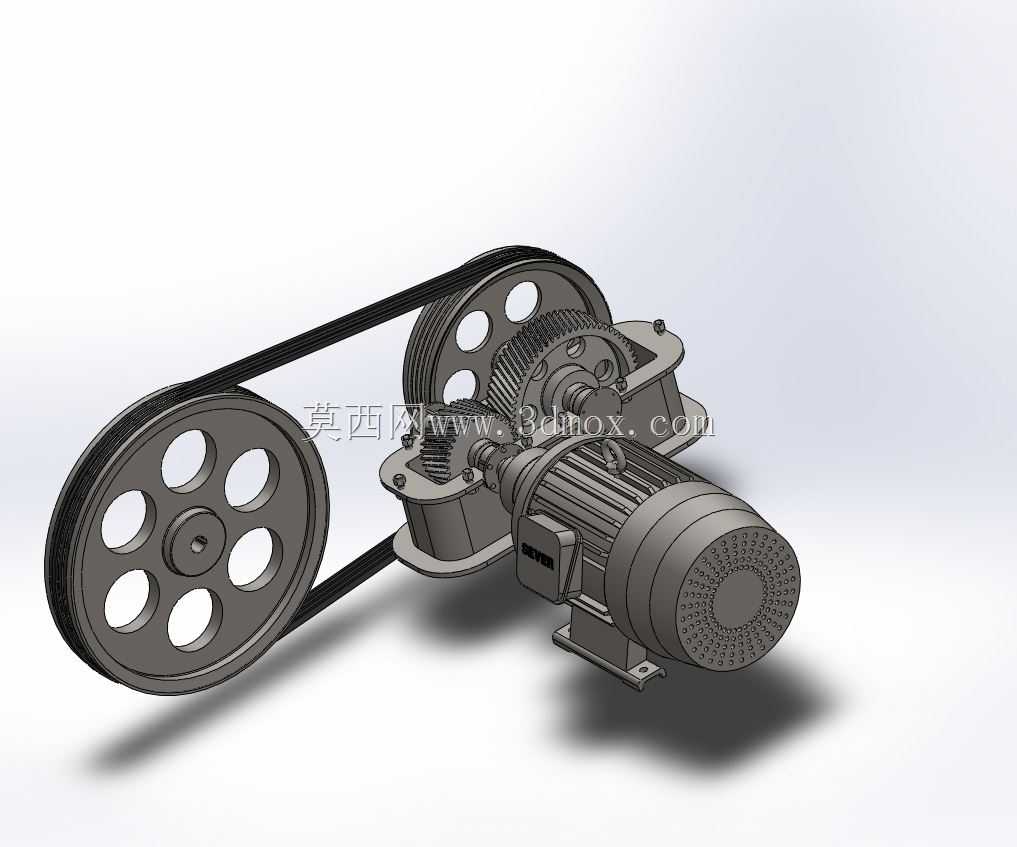

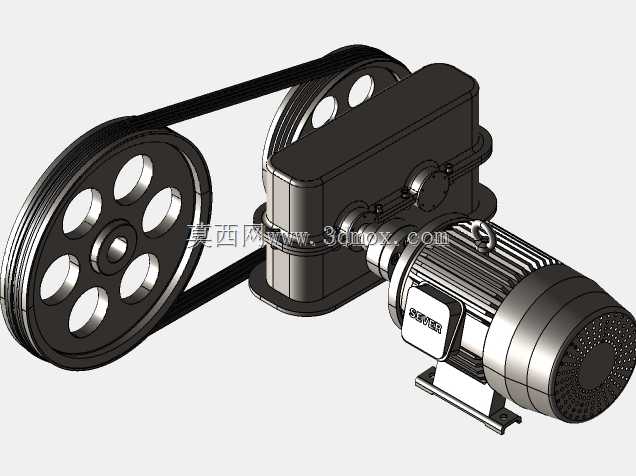

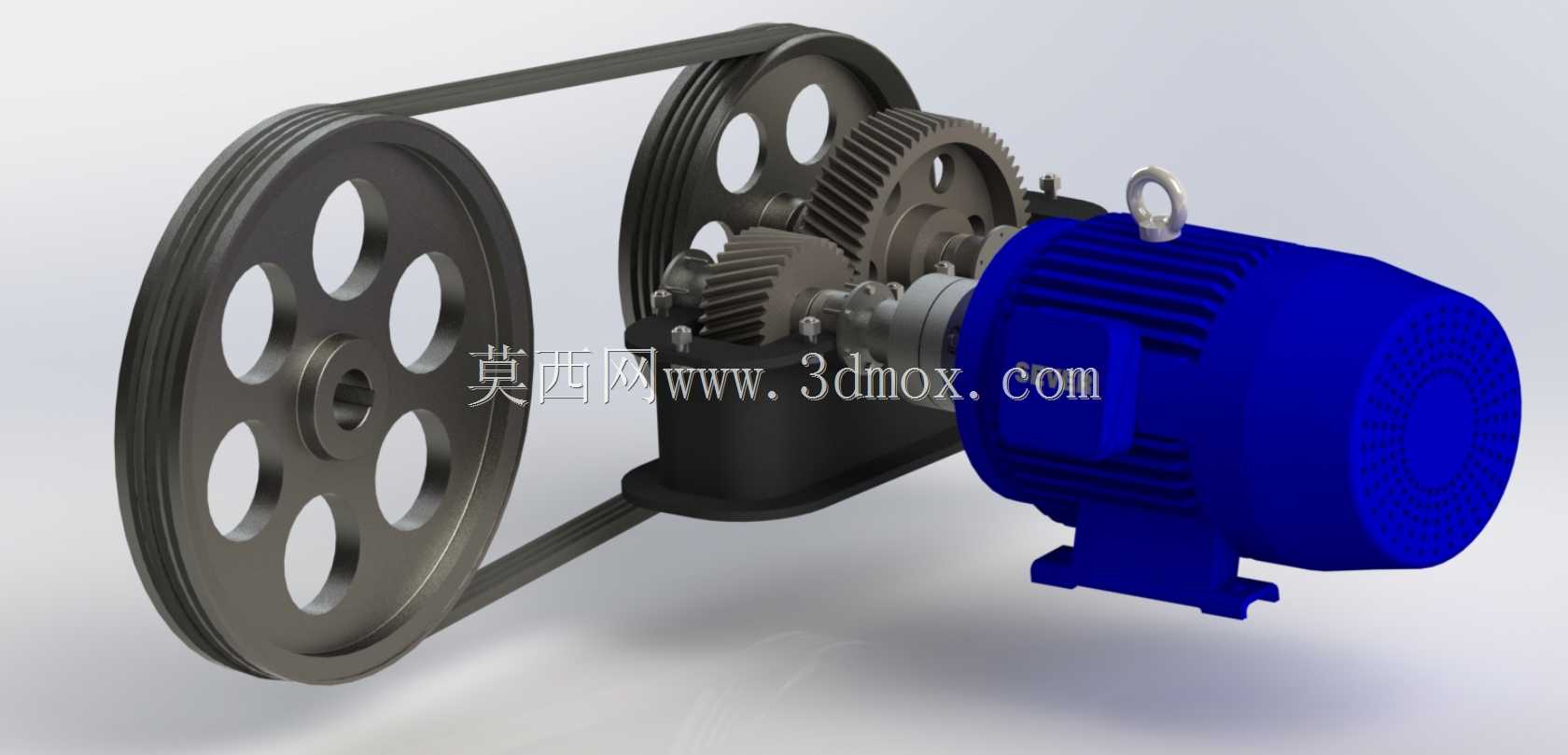

带皮带轮传动的单级圆柱齿轮减速装置

这套带皮带轮传动的单级圆柱齿轮减速装置，广泛应用于轻工输送、小型物料加工、农用辅助机具、小型风机配套等对输出转速要求不高、扭矩需求适中的工业及民用传动场景，是小功率动力传输场景中十分常见的减速配套单元，能够适配常规Y系列三相异步电机的动力输出端，完成高转速低扭矩输入到低转速高扭矩输出的动力转换，匹配后端作业部件的转速与扭矩需求。

从实际用途来看，该装置通过两级传动降速，第一级为三角皮带传动，能够在电机与齿轮传动单元之间形成缓冲，吸收电机启动瞬间的冲击载荷，同时在出现过载工况时，皮带可通过打滑保护后端齿轮结构与作业部件，避免硬接触造成的轮齿崩裂、轴系变形等故障；第二级为闭式圆柱齿轮传动，浸泡在箱体润滑油中完成动力传递，传动效率稳定，承载能力更强，能够持续输出稳定的低转速大扭矩动力，驱动输送带辊筒、小型搅拌机构、农用脱粒辊、物料提升绞龙等作业部件平稳运行。

在功能特性上，该装置的齿轮采用渐开线圆柱直齿设计，加工工艺成熟，装配难度低，运行过程中无轴向分力，轴系支撑结构简单可靠；箱体采用剖分式设计，上下箱体通过螺栓紧固连接，侧端设置观察与检修开口，日常换油、齿轮间隙调整、易损件更换都十分便捷；输入侧的皮带轮采用多槽三角带轮结构，可根据实际传动比需求更换不同直径的带轮，灵活调整总减速比，适配不同的输出转速要求；电机与减速箱体采用同轴直连的装配方式，通过联轴器完成动力衔接，整体同轴度易保证，运行振动小，噪音控制表现优异。

从设计思路来看，整套装置优先考虑小功率场景下的可靠性与维护便捷性，没有采用复杂的多级齿轮结构，而是通过皮带传动加单级齿轮传动的组合，既控制了整体制造成本，又通过皮带传动的缓冲特性降低了齿轮组的冲击载荷，延长齿轮使用寿命；箱体上集成吊环结构，方便整机的吊装与移位，底部设置带安装孔的支撑脚，可直接通过螺栓固定在设备机架或混凝土基础上，安装定位便捷。

在外形尺寸与安装边界上，整套装置沿电机轴向的总长度适配常规1.5-5.5kW功率段电机的安装尺寸，皮带轮侧的径向尺寸需预留皮带安装与防护的空间，安装时需保证电机轴与齿轮箱输入轴的平行度误差在允许范围内，皮带张紧度调整至按压皮带下沉量为带轮中心距的2%左右即可；齿轮箱底部的安装孔位采用对称布局，适配多数小型传动设备的机架安装孔距，输出轴端可通过联轴器、链轮或带轮连接后端作业部件，轴伸长度与轴径匹配常规通用传动配件的安装尺寸，无需额外定制转接部件即可完成配套装配。
