手动轮驱动液压折弯工装结构设计

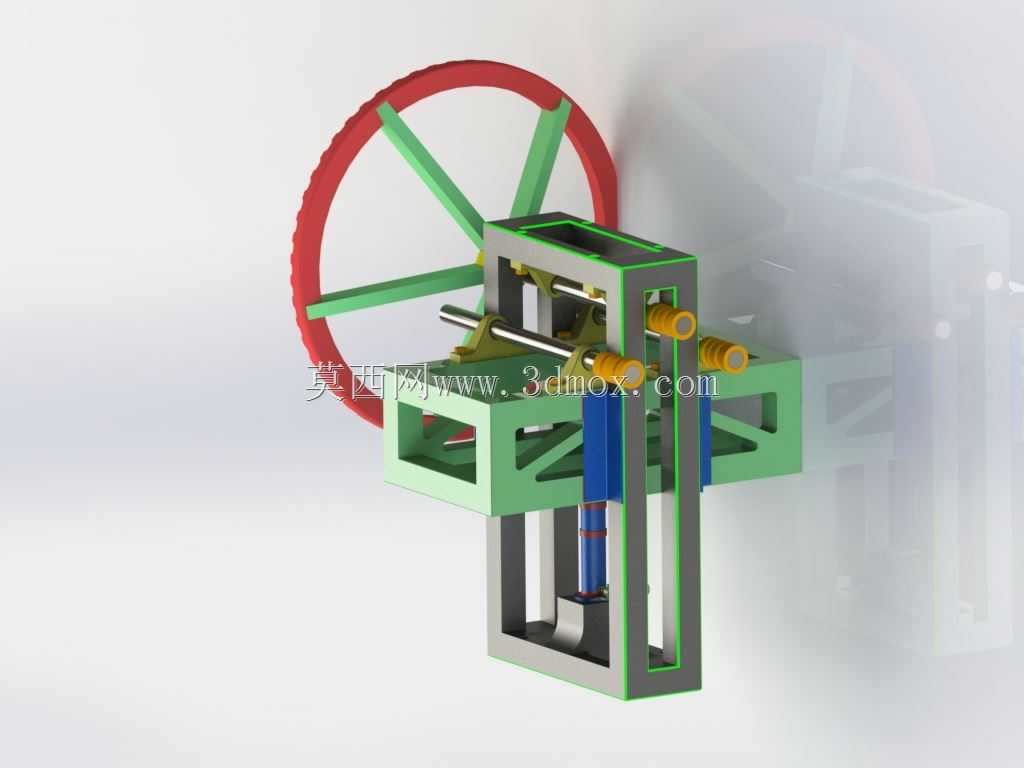

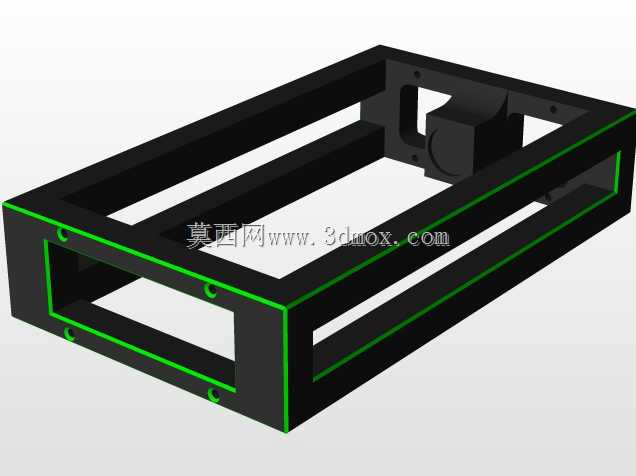

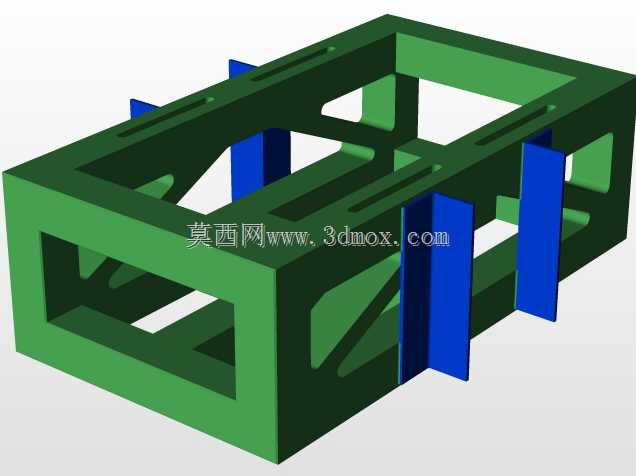

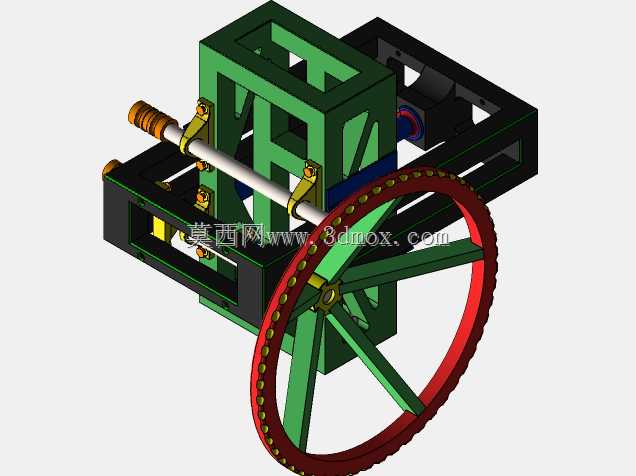

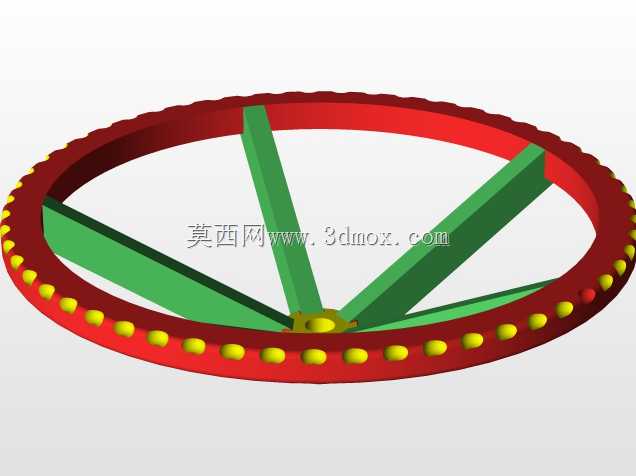

该液压折弯结构主要面向小型钣金加工场景，适配五金零配件加工、小型金属制品作坊、教学实训演示等多类应用场景，可完成薄钢板、薄铝板等常规金属板材的直线折弯作业，能够满足小批量定制化钣金件的折弯加工需求，无需复杂的电控系统接入，依靠手动轮输入动力即可完成折弯作业，对作业场地的供电条件无硬性要求，适合流动加工、实训教学、小型维修站点等场景使用。设备整体采用框架式承载结构，主体支撑框架采用镂空式方钢拼接设计，在保证整体结构刚性的前提下尽可能降低设备自重，减少安装搬运的难度，框架的上下承载面预留了标准安装孔位，可直接固定在常规工作台面上，安装边界适配多数小型加工工位的台面尺寸，无需额外定制专用安装基座。设备的动力输入侧采用大直径手动轮结构，轮缘做防滑纹理处理，操作人员转动手轮时可通过内部传动结构将扭矩传递至液压驱动单元，液压单元采用立式布置结构，柱塞杆垂直对准折弯工位，可将手轮输入的扭矩转化为稳定的垂直下压力，输出压力平稳无冲击，能够避免折弯过程中板材出现压痕、错位等问题。折弯工位处设置了可调节的定位挡块，可根据不同的折弯宽度需求调整挡块位置，适配不同尺寸规格的板材折弯作业，设备的导向结构采用双光轴平行导向设计，保证压头下行过程中无偏摆，折弯角度精度可控，可完成0到90度范围内的常规角度折弯作业。设计过程中优先考虑了结构的易维护性，所有传动连接部位均采用外露可拆装结构，日常润滑、易损件更换无需拆解主体框架，液压单元的密封件采用通用标准规格，后期维护更换成本较低。整体结构布局紧凑，手动轮布置在设备侧上方，操作时不会与折弯工位产生干涉，操作人员站在设备正面即可同时完成手轮转动、板材对位的操作，作业动线流畅无冗余动作，框架的镂空设计也方便操作人员观察板材折弯过程中的形变状态，及时调整下压行程，保证折弯成型质量。
