多辊式板材表面滚涂上漆设备结构

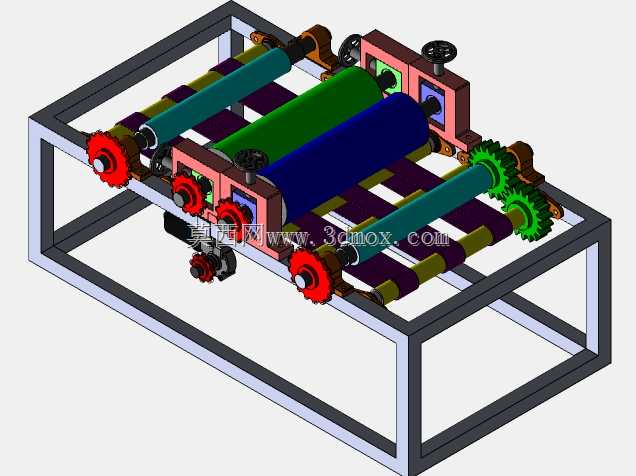

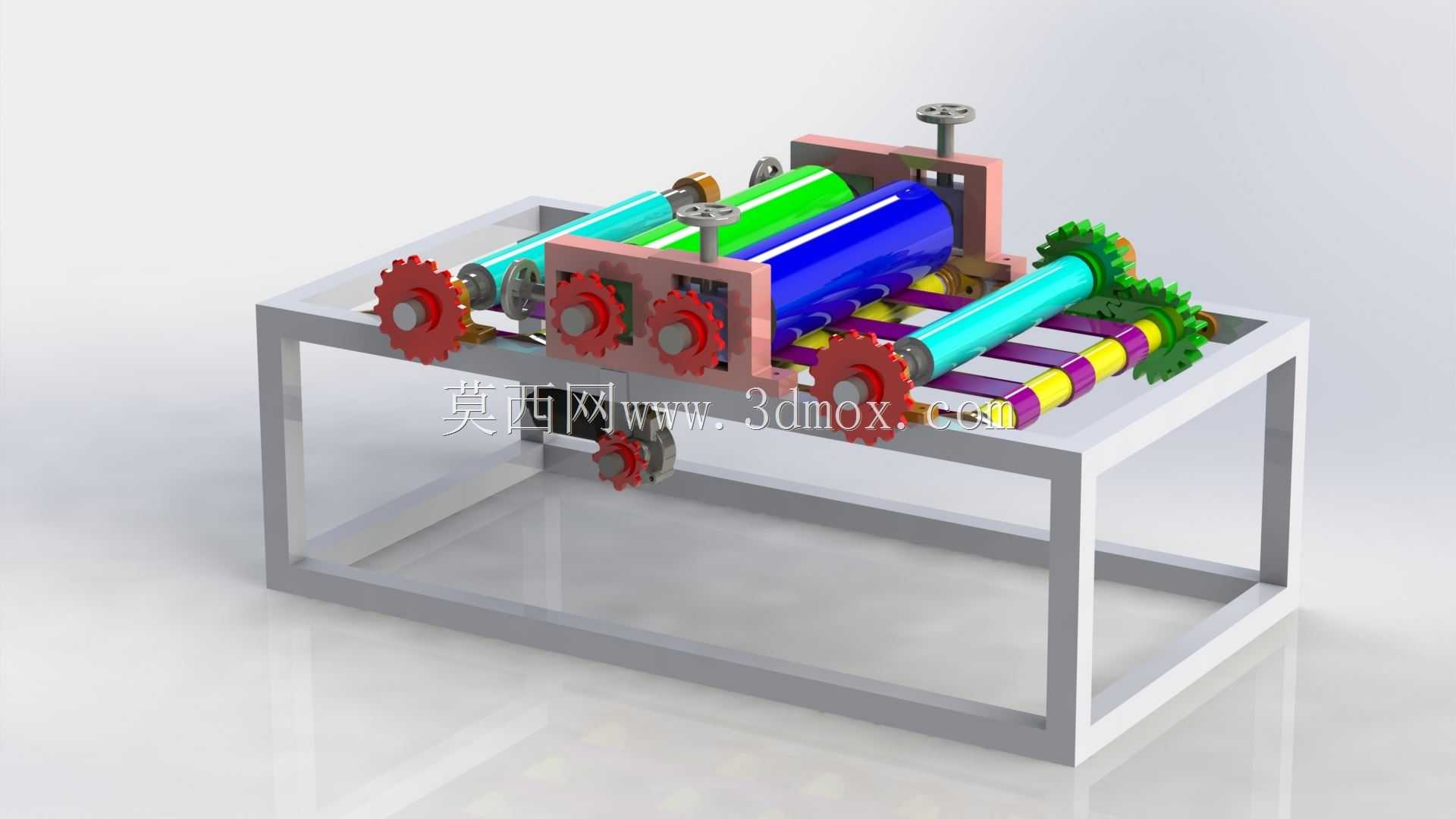

该设备属于表面涂装工序的专用作业装置，主要应用于平面类板材、卷材的连续化涂漆作业场景，适配木器加工、金属板材预处理、装饰板材生产等行业的表面涂装环节，可完成单面上漆工序的涂料均匀涂布作业，替代传统人工刷涂、喷涂的作业模式，有效降低涂料损耗，提升涂层厚度一致性与作业效率。设备整体采用框架式方管焊接机架作为承载基础，机架底部预留充足的安装固定空间，可直接通过膨胀螺栓固定于生产车间的硬化地面，机架上部为作业功能区，整体安装边界适配常规中小型涂装生产线的工位排布，无需额外占用过大的车间场地，可直接对接前后段的进料输送、烘干固化等工序设备。设备核心作业单元为多组平行排布的辊轴组件，包含涂漆辊、传料辊、压料辊三类核心辊件，不同辊轴采用差异化的表面材质设计，涂漆辊表面采用耐溶剂吸附材质，可均匀携带漆料并转移至待加工工件表面，传料辊与压料辊采用硬质耐磨材质，保证工件输送过程的平稳性，同时控制涂漆辊与工件表面的接触压力，确保涂层厚度均匀可控。设备顶部设置手轮调节机构，可根据待加工工件的厚度、所需涂层厚度，灵活调整压辊与涂漆辊的间隙，适配0.5mm至30mm厚度范围内的平面工件加工需求，调节操作便捷，无需复杂的拆装作业即可完成参数切换。设备的动力传递采用外露式齿轮传动结构，不同辊轴端部的齿轮相互啮合，通过单组动力输入即可带动所有辊轴同步运转，传动比经过精准核算，保证各辊轴的线速度匹配，避免出现辊速差导致的涂层拉花、堆漆问题；齿轮旁侧设置张紧调节结构，可在长期使用出现磨损间隙后调整啮合紧密度，降低传动过程的抖动与噪音。设备进料端设置多组导向限位辊，可对进入作业区的工件进行位置校正，避免工件走偏导致的涂漆范围偏差；辊轴下方预留漆料收集回流空间，作业过程中滴落的多余漆料可通过导流结构回流至储漆单元，减少漆料的无谓浪费，同时避免漆料滴落污染车间地面。整体结构设计充分考虑日常维护需求，辊轴组件采用快装式固定结构，更换不同涂漆工艺的辊件、清理残留漆料时可快速拆装，降低设备的停机维护时长，适配中小批量多品类的涂装生产需求。
