双轨导向立式直线检测执行机构

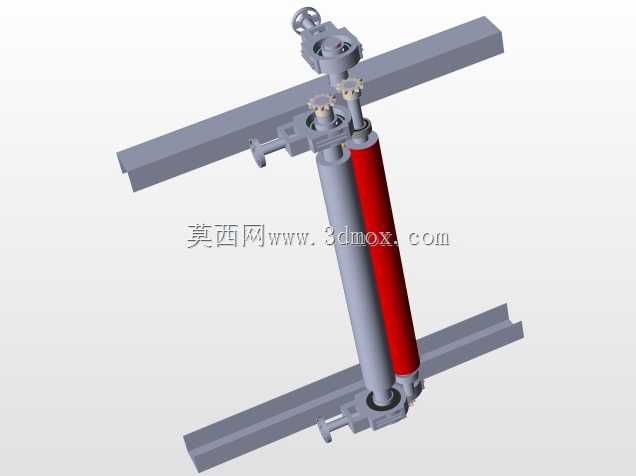

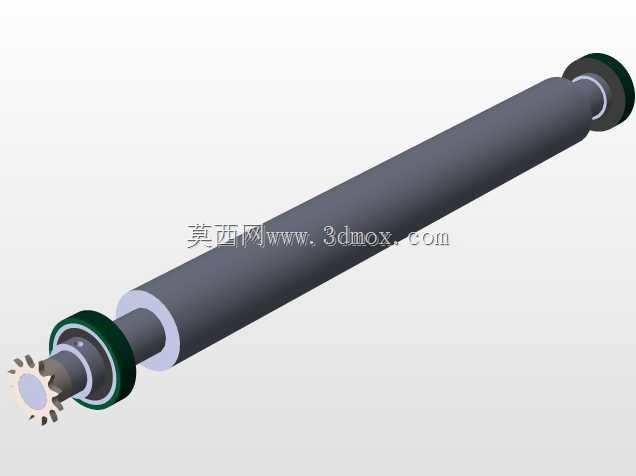

　　这套立式布置的检测执行结构，主要面向产线在线尺寸核验、工件位置校验类工位的动作执行需求，适配电子零部件组装、小型五金件加工后序的全检工序，可直接集成在皮带线侧边的检测工位架体上，替代传统人工持百分表抽检的作业模式，实现检测动作的自动化往复运行。结构整体采用上下双平行导轨作为支撑基准，两根平行布置的长条形导轨分别设置在结构的最上端与最下端，导轨截面为标准矩形结构，安装面预留统一间距的沉头孔位，可直接通过内六角螺栓固定在工位的铝型材架体上，安装时需保证上下导轨的平行度公差控制在0.02mm以内，避免运行过程中出现卡滞、偏磨的问题。中间的传动主体采用双柱并列式布置，其中一根为表面做硬质氧化处理的灰色导向光轴，

　　光轴两端通过带法兰的直线轴承座与上下导轨的滑动块连接，滑动块与导轨的配合面采用间隙配合设计，预留0.01mm的运行间隙，保证滑动过程无卡顿同时不会出现过大的窜动；另一根并列布置的红色柱体为动力执行元件的缸筒部分，缸筒上下端采用铰接式连接座与滑动基座固定，可在运行过程中抵消微小的安装同轴度误差，避免动力输出时出现憋压问题。顶部的传动衔接位置设置了三个相互啮合的直齿圆柱齿轮，齿轮模数选用1.5模，齿面做高频淬火处理，硬度达到HRC45-50，可承受检测动作往复运行的频繁换向冲击，齿轮组的作用是将动力元件的直线输出动作同步传递至侧边的检测探头安装位，保证探头下压检测时的动作同步性，探头安装座预留标准M6螺纹孔，可适配接触式位移传感器、

　　气动检测探针等多种检测端头的安装需求。上下滑动基座的侧边还设置了可调节的限位挡块，挡块采用聚氨酯缓冲头设计，可根据不同检测工件的高度需求，调整滑动行程的上下极限位置，调整范围可覆盖0-150mm的行程区间，适配不同高度规格工件的检测需求。在结构的安装边界设计上，整体横向占用宽度与上下导轨的长度直接关联，常规配置下导轨长度为300mm时，整体横向安装空间需预留350mm的余量，立式方向的总高度根据检测行程调整，常规100mm行程配置下总高度为420mm，安装时需保证结构安装面与工件输送面的垂直度公差不超过0.03mm，确保检测探头接触工件时的受力方向垂直于被测表面，避免检测数据出现偏差。实际运行过程中，

　　动力元件带动中间的滑动基座沿上下导轨做直线往复运动，当滑动基座下行至检测位时，顶部齿轮组同步带动检测探头伸出，接触工件表面完成尺寸或位置数据的采集，采集完成后动力元件复位，带动滑动基座上行回到初始位，等待下一个工件进入检测工位，整套结构的往复运行频率可达到30次/分钟，完全满足中小件产线的检测节拍要求。设计过程中特意将导向光轴与动力缸筒做并列布置，而非同轴嵌套设计，一方面是为了降低加工与装配的精度要求，同轴嵌套结构对缸筒与光轴的同轴度要求极高，加工难度大，后期维护更换配件的成本也更高，并列布置的结构可单独拆卸更换导向组件或动力组件，维护时不需要整体拆解结构；另一方面并列布置的结构抗偏载能力更强，当检测探头受到侧向力时，导向光轴可承担大部分侧向载荷，避免动力元件的活塞杆受到径向力而出现密封件磨损、漏油漏气的问题，大幅提升结构的整体使用寿命。上下导轨的滑动块选用带自润滑功能的工程塑料合金材质，不需要额外添加润滑油即可长期运行，避免油污滴落污染下方的被测工件，尤其适配电子类产品、食品接触类五金件的检测工位使用需求，不会对工件表面造成二次污染。顶部的齿轮组外侧预留了防尘罩的安装卡槽，后期可加装透明亚克力防尘罩，避免车间内的粉尘、碎屑落入齿轮啮合间隙，造成齿轮磨损加快、运行噪音增大的问题，适配多粉尘的机加工车间生产环境。
