多叶片联动式机械虹膜调节机构

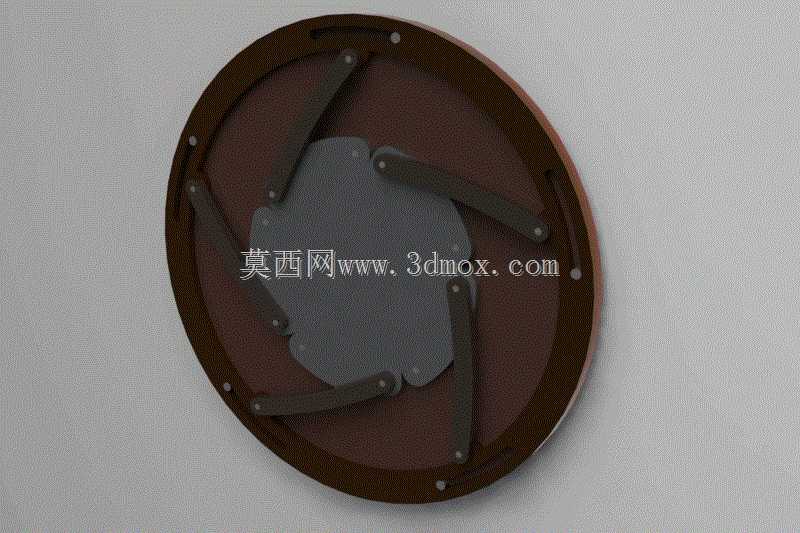

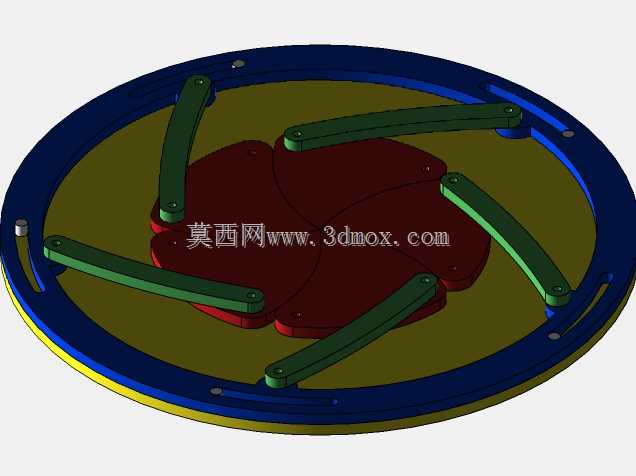

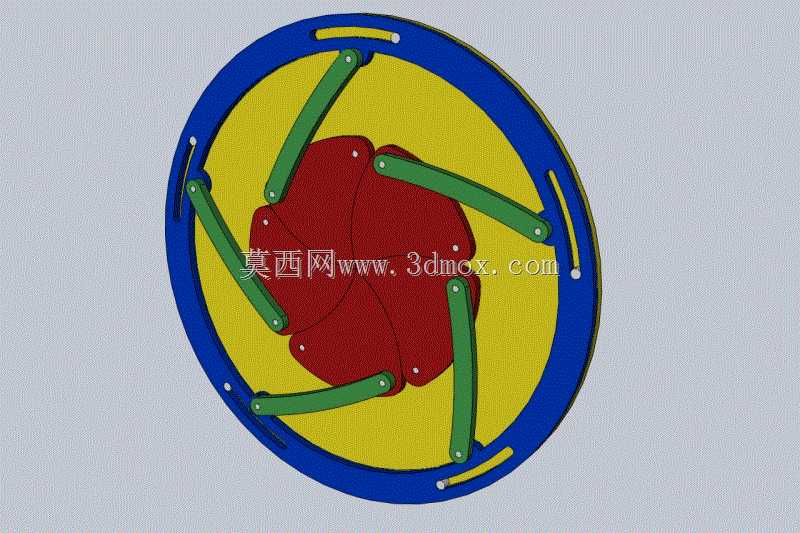

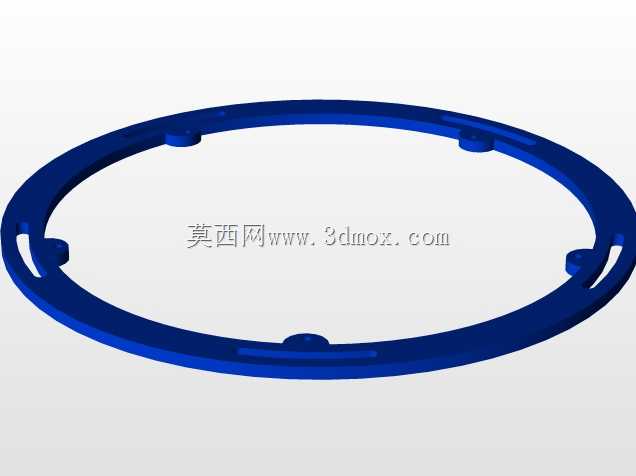

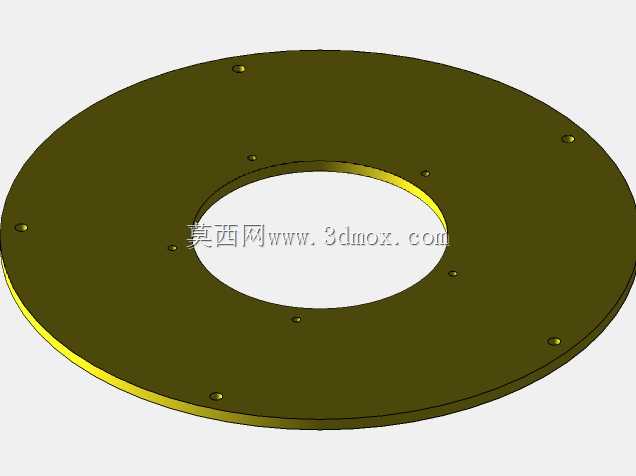

这款多叶片联动式机械虹膜调节机构，是典型的纯机械联动孔径调节装置，核心依托圆周均布的多组弧形叶片与同步连杆结构，实现中心通径的连续无级调节，可广泛适配光学实验光路调节、工业管道通径节流、特种设备通风口开度控制、精密仪器遮光防护、文创互动装置开合结构等多类场景，在需要连续改变中心通道大小、且要求调节过程中中心始终保持同轴的工况下具备极强的适配性。从实际用途来看，该机构区别于普通闸板、蝶阀类的单侧遮挡调节结构，调节全程中心通径始终保持正圆形，不会出现通径偏心、遮挡不均的问题，在光学场景中可保证光路同轴度，在流体节流场景中可保证介质流动状态均匀无偏流，在防护场景中可实现中心区域的均匀开合遮挡，适配圆形通道的防护需求。从功能特性来看，该机构仅需驱动外圈的环形转动基座，即可通过每片叶片对应位置的铰接连杆带动所有叶片同步绕自身铰接点转动，多片叶片的边缘共同围合出中心的可变通径，转动外圈的过程中，中心通径可从完全闭合状态平滑过渡到最大开启状态，全程无卡滞、无传动间隙，调节过程中各叶片运动轨迹互不干涉，闭合状态下叶片搭接处密封间隙极小，可满足遮光、小颗粒阻隔的使用需求。从设计思路来看，整体采用扁平化圆盘式布局，所有传动结构均集成在两层圆形基座的夹层空间内，无外凸的传动部件，结构紧凑度极高；每片叶片的轮廓曲线经过运动学仿真校核，保证在整个转动行程内，叶片边缘始终平滑围合出正圆形通径，不会出现叶片错位、通径变形的问题；铰接点位置经过反复优化，既保证驱动外圈转动时的力矩足够小，手动即可轻松完成调节，又保证叶片在任意开度位置都具备足够的结构刚度，不会受外力作用出现开度偏移。从外形尺寸与安装边界来看，整体为薄型圆盘结构，外轮廓为规则正圆形，安装时可通过外圈基座上均布的沉头安装孔直接固定在对应设备的圆形安装面上，安装面仅需预留与机构外径匹配的圆形安装空间、以及对应中心通径的过孔即可，无需额外预留侧边传动结构的安装空间；整体厚度较薄，不会占用过多的轴向安装空间，可适配空间紧凑的安装场景；中心最大通径与外轮廓直径的比值经过优化，在有限的外轮廓尺寸下实现了尽可能大的调节通径范围，闭合状态下通径可完全封闭，满足全关到全开的全行程调节需求。
