四轮独立悬架式汽车底盘框架结构

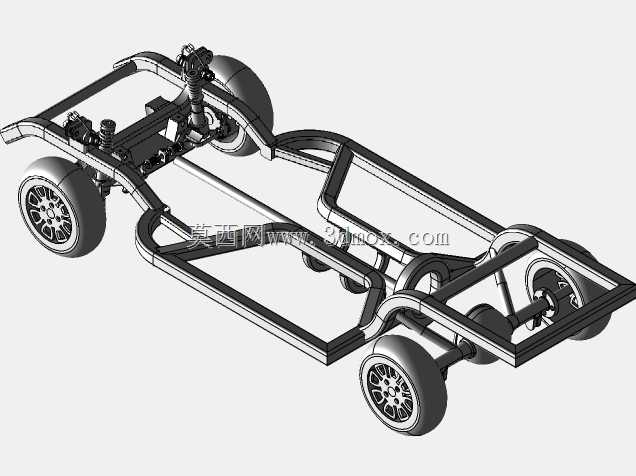

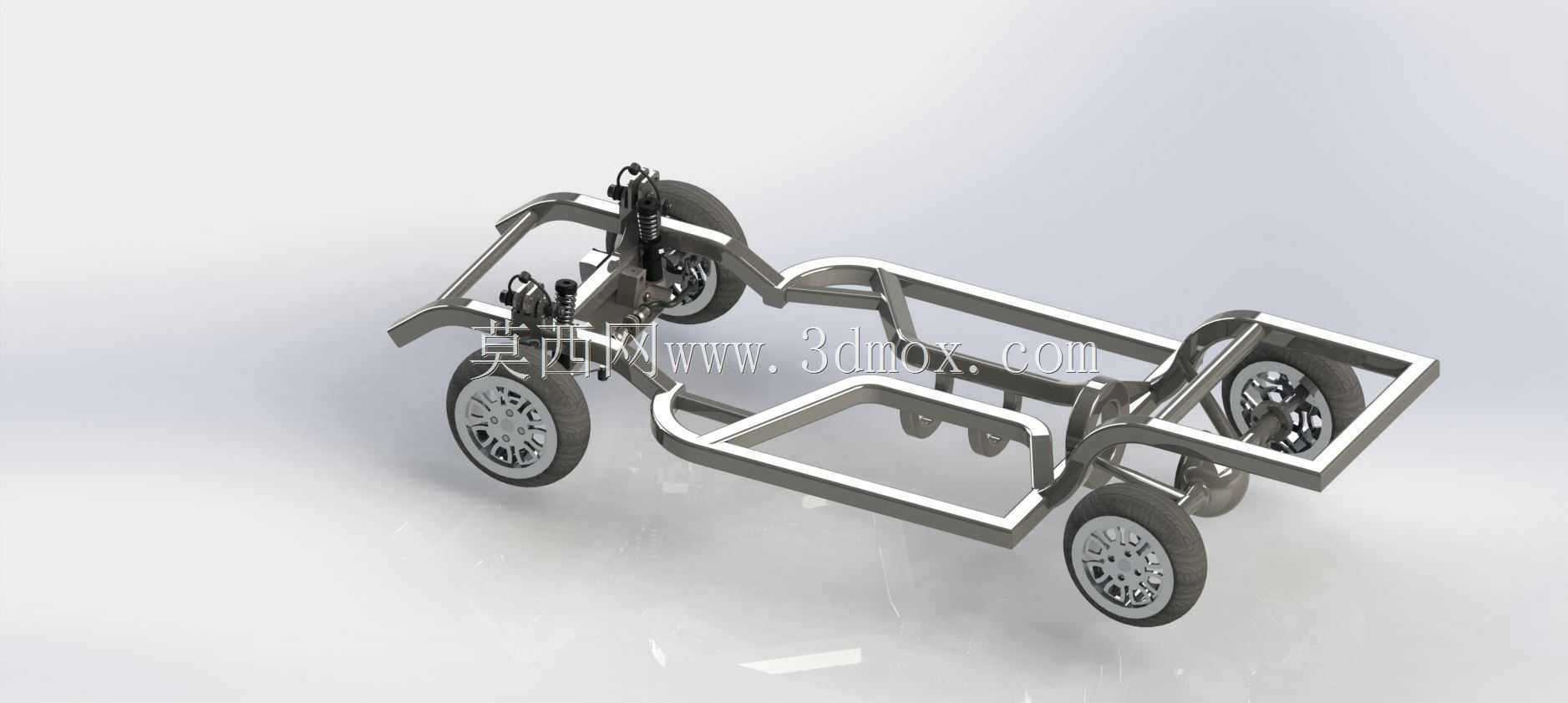

该结构为轻型四轮车辆的核心承载行走总成，主要应用于低速电动代步车、小型场地作业车、定制改装观光车等非高速乘用车辆的底盘搭建场景，是整车动力传递、载荷承载、行驶操控的核心载体，承担着连接车身覆盖件、安装动力储能单元、固定转向制动系统、传递路面载荷的核心作用。该底盘采用开放式边梁式车架设计，主体承载框架由异型截面金属管材弯折焊接成型，整体框架沿车辆纵向对称布置，前后段分别预留出转向机构安装位与动力单元固定位，中段预留的大尺寸镂空区域可灵活布置电池组、储物舱或专用作业设备，适配不同场景的改装需求。行走部分采用四轮独立布局，前轮匹配螺旋弹簧与阻尼减震器组成的独立悬架结构，可独立过滤前轮遭遇的路面颠簸冲击，同时预留转向拉杆安装点位，可适配齿轮齿条式转向机构实现前轮转向功能；后轮采用随动式独立轮组安装结构，可根据需求加装轮毂电机或传动半轴，适配后置后驱的动力布局形式。设计过程中优先考虑了底盘的通用性与改装适配性，车架的安装孔位采用标准化间距设计，轮距与轴距参数预留了充足的调整余量，可根据不同的车身宽度、载客载货需求灵活调整轮组安装位置，悬架的减震器刚度与弹簧预压量也预留了调校空间，可根据整车整备质量的差异匹配不同的阻尼参数，兼顾空载行驶的平顺性与满载状态下的承载能力。安装边界方面，整体底盘框架的上部安装面保持水平，所有固定支座的安装面均做了平面度公差设计，可直接与车身底板、座椅支架、设备安装架进行螺栓固定，无需额外做适配加工；车架下部预留了足够的离地间隙，可满足非铺装路面的通行需求，轮拱位置的框架做了内收避让设计，可保证车轮在最大跳动行程、最大转向角度下不会与车架主体发生运动干涉，轮组的安装轴头采用通用化尺寸设计，可适配不同规格的橡胶充气轮胎，满足不同路面的行驶需求。
