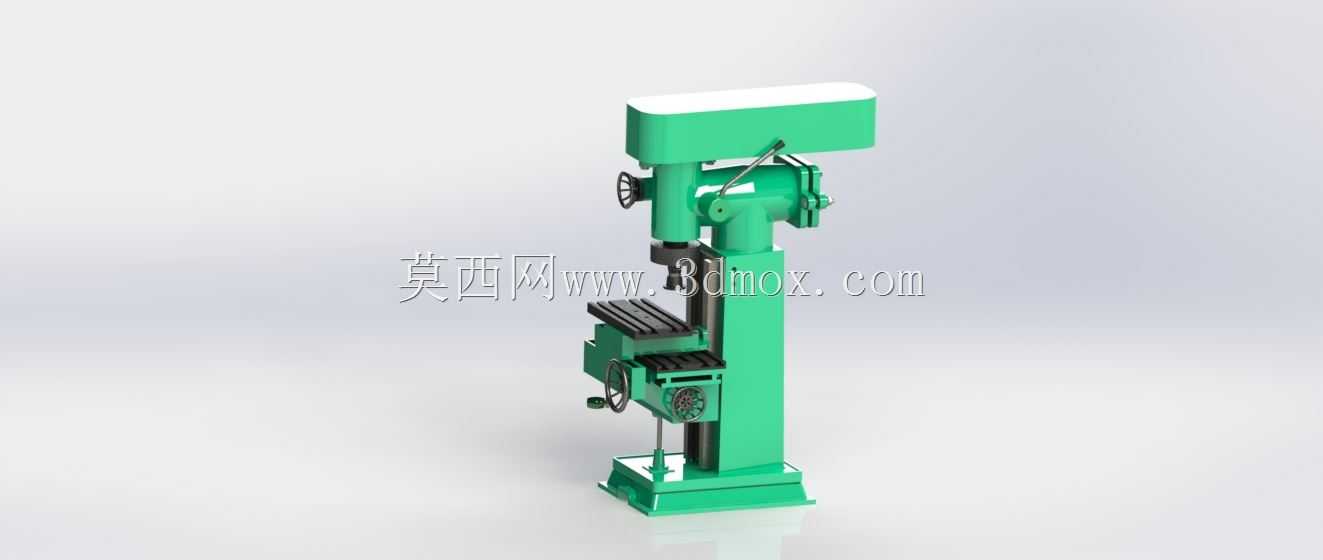

立式工业混合加工设备结构设计

　　可适配最大高度280mm的工件装夹加工，工作台面采用T型槽结构设计，槽宽14mm，可配合通用压块实现不同外形工件的快速装夹，无需定制专用夹具，大幅降低多品种小批量生产的夹具投入成本。设备的动力传输结构采用分级传动设计，顶部驱动单元通过齿轮副将动力传递至主轴，主轴转速可根据加工需求在120-1200rpm范围内调整，传动齿轮采用斜齿结构设计，相较于直齿传动运行噪音降低15分贝以上，同时传动效率提升约8%，可有效降低长期运行的能耗损失。操作端的手轮布局充分考虑了人工操作的人机工程学要求，主轴升降手轮、工作台横向移动手轮均设置在设备正面右侧，操作高度距离地面1.1米，适配多数操作人员站立操作的舒适高度，手轮表面设置防滑滚花结构，该立式混合加工设备的三维结构设计，充分考虑了中小型加工车间的场地适配需求，整体采用立式落地式布局，相较于卧式同功能设备，占地面积缩减约40%，可适配层高不低于2.8米的常规工业厂房安装，底座采用加厚铸铁式支撑结构设计，底部预留四个M16规格的地脚螺栓安装孔，安装时可通过调整地脚螺栓实现设备水平度校准，校准精度可控制在0.02mm/m范围内，有效避免设备运行过程中因基础不平产生的振动偏移问题。从实际应用场景来看，该设备可广泛应用于小型五金零件的表面混合处理、小批量粉体物料的均匀拌合、非金属工件的涂覆前预处理等工序，在五金加工、小型化工配料、电子元器件预处理等车间场景中均可适配，设备的主轴升降行程设计为320mm，

　　操作时无需额外佩戴防滑手套即可实现精准微调，单次手轮转动对应的主轴进给量为0.5mm，可满足高精度加工的微调需求。设备的立柱部分采用箱型结构设计，内部设置加强筋板，筋板厚度为8mm，可在主轴高速运行时提供足够的结构刚性，减少主轴的径向跳动，经结构仿真验证，主轴在最大伸出量工况下，径向跳动量可控制在0.015mm以内，可满足常规混合加工工序的精度要求。工作台的纵向移动行程为250mm，横向移动行程为180mm，配合主轴的升降行程，可实现加工区域内的全范围覆盖，移动导轨采用矩形滑动导轨结构，导轨面经淬火处理，表面硬度达到HRC52以上，耐磨性能优异，长期使用后导轨磨损量可控制在0.01mm/1000h范围内，大幅降低设备的维护频次。

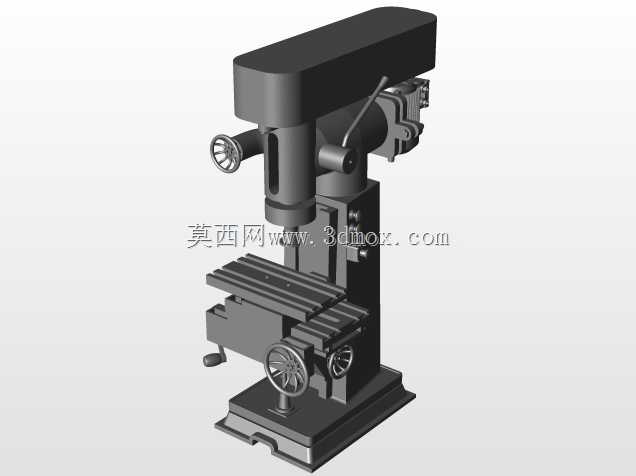

　　设备的润滑系统采用集中式注油设计，在设备正面设置统一注油口，可通过手动注油枪一次性对所有导轨面、传动齿轮副、丝杠螺母副完成润滑加注，无需操作人员逐一寻找注油点，日常维护操作便捷。安全防护方面，主轴驱动单元外部设置全封闭防护罩，可避免加工过程中物料飞溅进入传动结构造成零件卡滞，同时设备的电气控制单元设置在立柱侧面的密封电控箱内，电控箱防护等级达到IP54，可适配多粉尘、少量溅液的车间加工环境，避免电气元件因粉尘侵入出现故障。从建模细节来看，该三维模型完整还原了设备的所有装配关系，包括齿轮副的啮合间隙、导轨的配合公差、手轮与传动轴的连接结构、地脚螺栓的安装空间等，结构设计人员可直接基于该模型完成工程图的导出、零部件的BOM清单编制，

　　也可根据实际生产需求对主轴转速、行程参数进行调整优化，适配特定的加工工序需求。设备的整体外形尺寸控制在长750mm、宽620mm、高1850mm范围内，可通过常规宽度的车间通道进行转运，无需对车间门体进行拆改，设备整体重量约为420kg，可采用手动液压叉车完成车间内的移位安装，无需动用大型吊装设备，进一步降低了设备的安装投入成本。在实际选型适配过程中，技术人员可根据自身加工的物料特性、工件尺寸参数，对模型中的工作台尺寸、主轴功率参数进行针对性修改，比如针对大尺寸工件加工可更换更大规格的工作台面，针对重负载混合工况可加大驱动电机功率、加强主轴的支撑轴承规格，该模型的参数化结构设计可快速完成上述修改，无需重新进行整体结构建模，有效缩短设备改型的设计周期。
