多孔槽式工业铝挤压型材结构设计

项目分类:铝型材 发布时间:2022-06-09 ID:646248
  • 多孔槽式工业铝挤压型材结构设计
  • 多孔槽式工业铝挤压型材结构设计
  • 多孔槽式工业铝挤压型材结构设计

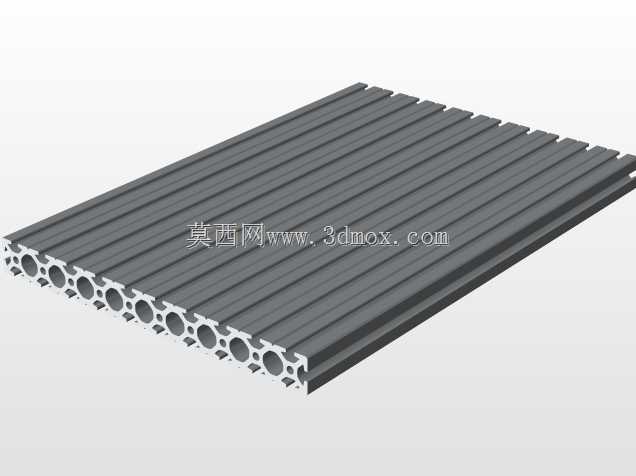

  做非标设备机架设计的工程师,对这类多槽孔铝型材肯定不会陌生,这次建模的这款20系列宽面型材,截面宽度200mm、厚度300mm,单根长度可根据实际裁切需求调整,是大跨度设备护罩、大型流水线侧梁、重载工作台台面框架的常用基材。先从实际应用场景说,这类宽幅铝型材大多用在光伏组件传输线的侧边承载梁、大型检测设备的外框架立柱、自动化仓储的侧边导向安装座,相比拼接多根小规格铝型材,整根宽幅型材的平面度更好,不需要额外做拼接面的铣平加工,安装槽的同轴度也能得到保证,不会出现多根型材拼接后槽位错位、安装附件卡滞的问题。

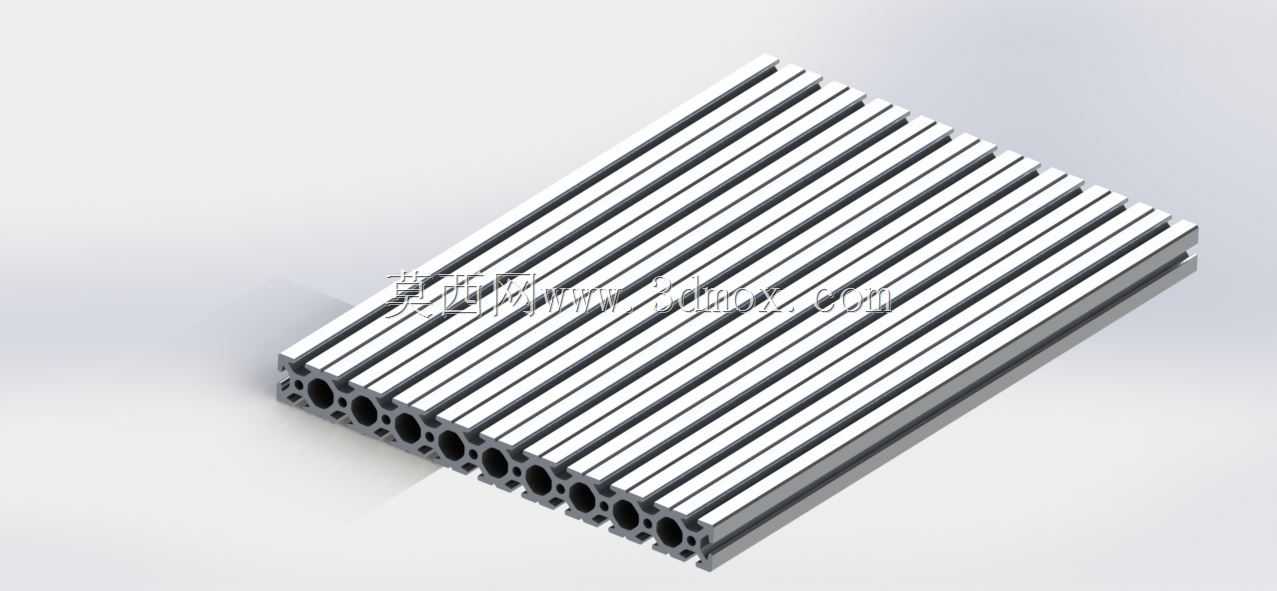

  从截面结构来看,这款型材沿宽度方向均匀排布了16条标准T型安装槽,槽口尺寸适配常用的M5、M6T型螺栓,相邻槽的中心距严格按照工业铝型材通用模数设计,不管是安装亚克力护板、钣金门铰链、传感器安装支架,还是铺设走线槽、输送辊筒支座,都不需要额外打孔,直接把螺栓头卡入T型槽就能调整安装位置,后期改线、加装附件的时候不用在型材上钻孔破坏基体强度。型材内部沿长度方向设计了一排贯通的圆形空腔,一方面是减轻型材自身重量,200x300的截面如果做实心铝件,单米重量会超过80公斤,不管是吊装还是人工调整位置都非常费劲,做了空腔之后单米重量控制在22公斤左右,两个人就能完成抬运安装,同时空腔还可以作为设备的走线通道,把强电、弱电线路从空腔内部穿过,不用在型材外表面额外布走线槽,整体外观更整洁,也能避免线路被设备运动部件剐蹭破损。

  设计这款型材的三维模型时,首先要严格控制截面的尺寸公差,T型槽的槽口宽度公差要控制在±0.2mm以内,不然T型螺栓要么卡不进去,要么卡进去之后间隙太大,安装附件的时候会出现松动;内部空腔的壁厚要保持均匀,最小壁厚不低于2.5mm,不然挤压生产的时候容易出现壁厚不均、变形扭曲的问题,后期做阳极氧化处理的时候也容易因为壁厚差出现色差。型材的两个安装大面要保证平面度,每米长度内的平面度误差不超过0.3mm,要是平面度超差,安装在上面的直线导轨、输送面就会出现高低差,运行的时候会出现卡顿、异响的问题。

  再说到安装边界的问题,这款型材因为截面宽度大,单根支撑的跨度建议不要超过2.5米,如果跨度超过这个数值,要在型材下方加装支撑脚或者加强筋,避免长时间承重后出现下挠变形。型材两端连接的时候,优先选用端面连接板连接,不要用角件在侧面连接,因为宽幅型材的侧面连接受力点偏置,重载情况下容易出现连接螺栓剪切断裂的问题,端面连接的话受力是沿型材轴向分布,连接强度能提升40%以上。安装T型螺栓的时候,要注意螺栓头的置入方向,必须顺着槽口长度方向放入之后旋转90度卡紧,要是硬从槽口敲进去,会破坏槽口的阳极氧化层,时间长了容易出现锈蚀,也会影响螺栓的锁紧力。

  另外这款型材的表面做了银白阳极氧化处理,氧化膜厚度在10-15μm之间,普通车间环境下使用不需要额外做防锈处理,如果是在有腐蚀性气体的车间使用,建议选硬质阳极氧化的表面处理,氧化膜厚度提升到25μm以上,耐腐蚀性会提升三倍以上。建模的时候还要注意,型材两端的切割端面要做倒角处理,倒角尺寸C1即可,避免安装的时候锋利的边角割伤操作人员,也能避免端面的毛刺掉入T型槽内,影响螺栓的滑动。平时做设备方案选型的时候,如果需要大平面的安装基准,又不想自己焊接加工钢结构件,选这种整根宽幅铝型材是非常合适的,焊接钢结构件需要做焊接后去应力、铣平加工面、喷漆防锈,整套工序下来周期至少要一周,用这种成品工业铝型材的话,裁切完两端倒角就能直接组装,安装效率能提升60%以上,后期设备搬迁或者改造的时候,还能拆解下来重复利用,不会像焊接钢结构件那样切割之后就没法二次使用。
