球形槽轮间歇传动机构设计

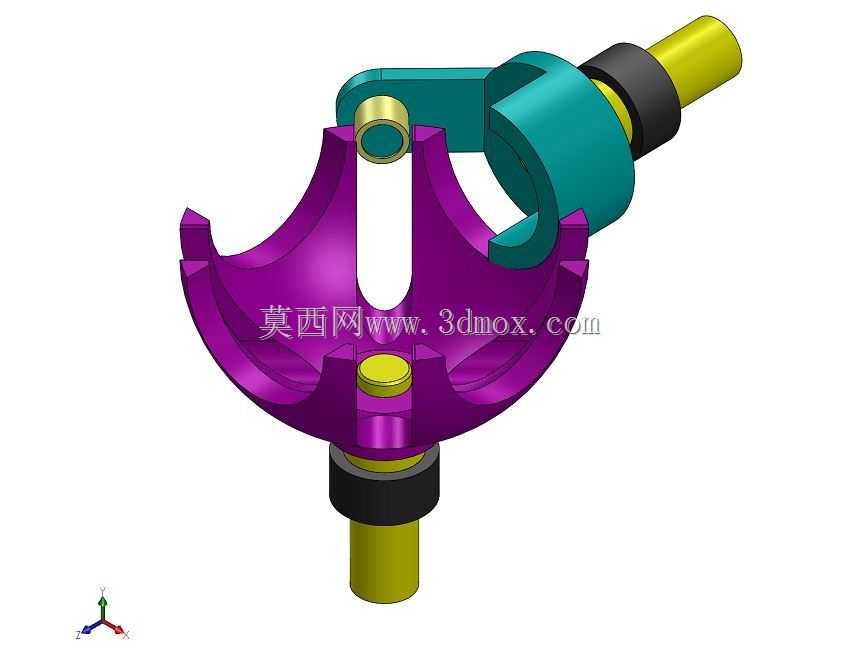

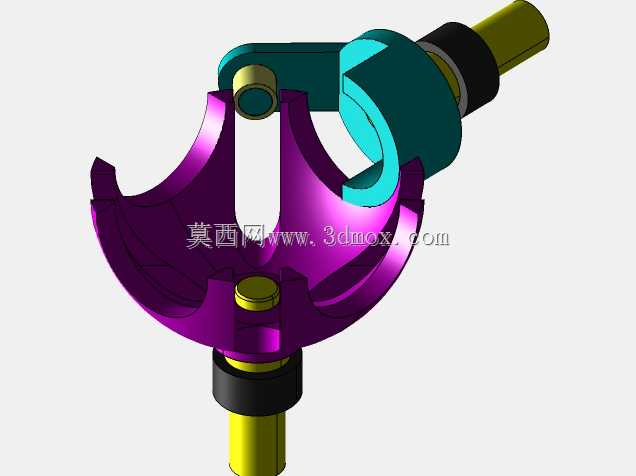

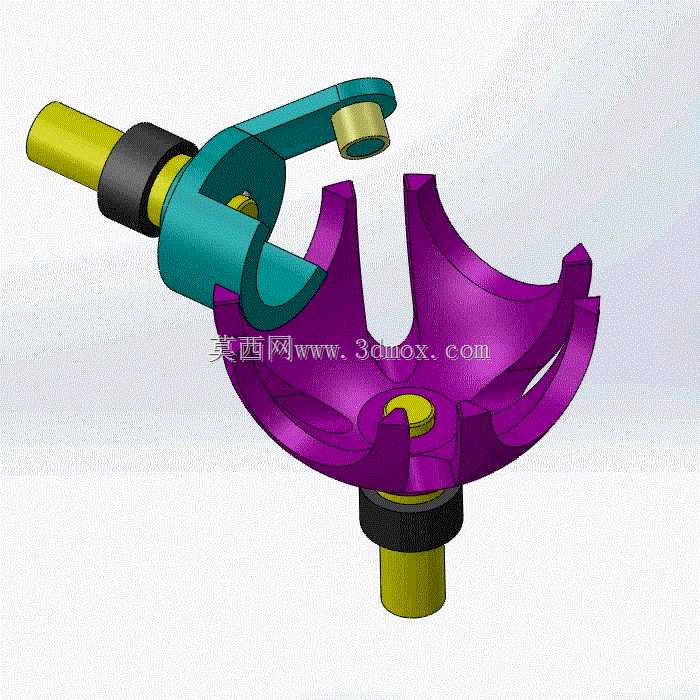

这款球形槽轮间歇传动机构，是针对传统平面槽轮机构传动空间受限、冲击载荷大的痛点优化设计的间歇运动构件，广泛应用于多工位自动化装配线、轻工包装进给系统、精密机床转位刀架、制药机械灌封工位切换等需要周期性间歇转位的工业场景，能够在紧凑的球面空间内实现输入轴连续转动到输出轴间歇步进运动的转换，适配对安装空间有立体布局要求的紧凑型设备。从实际用途来看，该机构可替代传统平面马尔他机构，在输出轴每次转位过程中完成精准的角度分度，转位到位后依靠球面槽的锁止弧面实现自然定位，无需额外加装定位锁止组件，即可保证工位停留阶段的位置稳定性，避免工位偏移影响加工或装配精度。在功能特性上，这款球形结构相比平面槽轮机构，将拨盘与槽轮的啮合轨迹布置在球面上，有效降低了传动过程中的接触应力，拨销进入和退出球面槽的过程更加平缓，大幅减小了启停阶段的刚性冲击，能够适配更高的输入转速，传动过程的噪音更低，磨损量更小，长期运行的精度保持性更优。设计思路上，工程师将传统槽轮的径向直槽优化为沿球面分布的弧形槽，拨盘的回转轴线与槽轮回转轴线呈空间垂直交错布局，拨销的运动轨迹与球面槽的型面完全共轭，保证传动过程中无卡滞、无干涉，同时将锁止面集成在槽轮的球面轮廓上，拨盘上的对应锁止弧与槽轮球面贴合，实现转位间隙的可靠锁止。从安装边界来看，该机构的输入轴与输出轴分别沿两个垂直方向伸出，输入轴端适配常规的联轴器安装尺寸，输出轴端可直接连接转台、刀盘等负载构件，整体结构的径向尺寸远小于同分度精度的平面槽轮机构，轴向布局紧凑，可直接嵌入设备的立体安装空间内，无需额外预留大尺寸的平面安装区域，安装时仅需保证两轴的交错轴线交点与球面中心重合，即可保证传动精度，适配各类紧凑型自动化设备的内部布局需求，在小空间多工位传动场景下具备突出的应用优势。
