工业设备用异形锚定连接支架结构

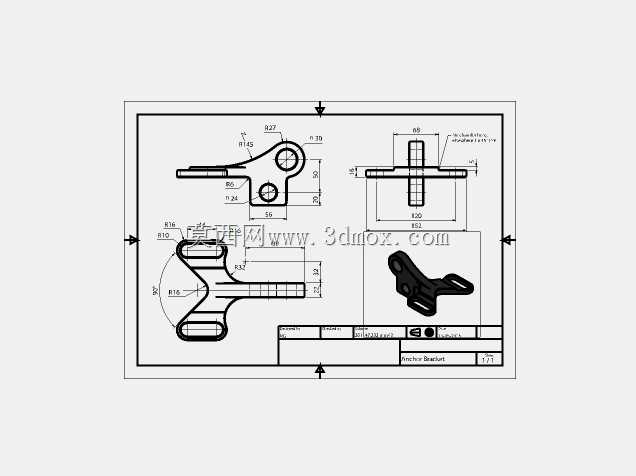

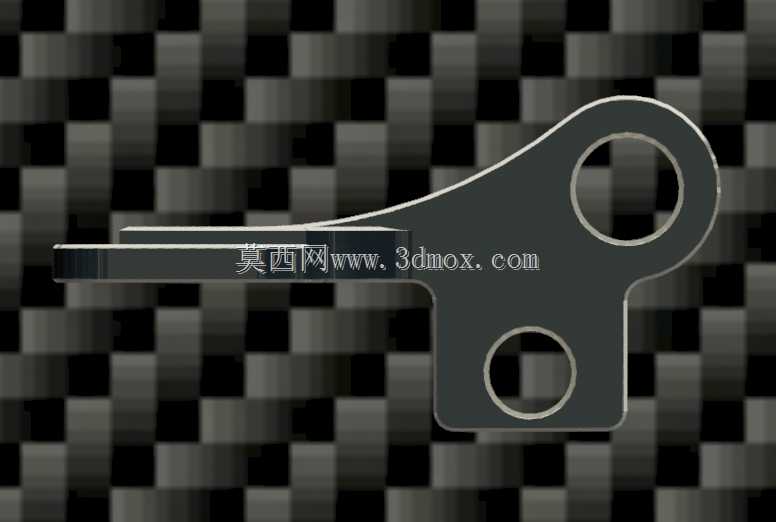

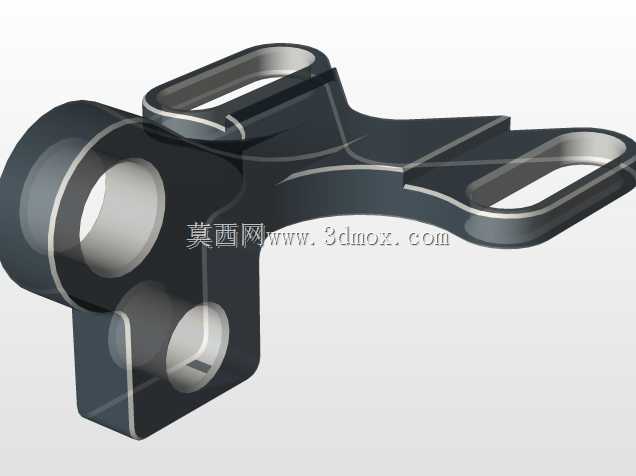

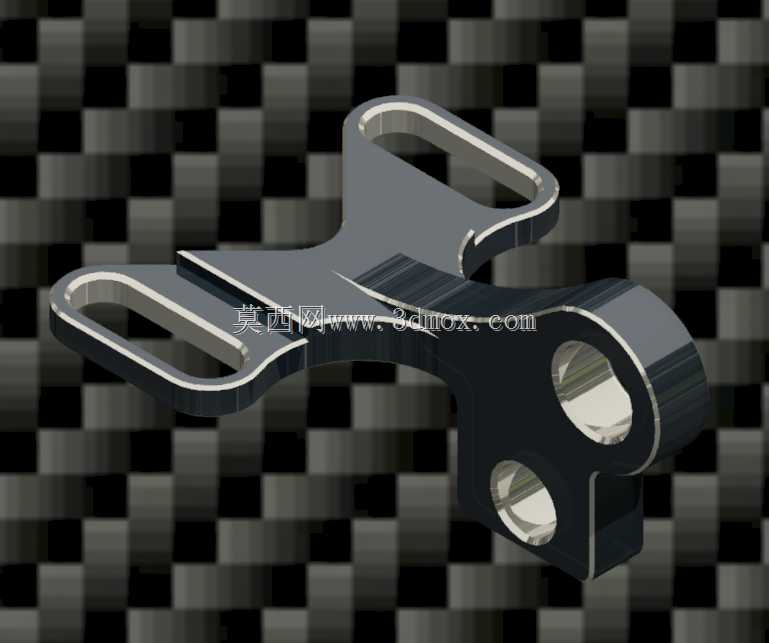

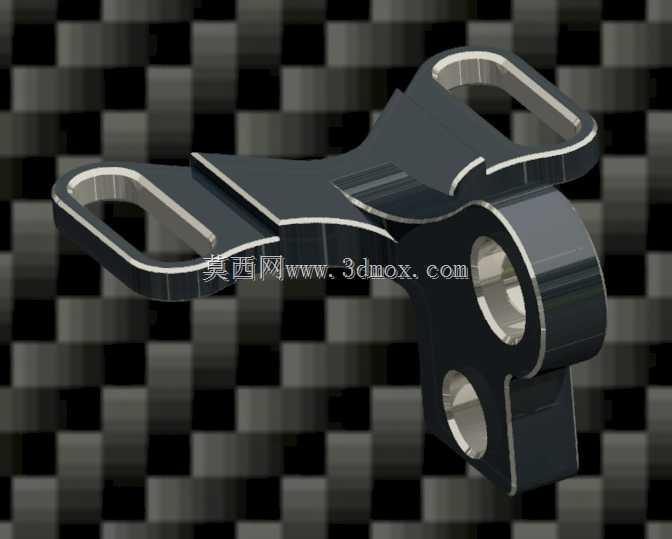

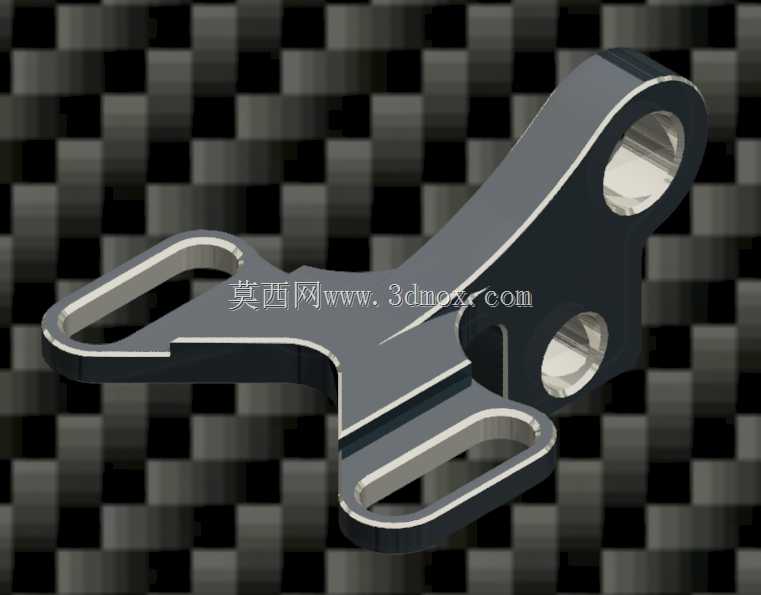

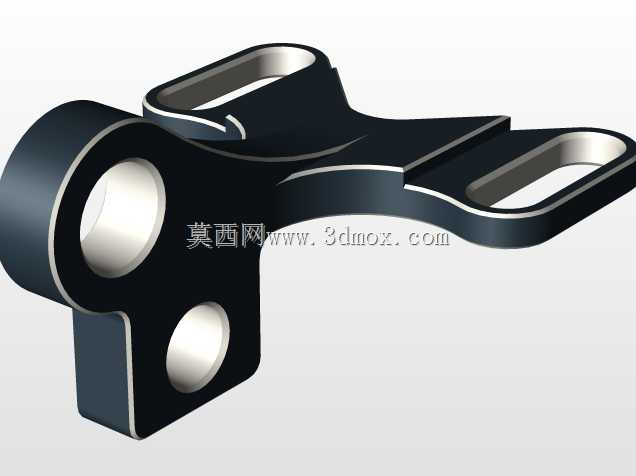

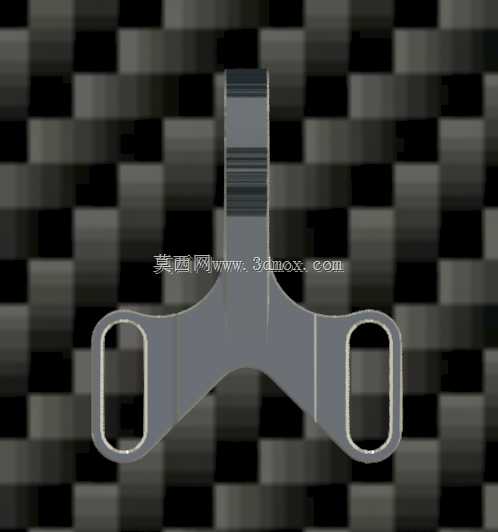

这款锚定支架是工业机械装配场景中常用的定位连接构件，主要应用于需要多点位固定、同时存在角度偏移补偿需求的传动与支撑工位，常见于自动化生产线的工位定位模块、小型动力传输单元的机架连接、户外工程设备的线缆与管路固定端，能够在设备运行产生持续振动的工况下，保持连接点位的位置精度，避免连接件出现松脱、位移的问题，保障整套机构的运行稳定性。从实际功能来看，该支架同时承担了定位锚定与角度适配的双重作用，其上设置的两个同轴圆孔用于与设备端的固定销轴配合，实现支架本体的基准定位，两个长条形腰型孔则用于对接外部待固定构件，腰型孔的预留行程可以适配安装过程中出现的尺寸公差，同时允许被连接件在小范围内调整安装角度，抵消设备运行过程中产生的装配应力，避免应力集中导致的构件断裂问题。在设计思路上，这款支架采用了一体化弯折的异形结构，整体通过板材冲压成型后做边缘倒角处理，既减少了加工工序、降低了批量生产的成本，又通过弯折形成的加强筋结构提升了构件的整体抗扭强度，不需要额外加装加强筋就能满足常规工况下的载荷要求；支架的两个销轴孔做了同轴度精度管控，孔壁预留了衬套安装余量，实际使用时可以根据载荷等级选配铜衬套或者钢衬套，降低销轴转动过程中的磨损，延长构件的使用寿命。从安装边界来看，该支架的销轴孔中心距按照通用工业销轴的安装间距设计，能够适配多数常规小型传动机构的安装位，腰型孔的宽度适配市面常用的M6-M8规格连接螺栓，安装时不需要对原有设备的安装面做额外打孔改造，直接通过螺栓与销轴就能完成装配；支架整体厚度适配常规的钣金安装间隙，安装后不会与周边的传动部件、管路线路产生干涉，弯折角度经过精准计算，能够在有限的安装空间内完成错位点位的连接固定，不需要额外加装转接件，有效缩减了装配环节的零件数量，降低了整套机构的故障点。在实际使用场景中，这类锚定支架还可以根据具体的工况需求做表面处理，在常规室内环境下做发黑防锈处理即可，在户外或者腐蚀环境下使用时可以更换为镀锌或者喷塑的表面处理版本，进一步提升构件的环境适应能力，满足不同行业的装配使用需求。
