可追光式多联太阳能电池板支撑装置

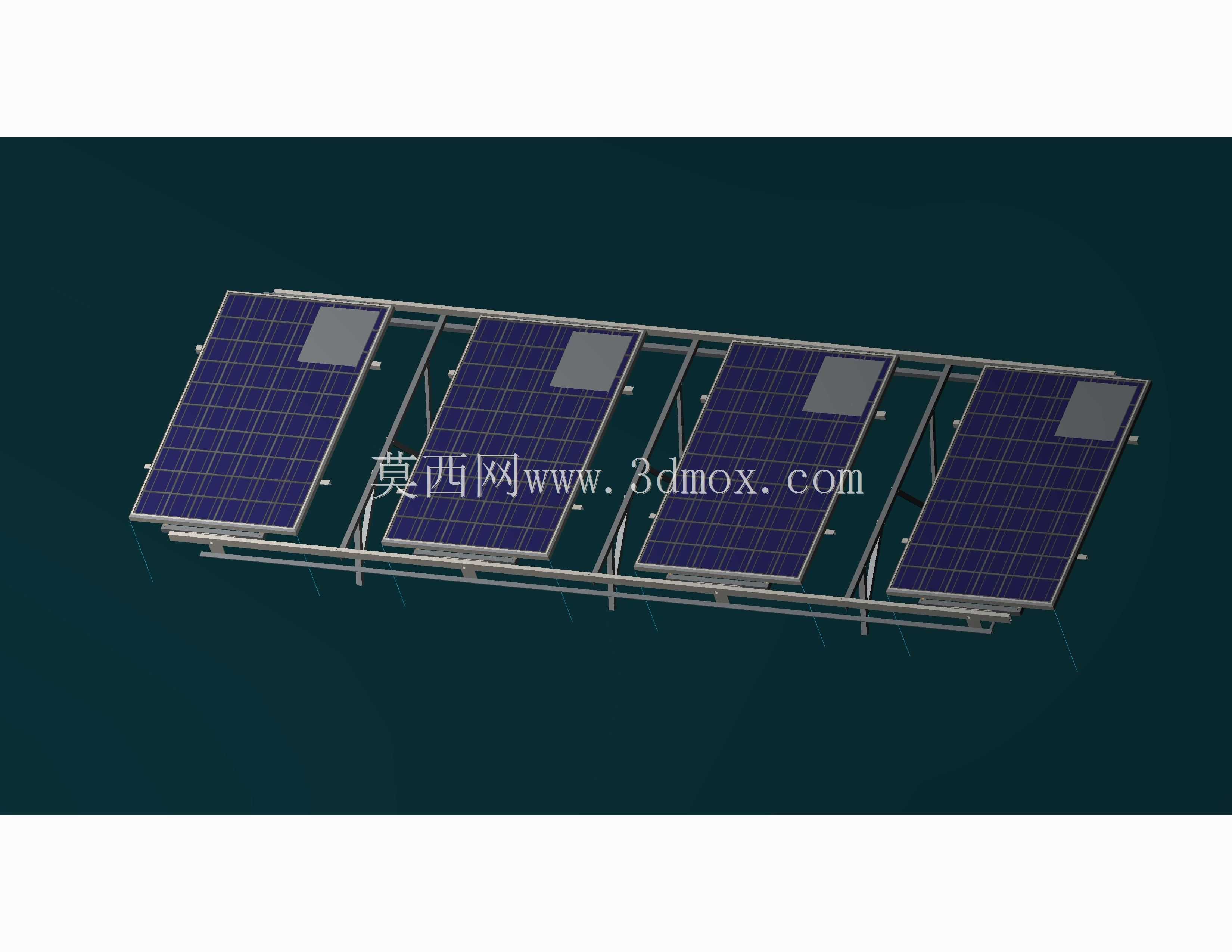

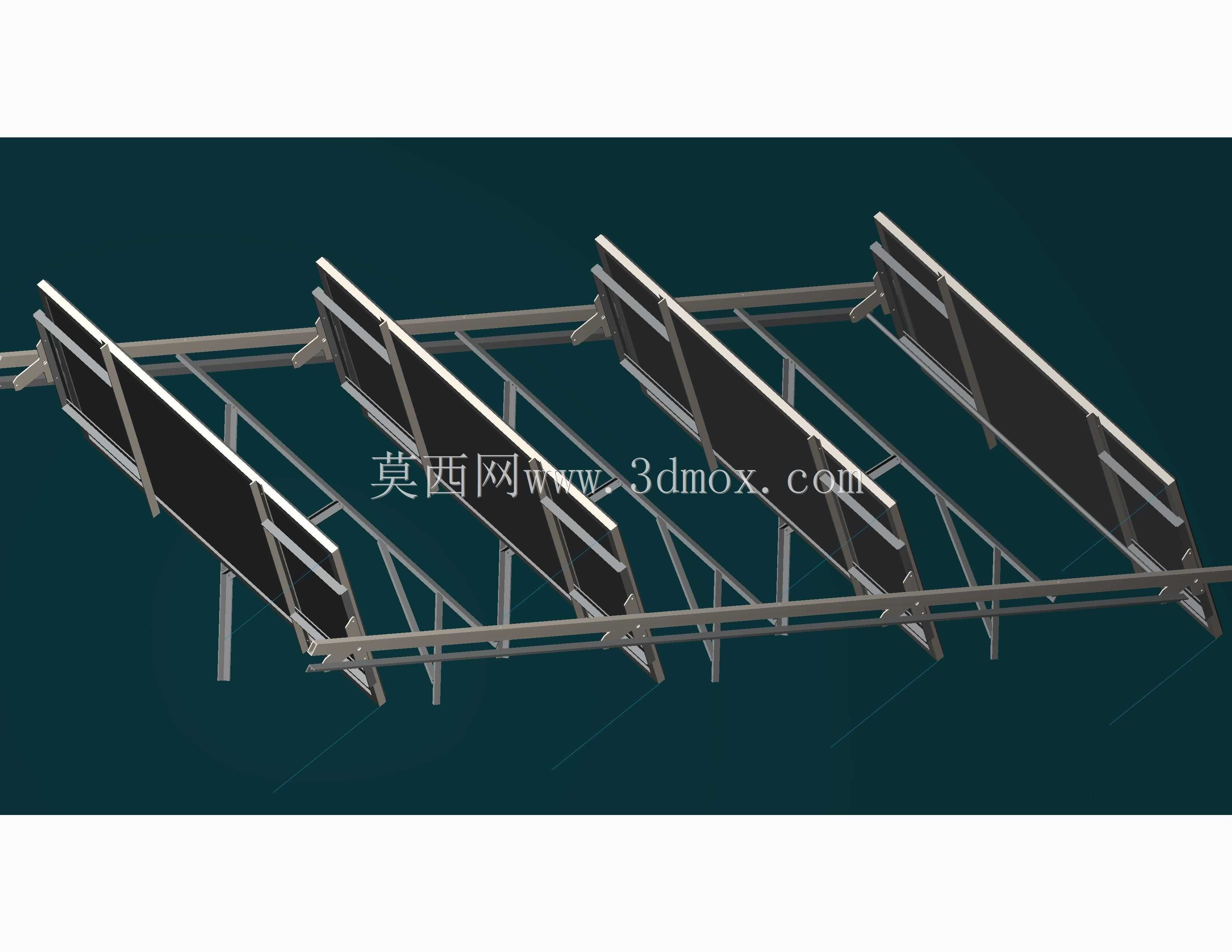

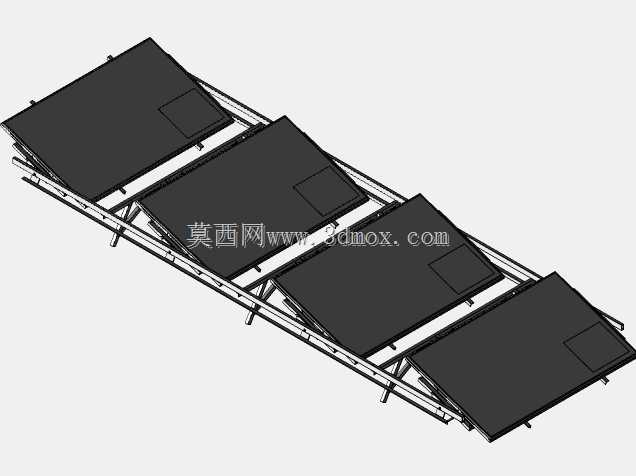

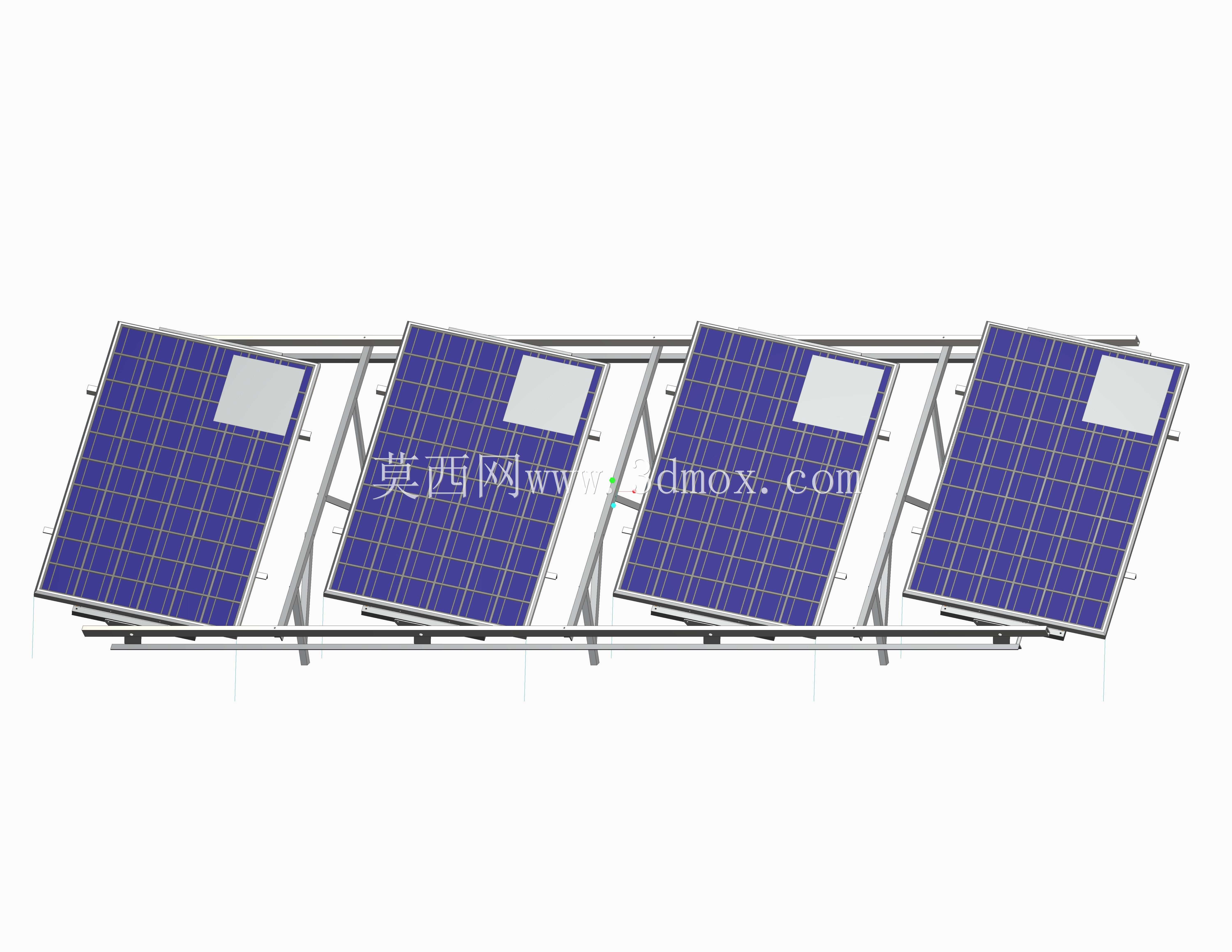

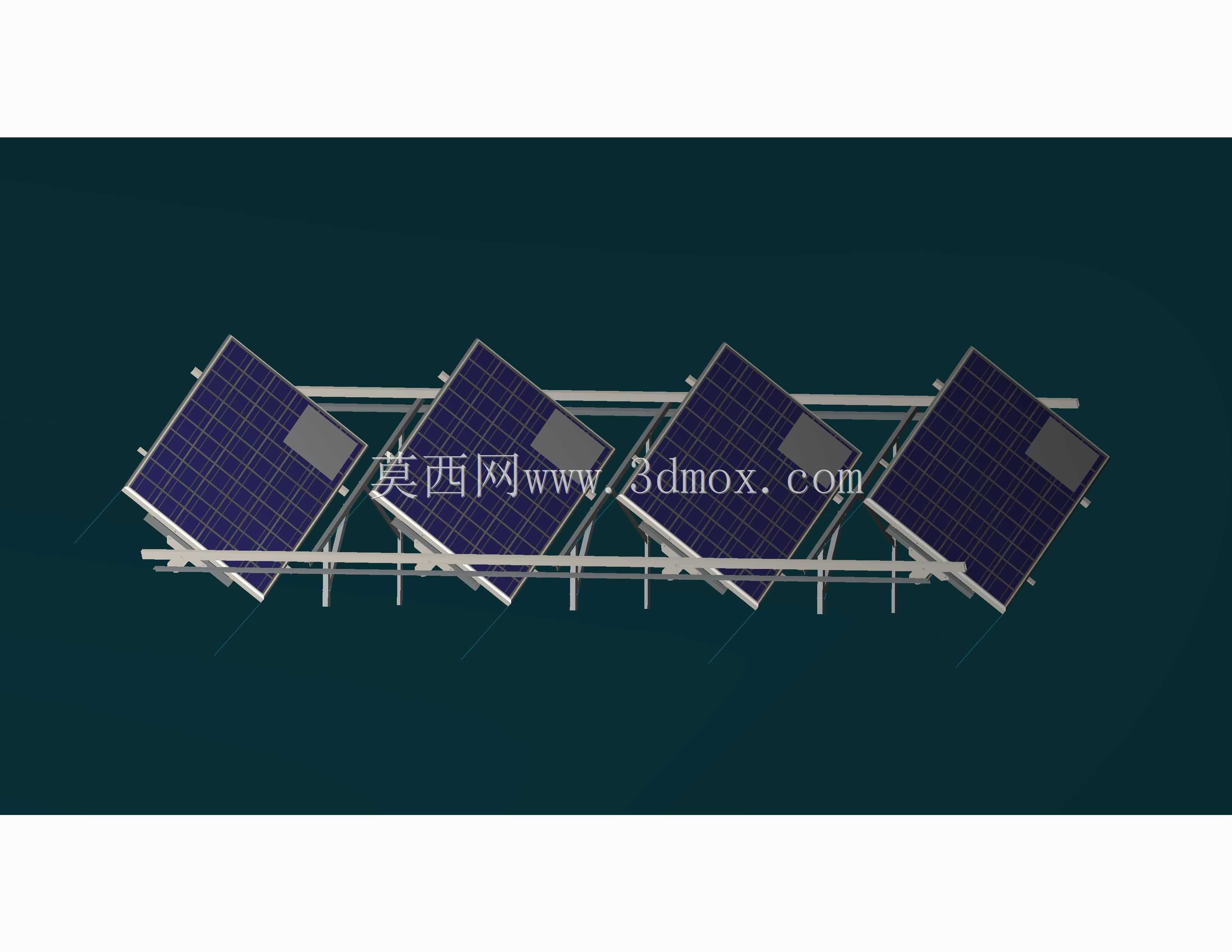

该装置主要应用于分布式光伏发电、离网型光伏供电站点、户外独立光伏供电系统等场景，可适配平原、山地、建筑屋面等多种安装环境，核心作用是通过动态调整光伏电池板的朝向与倾角，让电池板受光面始终保持与太阳入射光线垂直的状态，最大化单位面积光伏组件的光能接收效率，相比固定倾角的光伏支架，可有效提升全天不同时段的光能捕获量，降低光伏发电的单位度电成本，尤其适配光照角度随季节、时段变化幅度较大的中高纬度地区使用。整套装置采用多联排布的结构设计，单组支架可同时承载四块标准尺寸的晶硅光伏电池板，支架主体采用轻量化桁架式结构，在保证整体结构抗风、抗积雪载荷强度的前提下，尽可能降低支架自身的重量，减少安装基础的承重要求。装置的转动支撑结构采用同轴联动设计，所有电池板安装框架通过横向连杆连接为一个整体，仅需单组驱动机构即可带动整排电池板同步完成角度调整，既降低了整套设备的制造成本，也减少了多驱动单元带来的同步误差与后期维护点位。设计过程中重点考量了转动副的防护性能，所有铰接位置均预留了密封结构安装位，可适配户外长期日晒雨淋的使用环境，避免沙尘、雨水进入转动缝隙造成卡滞或锈蚀。电池板安装框架预留了标准组件的安装孔位，可兼容市面主流规格的晶硅光伏组件，安装时无需额外打孔改造，框架边缘设置了压块固定槽，可通过标准压块快速完成电池板的固定，适配现场快速装配的需求。整套装置的安装边界充分考虑了运维通道的预留需求，多排并联安装时可根据场地纬度调整排间距，避免前后排组件在低角度光照时出现互相遮挡的情况，支架底部的支撑立柱可根据安装场地的坡度进行高度微调，保证整套转动机构处于水平工作状态，降低驱动机构的运行负载。装置的角度调整逻辑围绕太阳高度角与方位角的日变化、年变化规律设计，转动行程覆盖全天太阳运行的角度范围，可保证从日出到日落的全时段内，电池板都能保持最优的受光角度，同时结构上设置了机械限位结构，避免调整超程造成组件碰撞或结构损坏。
