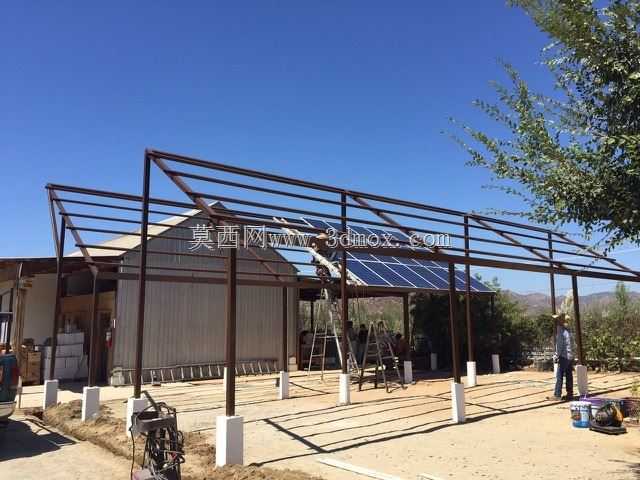

葡萄酒庄35kW双列光伏阵列结构设计

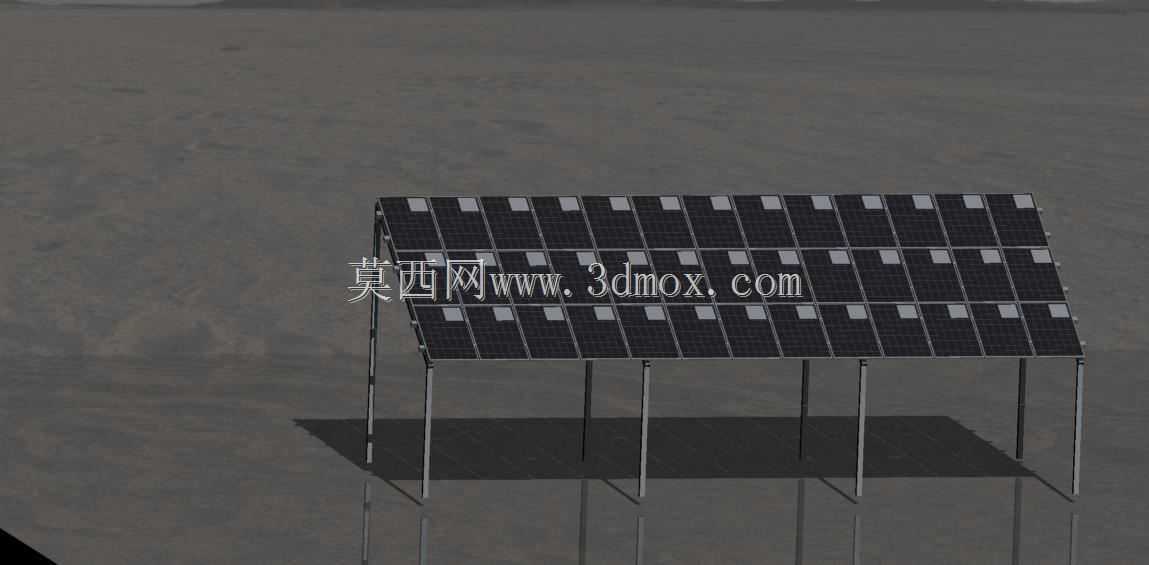

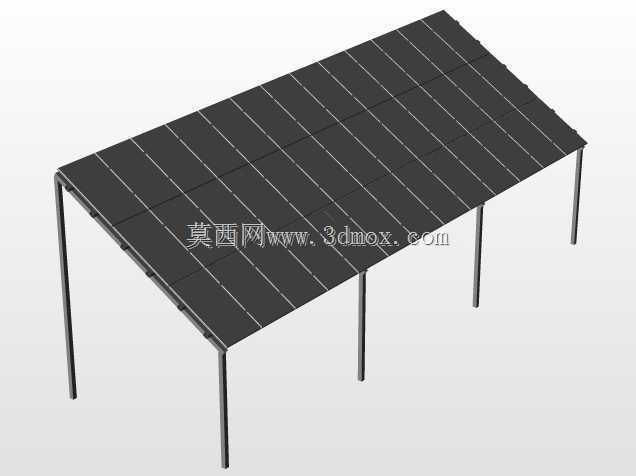

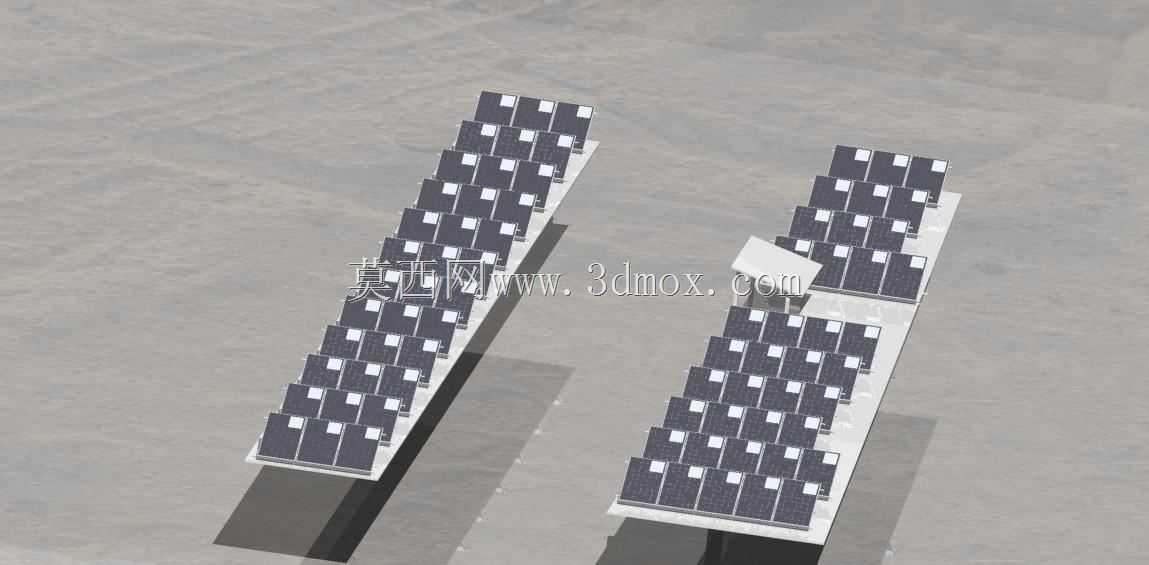

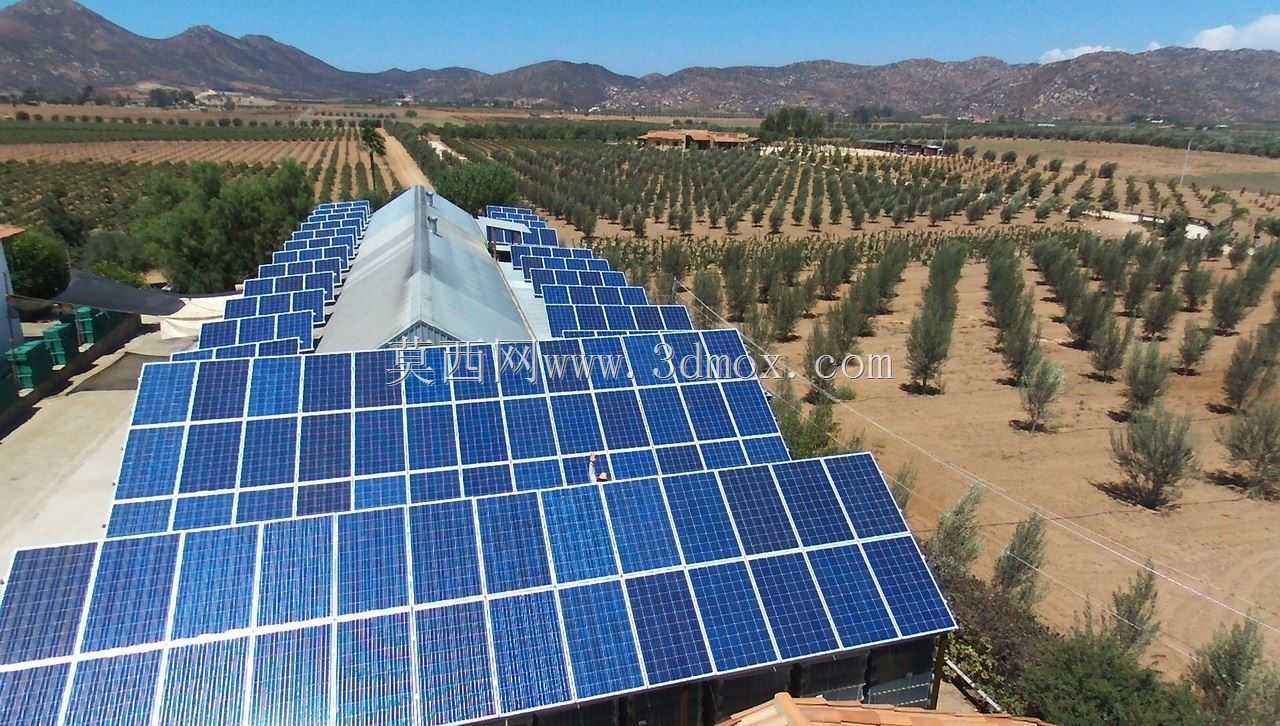

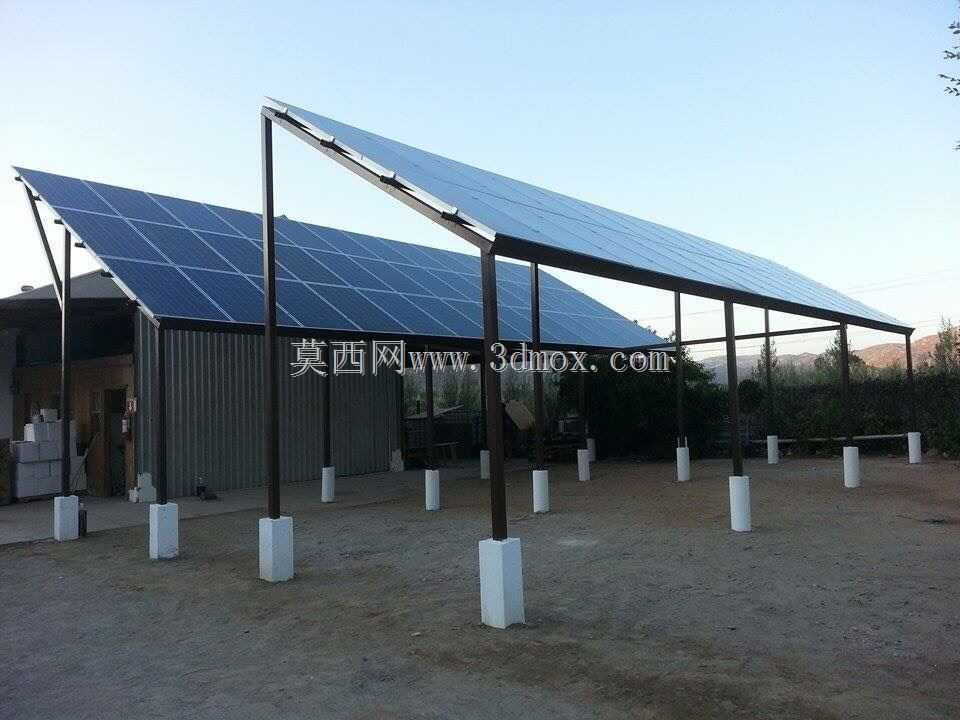

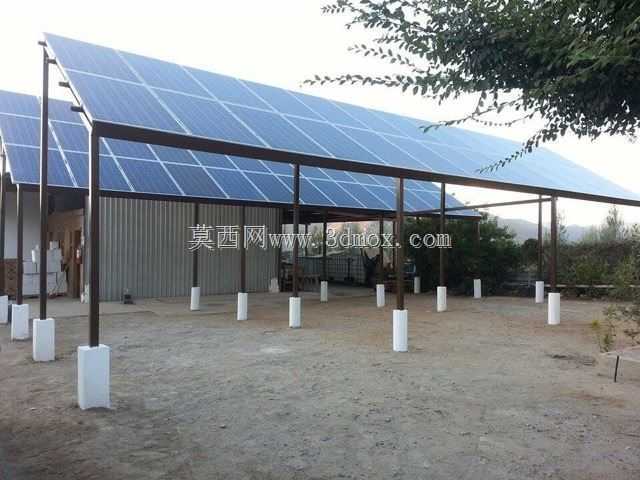

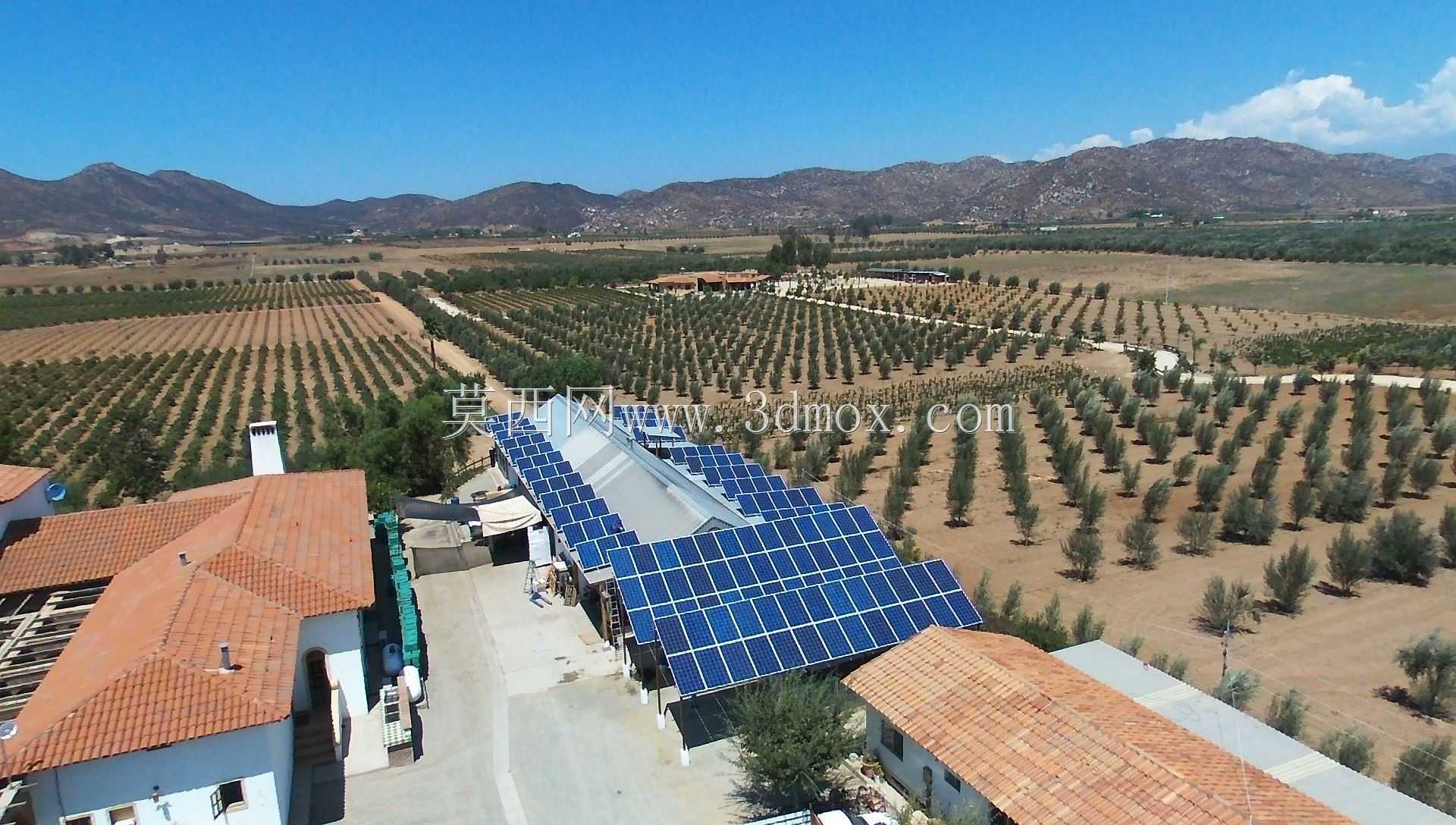

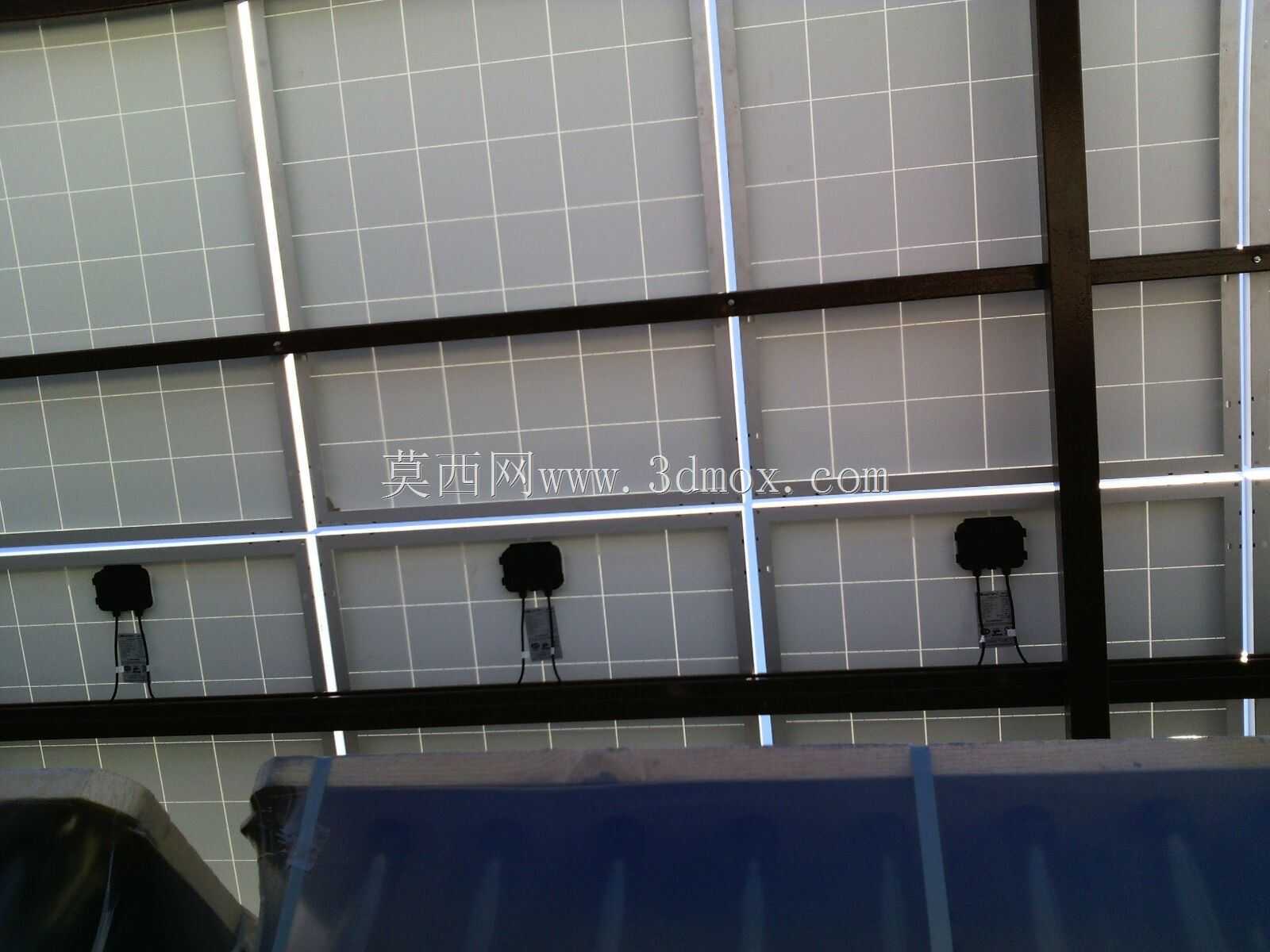

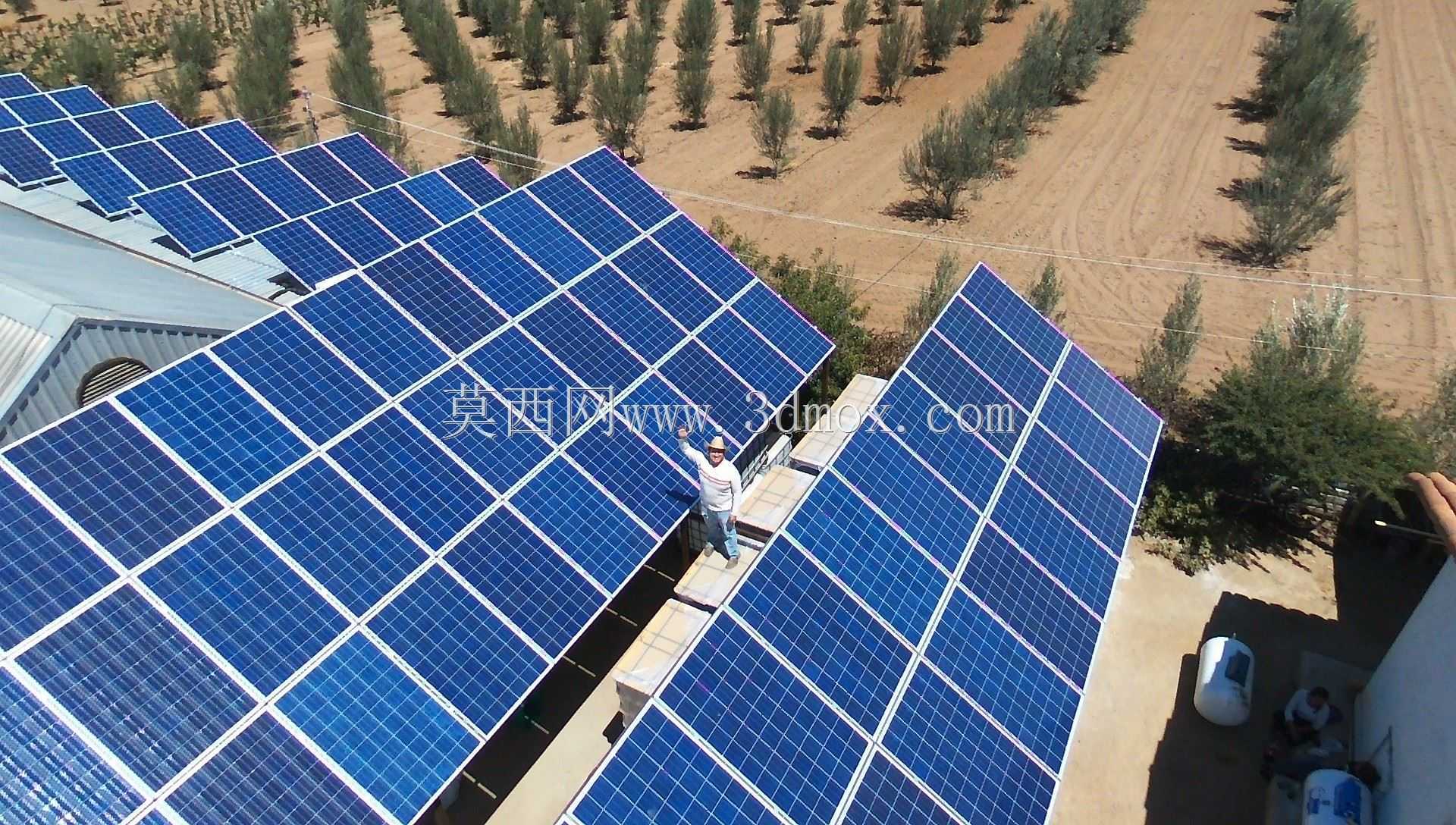

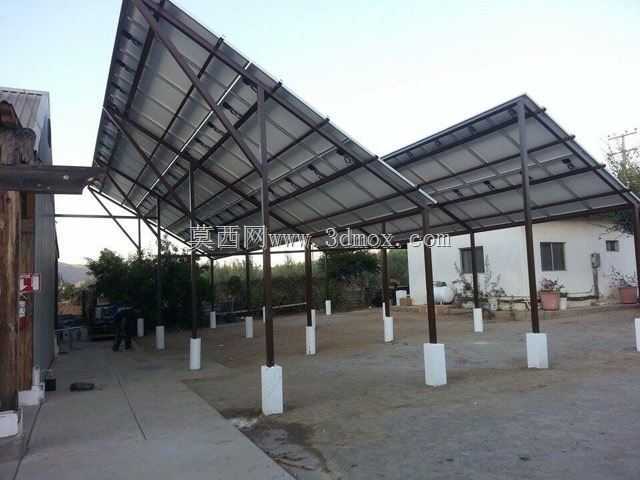

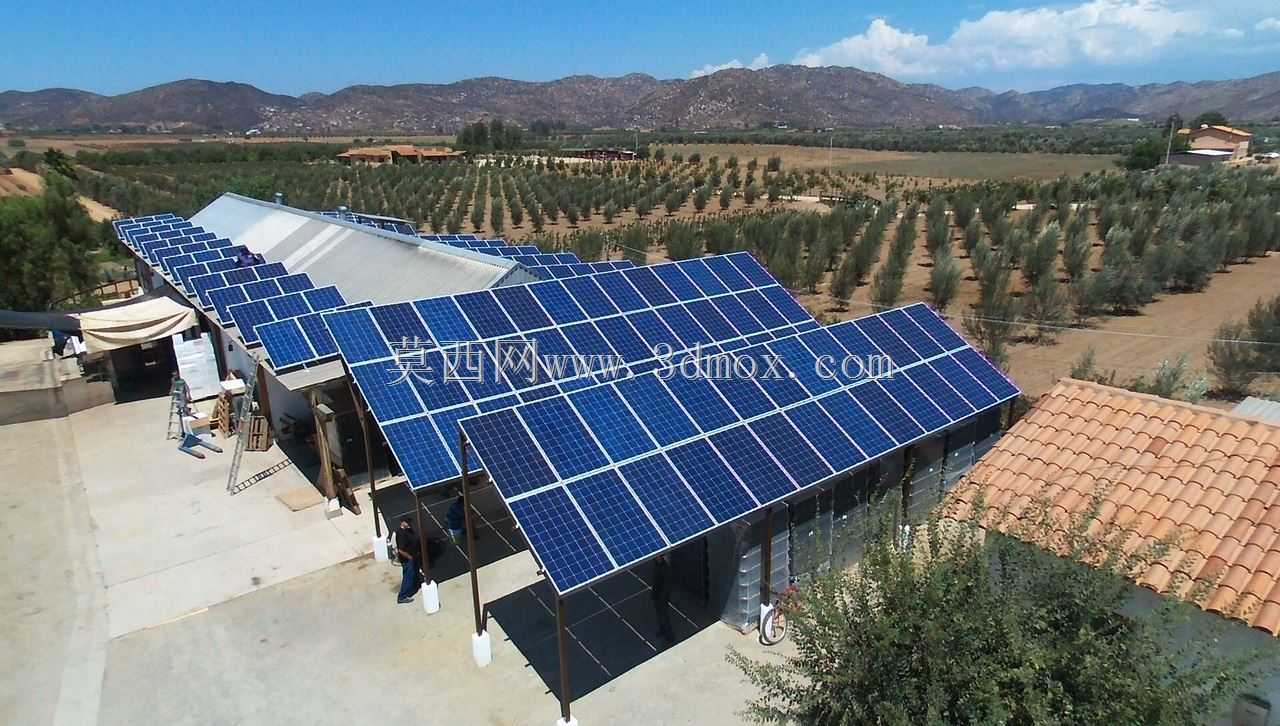

　　这套35kW光伏阵列的结构设计，完全围绕葡萄酒庄的户外作业场景展开。酒庄的用电负荷集中在发酵温控、灌装流水线、冷藏储酒区，白天的用电高峰恰好和日照峰值重合，阵列排布时特意选在发酵车间南侧的闲置硬化空地，既不占用葡萄种植垄的作业通道，也能避开西侧防护林带在冬季午后的投影遮挡。两组阵列采用独立的单立柱支撑结构，立柱基础直接锚入原有混凝土地面，不需要额外开挖破坏场地排水坡度，支架的倾角结合当地纬度做了适配，组件表面的倾角刚好能让降雨自然冲刷积灰，酒庄日常运维不需要频繁登高清洗。阵列的核心功能是把日照辐射转化为酒庄生产可用的直流电，再经逆变后并入厂区低压配电系统，组件之间的串接走线全部沿支架主梁的内侧线槽布设，既避免紫外线长期照射老化线缆，

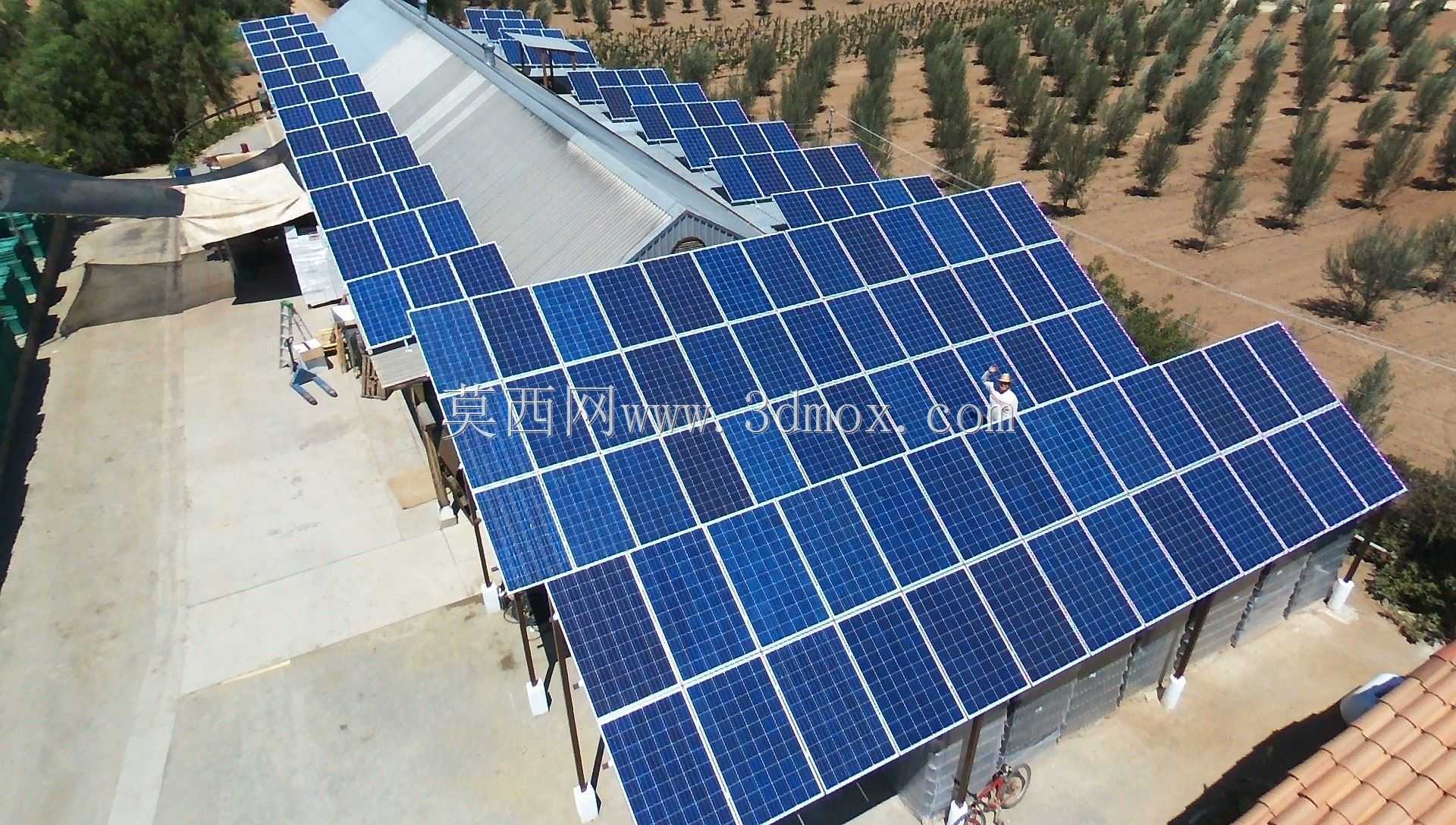

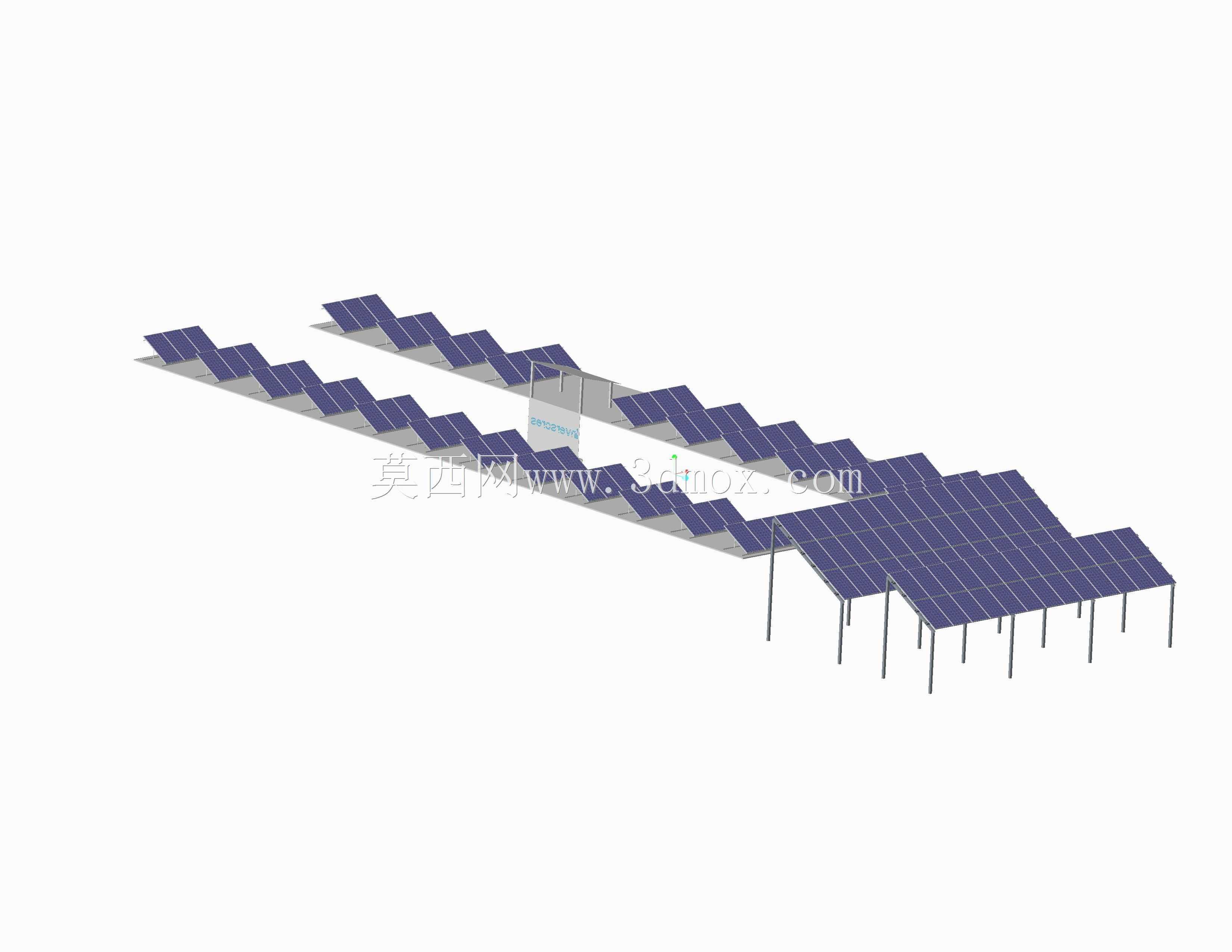

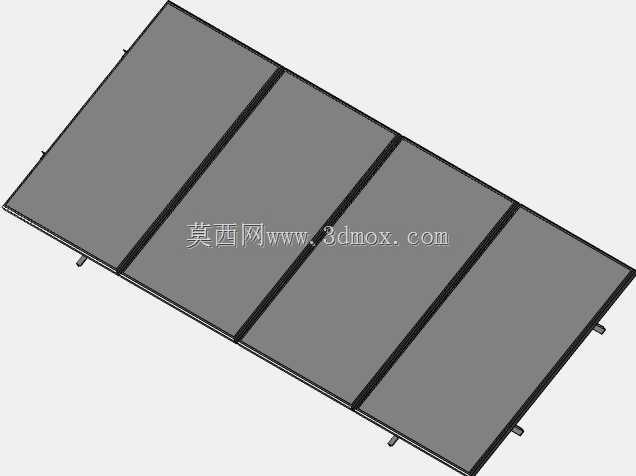

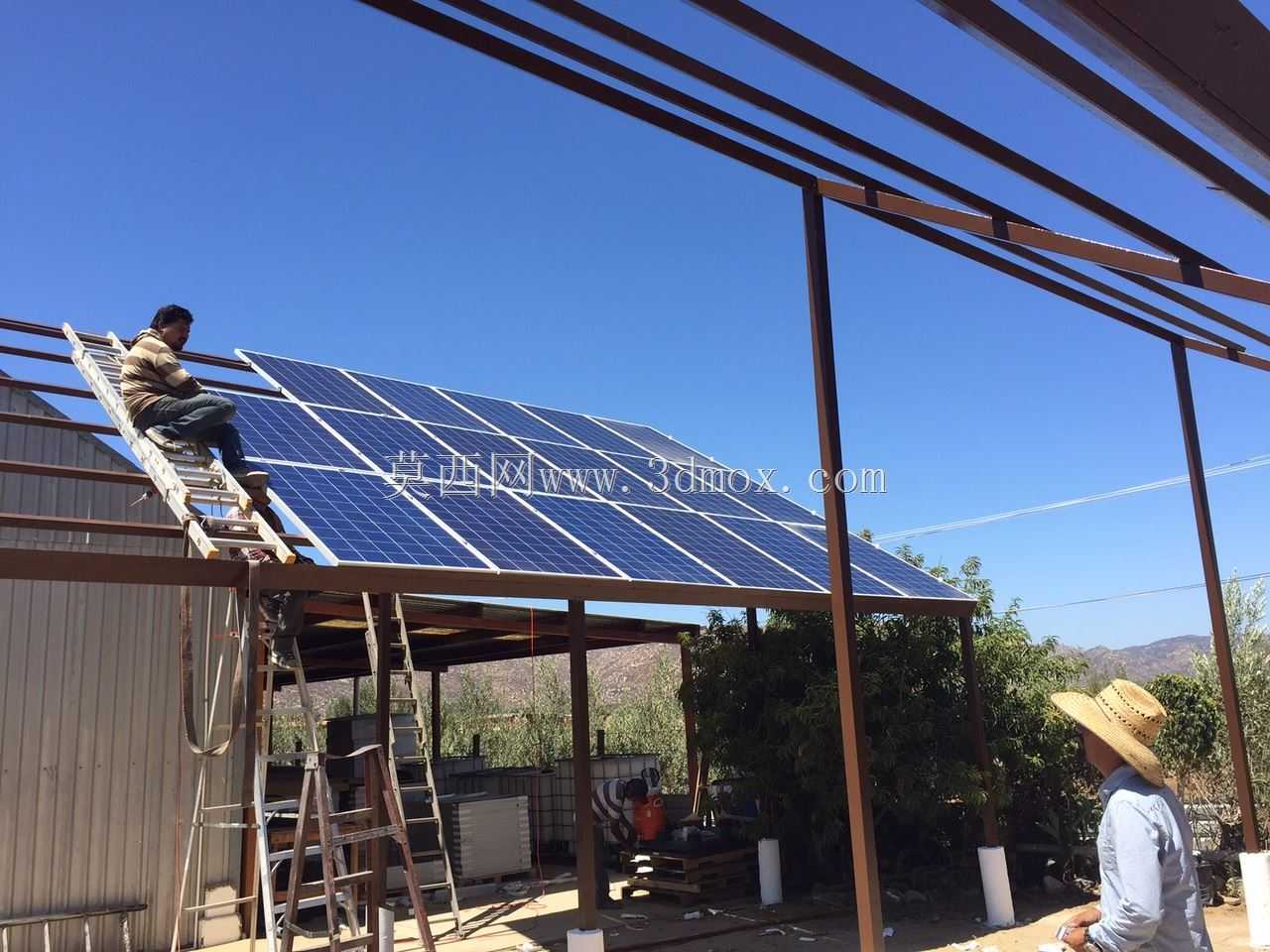

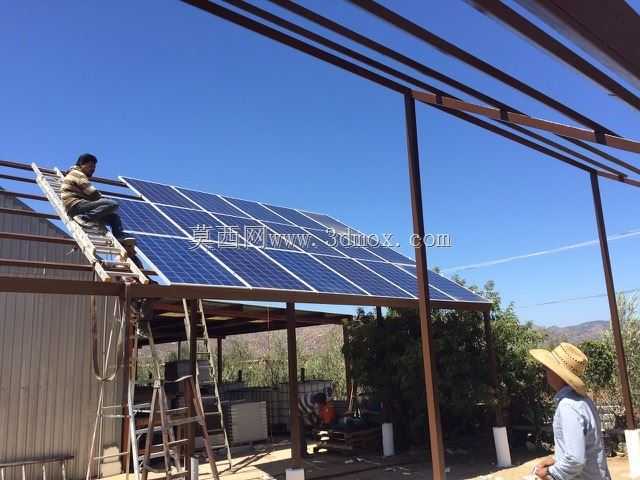

　　也不会让走线突出支架表面干扰周边农机通行。设计阶段先做了场地的阴影模拟，把两组阵列的南北间距留足，哪怕冬至日太阳高度角最低的时候，前排组件的阴影也不会完全覆盖后排组件的下半区，组件边框和支架压块的配合间隙预留了热胀冷缩的余量，夏季组件表面温度升到六十度以上时，边框膨胀不会挤压产生隐裂。单组阵列的横向排布适配了常规组件的安装尺寸，支架的檩条间距完全匹配组件背面的安装孔位，现场装配时不需要二次钻孔切割，所有连接节点都采用标准紧固件，后期如果单块组件出现故障，松开对应压块就能单独更换，不需要拆解整排支架。阵列的安装边界严格控制在空地的红线范围内，最外侧组件的边缘距离厂区道路保留了足够的安全距离，运维车辆通行时不会剐蹭组件表面，

　　立柱的高度也做了适配，支架下方的净空足够小型巡检推车通行，也能避免地面积水溅到组件接线盒。追日结构的转轴部分做了密封防护，酒庄户外早晚温差大，偶尔会有喷淋灌溉的水雾飘到阵列区域，密封结构能防止水汽进入转动间隙造成卡滞，整套结构没有冗余的装饰部件，所有型材截面都经过受力校核，能承受当地常见的阵风荷载，组件排布时还在两组阵列中间预留了检修通道，运维人员站在地面就能完成大部分常规检查作业。
