双轴太阳跟踪光伏承载调整装置

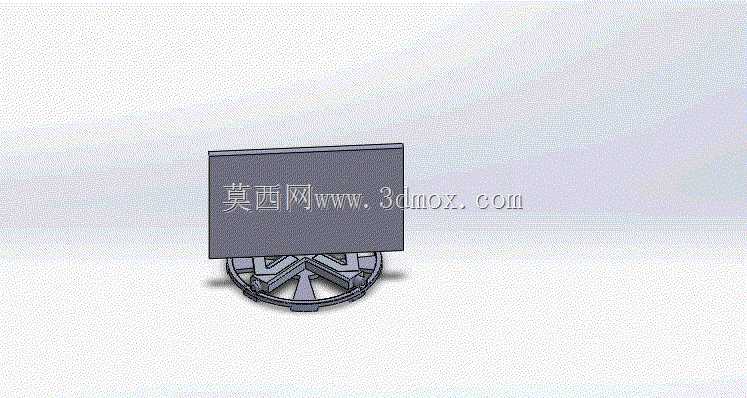

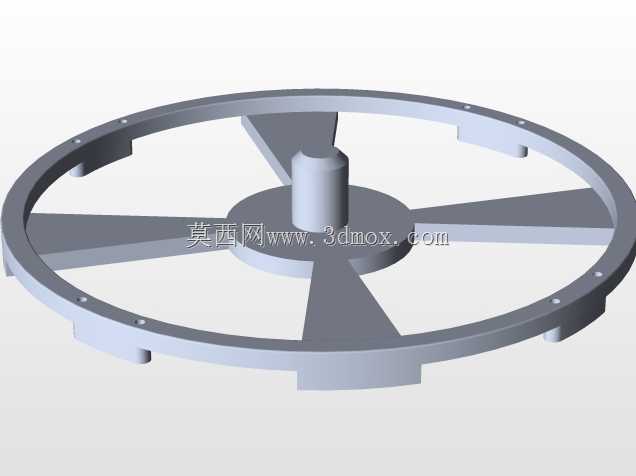

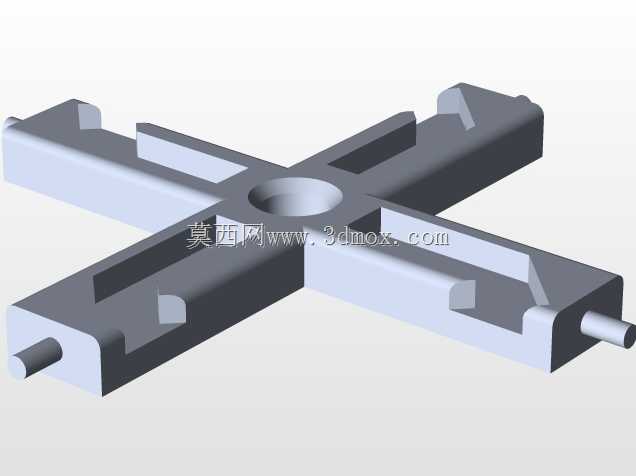

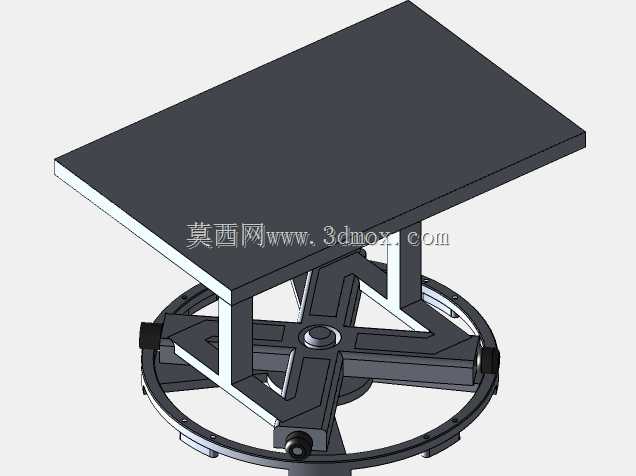

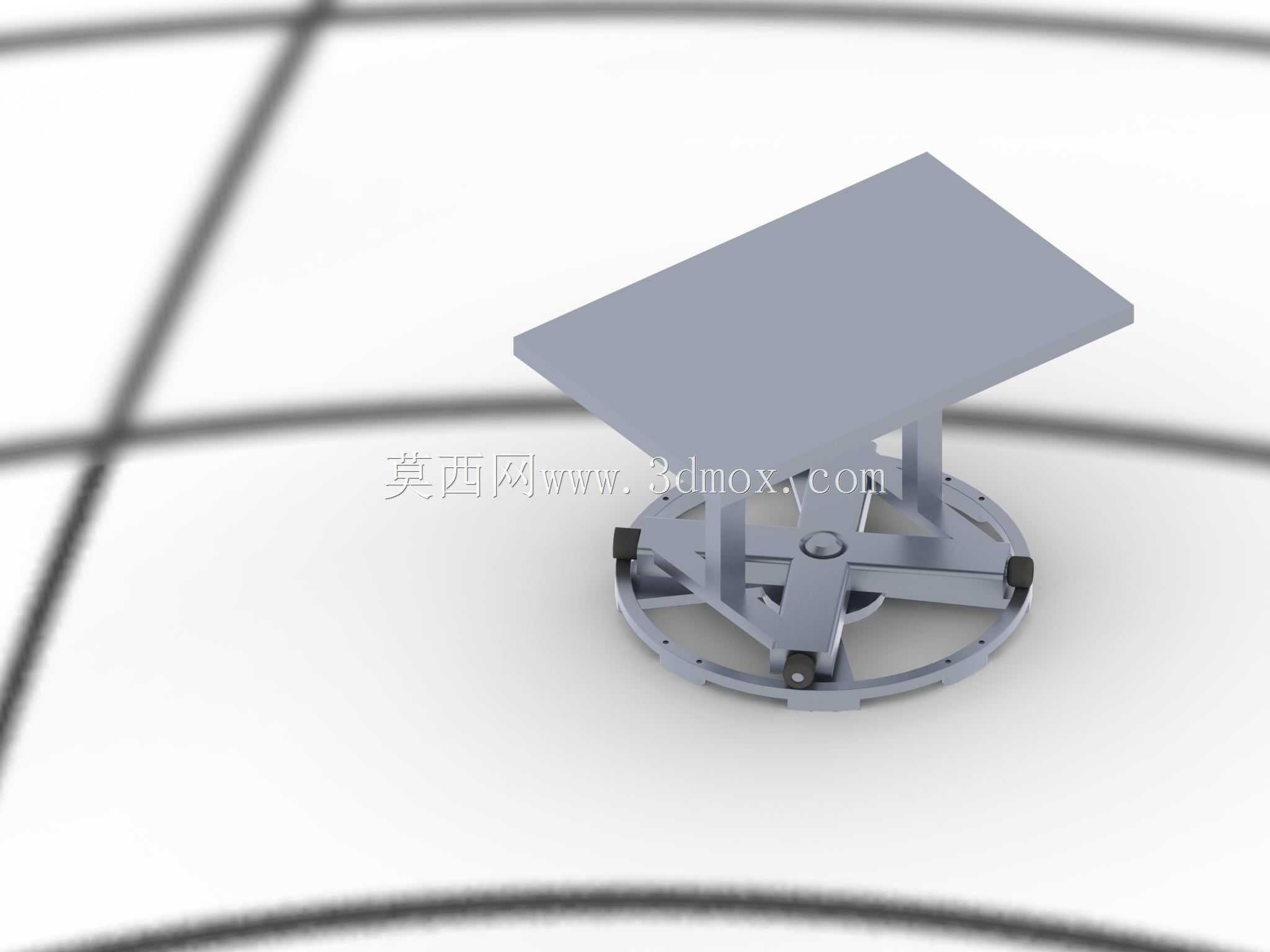

该装置主要应用于分布式光伏发电、户外太阳能供电站点、离网型太阳能供电系统等场景，核心作用是承载太阳能电池板组件，通过双轴角度调整实时对准太阳方位，让电池板始终保持最佳受光角度，最大化提升光电转换效率，解决固定安装式光伏支架受太阳高度角、方位角变化影响，早晚及不同季节发电效率折损过高的问题，尤其适配光照资源随时间变化幅度大、对供电稳定性要求较高的户外独立供电场景。从功能特性来看，装置采用双轴联动调节结构，底部圆形回转底座可实现水平方向360度全周方位调整，上部支撑结构可实现俯仰角度的大范围调节，两个维度的调整配合可覆盖全天不同时段太阳的运行轨迹，保证电池板受光面始终与太阳入射光线垂直。底座周边设置的多组支撑滚轮可承载上部平台及电池板的整体重量，同时降低回转运动的摩擦阻力，让角度调整过程更平顺，减少驱动部件的负载损耗。上部承载平台为平整板式结构，可适配不同尺寸规格的晶硅太阳能电池板安装，支撑臂采用对称式三角支撑结构，兼顾结构强度与轻量化需求，在承受户外风载、雪载等外力作用时可保持足够的结构稳定性，避免形变影响跟踪精度。设计过程中优先考虑户外使用的可靠性，整体结构采用外露式简洁布局，没有复杂的嵌套腔体，可减少积尘、积水对结构运动的影响，降低日常维护的工作量。回转底座的安装孔位采用圆周均布设计，可适配水泥基础、钢结构支架等不同安装基面的固定需求，安装边界灵活，不需要定制特殊的配套安装基座。上部平台的安装孔位预留了通用的电池板安装间距，可直接匹配常规光伏组件的安装尺寸，不需要额外加工转接件。俯仰调节的铰接部位采用大接触面铰接结构，可承受电池板的倾覆力矩，在大风天气下也不会出现晃动松脱的问题。整体结构的运动部件都做了耐磨设计，长期户外往复转动也不会出现过度磨损导致的精度下降，可适配常年连续运行的跟踪需求，有效提升光伏系统的整体发电量，降低单位发电成本。
