工业流体输送泵组管路集成系统

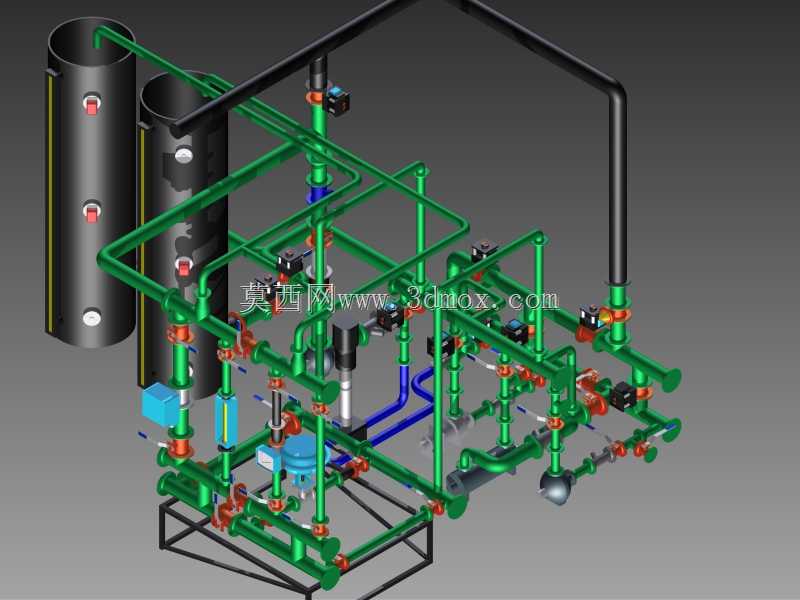

该模型还原的是工业流体输送场景下的泵组管路集成系统，这类系统广泛应用于化工生产、市政供水、暖通循环、工业液压动力供给等场景，核心作用是完成流体介质的增压输送、流量分配与工况调节，保障整个流体回路的压力稳定与介质定向传输，是流体处理工艺流程中不可或缺的核心动力集成单元。从实际用途来看，这套系统可完成液态介质的存储缓冲、动力增压、管路分流、压力调控、通断切换等功能，配套的立式储液罐体承担介质暂存与气液分离的作用，避免泵体吸入端出现气蚀损伤，多组并联的泵体设计可根据实际工况需求切换单泵运行、多泵联动模式，适配不同流量、压力的输送要求，管路上分布的各类阀件可完成支路通断、流量调节、压力泄压、单向止回等操作，保障整个系统运行的安全性与可调性。从功能特性来看，整套系统采用模块化集成设计，将储液单元、动力泵组、控制阀门、连接管路、检测仪表全部集成在统一的框架底座上，减少现场安装的管路拼接工作量，降低管路泄漏风险；管路采用分层排布设计，不同功能的管线采用差异化配色区分，绿色管线为主输送回路，蓝色管线为控制或辅助回路，黑色管线为大口径主进出管路，便于后期运维时快速识别管线功能；所有管路连接位置均采用标准法兰或卡套连接结构，密封可靠性强，同时便于部件的拆卸更换。从设计思路来看，设计过程中优先考虑了流体流向的顺畅性，所有管路转弯处均采用大圆弧弯头结构，减少流体输送过程中的局部阻力损失，降低泵组的额外功耗；泵体安装位置预留了足够的检修操作空间，阀门操作手柄均朝向巡检通道一侧，便于日常操作与参数读取；储液罐体上预留的液位、压力检测接口位置符合人工读取的高度要求，无需额外登高即可完成日常参数巡检。从外形尺寸与安装边界来看，整套集成系统采用矩形底座布局，整体宽度适配标准工业厂房的设备通道运输要求，底座预留的地脚安装孔位可直接与地面预埋螺栓固定，无需额外制作安装基础；系统最高处的管路高度低于常规工业厂房的设备层净高要求，顶部横向主管路与周边墙体、其他设备预留了足够的安全检修距离，侧面的阀组操作区预留了不小于单人操作的站立空间，整体安装边界符合工业设备安装的安全规范要求，可直接落地部署完成管路对接后投入使用。
