庞佩特拉瓦尼32-160型单级离心泵结构设计

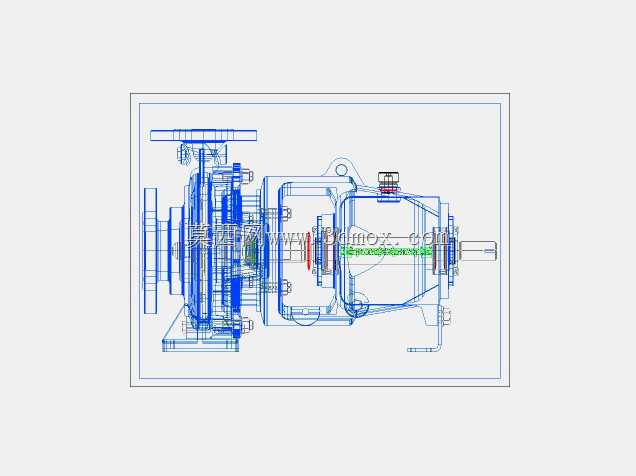

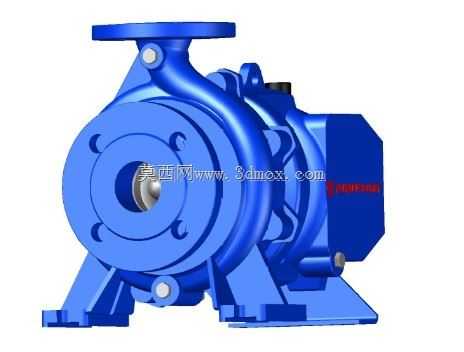

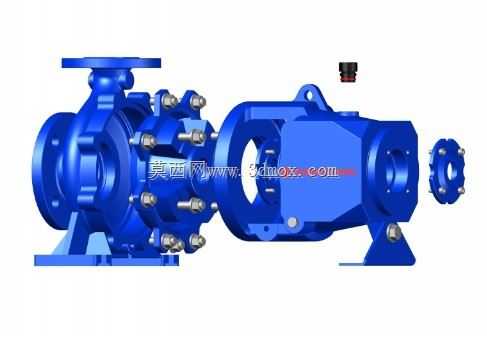

这款离心泵是面向中小流量流体输送场景开发的水力输送设备，主要应用于建筑供水、暖通循环、工业冷却水输送、轻化工流体增压等民用与工业场景，可输送常温清水或物理化学性质与水相近的无固体颗粒介质，在区域二次供水、生产工艺水循环、暖通空调水系统等场景中承担核心的流体动力输出作用。设备采用卧式单级单吸结构布局，泵体与驱动电机采用同轴直联设计，大幅缩减了设备整体轴向安装尺寸，相比传统联轴器传动的离心泵结构更紧凑，安装时无需额外校准同轴度，能够有效降低现场安装的调试难度，同时减少传动环节的能量损耗，提升设备整体运行效率。泵体流道采用螺旋形压水室结构设计，叶轮采用闭式流道构型，在设计工况点能够实现稳定的流体能量转换，运行过程中振动小、噪音低，适配长时间连续运行的工况需求。泵体进出口采用标准法兰连接形式，进口法兰通径为50mm，出口法兰通径为32mm，泵体支脚安装基准面到泵轴中心的高度为162mm，安装时可直接匹配同规格标准管路的法兰接口，无需额外制作变径转接结构，支脚采用宽支撑面的一体化铸造结构，安装固定后能够有效吸收运行过程中的振动载荷，避免长期运行出现连接松动问题。轴端采用机械密封结构，相比传统填料密封能够有效降低介质泄漏风险，减少运行过程中的密封维护频次，泵体上预留的排气、排液接口位置合理，方便日常运维过程中的排气操作与停机后的残液排空。整体外形采用流畅的曲面过渡设计，泵壳外壁的加强筋结构与泵体一体铸造成型，在保证泵体承压能力的同时尽可能控制壳体重量，电机端的散热筋结构沿轴向均匀分布，能够保证连续运行过程中的电机散热需求，避免长时间高负载运行出现过热问题。设备的安装边界清晰，进出口法兰的位置、支脚的安装孔位均遵循行业通用安装尺寸规范，能够直接替换同参数规格的老旧离心泵设备，无需对现有管路与安装基础进行改造，适配现有系统的升级替换需求。
