游戏手柄用模拟拇指摇杆结构设计

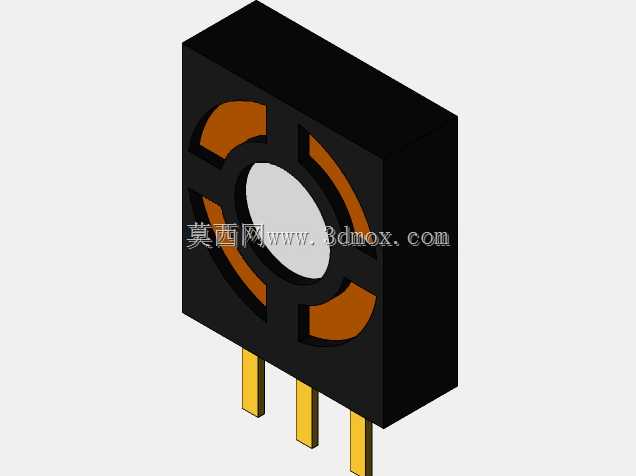

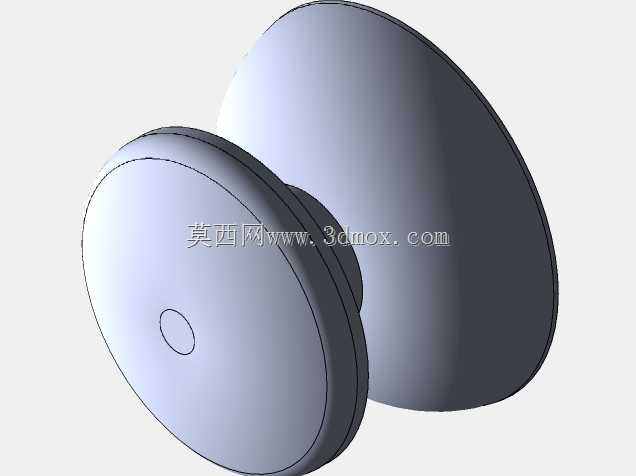

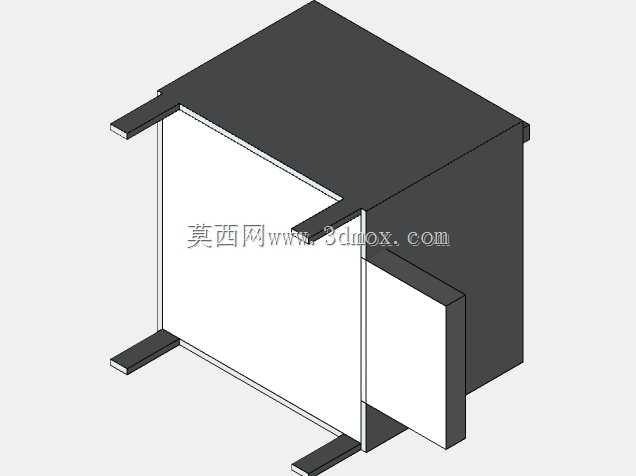

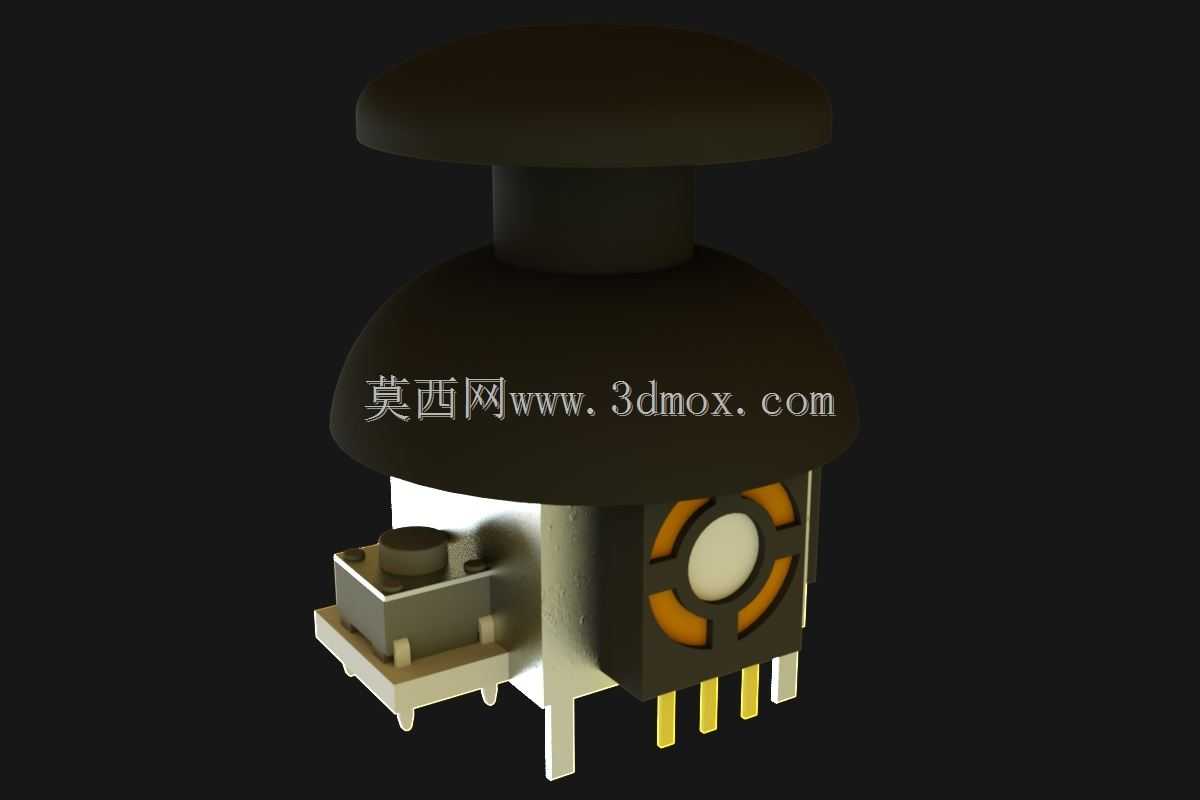

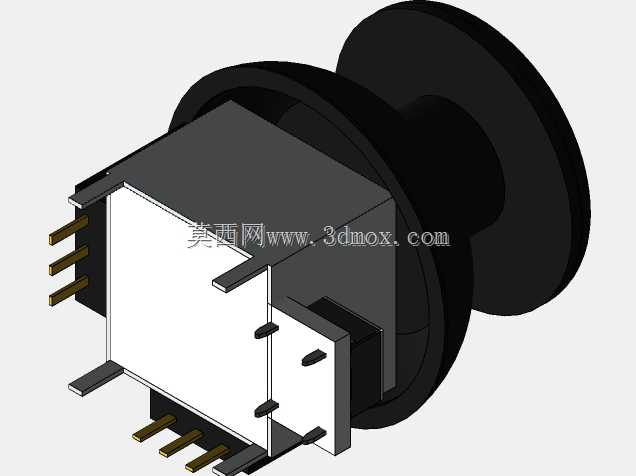

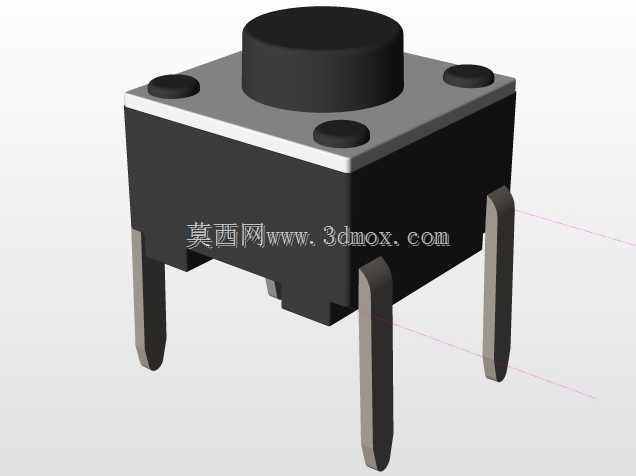

这款模拟拇指操纵杆是小型化人机交互操控核心部件，主要应用于便携式游戏手柄、小型遥控设备、工业手持操控终端、无人机遥控器等需要拇指精准操控的场景，能够实现X/Y双轴方向的模拟量信号输出，同时集成顶部按压触发开关，可实现额外的按键确认功能，满足多维度操控的集成化需求。在实际使用过程中，操作者通过拇指推动顶部的蘑菇头帽盖，即可带动内部的电位器组件产生对应角度的电阻变化，转化为电信号传递给主控设备，实现方向、位移等参数的精准控制，按压帽盖即可触发内置的轻触开关，完成确认、复位等附加操作，单部件即可实现多维度操控输入，大幅缩小手持操控设备的体积占用。从产品功能特性来看，该摇杆采用双轴独立电位器结构，两个方向的操控互不干扰，能够实现360度全方向的线性信号输出，操控阻尼均匀，回中精度稳定，内置的轻触开关触发力度适中，不会在正常方向操控时误触发，引脚采用直插式设计，适配常规PCB板的波峰焊工艺，生产组装便捷。在设计思路上，整体结构采用分层堆叠设计，底部为插装式引脚基座，承载两个正交布置的滑动电位器组件，中部为摇杆摆动传动结构，将帽盖的摆动动作转化为电位器滑臂的直线位移，顶部为大接触面的蘑菇形帽盖，贴合拇指指腹的曲面形态，提升长时间操控的舒适度，同时在传动结构处设置有限位结构，避免过度摆动造成内部电位器损坏，各部件之间的配合间隙经过优化，既保证摆动顺畅无卡滞，又避免晃动虚位影响操控精度。外形尺寸与安装边界方面，整体为方正基座搭配圆形帽盖的结构，基座部分适配标准的直插元件安装孔位，引脚间距符合通用电子元件的布线规范，安装时仅需在PCB板上预留对应尺寸的方形开孔，将引脚插入对应焊盘焊接即可完成固定，帽盖的最大摆动半径经过严格控制，不会与周边的按键、壳体结构产生干涉，整体安装高度适配手持设备的壳体内部空间，不会造成壳体凸起影响握持手感，基座底部设置有定位凸点，焊接时可快速定位，避免组装过程中出现偏移倾斜，保证摇杆安装后与壳体表面的间隙均匀，操控行程不受壳体结构影响。
