双曲柄连杆传动机构结构设计

双曲柄机构是平面连杆机构中极具应用价值的典型结构，在各类需要实现特定运动转换、行程放大或停歇动作的工业装备中都有广泛落地。这类机构常被应用在自动化生产线的间歇送料工位、轻工机械的往复执行端、锻压设备的动力传递单元，以及农业机械的作业执行模块中，能够将主动曲柄的连续匀速回转运动，转化为从动曲柄的非匀速回转输出，配合末端连杆滑块结构，即可实现特定轨迹的往复推送、工位转位或者间歇停歇动作，满足生产环节中复杂的动作时序需求。

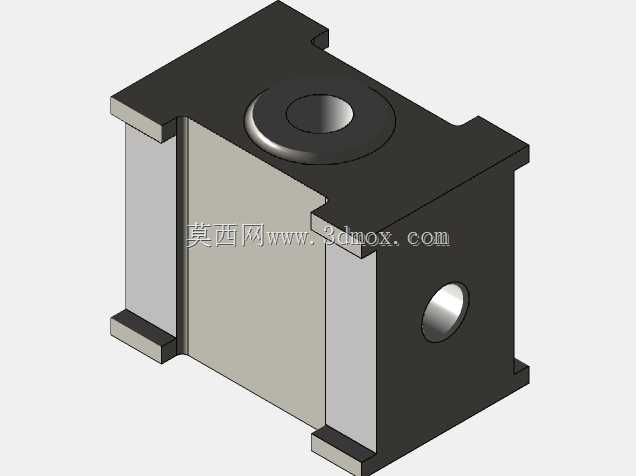

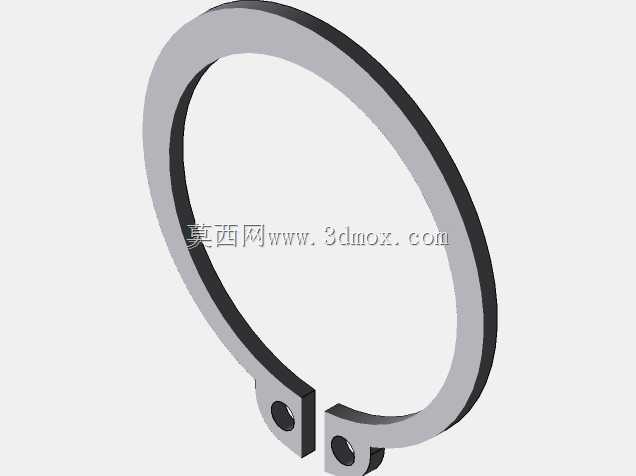

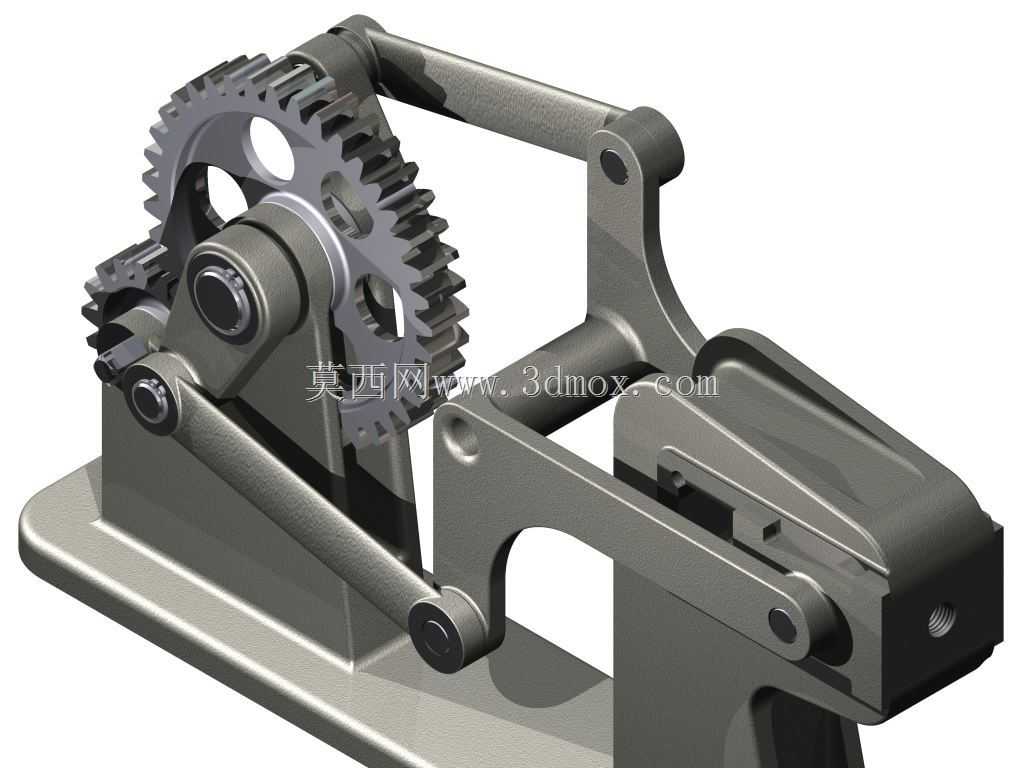

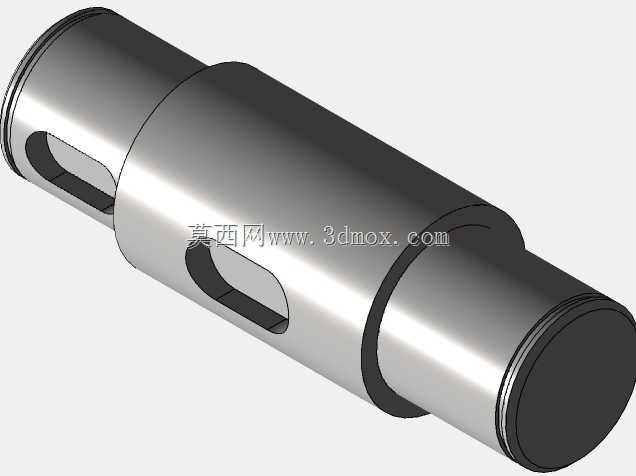

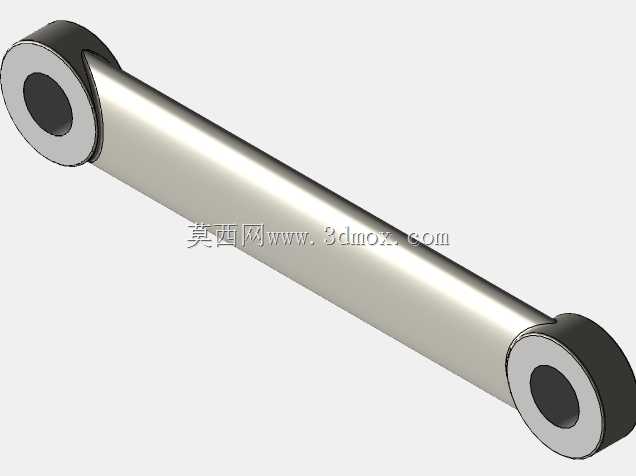

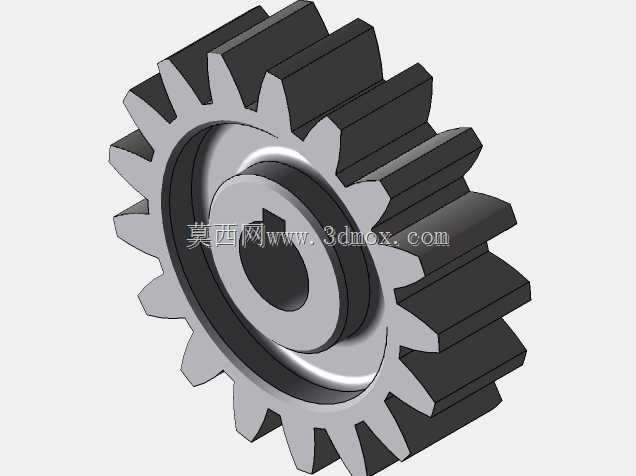

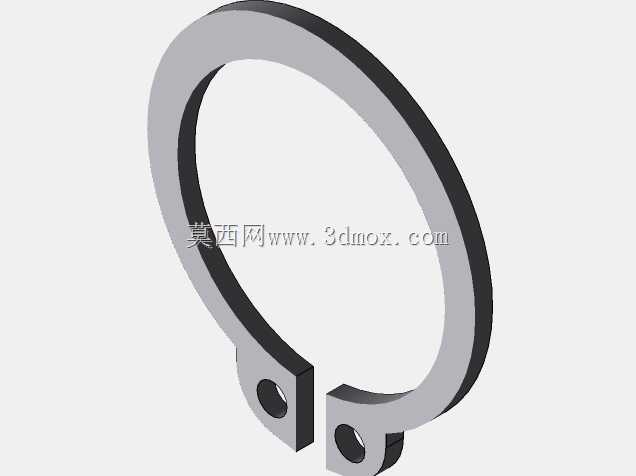

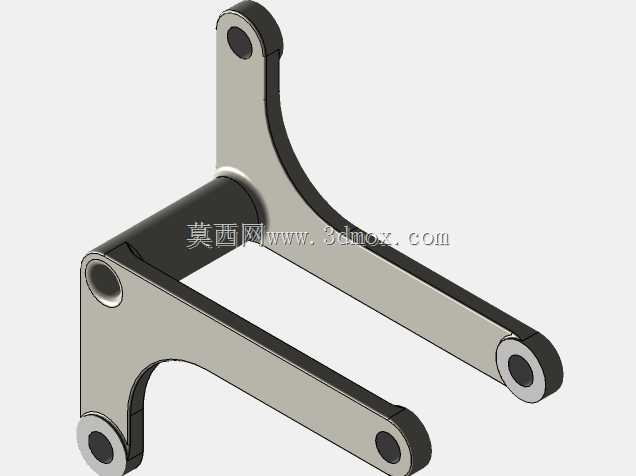

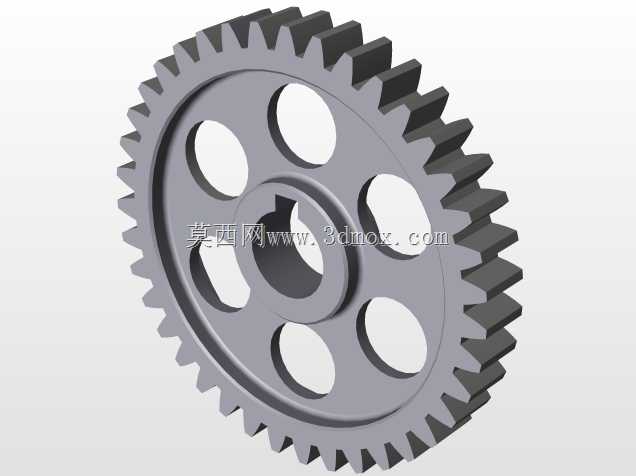

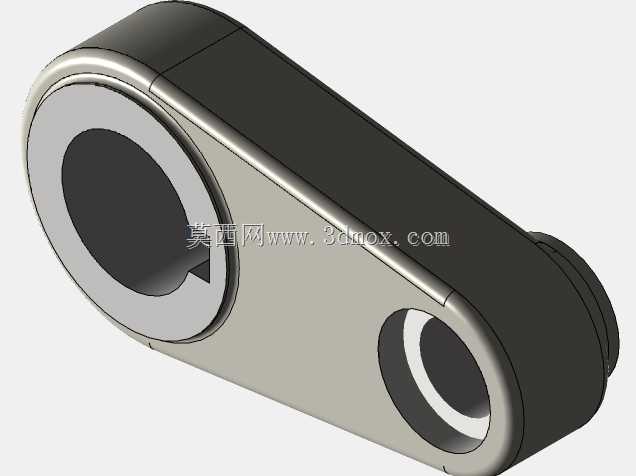

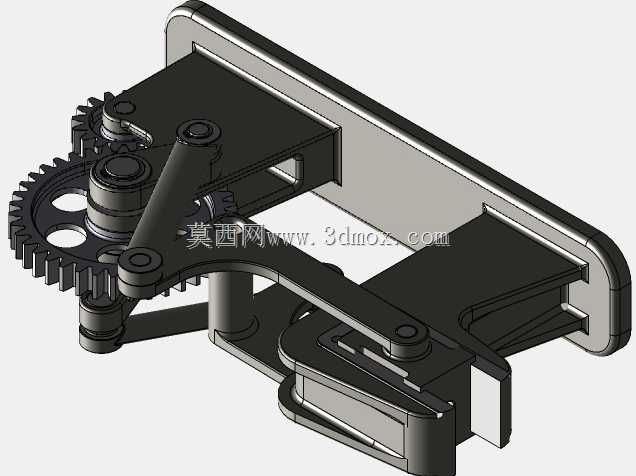

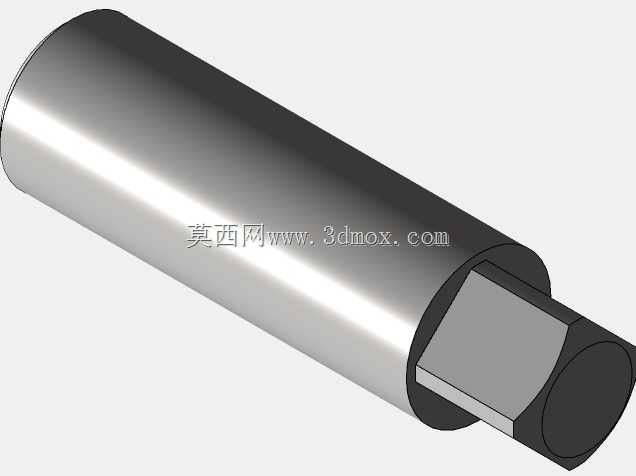

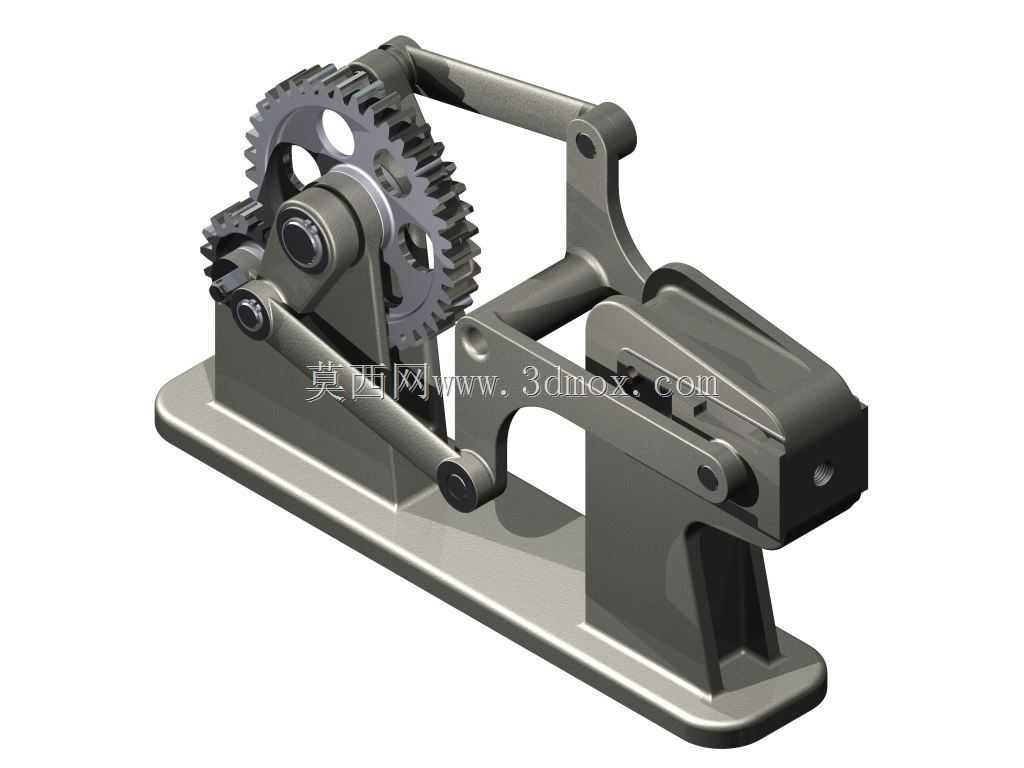

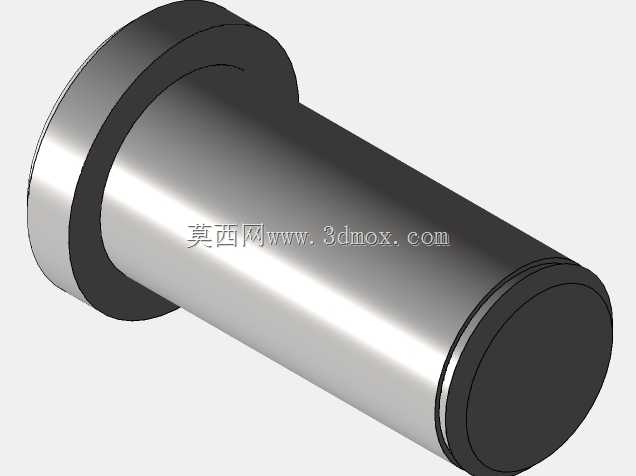

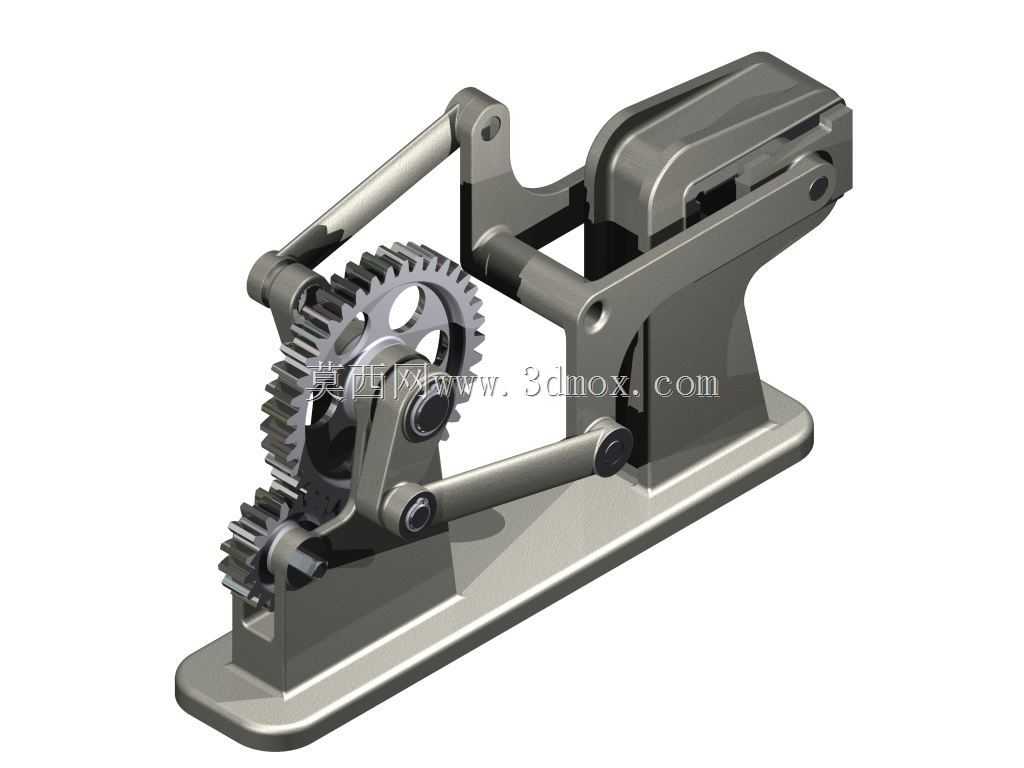

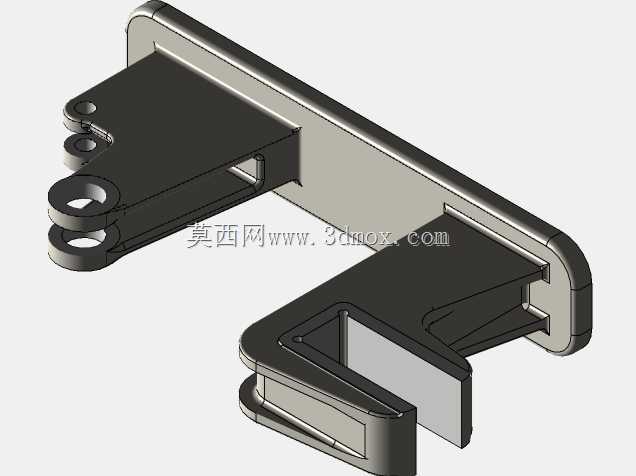

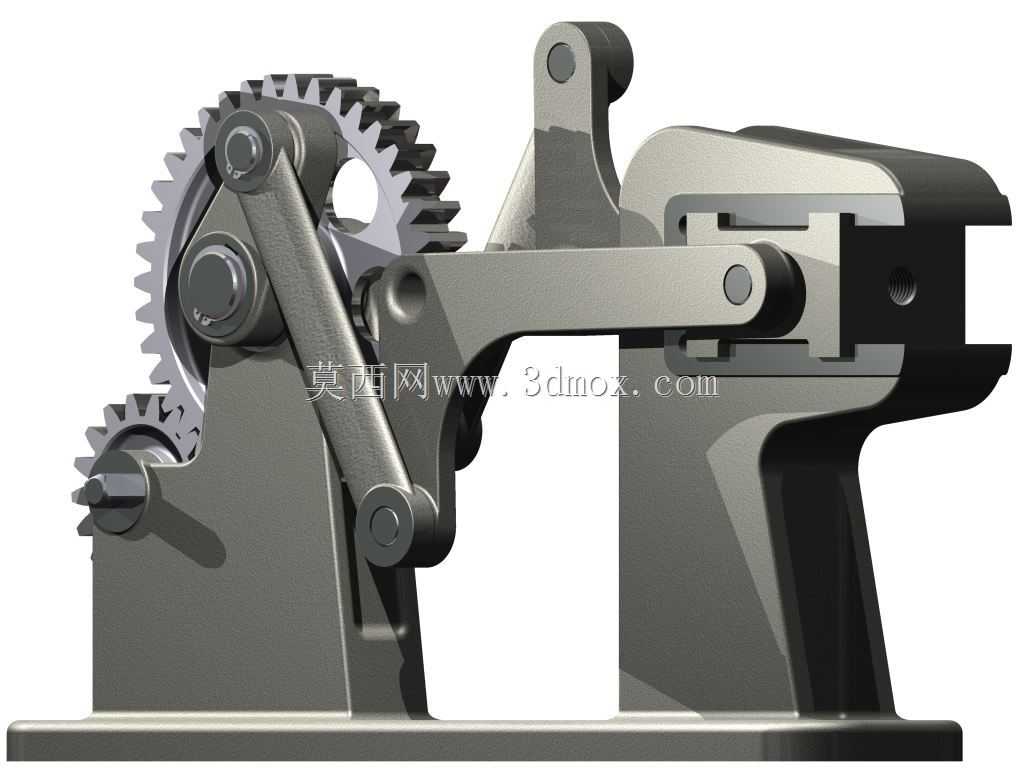

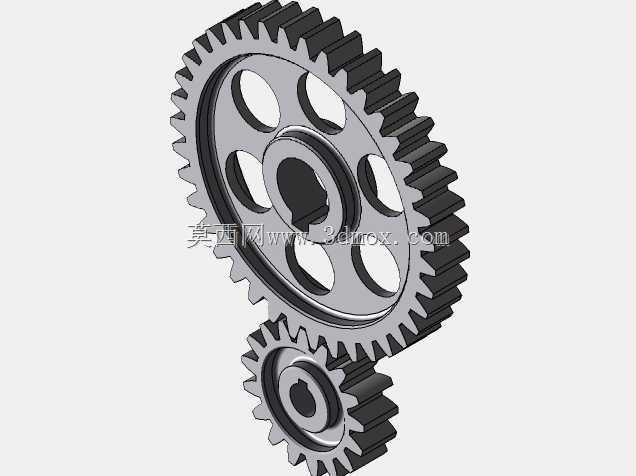

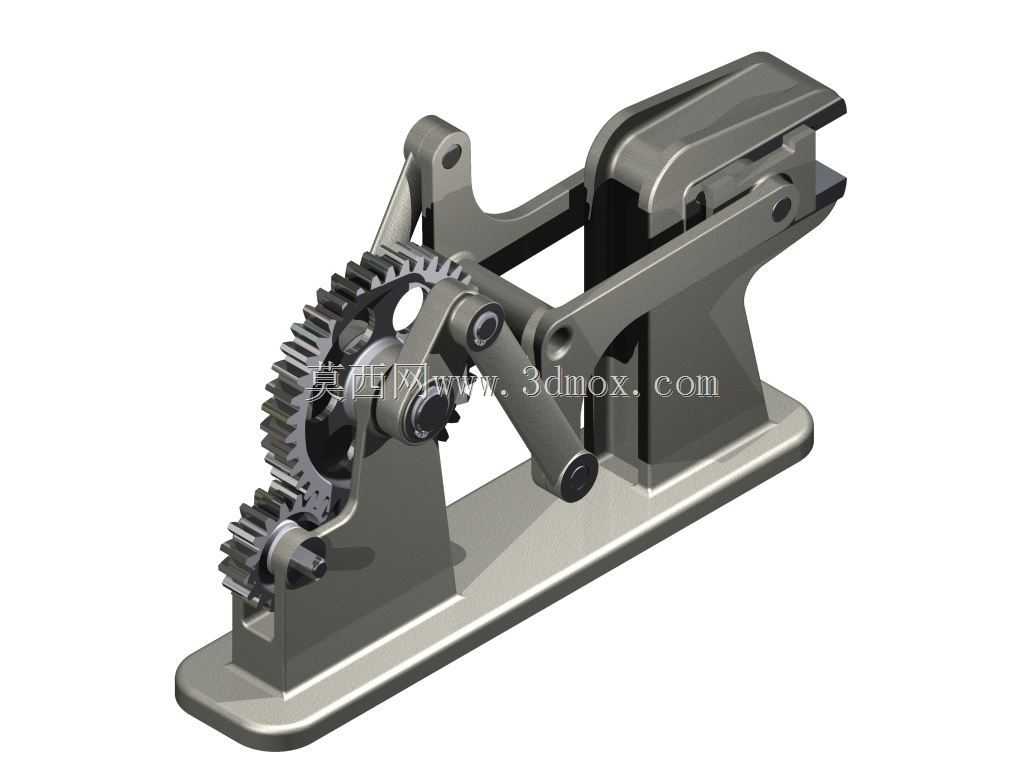

该双曲柄传动结构集成了齿轮啮合传动与连杆铰接传动的双重特性，整体采用卧式安装布局，底部设置一体化铸造式安装基座，基座上预留了对应轴承座的定位安装孔位，安装时可通过螺栓将基座整体固定在设备机架的安装平面上，整体安装边界紧凑，横向跨度适配多数中小型设备的内部安装空间，纵向高度不会占用过多设备竖向布局空间，能够灵活嵌入各类设备的传动腔内部。结构中主动端通过齿轮组实现动力输入的一级减速，齿轮采用渐开线直齿设计，啮合间隙经过合理调校，既保证传动过程的平稳性，也能有效降低高速运转下的冲击噪音；两组曲柄构件通过铰接销轴与连杆、机架形成闭环四杆结构，铰接位置均配置了耐磨轴套与滚动轴承，能够长期承受交变载荷下的转动摩擦，减少机构运转过程中的磨损量，延长整体使用寿命。

在设计思路上，该结构针对双曲柄机构的运动死点、运动停歇特性做了针对性优化，通过合理配比各杆段的长度参数，让机构在运转过程中能够在滑块行程的极限位置与中点位置形成短暂的静止时刻，这一特性恰好匹配自动化生产中需要工件短暂停留完成加工、检测工序的需求，无需额外添加复杂的凸轮或电控停歇结构，仅靠纯机械结构即可实现精准的动作时序，大幅降低设备的制造成本与后期维护难度。机构的滑块输出端设置了通用的工件装夹接口，可根据实际生产需求加装推料头、夹具或者检测探头，适配不同场景的作业需求；整体构件的受力路径经过反复校核，曲柄、连杆等受力部件均采用等强度截面设计，在保证结构刚度、满足重载传动需求的前提下，尽可能削减非受力区域的材料余量，降低机构整体的自重与运转惯量，让机构在高速运转状态下也能保持良好的动态稳定性，不会出现明显的振动或动作偏差。
