间歇驱动

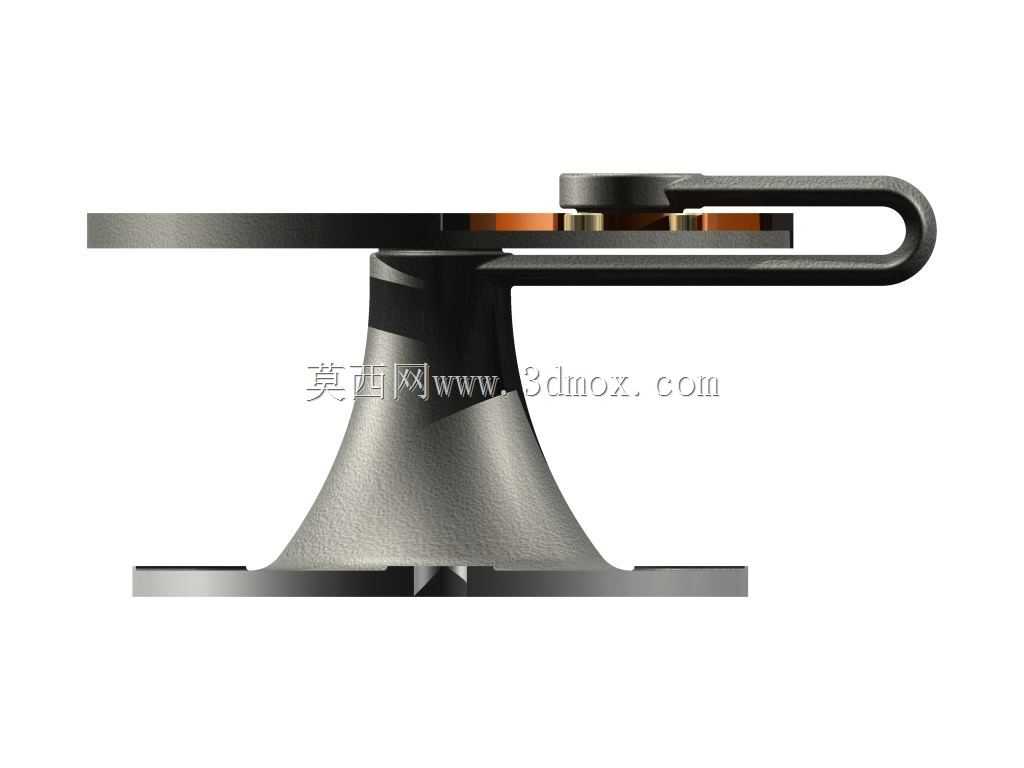

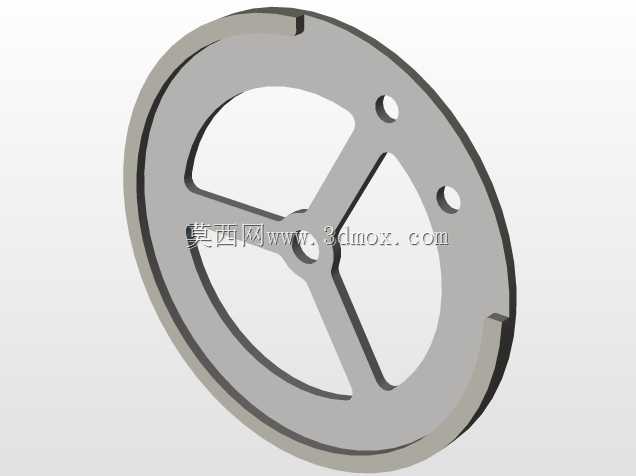

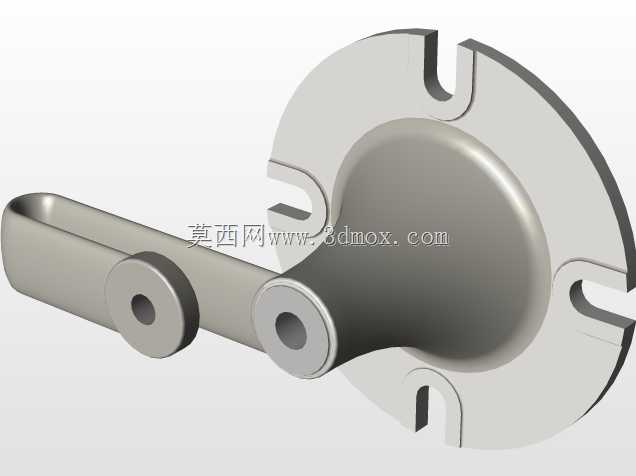

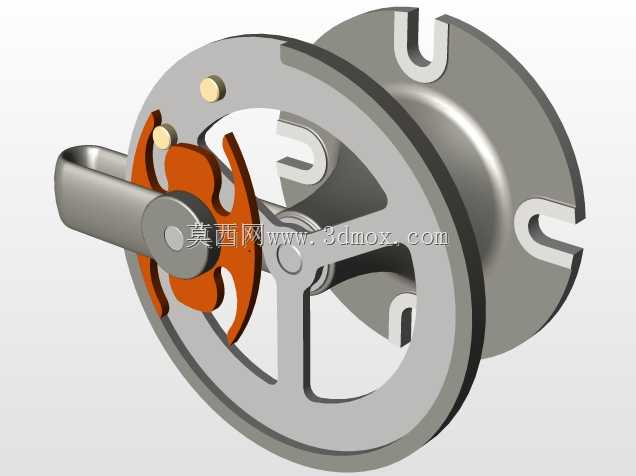

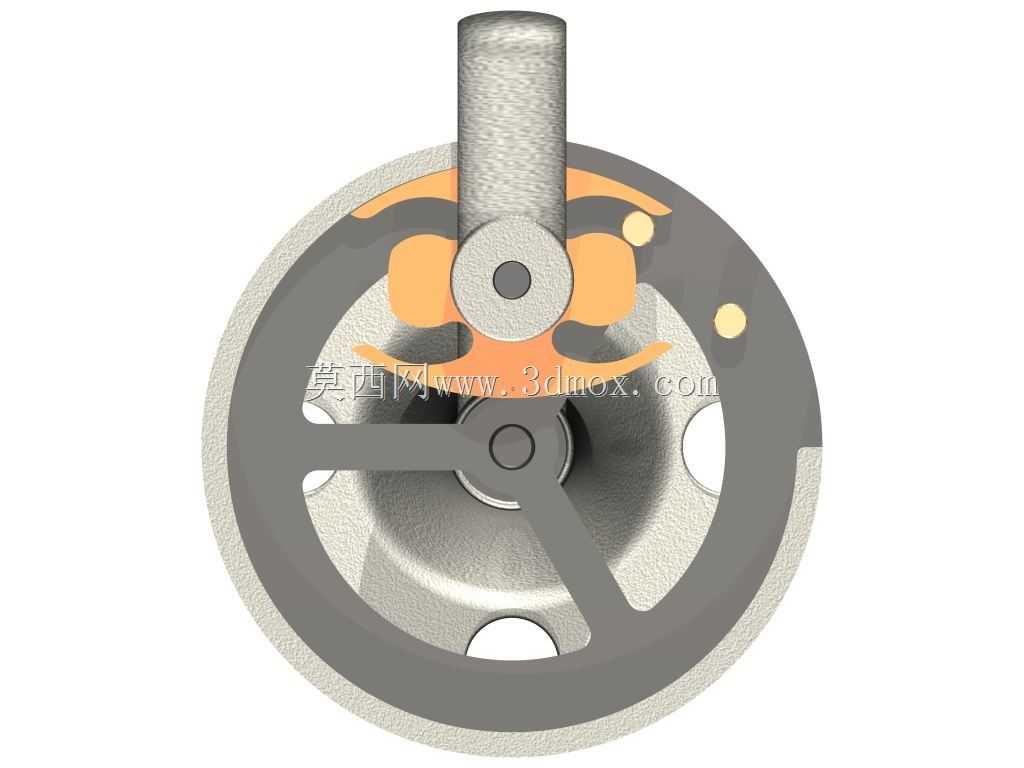

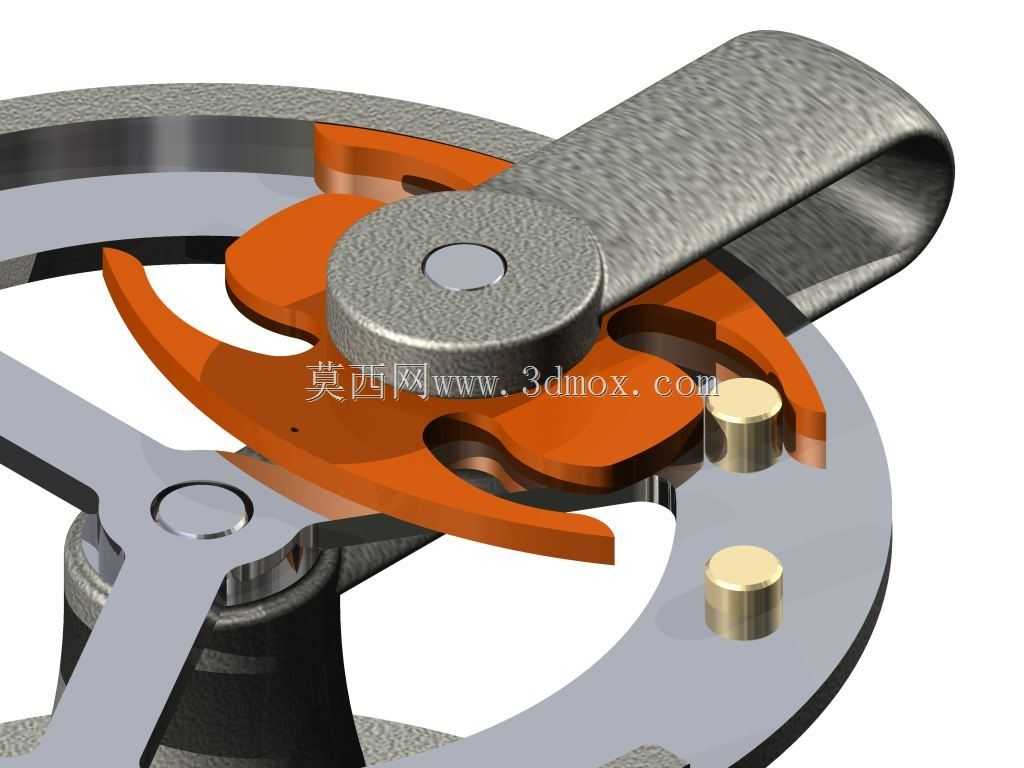

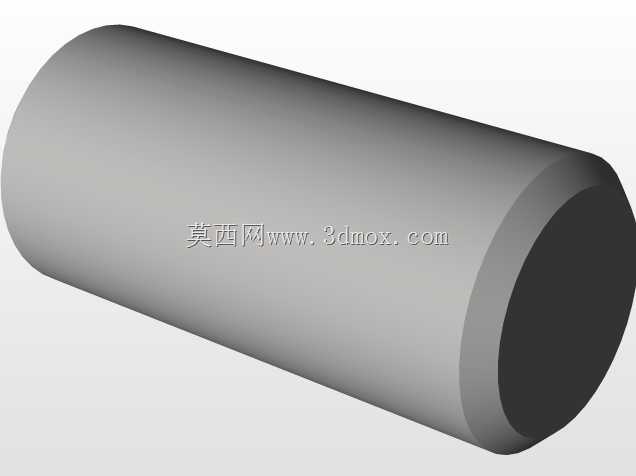

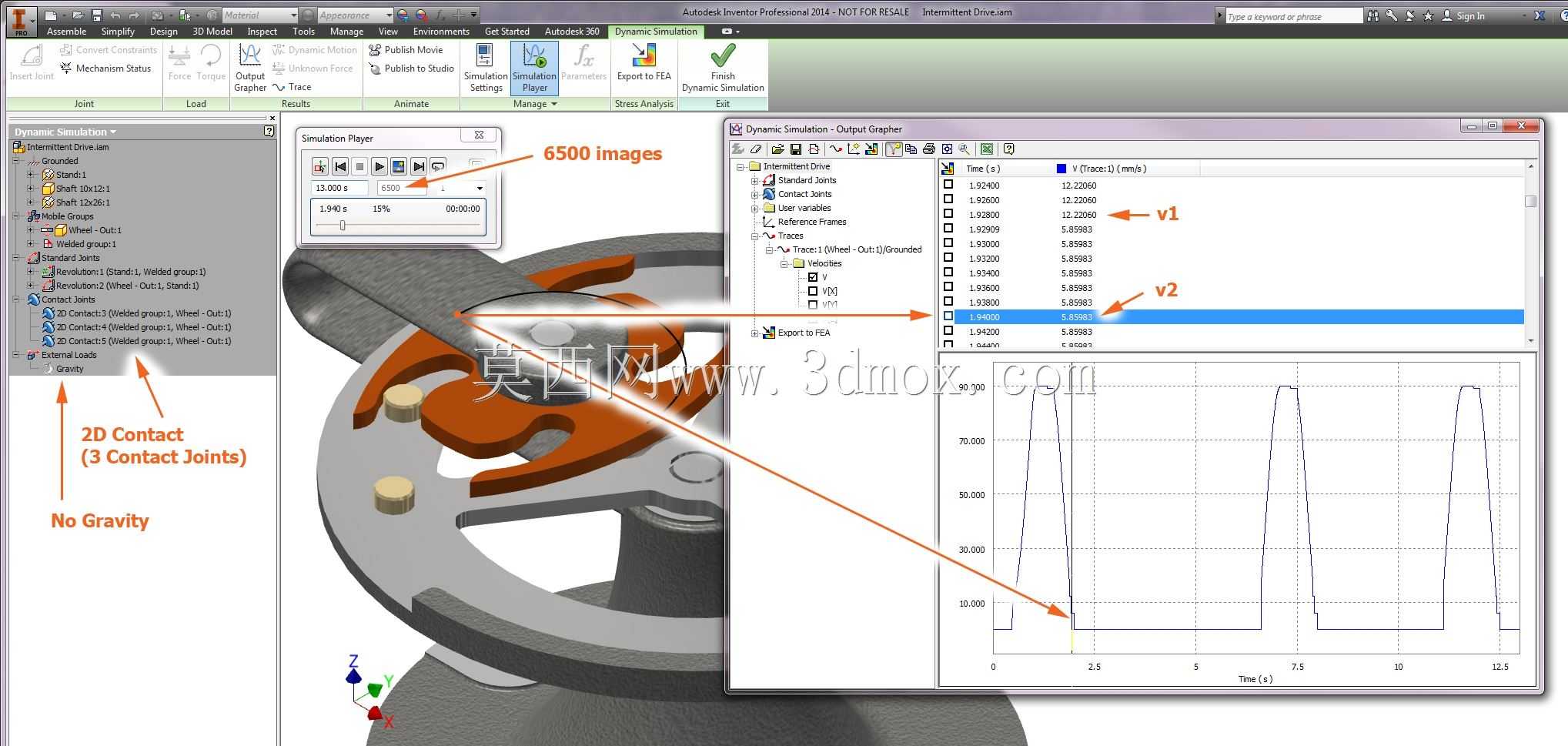

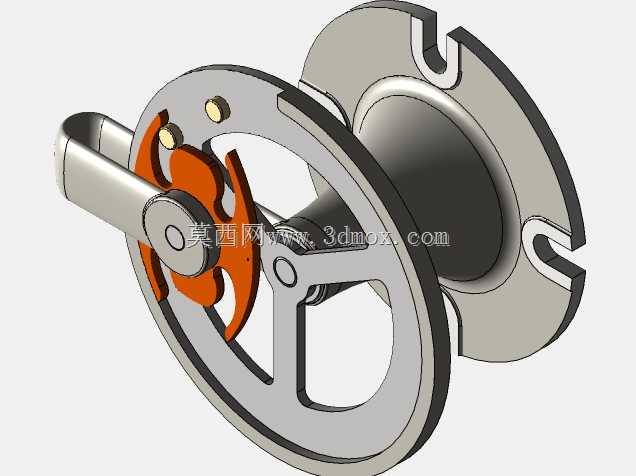

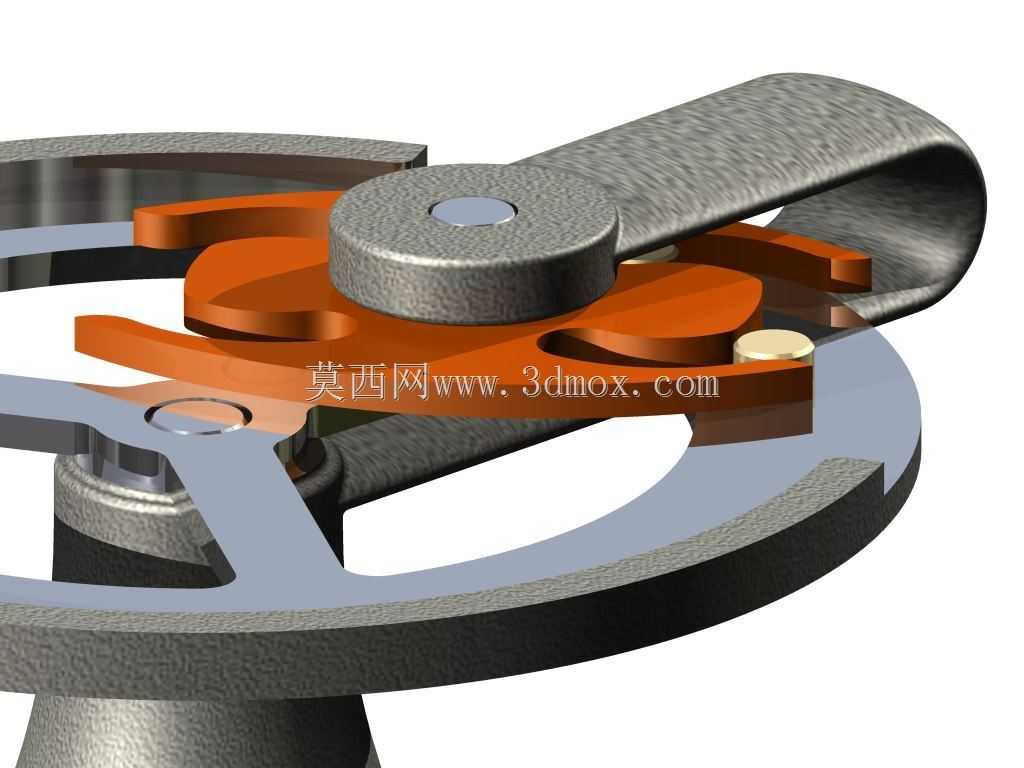

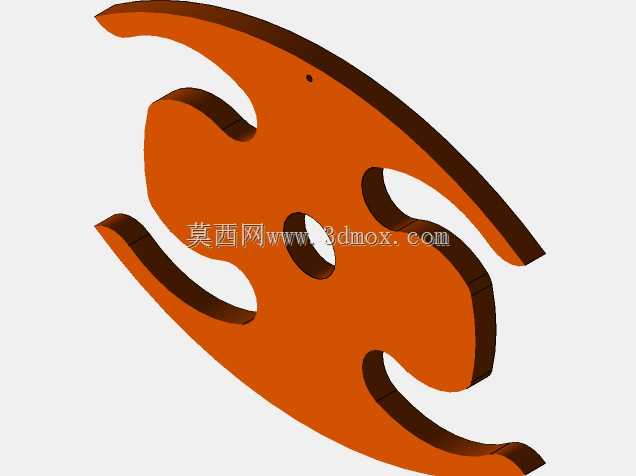

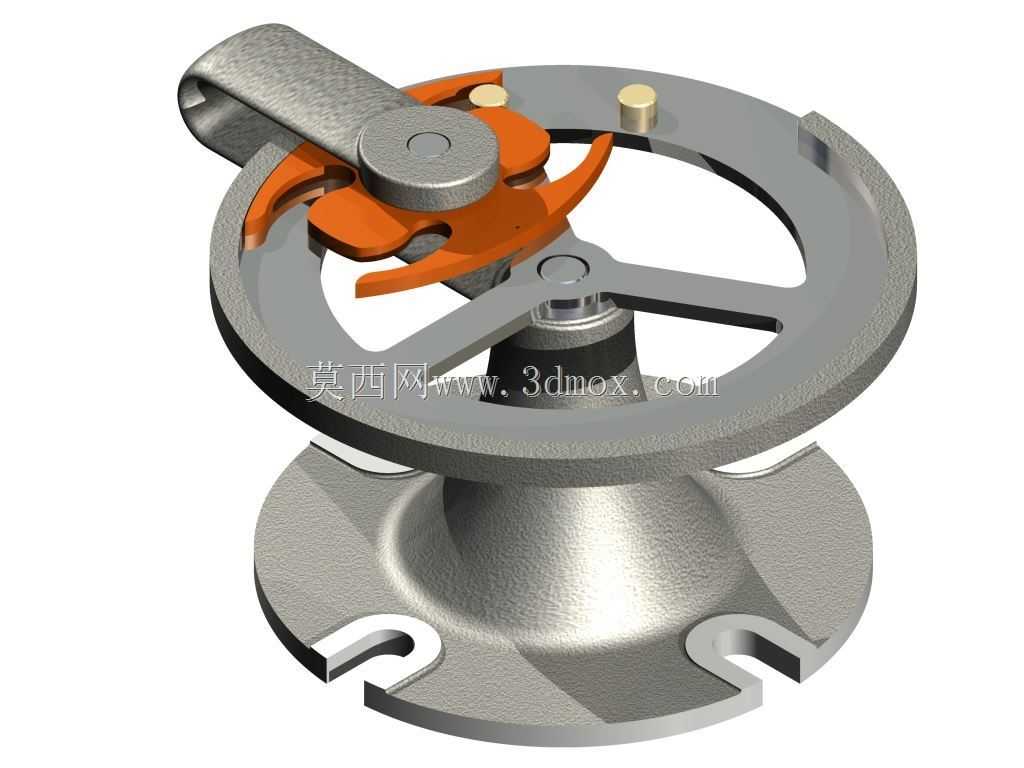

使用Autodesk Inventor 2014作为运动仿真制作的原始项目。该动作是由于施加在“车轮入位”（10转/分=60度/秒）上的两种感觉的运动造成的。模拟不包括任何摩擦或碰撞恢复。“车轮入位”旋转，两个销与“车轮出位”的侧壁碰撞。这是“轮出”旋转的来源。值得注意的是，“轮出”旋转180度° 只有90岁° 旋转“轮入”。一方面，销和“轮出”通道之间的间隙很小，另一方面，“轮出”和“轮入”通道的壁之间的间隙很小，这使我们能够看到零件的哪一侧在移动过程中发生碰撞。如果你有一双好眼睛，那么你可以在动画中看到移动部件在各自间隙内的微小位移。如果你查看“Output Grapher.jpg”图片中的速度图，提到的位移也很明显。一些额外的细节是必要的。“轮出”中的通道几何结构很难定义，因为两个销都与“轮出”接触时会有力矩。这里介绍的几何是一个粗略的解决方案-因为有限的合理时间，我花在这个项目。另一个重要的细节与Inventor软件有关。“接触集”/“激活接触解算器”组合在手动移动零件时非常有效，但在尝试使用Inventor Studio创建动画时没有考虑到这一点-我不知道这一点。。。这就是为什么我使用“发布到Studio”工具将数据传输到Inventor Studio的动态模拟。如果使用Inventor，则必须下载单个目录中的所有文件，然后使用Inventor 2014、2015…打开.iam文件，输入Environments/Dynamic Simulation并单击“播放”按钮。如果你不得不等待太多的模拟，你可以应用1300张图片，而不是6500张图片（参见Output Grapher.jpg图片）
