工字钢配套推旅行拉杆小车三维结构

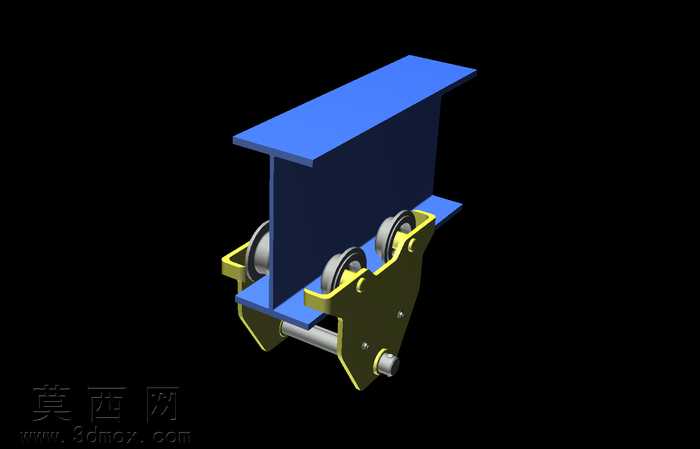

本作品为适配工字钢轨道的推旅行拉杆小车三维建模成果，建模阶段依托NX平台完成全参数化结构搭建，首先以标准工字钢截面参数为基准，确定夹持滚轮组的中心距与安装基准，确保滚轮轮槽与工字钢翼缘的贴合间隙控制在合理公差范围内，避免运行卡滞或脱轨风险。建模过程中对承载支架做了结构优化，采用弯折式钣金支架作为主体承力结构，支架上预留滚轮销轴安装孔、拉杆铰接孔位，所有孔位均做同轴度约束，保证装配后滚轮转动顺滑无偏摆。材质渲染阶段，工字钢主体采用哑光蓝色结构钢材质，还原工程场景中常用的型钢涂装效果；承载支架采用暗黄色金属漆材质，模拟工装类构件的防锈涂装质感；滚轮部分采用灰色硬质尼龙搭配金属销轴的材质组合，通过材质粗糙度参数区分尼龙轮面的耐磨磨砂质感与销轴的金属高光质感，铰接位置的金属轴套添加轻微的磨损做旧效果，提升模型的真实感。结构设计上，四组滚轮分为上下两排对称夹持工字钢上下翼缘，既可以承受竖直方向的额定载荷，也能抵抗水平方向的侧向力，保证小车沿轨道运行时的稳定性；前端铰接的拉杆结构可调整施力角度，适配不同推行场景的操作需求，支架底部的承托平台可固定载物构件，满足10单位额定载荷下的承载需求。设计思路围绕轨道载物移动的实际工况展开，优先保证结构的可靠性与装配合理性，所有零件均按照实际加工工艺设计，钣金支架的弯折半径、销轴的配合公差、滚轮的轮槽弧度都参考通用五金配件的行业标准设定，整体模型无冗余结构，各部件之间的装配关系清晰，可直接用于工装方案展示、结构原理演示或后续的工程出图参考，渲染阶段采用黑色背景突出主体结构，通过三点布光展现构件的轮廓层次与材质细节，清晰呈现滚轮与工字钢的配合关系、支架的承力结构形态。
