U型螺栓式排气管道固定夹三维结构设计

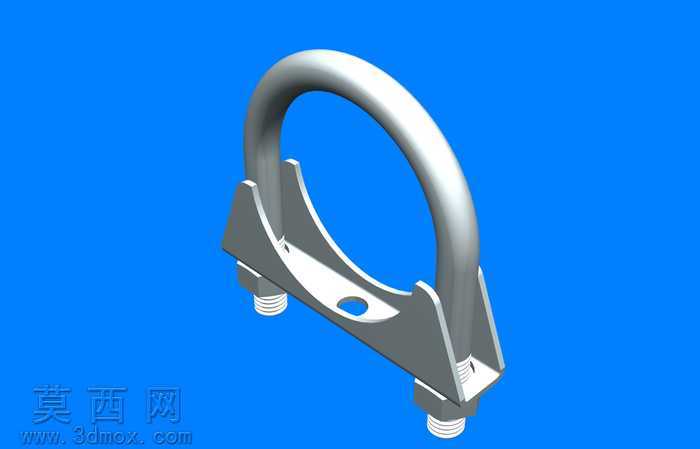

本作品为排气系统专用固定夹的三维参数化模型，采用NX7.5平台完成全流程建模与渲染工作。建模阶段首先梳理产品装配逻辑，将整体拆分为U型弯杆螺栓、冲压成型夹座、六角锁紧螺母三个独立零件分别构建：U型弯杆部分以扫掠命令为核心，先绘制符合管径适配要求的半圆形路径草图，再匹配标准螺纹牙型截面沿路径扫掠生成杆体，两端螺纹段通过螺纹特征命令生成符合紧固件标准的牙型结构，同时对弯杆与直杆过渡处做圆角处理消除应力集中隐患；夹座零件采用钣金冲压工艺逻辑建模，先绘制带圆弧承托面的基体草图，通过拉伸生成基础实体后，对两侧的螺栓穿装立板做拔模处理模拟冲压成型的脱模斜度，承托面中部开设定位安装孔用于夹座与安装基面的固定，同时对夹座所有锐边做倒钝处理还原真实冲压件的工艺特征；螺母零件直接调用标准件库的六角螺母模型，匹配U型杆的螺纹规格完成装配约束。材质与渲染阶段，为金属零件赋予镀锌钢材质，调整金属粗糙度参数模拟五金件表面的亚光镀锌质感，设置高饱和度蓝色纯色背景突出产品轮廓，添加定向光源打亮U型杆的圆弧曲面，还原金属表面的自然反光效果，清晰呈现零件的结构细节。结构设计上，该排气夹采用U型螺栓环抱管道、夹座承托管壁下部的锁紧结构，通过两端螺母的旋紧实现对排气管道的抱紧固定，夹座的圆弧承托面与管道外壁完全贴合，可均匀分散夹紧力避免管道局部受压变形，中部的安装孔可配合螺栓将整个夹体固定在设备机架或车身结构上，整体结构简单可靠，装拆便捷，可适配对应外径的金属排气管道的安装固定需求，建模过程中所有配合尺寸均做公差校验，确保虚拟装配下无干涉问题，各零件的壁厚、螺纹参数均符合通用五金件的设计规范，可直接用于后续的工程图导出或加工参考。
