带加强筋塑料安装固定支架结构设计

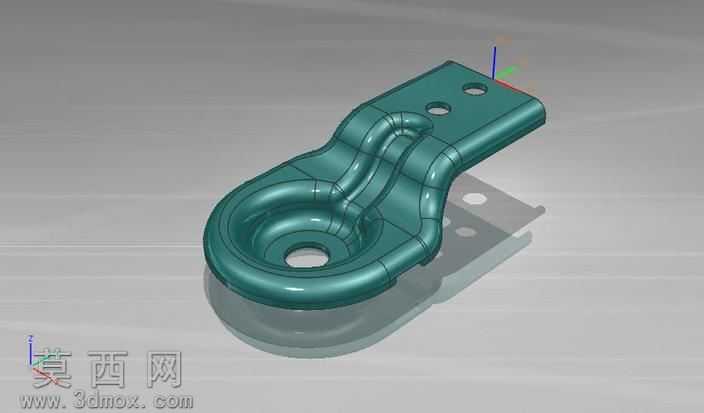

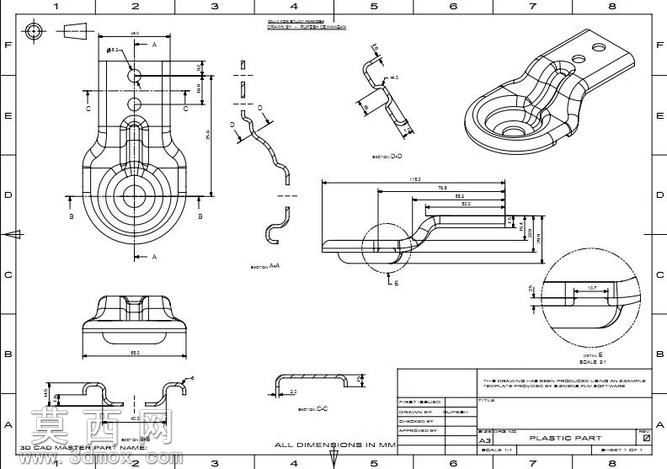

本塑料部件为安装固定类支架构件，采用NX三维软件完成全参数化建模，建模过程遵循注塑件设计规范，完整还原了构件的所有结构细节。首先从主体轮廓草绘入手，精准绘制支架一端的环形安装基座轮廓，另一端的平直安装板轮廓，以及中间过渡段的曲面走向，通过拉伸、扫掠等基础特征搭建模型主体框架。针对支架受力需求，在中间过渡区域设计了对称分布的弧形加强筋结构，筋位厚度均匀过渡，既提升了构件整体的抗弯折、抗形变能力，又避免了注塑成型过程中出现壁厚不均导致的缩痕、翘曲问题。环形基座中心预留了圆形安装通孔，平直安装板上对称布置两个同规格安装孔，孔位边缘均做了微小倒角处理，既去除锐边提升装配安全性，也能在注塑时改善熔体流动状态，减少孔位处的应力集中。模型的曲面过渡部分采用G1连续相切处理，所有转角位置均设置了符合注塑工艺要求的圆角，无尖锐棱角，既提升了构件的外观质感，也能有效分散使用过程中的载荷应力。材质设定为常用的工程塑料ABS，渲染阶段赋予模型半光泽的青绿色塑料材质，添加了合适的环境反射与光影效果，清晰呈现出构件的曲面起伏、筋位结构与孔位布局，直观展示设计细节。设计过程中充分考虑注塑成型的工艺性，整体壁厚控制在均匀合理区间，加强筋厚度不超过主体壁厚的百分之六十，避免成型缺陷；同时兼顾装配需求，所有安装孔的位置精度、安装面的平面度都在建模阶段做了公差预留，确保该支架能够适配对应装配场景，实现稳定的连接固定功能，可直接用于后续的结构验证、模具设计参考等工作。
