工业重型破碎设备三维结构设计方案

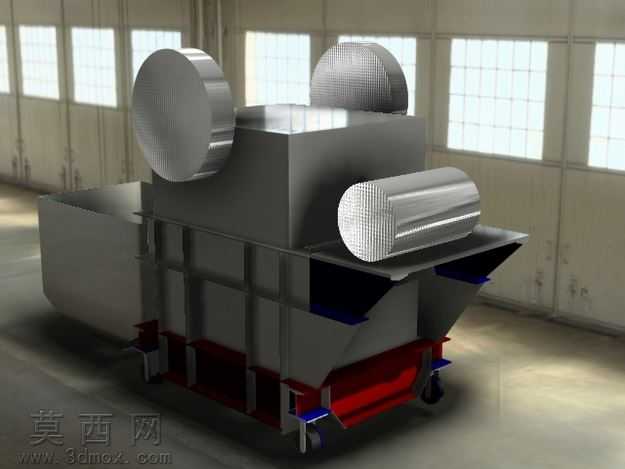

本作品为工业用重型破碎机的三维设计方案，建模阶段严格遵循机械设计规范，对设备的整体布局与各功能模块进行了1:1比例的参数化构建，确保各部件的装配公差符合重型机械加工与装配的实际要求。建模过程中首先搭建设备的主体承载框架，采用加厚钢板焊接结构的设计逻辑，对机架的受力部位进行了加强筋的合理排布，保证设备在大载荷破碎作业下的结构强度与抗形变能力。设备上部设置两组对称布置的飞轮配重结构，建模时精准还原了飞轮的轮辐造型与配重比例，通过飞轮的蓄能特性平衡破碎作业中的载荷波动，降低驱动端的动力冲击。中部的破碎腔体采用模块化分层设计，分别构建了进料导料结构、动颚/锤击作业区、出料筛分通道三个核心功能段，导料板设置了合理的倾斜角度，确保待破碎物料能够顺畅进入作业区域，避免卡料堵料的问题；破碎作业区的易损件部位采用了可快拆的装配结构设计，方便后期运维过程中的部件更换。设备侧部突出的驱动连接轴结构，建模时还原了轴肩、键槽、轴承安装位的细节特征，能够直观展示动力输入的传动路径。下部的出料区域设置了可调节的出料导槽与移动支撑脚轮，导槽可根据出料输送需求调整倾斜角度，脚轮搭配锁止结构，兼顾设备的移位便利性与作业时的固定稳定性。渲染阶段采用工业厂房室内光照环境，对不同部件赋予了对应的材质属性：机架主体采用哑光深灰金属漆材质，还原重型焊接钢结构的厚重质感；飞轮与传动轴采用抛光金属材质，体现机加工金属部件的表面光泽；下部出料结构采用醒目的红色防锈漆材质，符合工业设备的安全色设计规范；底部脚轮采用橡胶与金属组合材质，还原真实部件的材质差异。整体设计围绕破碎机的实际作业需求展开，在保证结构合理性的前提下，完整呈现了设备的外观造型、装配关系与功能布局，可用于设备方案展示、结构校核、生产加工参考等场景，能够直观展现重型破碎设备的设计逻辑与作业原理。
