七缸径向燃油动力发动机结构设计

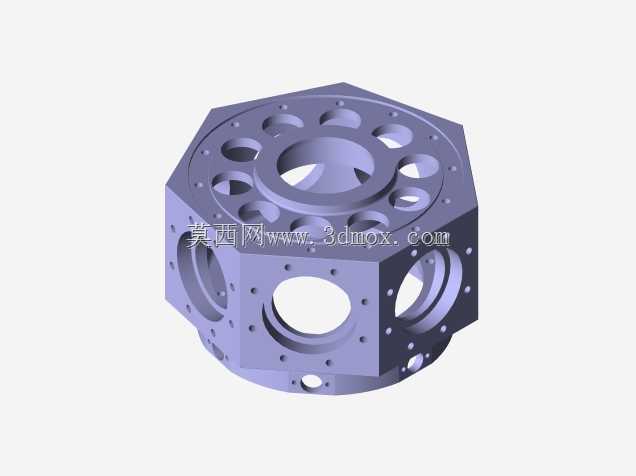

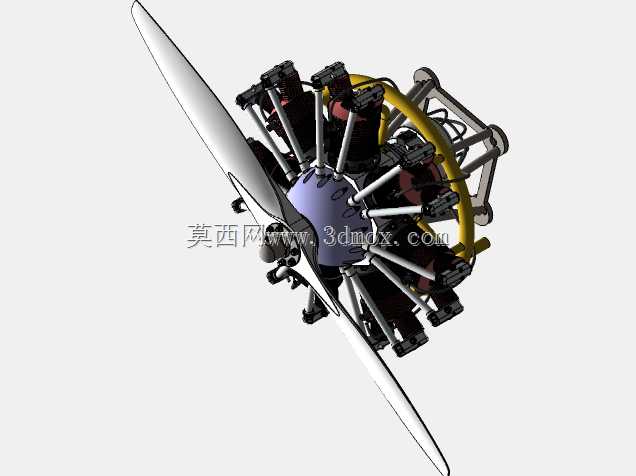

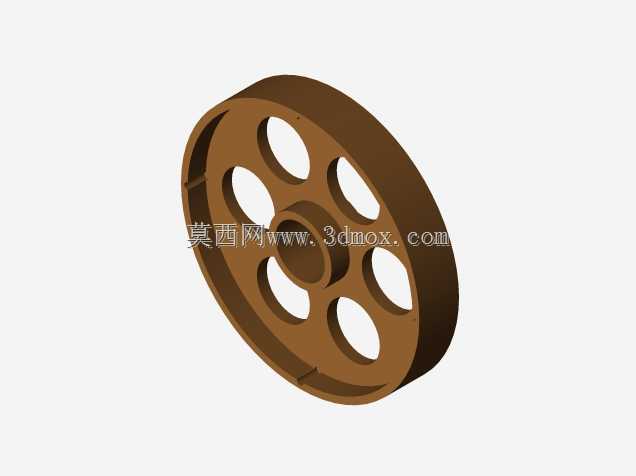

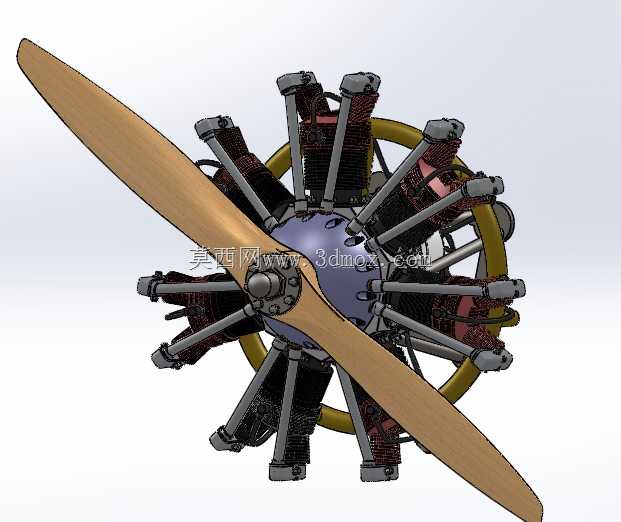

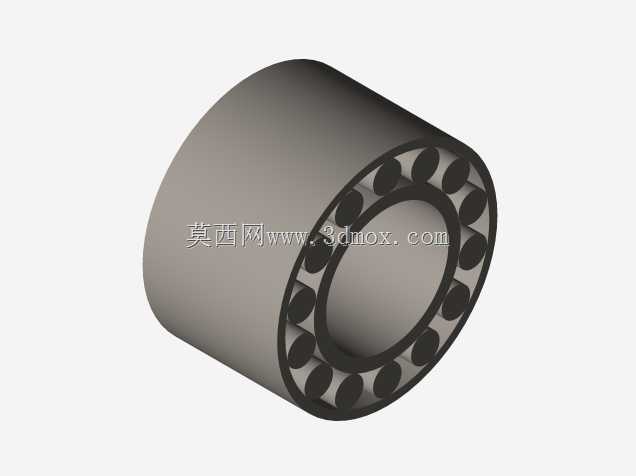

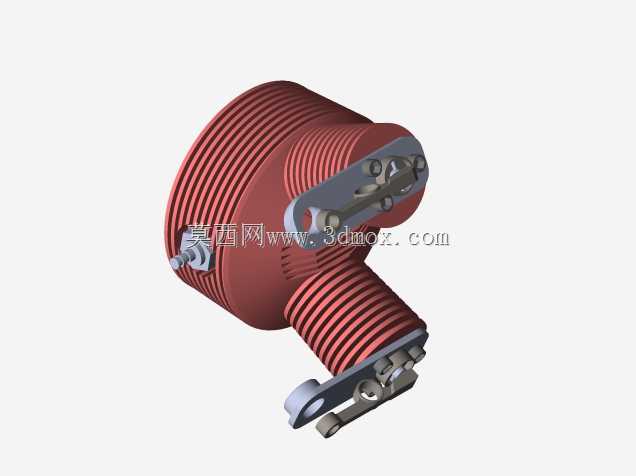

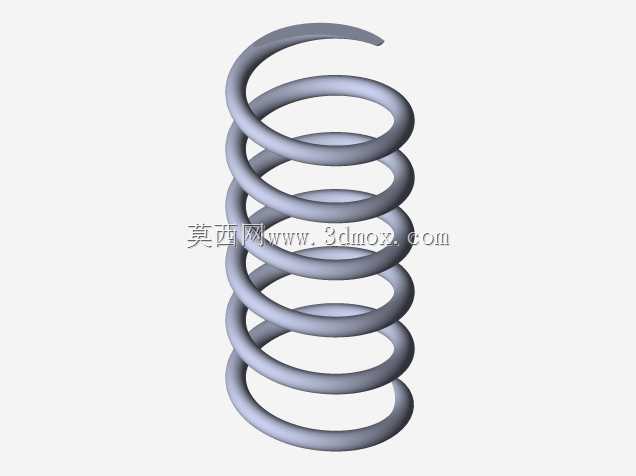

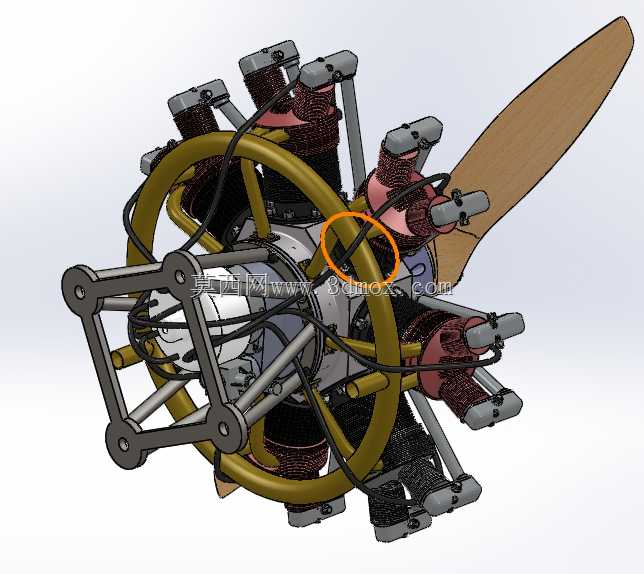

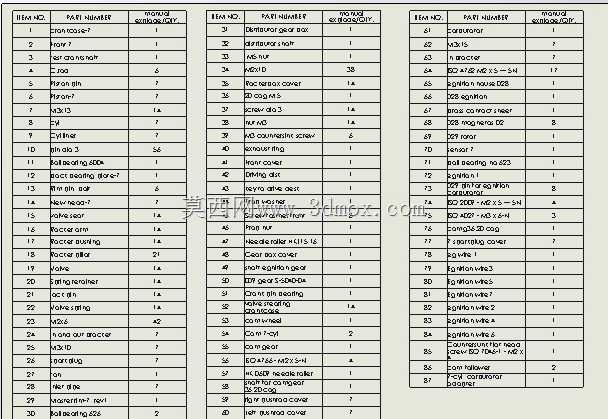

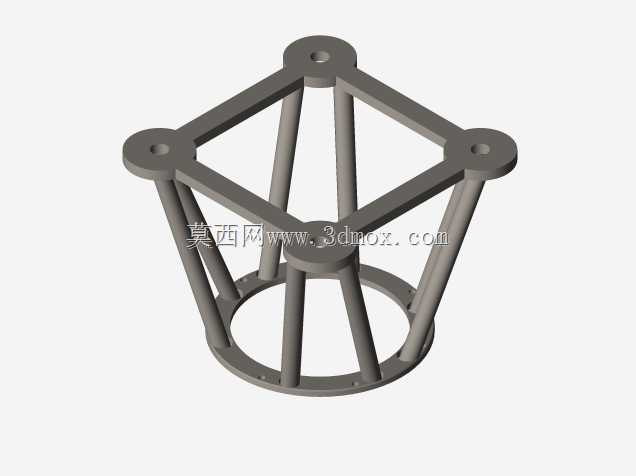

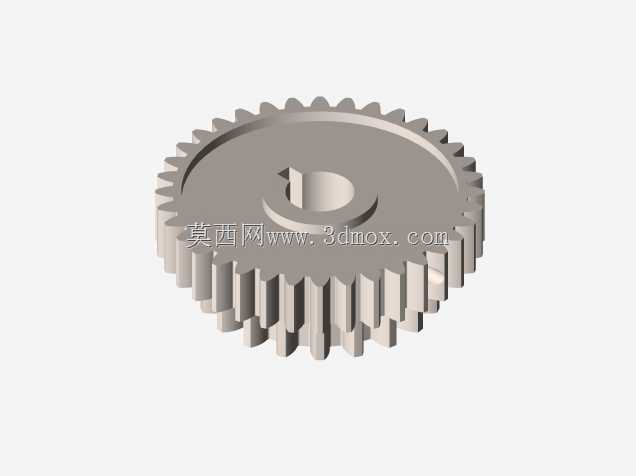

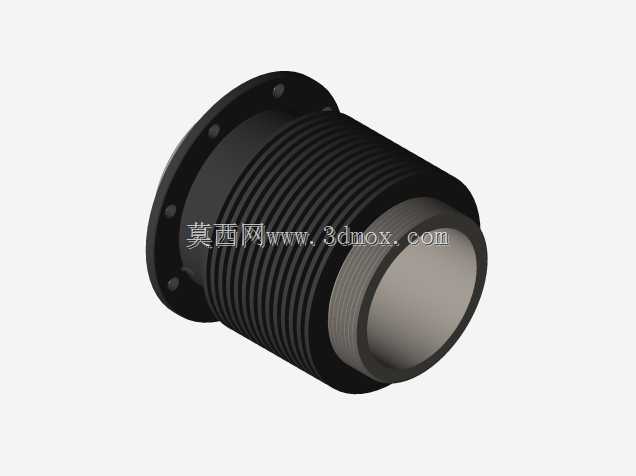

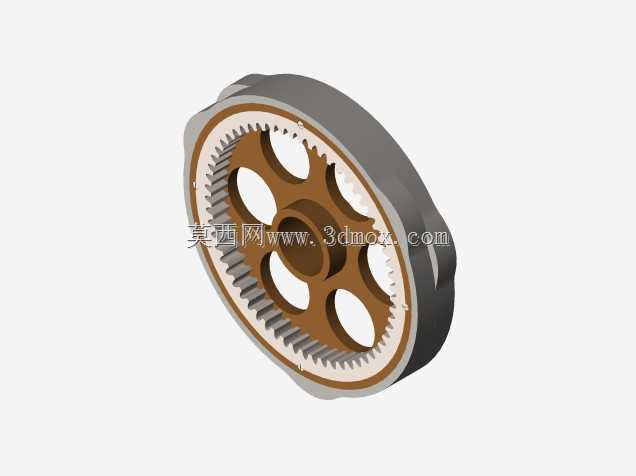

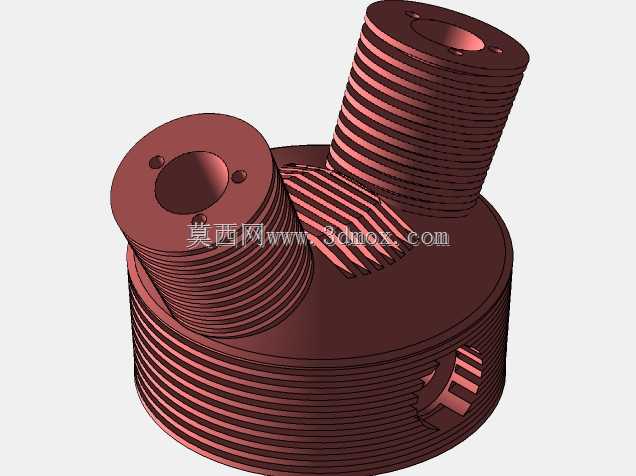

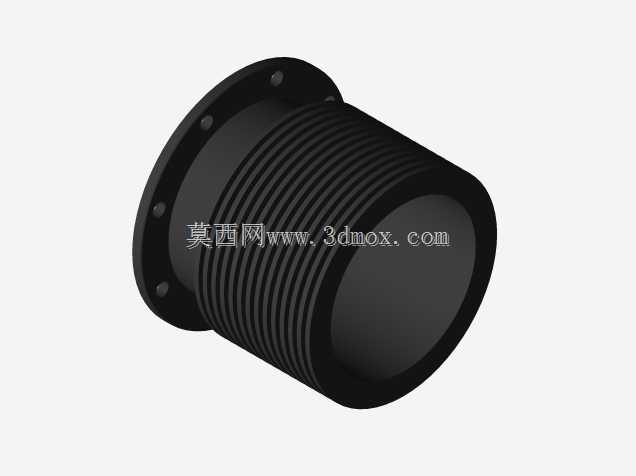

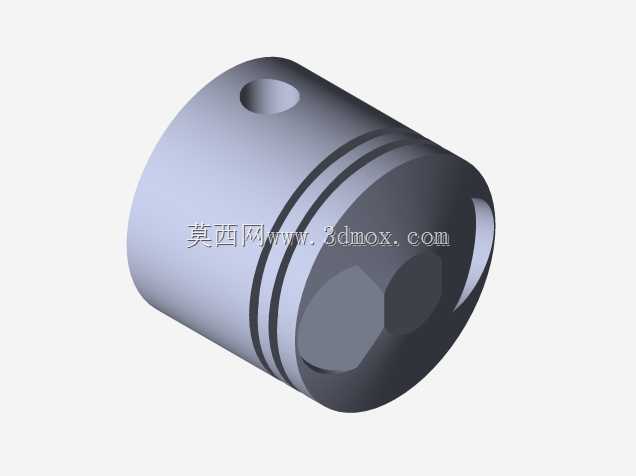

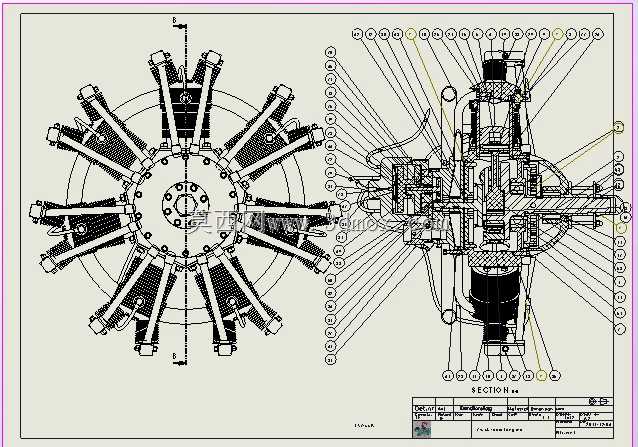

这款七缸径向动力装置，主要面向小型航模动力配套、小型便携动力单元、实验教学动力演示等场景使用，可作为小型固定翼航模、轻型无人动力平台的核心动力源，也可用于内燃机原理教学的实体演示载体，帮助学习者直观理解径向排布内燃机的做功逻辑与结构组成。该动力装置采用径向七缸排布结构，相比同排量直列或V型动力结构，拥有更紧凑的轴向尺寸，曲轴受力更均匀，运转过程中的振动幅度更小，能够在较小的安装空间内输出更平顺的动力，适配对轴向安装长度有严格限制的动力搭载场景。设计过程中围绕小排量高功率密度的需求展开，采用1/4冲程工作循环设计，缸径设定为26毫米，活塞行程28毫米，总排量50毫升，适配燃油与石油混合燃料的电子点火工作模式，每个气缸围绕中心曲轴呈等角度圆周排布，共用同一根曲轴输出动力，配气机构、点火组件、供油管路均围绕中心轴做环形布局，最大化利用径向空间，减少冗余结构带来的重量与体积浪费。从安装边界来看，该动力装置的整体外形为规则圆柱形态，所有外接管路、点火接线端子均布置在圆柱端面的环形区域内，安装固定点位围绕中心轴均匀分布，可直接适配标准航模发动机安装架的孔位，无需额外制作转接结构；动力输出轴位于装置中心位置，轴径与连接键槽采用通用小型动力输出接口标准，可直接连接螺旋桨、小型减速箱等负载部件。结构设计上充分考虑了小排量内燃机的散热需求，气缸外壁预留了足够的散热鳍片布置空间，环形排布的结构让每个气缸都能直接接触流经的冷却气流，无需额外加装复杂的液冷散热结构，降低了整体重量与结构复杂度，同时每个气缸的进排气通道独立设计，避免相邻气缸之间的进排气干扰，保证每个气缸都能获得充足的进气量，提升燃烧效率与动力输出稳定性。整套结构的零部件采用模块化设计思路，活塞、连杆、曲轴、气缸套等易损部件均采用通用互换性设计，后期维护更换配件无需复杂的定制加工，降低使用与维护成本，同时环形排布的结构让日常维护时可直接对单个气缸进行拆装操作，无需拆解整个动力单元，大幅提升维护便捷性。
