桶式旋风分离吸尘装置结构设计

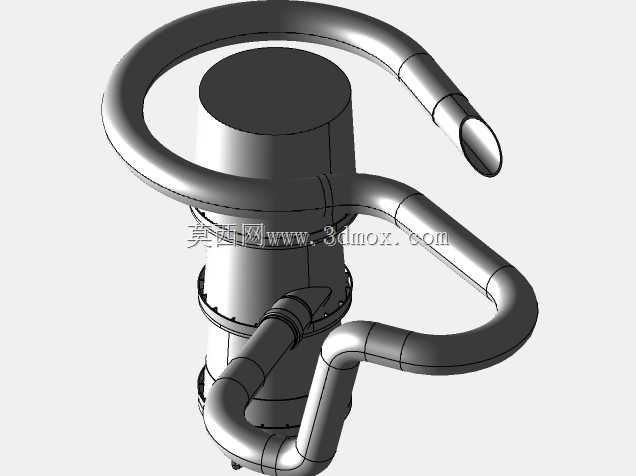

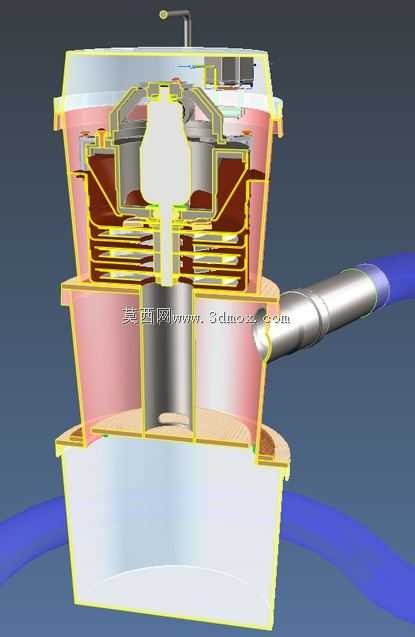

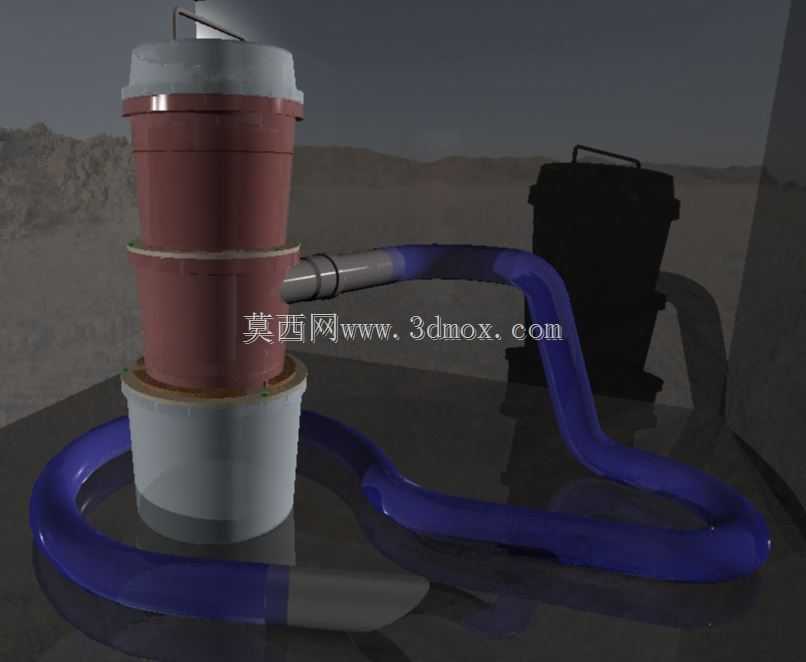

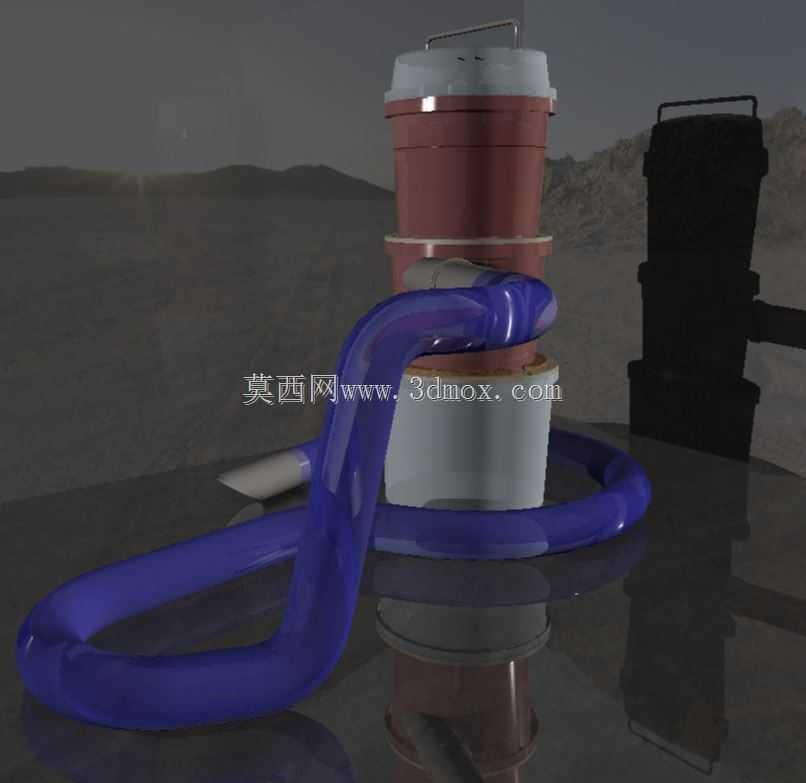

这款桶式旋风分离吸尘装置，主要面向小型加工车间工位除尘、家庭深度清洁、车载清洁以及小型商用场景的尘气处理需求，核心依靠旋风离心分离原理实现尘气的高效分离，相比传统滤网式吸尘设备，能够大幅减少滤网堵塞问题，持续维持稳定的吸尘吸力。设备整体采用立式堆叠桶身结构，底部为集尘储灰腔，中部为核心旋风分离腔，上部为动力与排气腔，三层腔体通过密封卡扣结构实现紧密连接，既保证工作过程中的气密性，也方便用户在尘满时快速拆分倾倒积尘，无需复杂的拆装操作。外置的柔性波纹吸尘管路采用大弧度弯曲设计，管路接口与中部腔体切向接入，含尘气流进入腔体后能够沿腔体内壁形成稳定的旋转气旋，在离心力作用下将密度较大的粉尘、碎屑甩向腔壁，最终沿壁面滑落至底部集尘腔，经过初步分离的气流再经过上部的精滤结构后排出，避免二次扬尘问题。从设计思路来看，该装置优先平衡了分离效率与使用便捷性，立式桶身的直径控制在常规家用桶类尺寸范围内，整体高度适配日常收纳空间，底部集尘腔采用透明材质设计，用户可以直观观察内部积尘量，及时清理避免尘满影响分离效果。安装边界上，设备无需额外的固定安装结构，底部设置防滑支撑结构，放置在平整地面即可稳定工作，顶部设置隐藏式提手，方便用户在不同使用场景间移动转运。吸尘管路的接口采用通用快插规格，可适配不同长度的延长管、扁吸、毛刷头等多种吸头配件，能够应对缝隙除尘、平面浮尘清理、大颗粒碎屑抽吸等不同的清洁需求。设备的管路走向经过优化，大弧度的弯曲结构避免了管路直角弯折造成的风阻损失，能够有效降低动力损耗，提升吸尘效率，同时柔性管路的材质具备耐磨抗老化特性，在日常拖拽使用过程中不易出现破损开裂问题。桶身各层连接位置都设置了密封胶圈，保证气旋形成过程中不会出现漏气问题，维持腔体内稳定的离心力场，确保不同粒径的粉尘都能得到有效分离，减少细小粉尘透过滤网排出的情况，提升清洁过程中的空气质量。
