工业旋风分离除尘组件结构设计

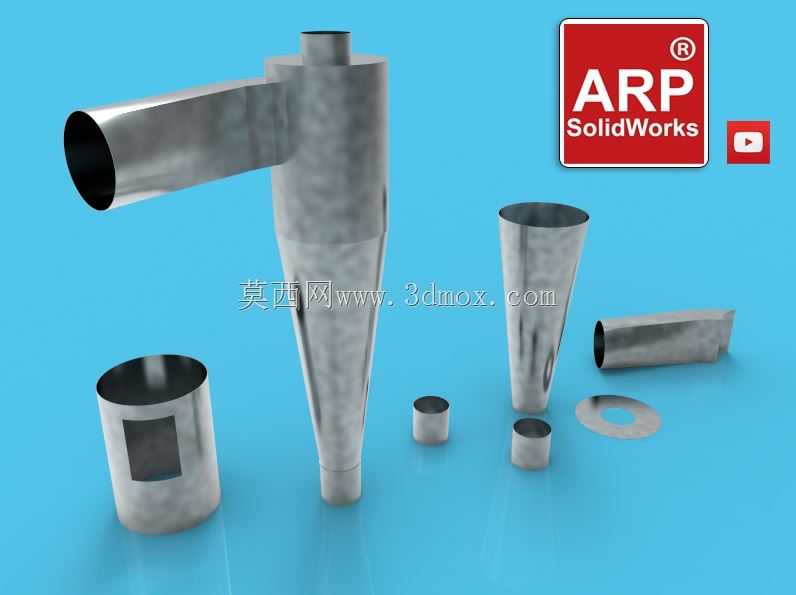

该套旋风分离组件主要应用于工业车间通风除尘、粉体加工工序气固分离、小型工况尾气粉尘收集等场景，是离心式除尘净化系统的核心功能单元，可独立作为初级除尘装置使用，也可搭配滤筒、布袋等精滤组件组成多级除尘系统，适配木工加工、金属打磨、粮食输送、粉体投料等多类产生悬浮粉尘的作业场景，能够在不依赖滤材的前提下通过离心作用完成大部分大粒径粉尘的分离收集，有效降低后端精滤单元的负荷，延长精滤耗材的使用寿命。整套组件采用经典的切向进风结构设计，含尘气流从侧向进风管进入锥形分离腔体后，会沿腔体内壁形成高速旋转的外旋流，在离心力的作用下，密度远大于气体的粉尘颗粒会被甩向腔体内壁，随壁面滑落至底部的集尘段，完成净化的气流则会在腔体中心形成内旋流，从顶部的排气端排出，实现气固两相的高效分离。设计过程中针对不同处理风量的适配需求，拆分了主分离腔体、进风连接段、不同规格的锥形过渡段、底部集尘连接短节、密封垫片等独立部件，各部件采用同轴拼接的装配逻辑，连接端均预留了标准法兰对接边界，可根据现场安装空间灵活调整拼接长度，适配不同高度的安装工位。主分离腔体的进风管采用等径圆形截面设计，可直接对接常规圆形通风管道，无需额外做变径转接；锥形分离段的锥度经过流场模拟优化，避免锥角过大导致内壁附着的粉尘被二次卷吸，也防止锥角过小造成整体设备高度过高占用过多竖向空间；底部设置的多规格短节可适配不同容量的集尘桶，满足不同粉尘产生量工况的清灰周期需求。整套组件的所有外露连接端面均做了平面度公差控制，拼接后可保证整体流道的密封性，避免含尘气流从拼接缝隙溢出造成二次污染；各部件的壁厚均按照常规工业通风系统的承压标准设计，可承受离心风机运行时产生的系统负压，不会出现腔体吸瘪变形的问题；进风端与出风端的中心距、底部安装端面的固定孔位均按照通用通风设备的安装规范预留，可直接固定在常规的设备支架或者车间墙体的安装支座上，无需额外定制转接配件。
