多级轴流式燃气轮机涡轮转子结构

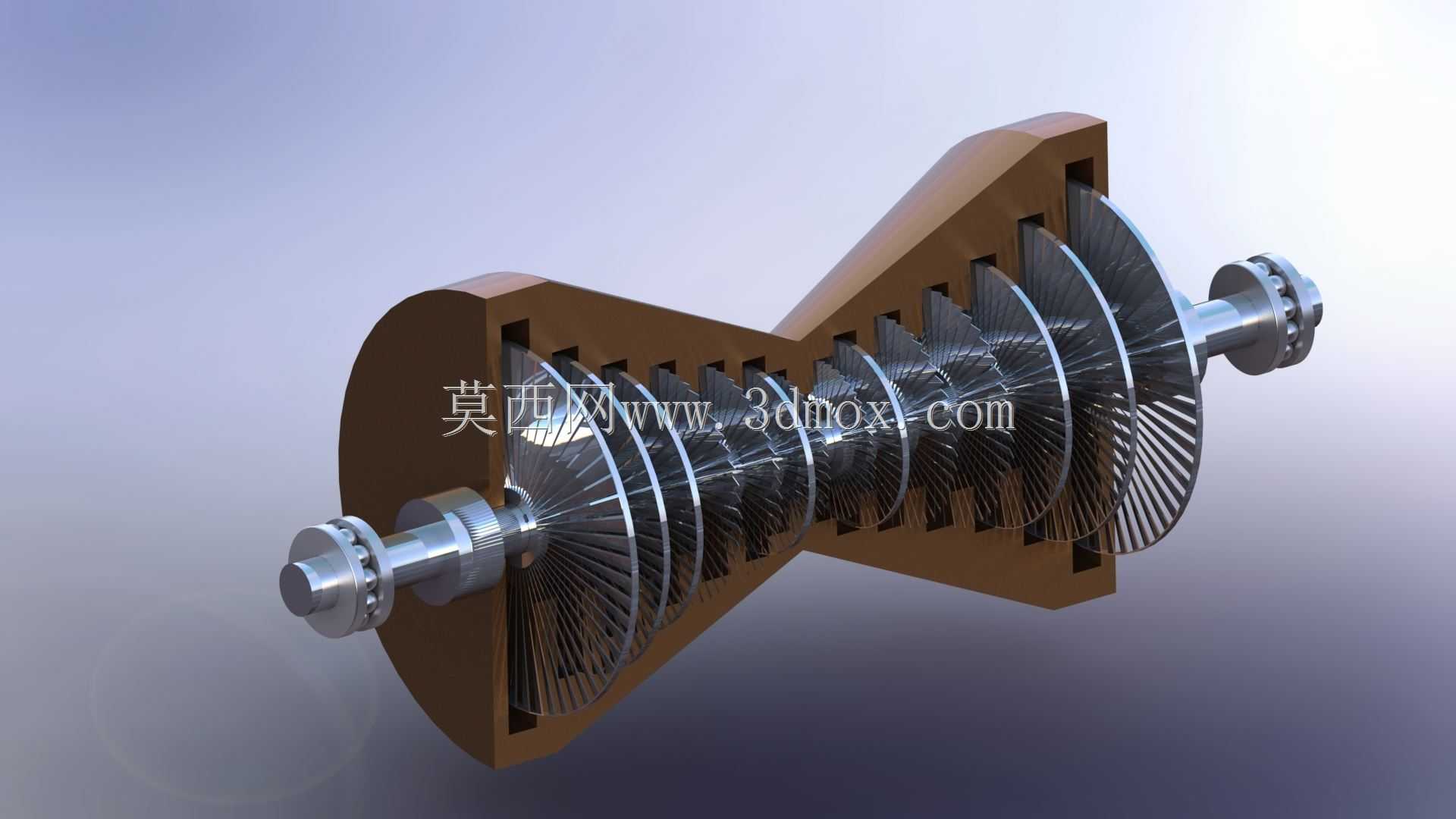

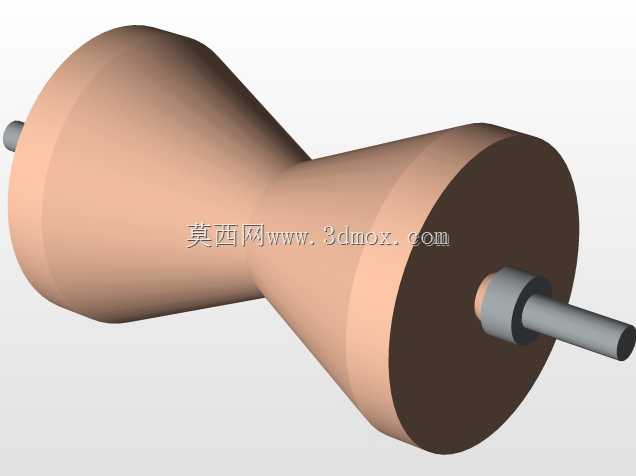

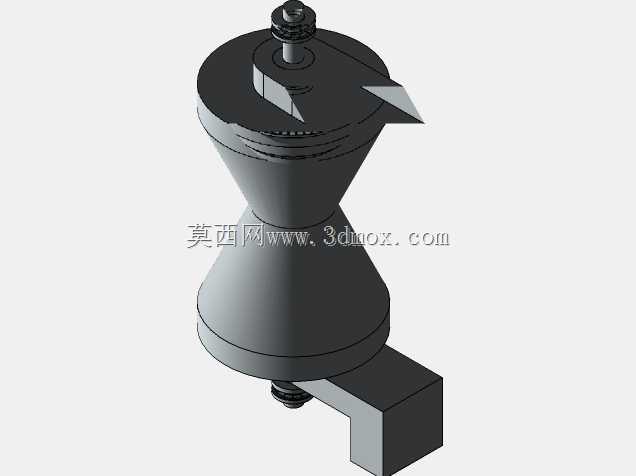

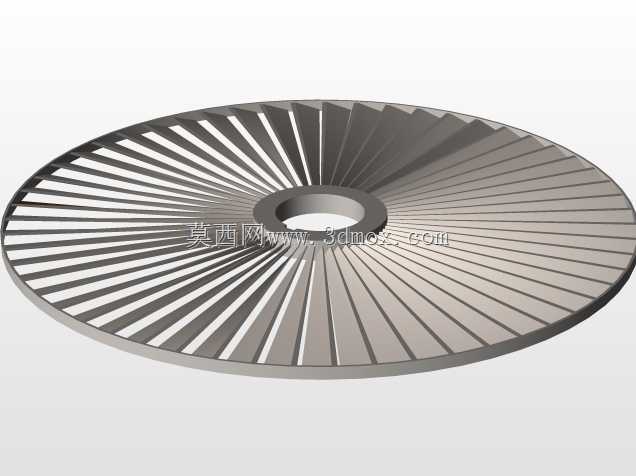

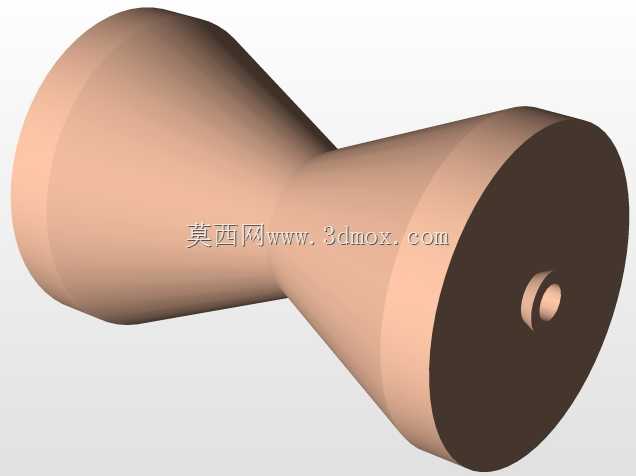

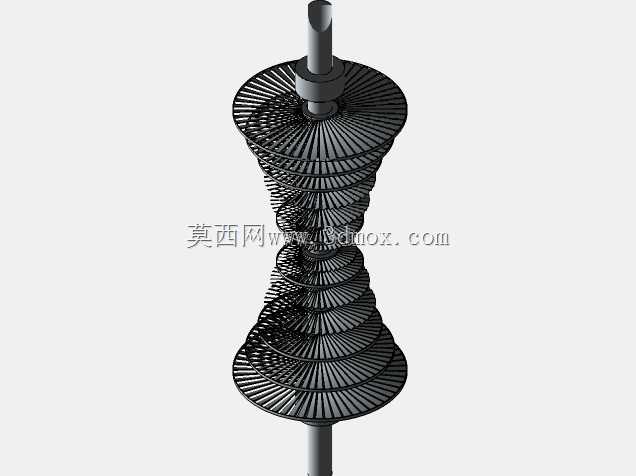

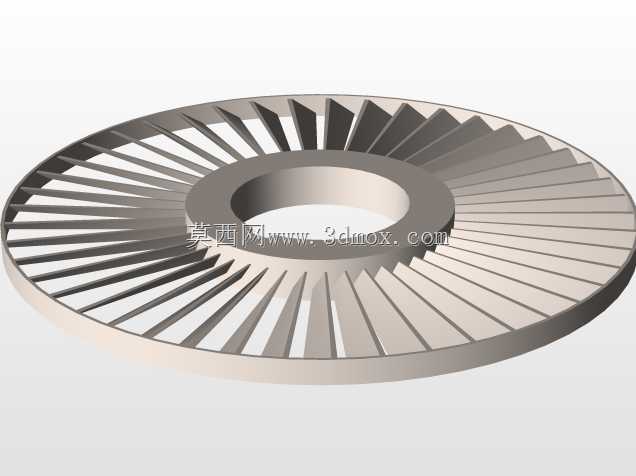

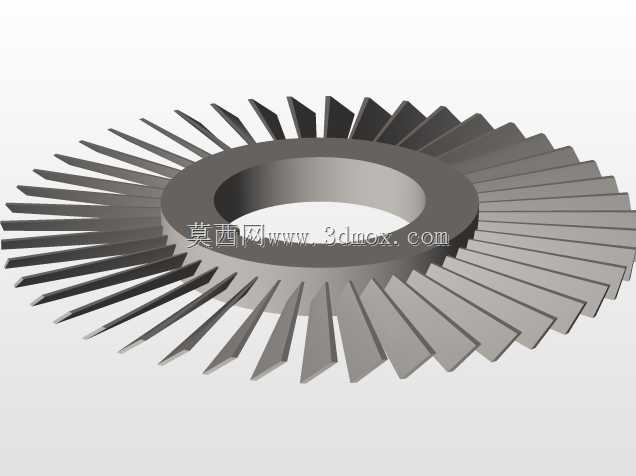

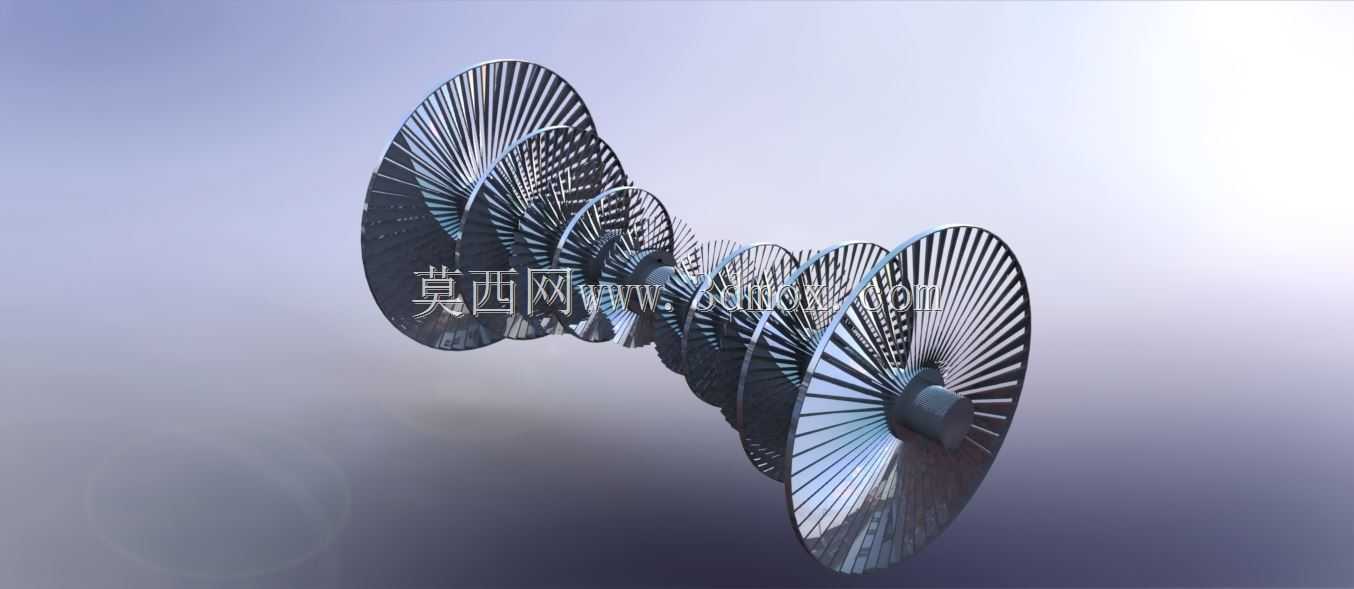

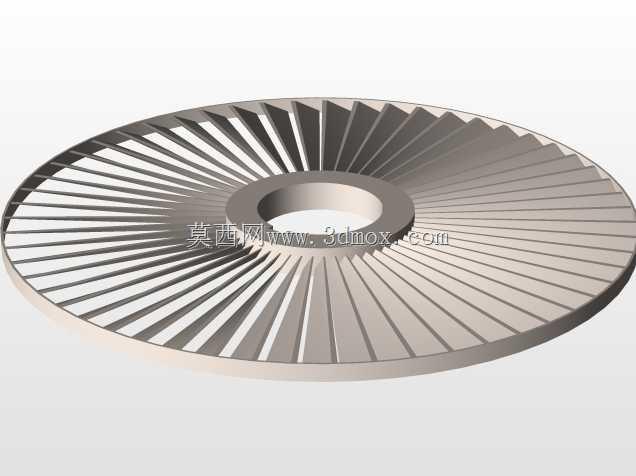

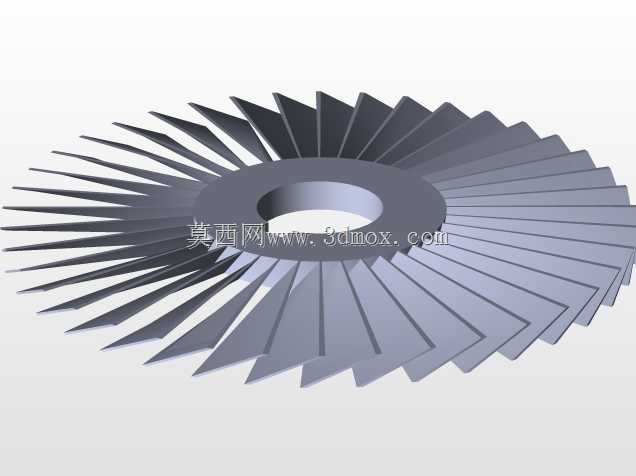

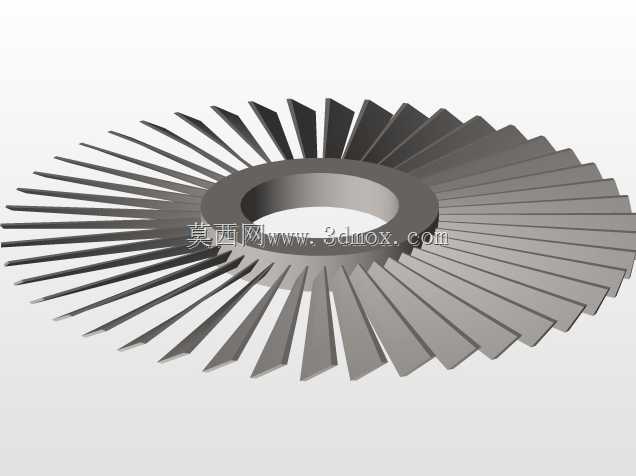

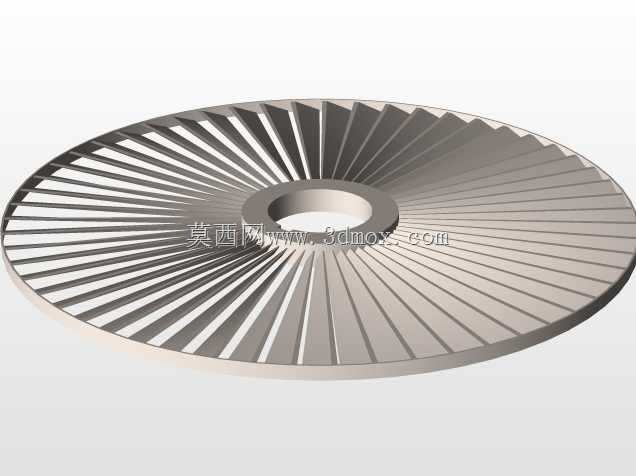

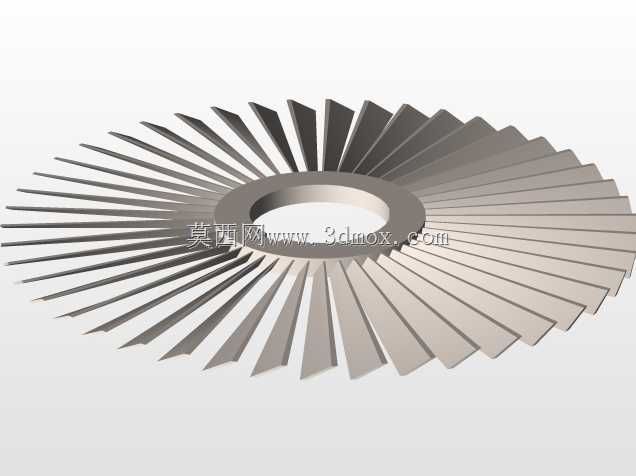

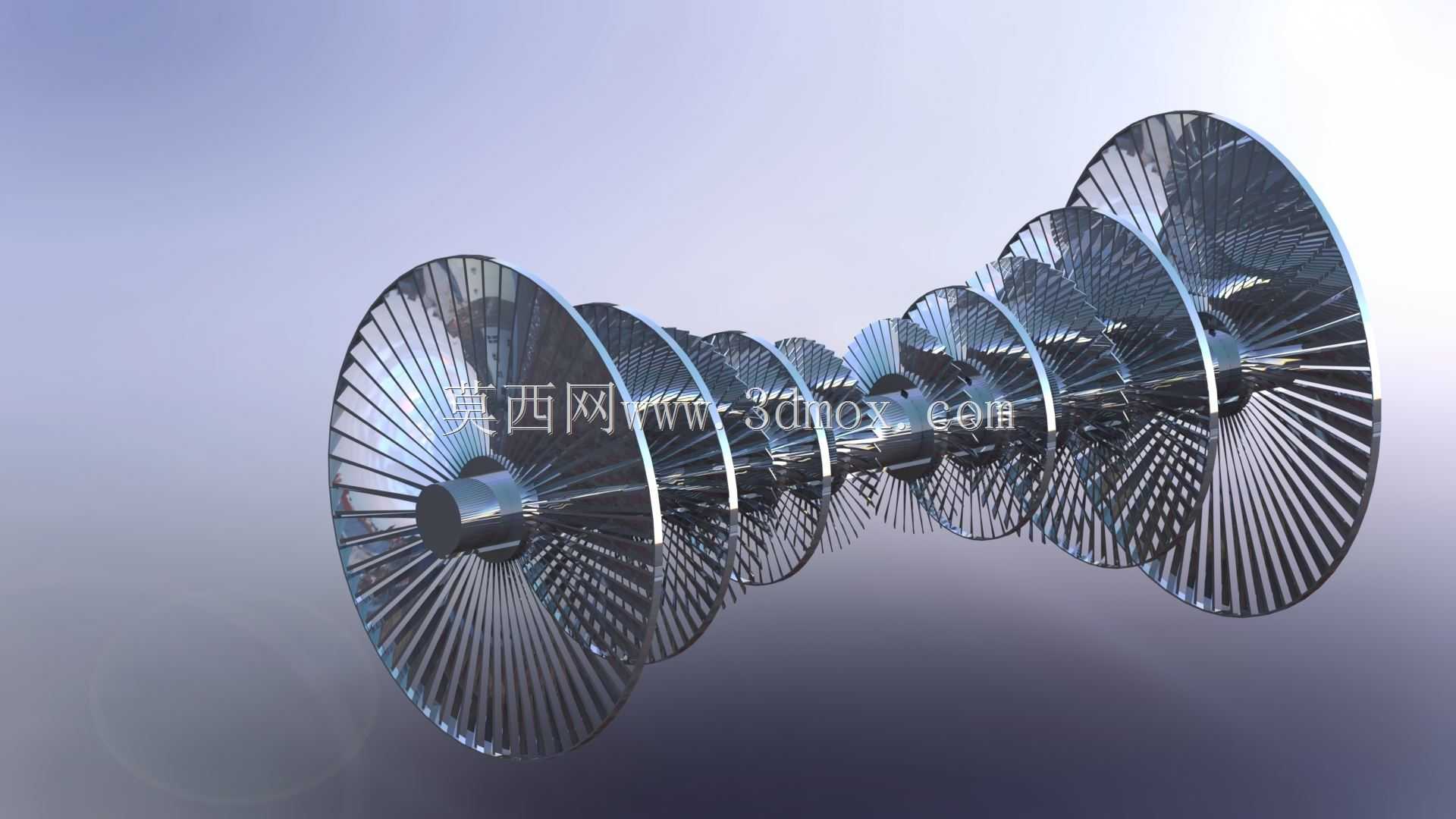

该结构为燃气轮机核心做功单元的涡轮转子组件，主要应用于分布式能源发电、船舶主动力推进、工业驱动类场景，在天然气调峰电站、油气长输管线增压站、大型船舶动力舱中承担核心能量转换功能，是整套燃气动力系统中将工质内能转化为旋转机械能的核心载体。从实际用途来看，该转子可承接燃烧室排出的高温高压加压气体，通过各级叶片的气动型面引导气流膨胀做功，带动同轴连接的压气机叶轮与输出端负载旋转，既可以驱动发电机转子完成电能产出，也可通过传动机构连接船舶螺旋桨、工业压缩机等负载实现动力输出，适配中大功率等级的燃气动力装置需求。从功能特性来看，该转子采用多级轴流涡轮排布设计，沿气流流向逐级布置不同弦长、不同安装角的涡轮叶片，每级叶片对应匹配的轮盘通过同轴芯轴串联固定，各级叶栅流道沿气流方向逐步扩张，可实现高温高压燃气的逐级膨胀降压，充分回收工质携带的热能与压力能，相比单级涡轮结构能量转换效率提升明显；叶片采用带叶冠的阻尼结构设计，可降低高速旋转工况下的叶片振动幅值，提升转子长期运行的结构可靠性，轮盘与芯轴的连接采用过盈配合加周向定位结构，可传递大扭矩载荷，适配高转速连续运行的工况要求。从设计思路来看，该结构遵循轴流涡轮的气动设计逻辑，首级叶片采用大弦长、大安装角设计以承接高温高速来流，后续各级叶片随工质参数降低逐步调整叶型参数与叶栅稠度，在保证气动效率的前提下控制各级轮盘的载荷分布，避免单级载荷过大导致的结构失效；整体转子做了动平衡匹配设计，各级轮盘的质量分布沿旋转轴对称，可降低高转速下的不平衡振动量，适配燃气轮机数千转每分钟的额定运行转速要求。从外形尺寸与安装边界来看，该转子整体为长轴类回转结构，最大外径位于首级涡轮轮缘位置，沿轴向各级轮盘直径逐步收窄，整体轴向长度根据功率等级匹配对应安装腔室的轴向空间，安装时两端通过轴承支撑布置在燃气轮机的缸体内部，首级叶片进口端正对燃烧室出口的燃气流道，末级叶片出口端连接排气扩压段，转子输出端可通过联轴器连接被驱动设备，安装时需保证转子与缸体的同轴度偏差在允许范围内，同时预留足够的热膨胀间隙以适配高温工况下的结构形变，避免运行过程中出现动静碰磨问题。
