派通GRAPH600自动铅笔精细结构建模

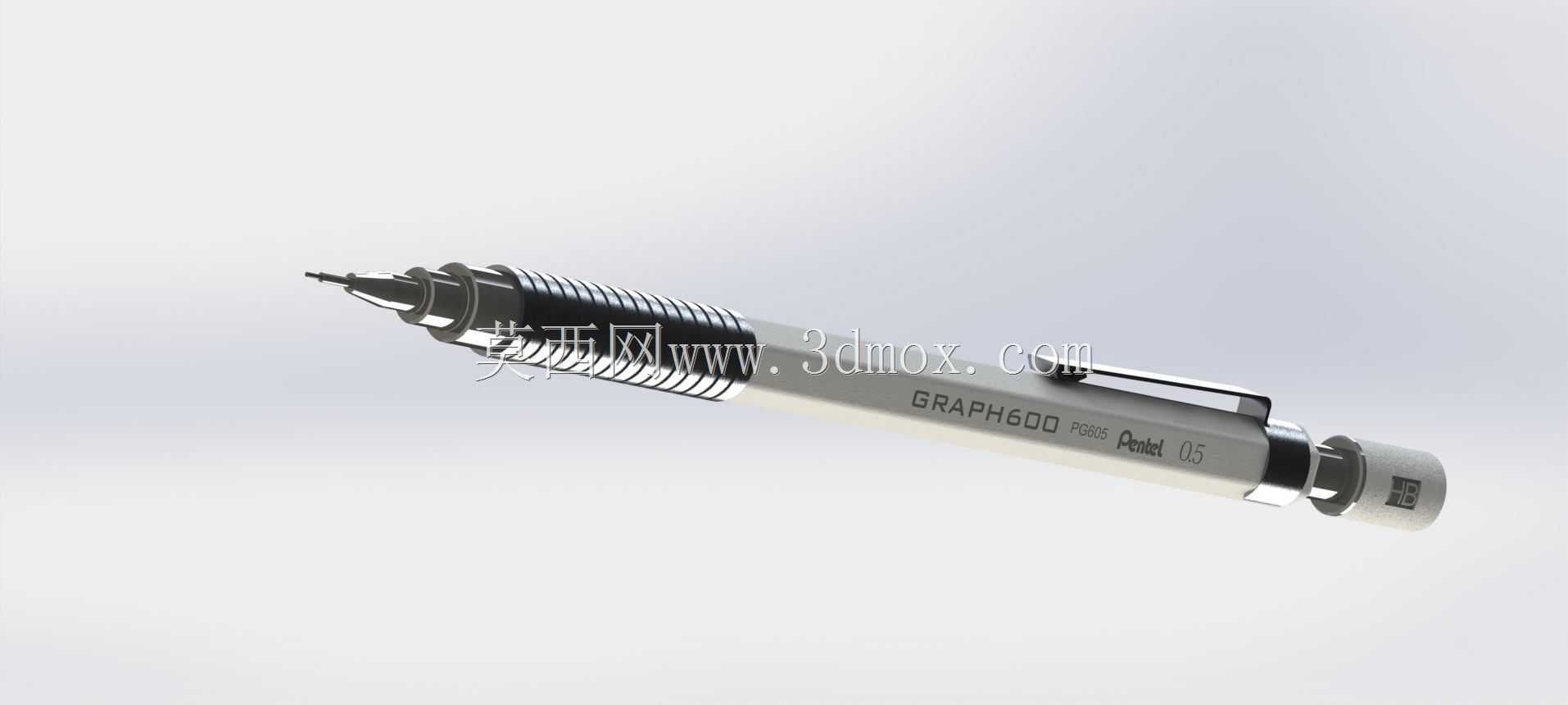

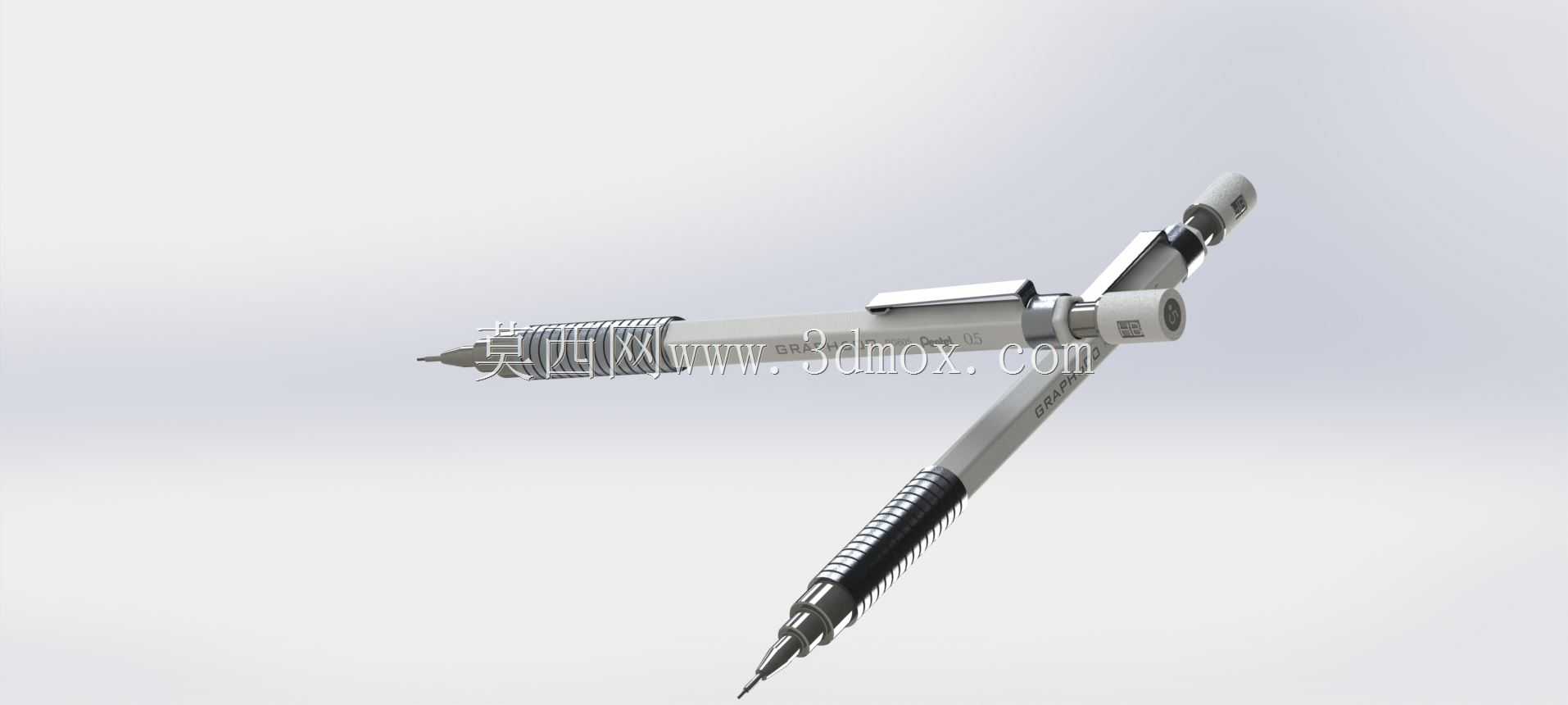

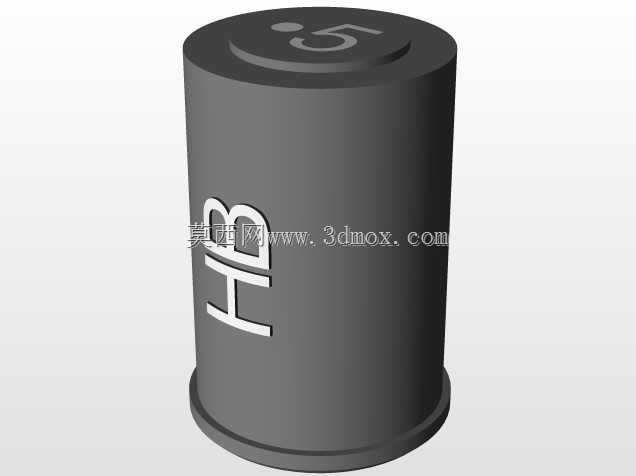

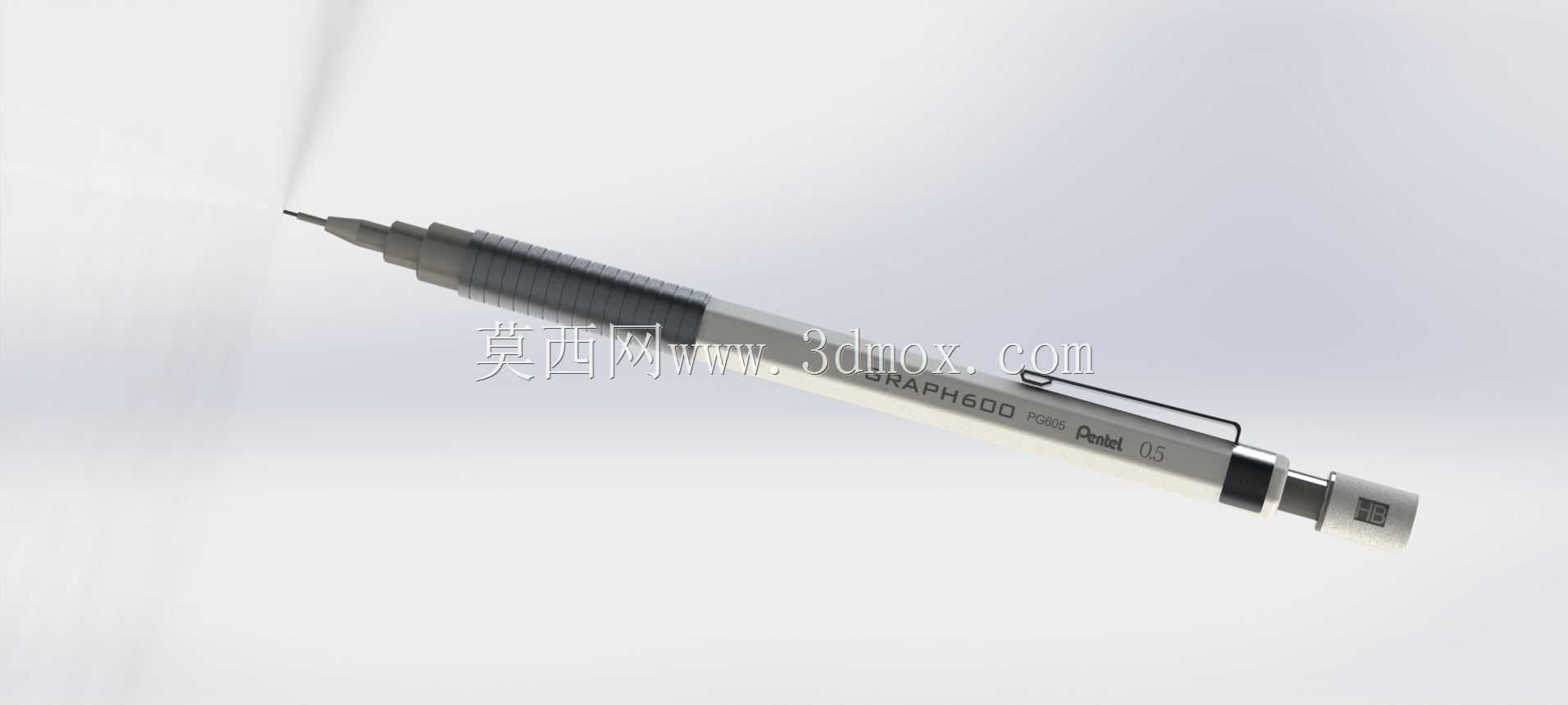

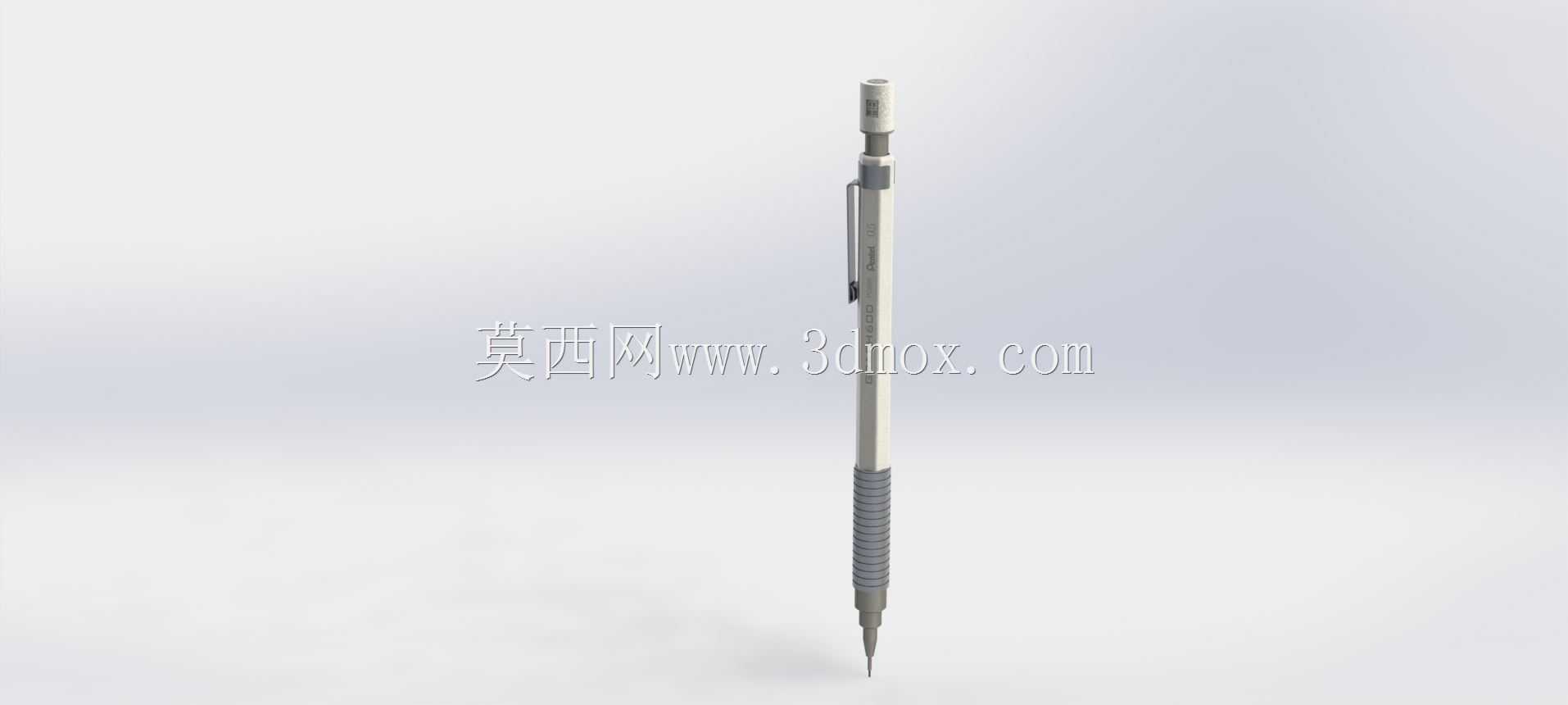

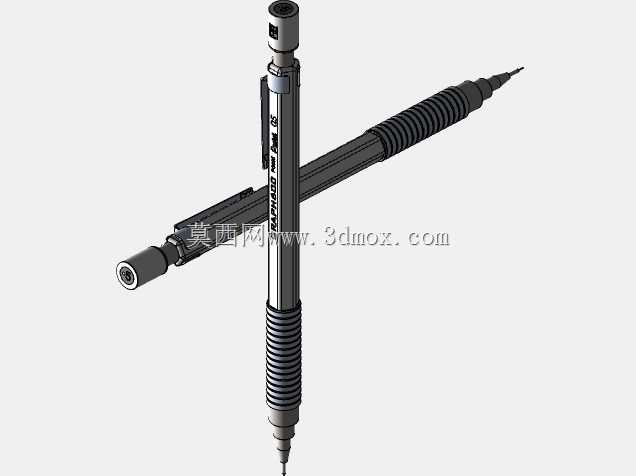

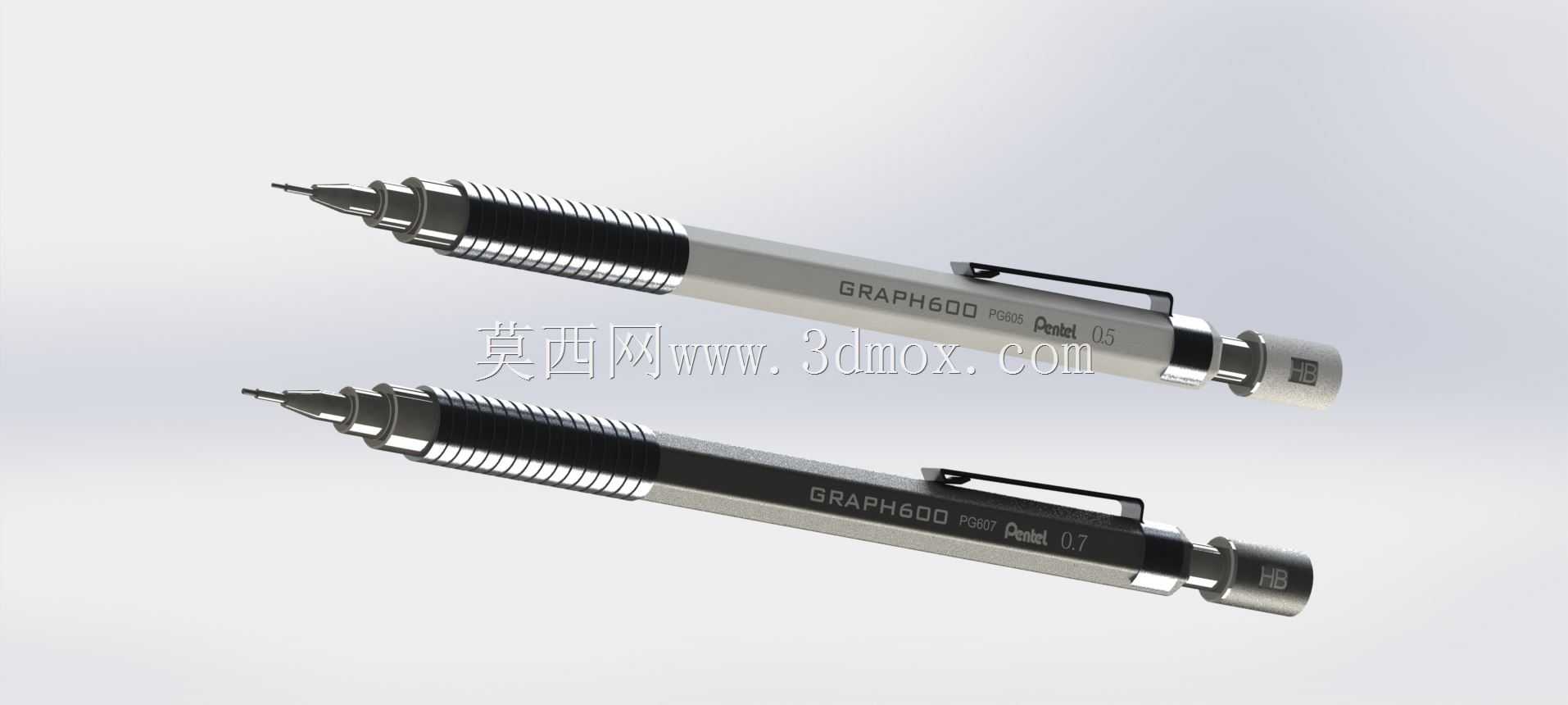

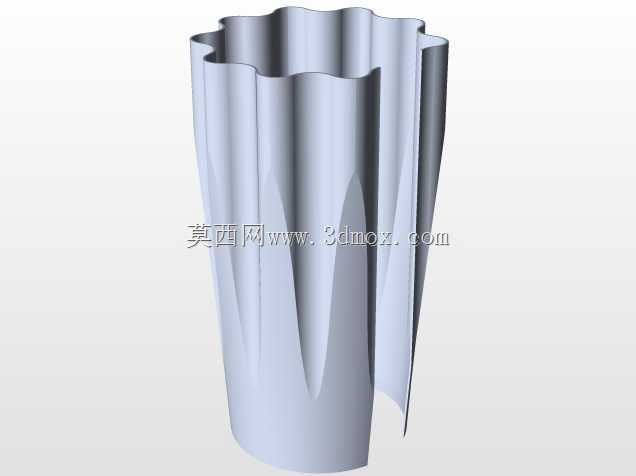

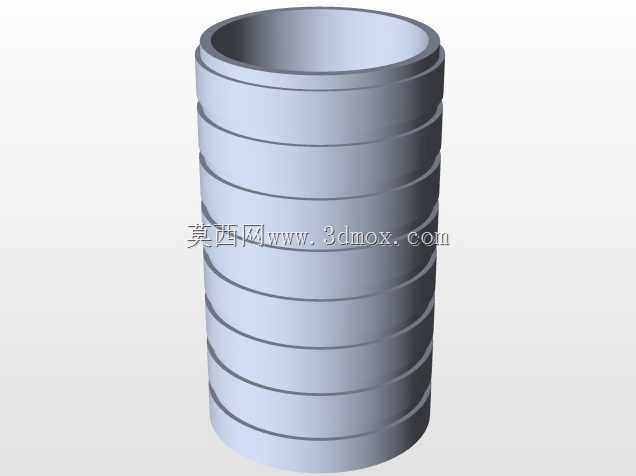

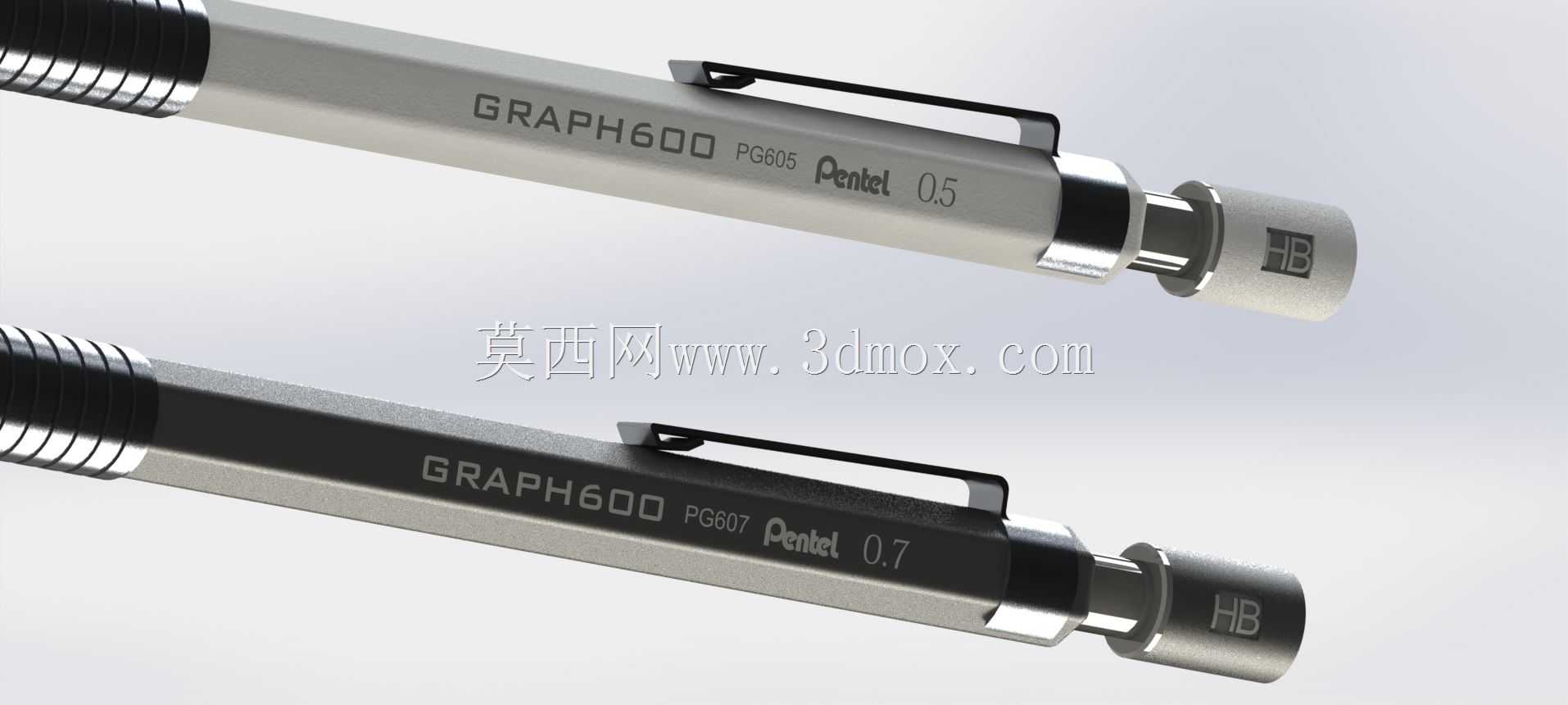

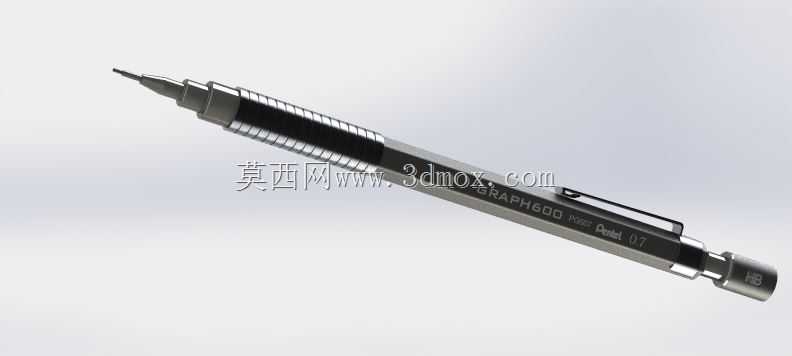

本次建模的自动铅笔面向专业绘图、日常书写两大核心场景，适配工程制图手绘草稿、学生日常记笔记、美术生精细线稿绘制等多元使用需求，作为日常高频接触的手持书写工具，其结构设计直接决定握持手感、出芯稳定性与长期使用的耐用度。从功能特性来看，这款0.5mm线幅的自动铅笔搭载了金属伸缩护芯管结构，出芯过程中护芯管可随按动动作同步伸出，既能够在书写时稳定承托铅芯，减少铅芯断裂概率，也能在收纳时收回护芯管，避免尖锐管口刮蹭笔袋、划伤纸面。笔身前段采用密集滚花金属握位设计，滚花纹路的深度与间距经过反复调校，既能够增大握持时的摩擦力，避免长时间绘图出汗打滑，又不会因为纹路过于尖锐硌手，适配不同握笔姿势的使用习惯。笔夹采用弹性金属冲压成型，夹持力度适中，既可以稳固夹在笔记本、工装口袋边缘，也不会因为夹持力过大在纸张或布料上留下压痕，尾端设置了隐藏式橡皮仓，配套的橡皮可直接替换，满足日常书写时的小范围擦除需求。设计过程中优先遵循手持工具的人机工程学逻辑，整体笔身重心向握位段偏移，通过金属握件与轻质笔身的重量配比，让长时间书写绘图时的手部受力更均匀，减少长时间持笔的酸胀感。各部件的装配间隙控制在0.02mm以内，按动结构的回弹行程设置为4mm，按动反馈清晰无虚位，铅芯存储仓可容纳12根0.5mm铅芯，满足日常一周左右的使用量无需频繁补充。外形尺寸上整笔长度控制在145mm，最大握持直径10mm，笔身收腰段直径8.5mm，适配绝大多数成年使用者的握持尺寸，安装边界上笔夹最大张开距离为3mm，可夹持厚度不超过2.5mm的片状物件，尾端橡皮直径5mm，伸出长度最大3mm，擦除时不会遮挡视线。整体结构拆分后包含笔嘴、护芯管、握位套、笔身主体、按动帽、笔夹、橡皮塞七个核心部件，各部件之间采用卡扣与过盈配合结合的装配方式，无需额外粘接即可完成组装，既方便生产环节的快速装配，也便于使用者后期清理笔身内部的铅芯碎屑、替换磨损部件。
