微型特斯拉涡轮机结构设计方案

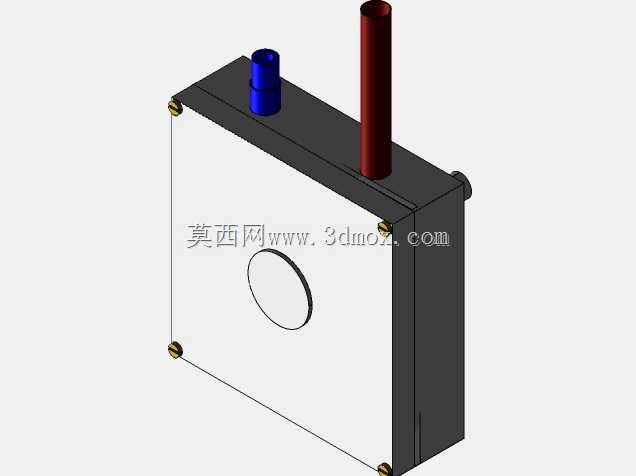

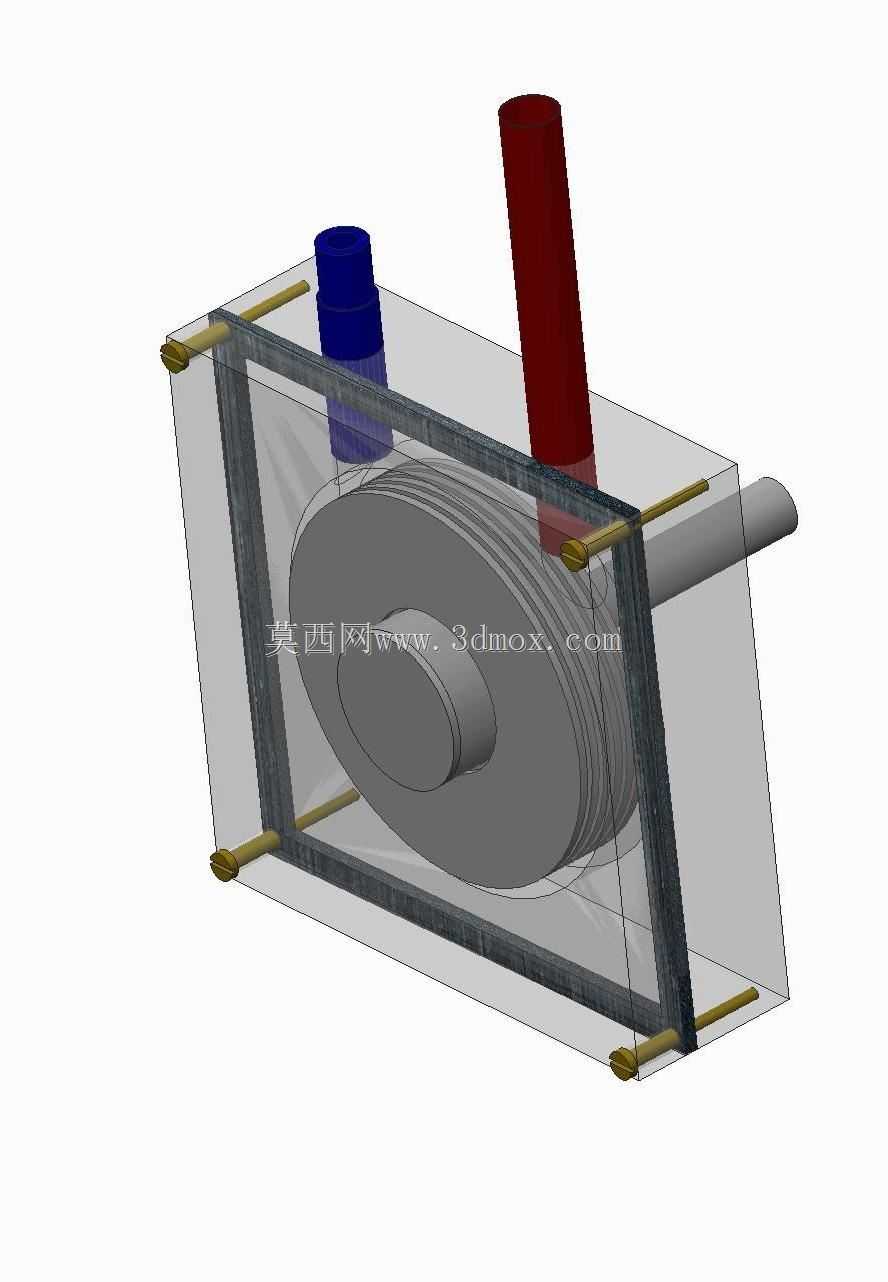

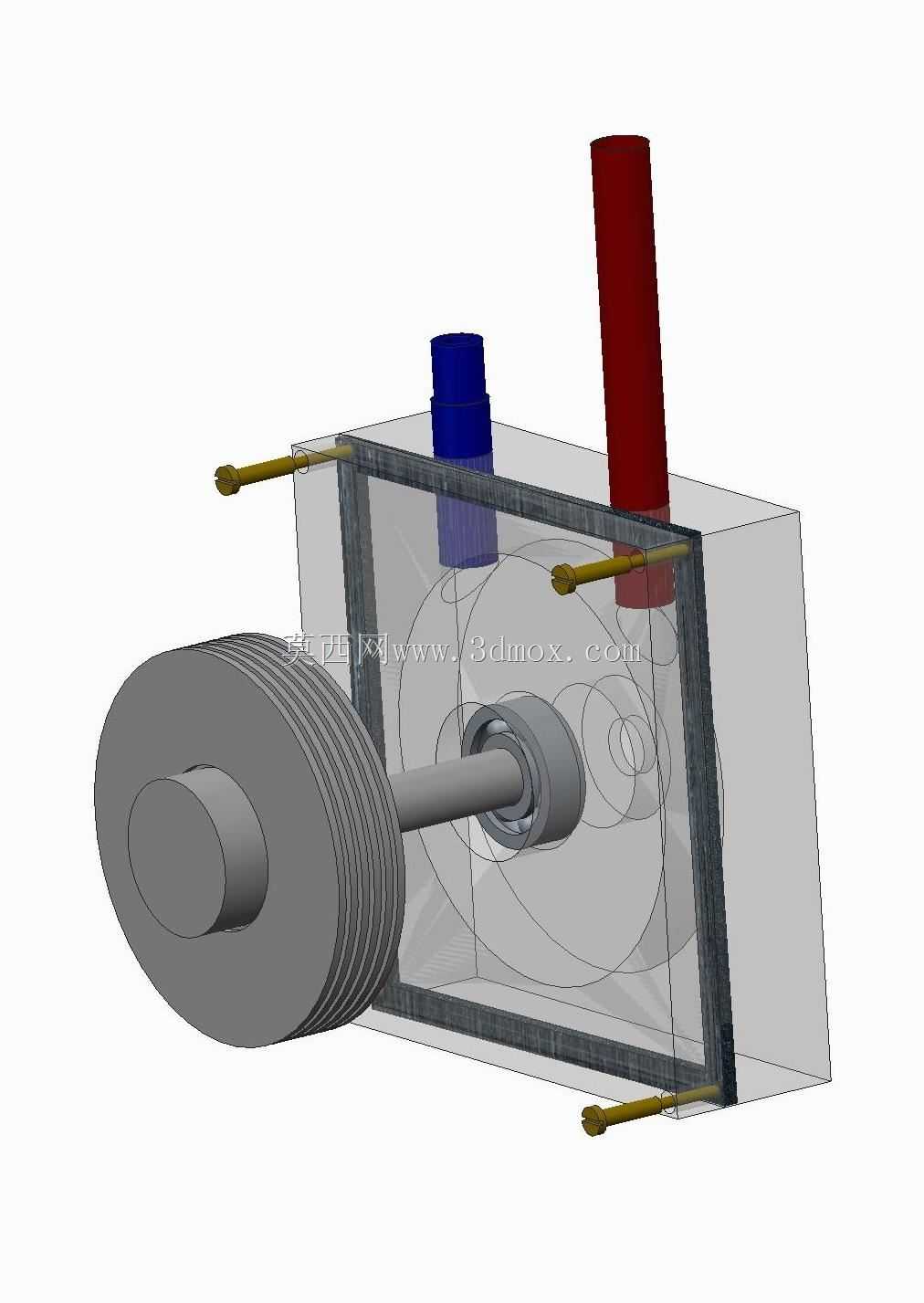

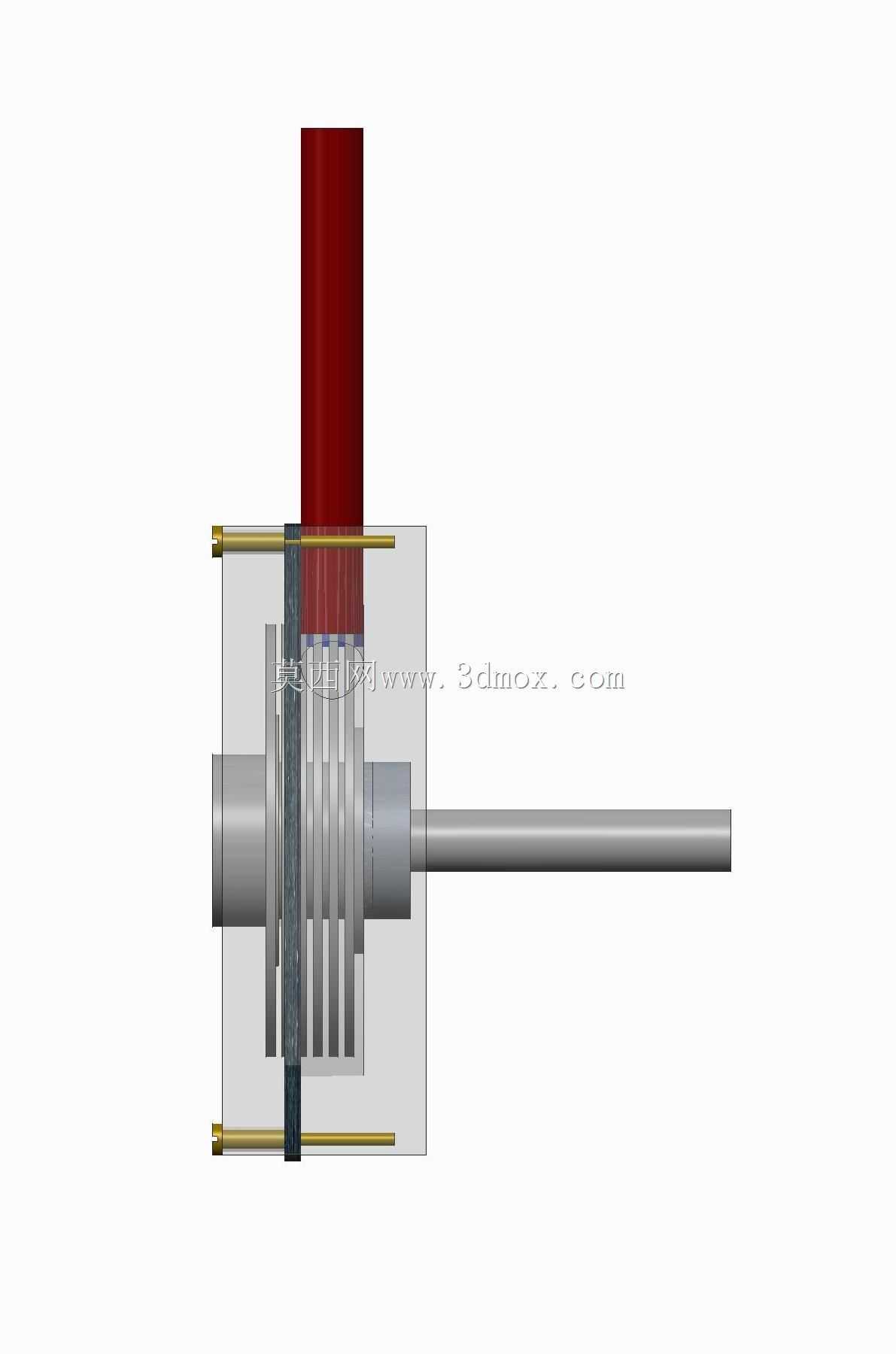

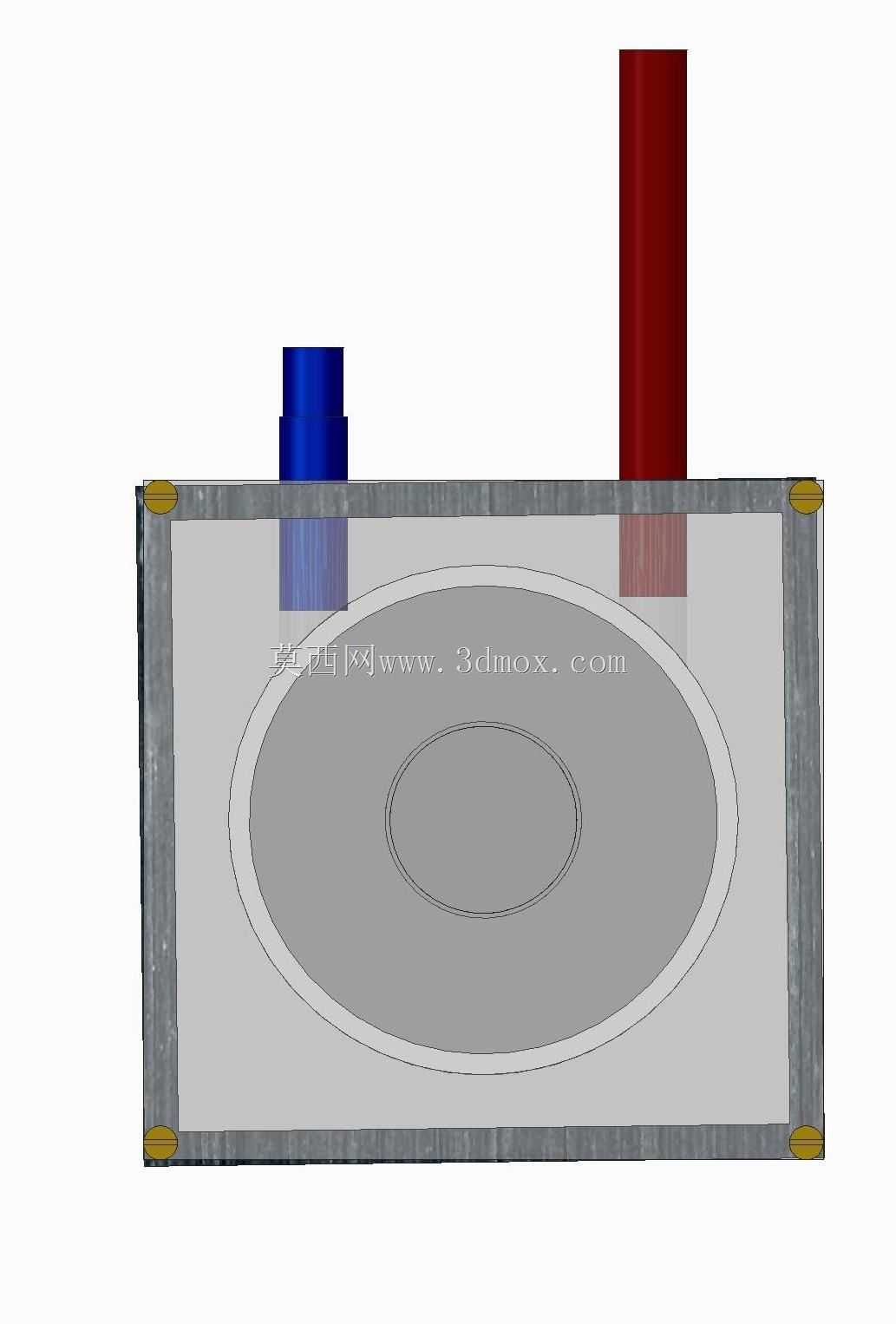

这款微型特斯拉涡轮机主要面向小功率流体动力场景设计，可应用于小型分布式供能系统、实验教学演示装置、微型便携动力单元、低压余热回收场景中，适配小流量高压流体介质的能量转换需求，能够将流体的压力能与动能高效转化为旋转轴的机械能输出，为配套的微型负载提供稳定的旋转动力。从实际用途来看，该装置区别于传统带叶片的涡轮结构，依靠边界层效应实现能量传递，不存在叶片冲击损耗，对含微小杂质的流体耐受度更高，适合在工况条件相对粗放的小型动力场景中使用，也可作为流体力学相关教学的具象演示载体，直观展示无叶涡轮的工作原理。在功能特性上，该涡轮采用层叠式圆盘转子结构，转子与壳体之间保留均匀的微小间隙，流体从切向入口进入壳体腔室后，会在圆盘表面形成粘性边界层，依靠流体与盘面的粘性摩擦力带动转子旋转，最终从中心排气通道排出介质；整体结构无复杂曲面叶片，加工难度远低于传统叶片式涡轮，运行过程中无叶片振动疲劳风险，运转平稳性更强，适合高转速小扭矩的动力输出场景。设计思路上，这款微型涡轮优先考虑结构紧凑性与装配便捷性，采用方形透明壳体设计，既可以直观观察内部转子的运转状态，也能通过四周的拉杆结构实现壳体的快速拆装，方便调整内部圆盘的叠片数量以适配不同的功率输出需求；两个流体接口分别布置在壳体顶面，采用不同管径区分高压入口与低压出口，避免安装过程中出现管路接反的问题，输出轴从壳体侧部伸出，轴端做等径光轴设计，可直接配套联轴器连接微型发电机、小型泵体等负载。从外形尺寸与安装边界来看，该涡轮整体为方正结构，安装时可依托壳体侧面的平面做定位基准，无需额外设计复杂的安装支座，输出轴的中心高度与壳体底面保持固定尺寸，方便与配套负载做同轴度校准；壳体四周的拉紧螺栓均匀分布，既保证了腔体的密封压力，也不会额外占用径向安装空间，整体外轮廓尺寸适配小型设备的内部安装空间，可直接嵌入到紧凑的动力模组中，流体接口采用标准圆柱接插结构，可直接配套常规的气动或液压管路，无需额外定制转换接头，能够大幅降低现场安装的适配成本。
