活头组合棘轮扳手结构设计展示

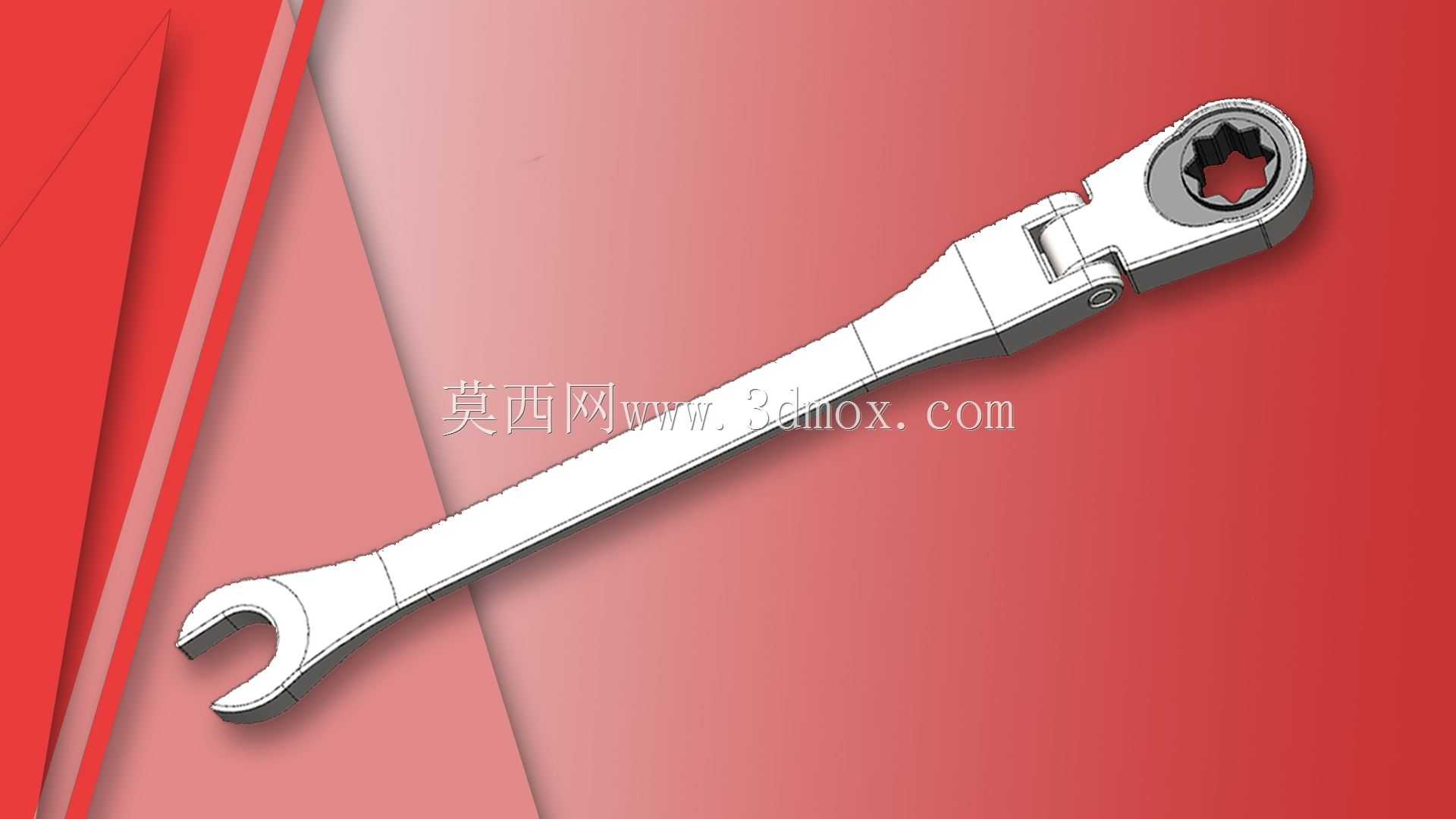

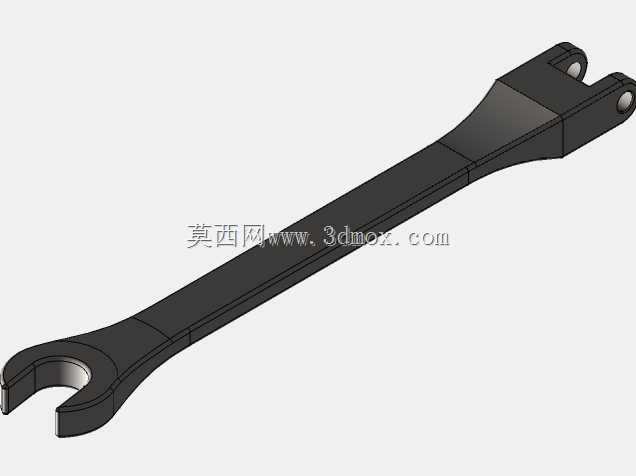

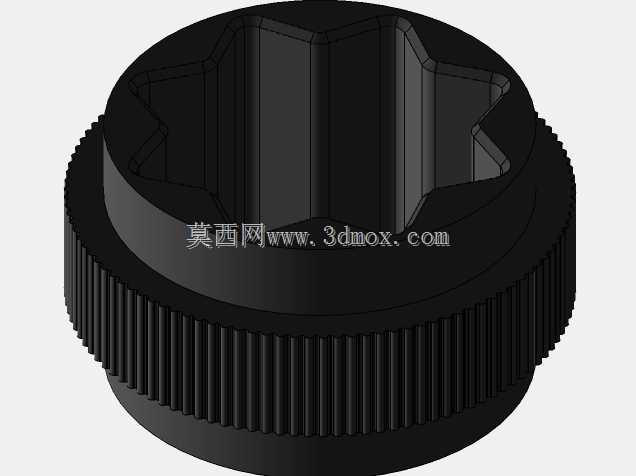

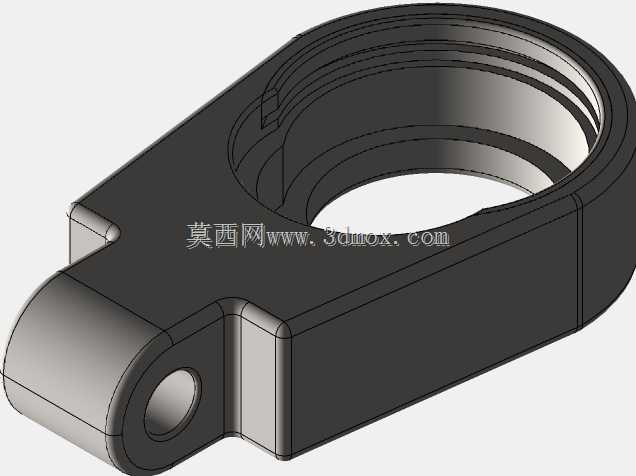

这款活头组合棘轮扳手是面向机械装配、设备维保、五金维修场景打造的手动紧固工具，在汽车维修、家电拆装、工业设备日常运维、家装五金作业等场景中都有广泛应用，能够覆盖不同规格紧固件的拆装需求，解决狭小空间内紧固件操作不便的痛点。从功能特性来看，该扳手采用双头复合设计，一端为开口扳手头，可适配常规外露六角头紧固件的快速卡入操作，无需反复套入脱出，适合大扭矩初步紧固或快速松脱作业；另一端为棘轮梅花头，内置棘轮棘爪结构，可实现小角度往复转动完成紧固件旋拧，无需在作业过程中反复将扳手从紧固件上取下调整角度，尤其适合操作空间受限、扳手无法完成整周转动的工况，能大幅提升狭小空间内的作业效率。同时活头结构的设计让梅花端可在一定角度范围内偏转，能够适配不同角度的紧固件安装面，在平面存在遮挡、紧固件轴线与操作面存在夹角的场景下，依然可以保证扳手头与紧固件的可靠贴合，避免打滑损伤紧固件棱角。在设计思路上，这款扳手整体遵循人体工程学与力学性能平衡的原则，手柄部分采用长直杆型结构，长度经过力学测算，既保证手动操作时能够通过杠杆原理输出足够的紧固扭矩，满足常规紧固件的扭矩要求，又不会因长度过长导致便携性下降、小空间操作受阻；杆身截面采用渐变设计，靠近头部位置适当加厚提升抗扭强度，手柄位置做了适配握持的轮廓处理，提升长时间操作的握持舒适度，减少手部压痕。扳手头的轮廓做了圆角过渡处理，避免尖锐棱角在操作过程中划伤操作人员，同时也能降低应力集中，提升扳手整体的抗疲劳强度，延长使用寿命。棘轮机构内部的棘爪与棘轮齿形经过优化，啮合齿数更多，受力分布更均匀，能够承受更大的扭矩载荷，同时棘轮的换向结构操作便捷，可快速切换正转紧固与反转松脱模式，无需将扳手翻面即可完成双向操作。从安装边界与尺寸适配来看，这款扳手的开口端与梅花端可适配对应规格的外六角紧固件，头部厚度经过薄化处理，能够伸入部分沉头紧固件的安装沉孔内完成操作，活头的偏转角度范围覆盖日常作业中常见的倾斜工况，整体外形规整无多余突出结构，可适配常规工具收纳槽、工具包的存放空间，方便外出作业携带。整体结构兼顾了强度、操作便捷性与场景适配性，能够满足多场景下的手动紧固作业需求。
