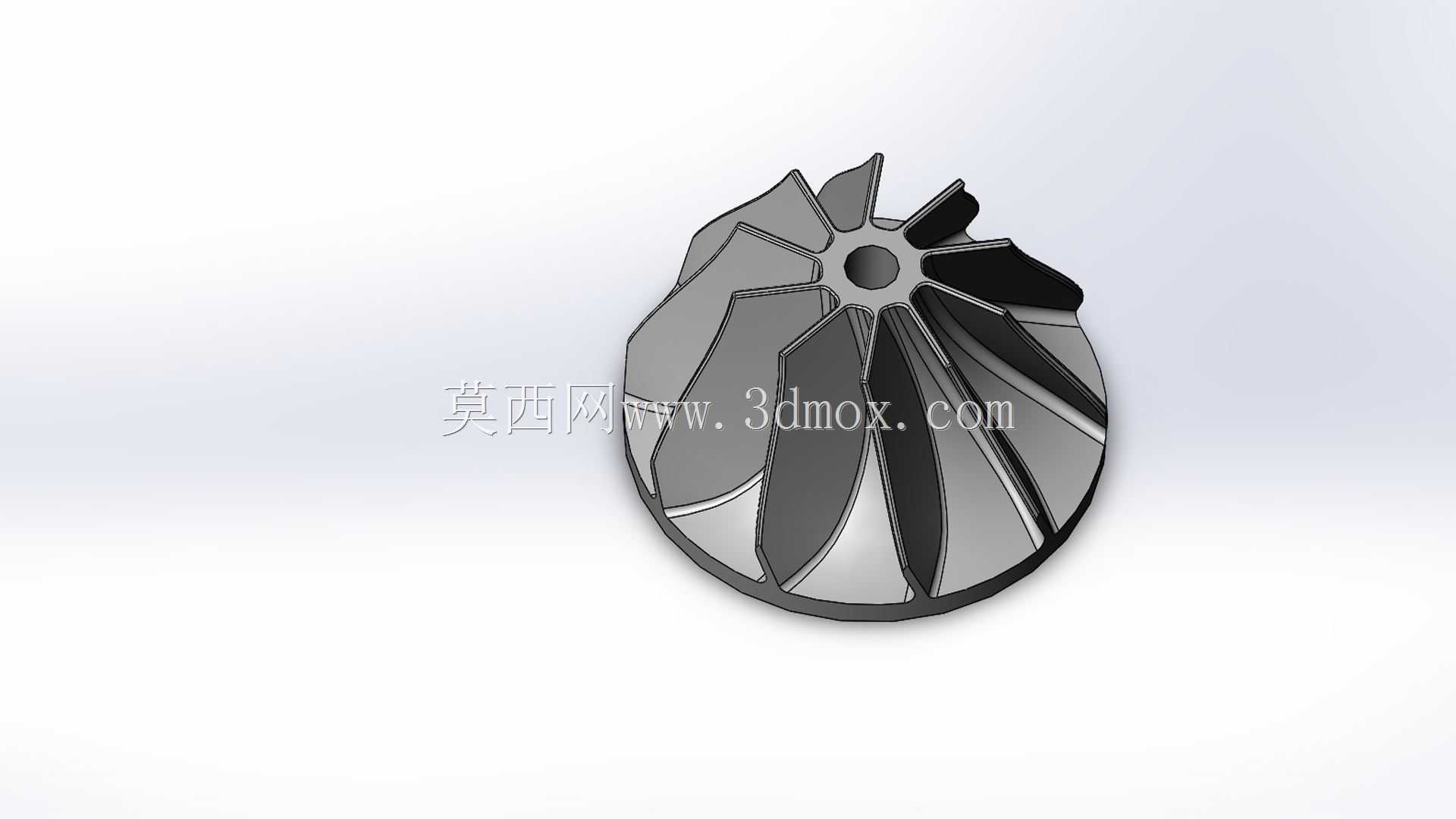

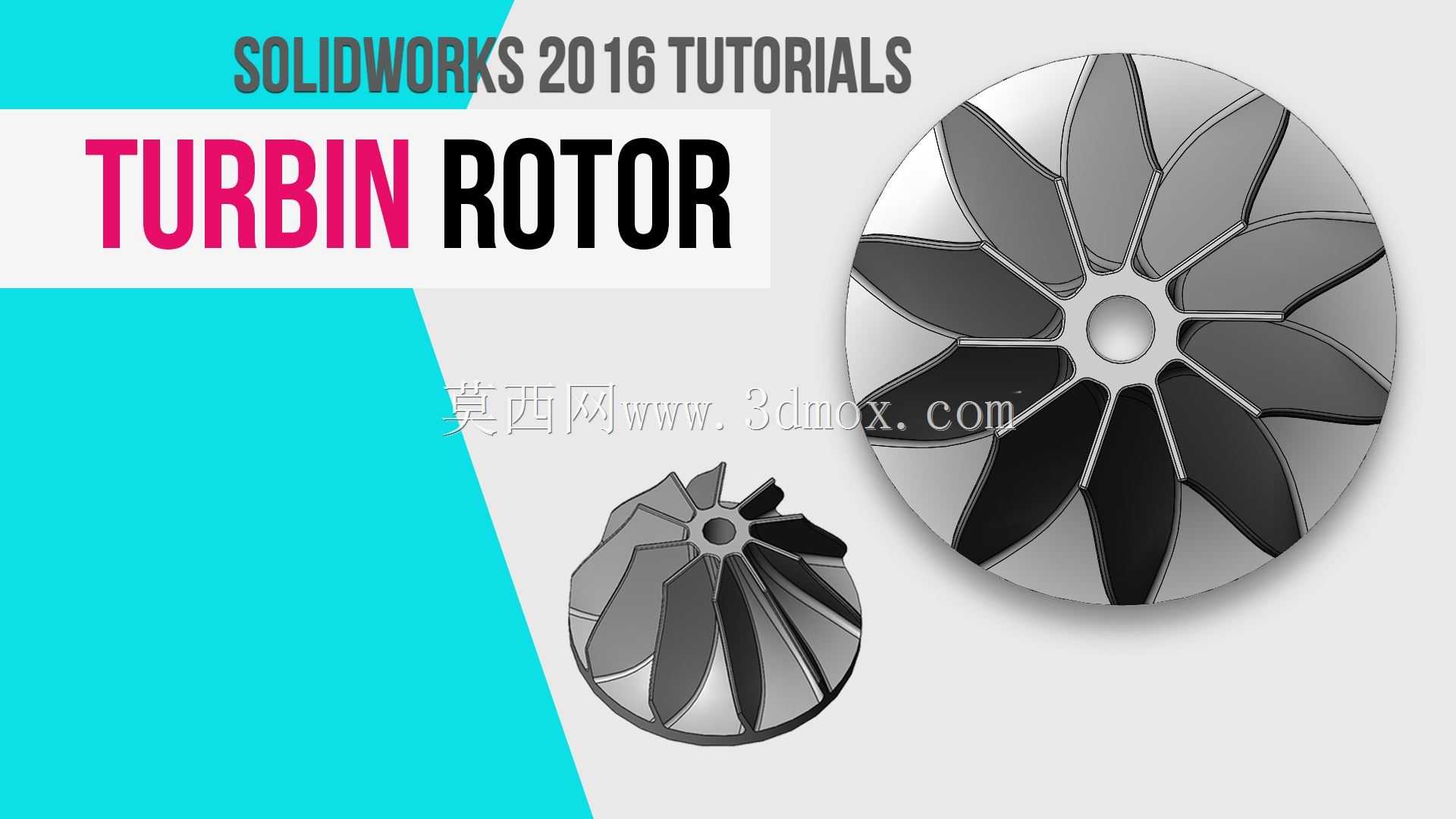

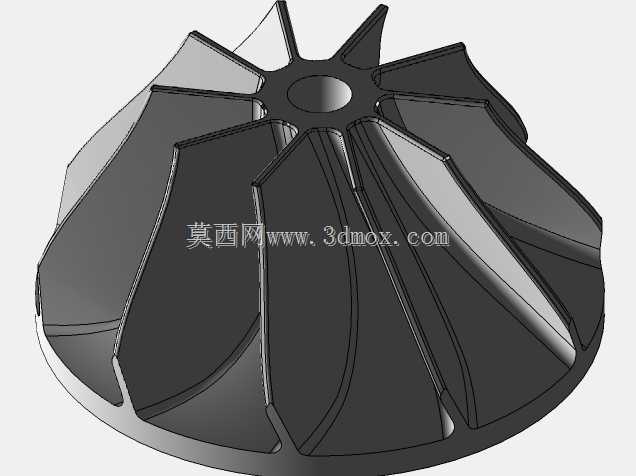

这类涡轮转子多用于小型流体驱动设备、微型动力输出装置中,常见于小型涡轮增压单元、微型燃气动力装置、小型流体能量回收设备的核心做功部件,依靠叶片承接流体冲击完成能量转换,将流体的动能与压力能转化为转轴的旋转机械能,或是在反向工况下驱动流体形成定向压力输出。从结构设计来看,该转子采用径向辐射式叶片布局,叶片型线经过曲面优化,沿轮盘周向均匀分布,每片叶片的曲面扭转角度适配流体进出流向,可减少流体在叶片表面的脱流与涡流损失,提升能量转换效率。轮盘中心设置同轴安装孔,孔位与转轴的配合公差需满足高速旋转下的同轴度要求,避免运转过程中出现动不平衡量超标引发的振动问题。叶片与轮盘采用一体化结构设计,不存在拼接焊缝与连接缝隙,既提升了整体结构强度,也避免了高速旋转下连接部位出现应力集中导致的结构失效,同时一体化结构也减少了装配累积误差,更利于保障转子整体的动平衡精度。设计过程中需要重点考量叶片的厚度分布,从叶根到叶顶采用渐变厚度设计,叶根位置厚度更大,承接旋转过程中叶片自身离心力带来的拉应力,叶顶位置厚度适当减薄,降低转子整体转动惯量,提升设备的动态响应速度。安装边界方面,转子的轴向尺寸与径向尺寸需要匹配对应蜗壳的内腔空间,叶顶与蜗壳内壁之间预留合理的间隙,既要避免运转过程中热胀冷缩导致叶顶与壳体刮蹭,也要控制间隙大小减少流体泄漏损失,保障设备运行效率。这类转子在实际应用中,对叶片表面的光洁度有一定要求,光滑的曲面可以降低流体摩擦阻力,减少能量损耗,同时也能降低流体中杂质在叶片表面附着的概率,延长部件的维护周期。在建模过程中,叶片曲面的连续性是核心要点,需要保证相邻曲面之间G2连续,避免出现折线、棱角等结构破坏流体流态,同时轮盘与叶片的过渡位置采用圆角过渡,分散应力集中点,提升部件在高速旋转工况下的疲劳寿命。中心安装孔通常会设置键槽或定位面,用于和转轴实现周向固定,传递扭矩,安装孔的端面需要保证与转轴轴线的垂直度,避免安装后转子出现端面跳动,影响整体运行稳定性。
