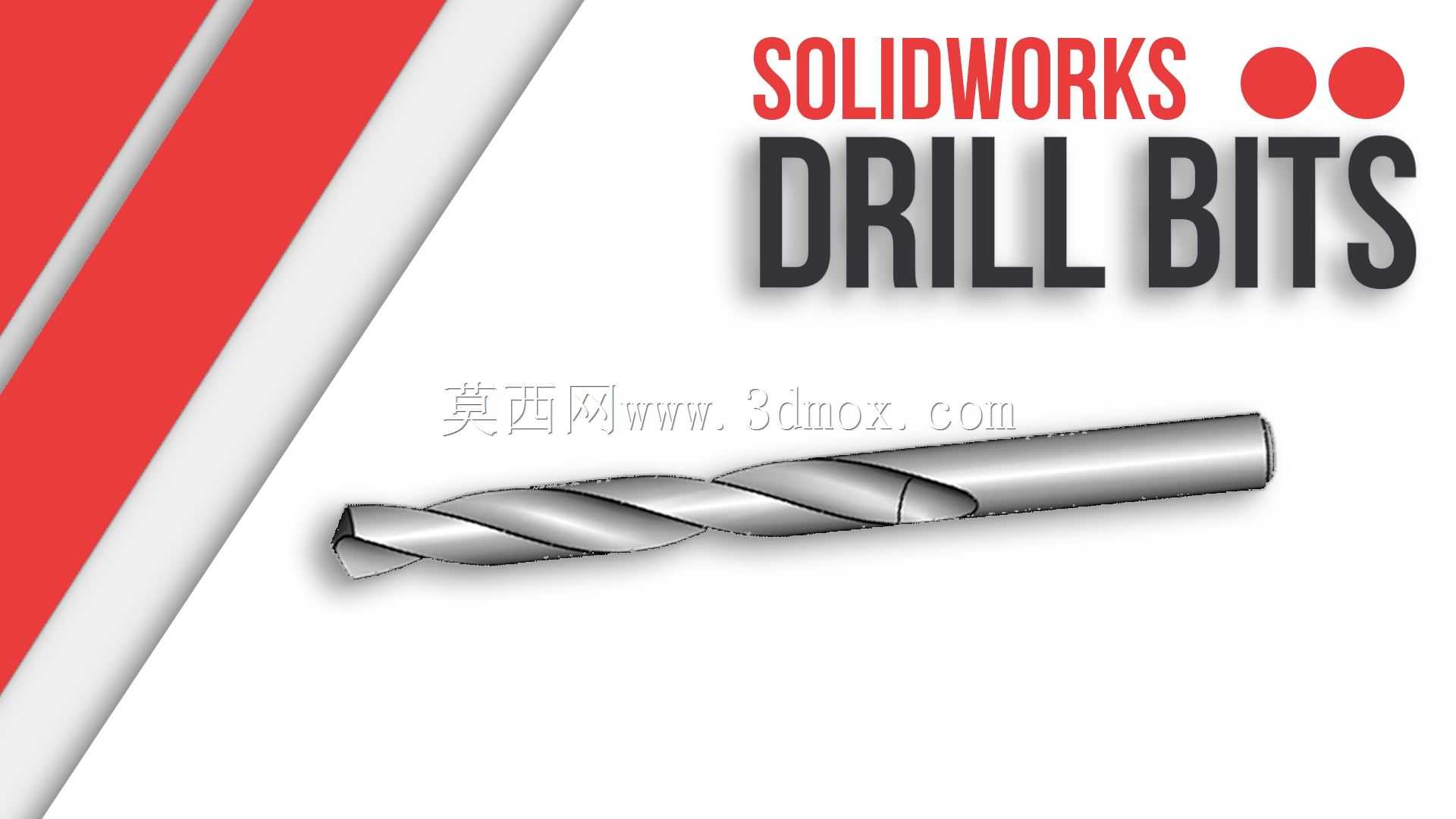

标准直柄麻花钻三维结构设计

在金属切削加工场景里，麻花钻是孔加工工序中应用覆盖最广的切削刀具，不管是普通台式钻床的单件修配作业、立式加工中心的批量零件孔位加工，还是钳工现场的手工配钻工序，都能见到这类刀具的身影。这款直柄麻花钻的结构设计完全贴合实际钻削工况的受力需求，整体工作部分分为切削段与导向段，切削段的两条主切削刃对称分布，横刃位于钻芯最前端，承担钻削初始阶段的轴向定心与切入作用，实际建模时特意还原了钻芯从切削端向柄部逐渐增厚的锥度结构，这一结构能有效提升钻削深孔时的刀体刚性，避免长径比偏大的钻头在进给过程中出现振颤、崩刃的问题。导向段的两条螺旋槽采用等导程设计，槽型曲面做了平滑过渡处理，既可以保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔壁与刀体之间刮伤已加工表面，也能让切削液顺着螺旋槽顺利输送到切削刃区域，带走钻削产生的切削热，降低切削刃的磨损速率。从安装适配维度来看，这款钻头采用标准直柄结构，柄部直径与钻身工作直径保持一致，可适配通用钻夹头的装夹范围，不需要配套专用的变径套就能直接装夹在常规台钻、手电钻、加工中心的钻夹头中，装夹时只要保证柄部夹持深度达到夹头夹持行程的三分之二以上，就能避免高速钻削时出现钻头打滑、偏摆的问题。设计过程中对钻头的顶角做了符合通用加工场景的角度还原，针对普通碳钢、铸铁等常见加工材料的钻削需求，顶角设置为行业通用的118度，这一角度能够在保证切削刃锋利度的同时，兼顾刀尖部分的结构强度，避免硬材质钻削时刀尖过早崩损。刃带部分的建模还原了实际刀具的窄边结构，两条对称分布的刃带既可以在钻削过程中起到导向修光孔壁的作用，也能减小刀体与孔壁之间的摩擦面积，降低钻削过程中的进给阻力。另外，模型还还原了钻头尾部的倒角结构，方便操作人员快速将钻头装入钻夹头，避免装夹时柄部边缘刮伤夹头内部的夹持面。从实际使用的适配性来看，这款钻头的结构参数完全匹配通用加工场景的使用需求，不管是用于设备装配过程中的配钻孔作业，还是零件加工工序中的预制孔、螺纹底孔加工，都能满足常规精度要求的孔加工需求，建模时对各部分结构的细节还原，也能为刀具选型、加工工艺编排、钻削夹具设计等工作提供直观的三维参考，帮助设计人员提前预判钻削过程中可能出现的排屑、干涉问题，优化加工工序的参数设置。
