单级圆柱齿轮传动减速箱体结构设计

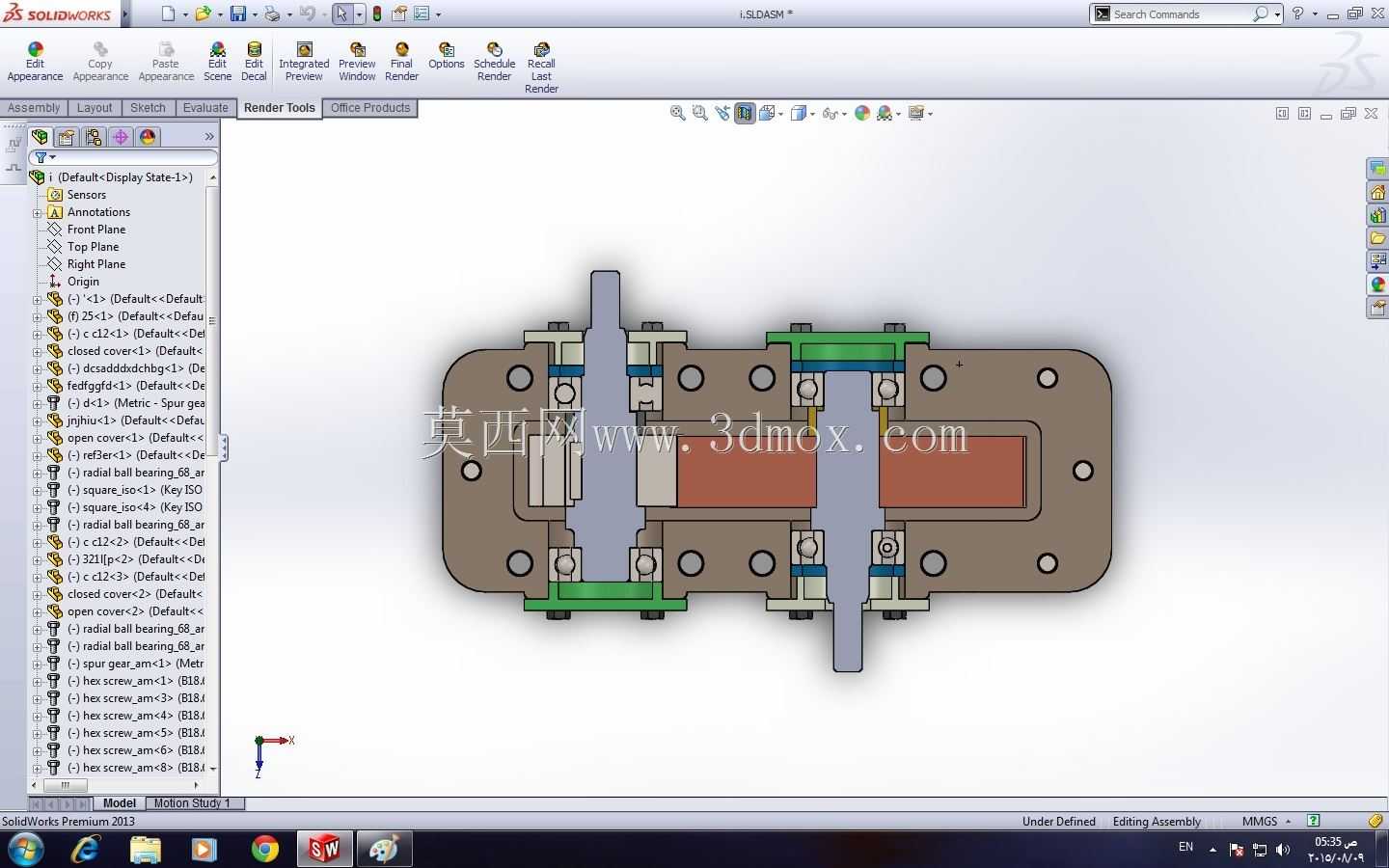

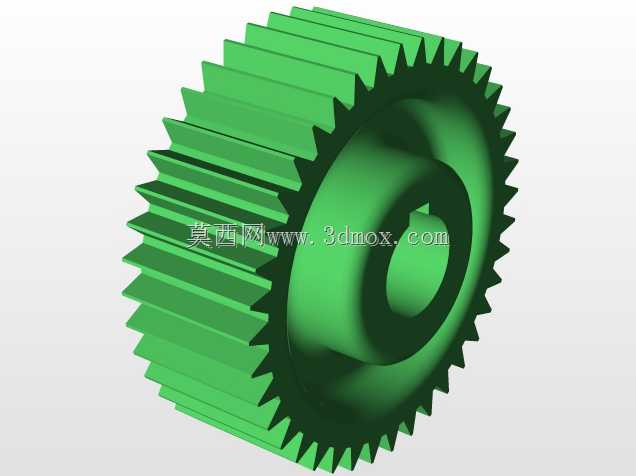

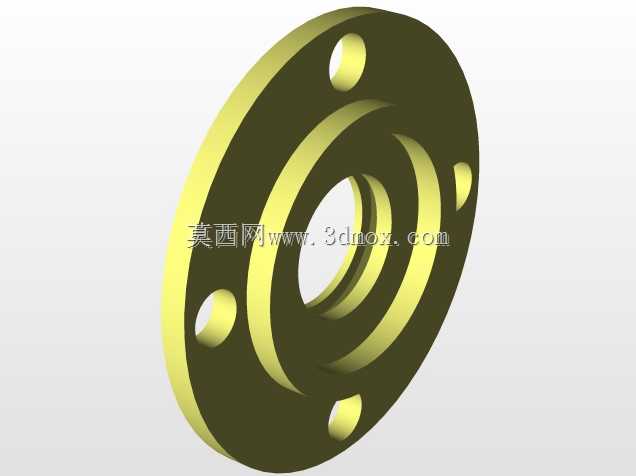

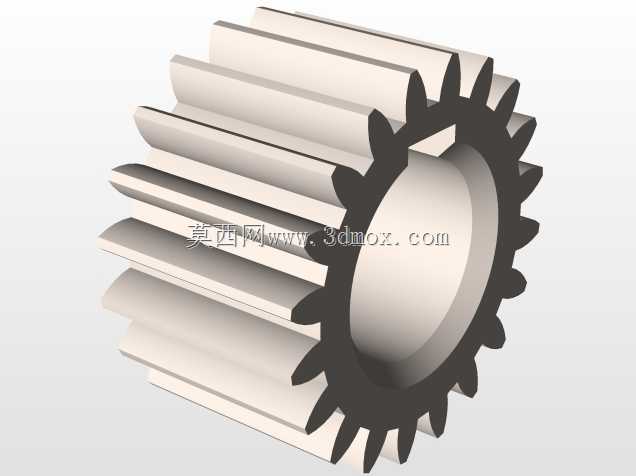

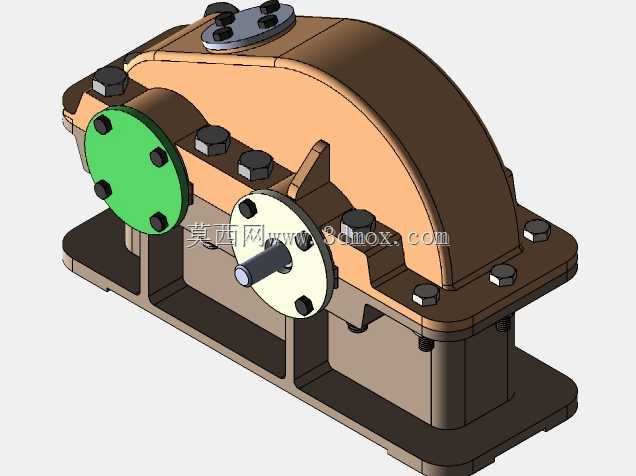

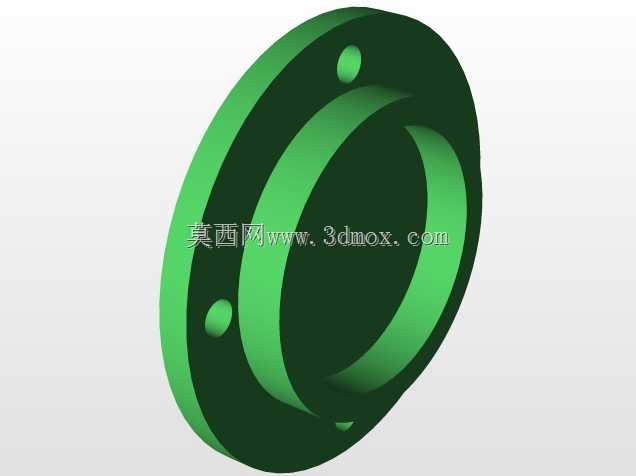

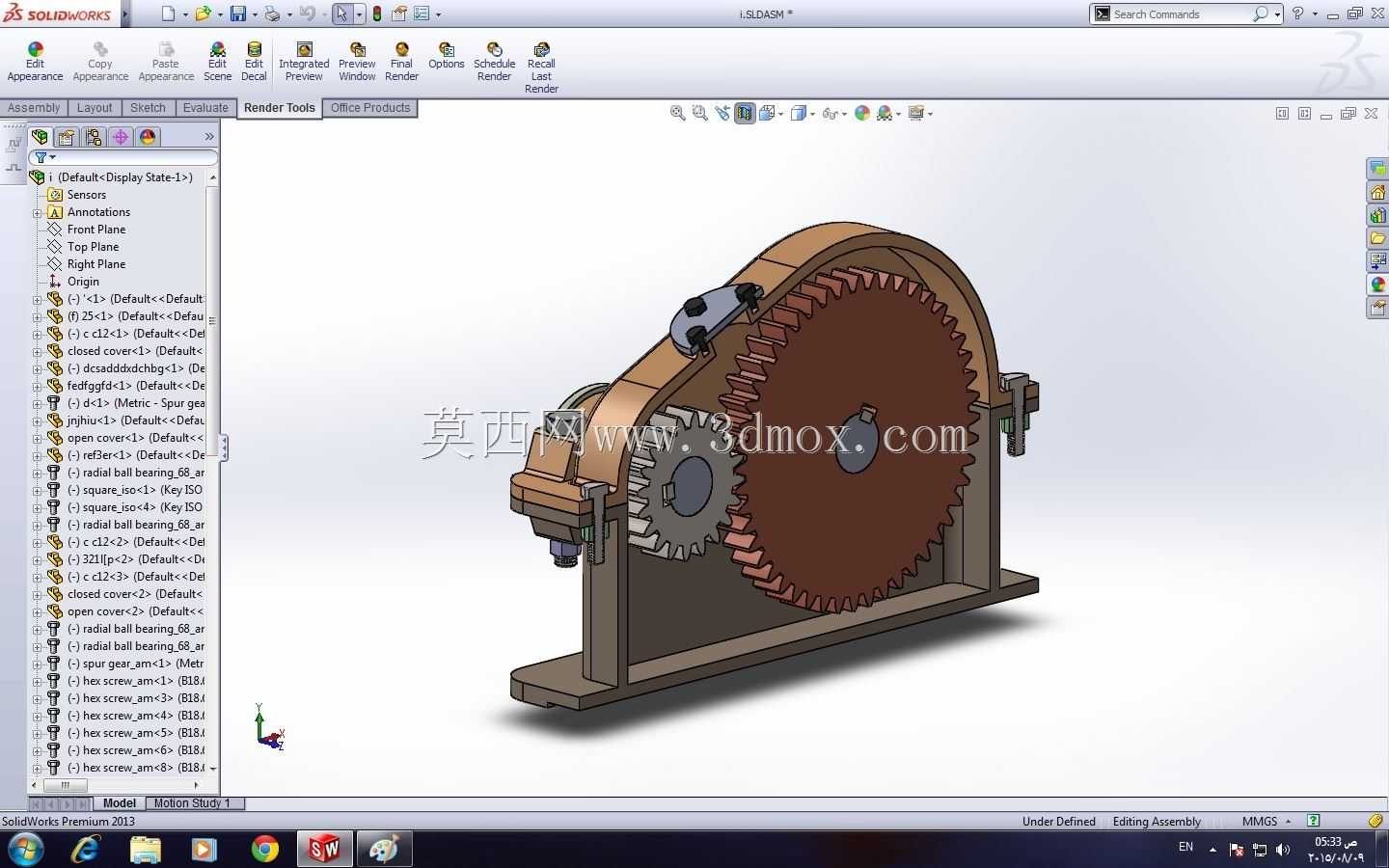

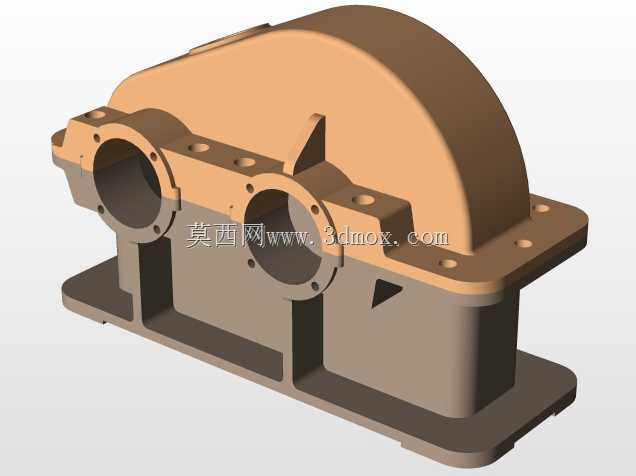

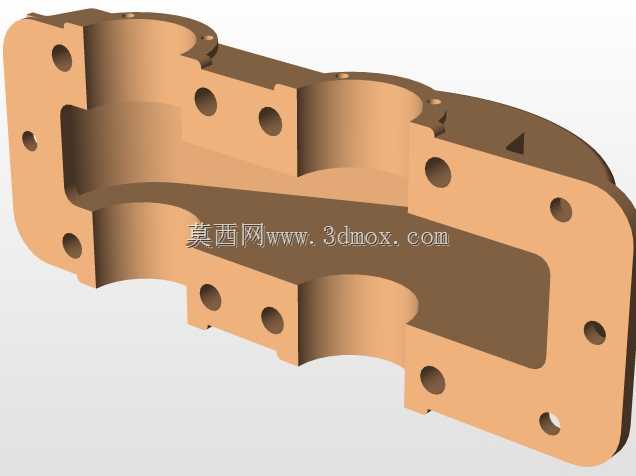

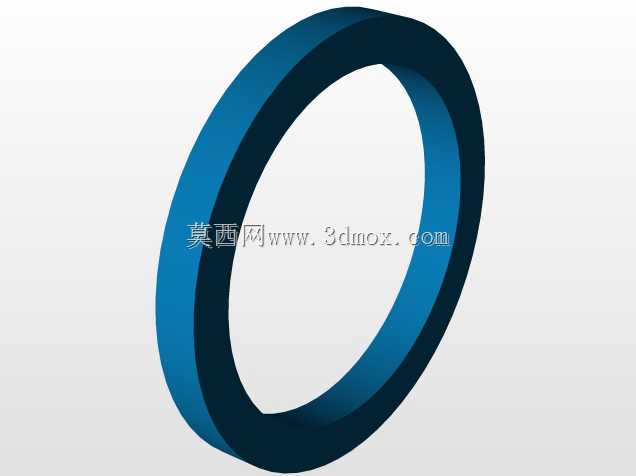

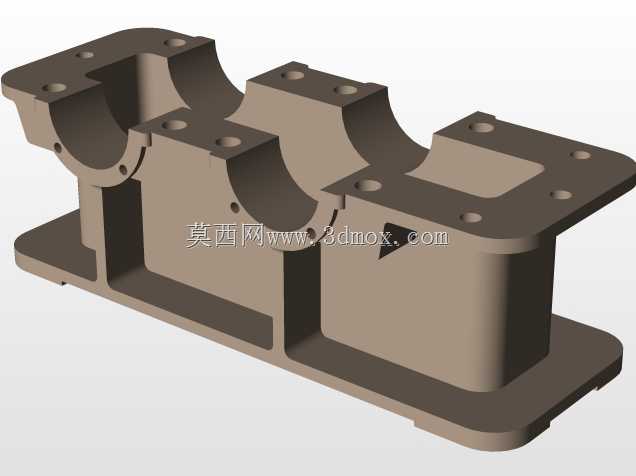

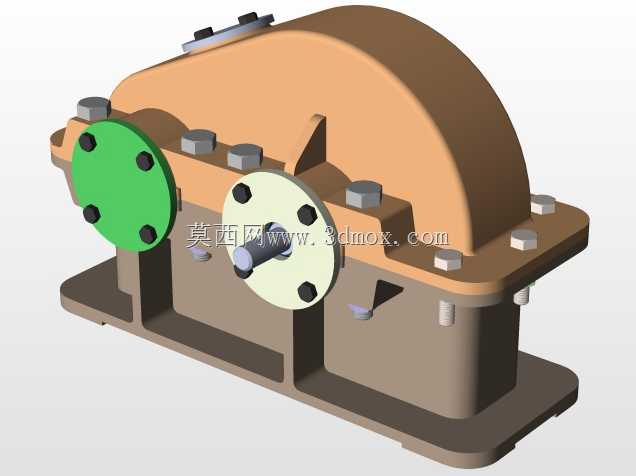

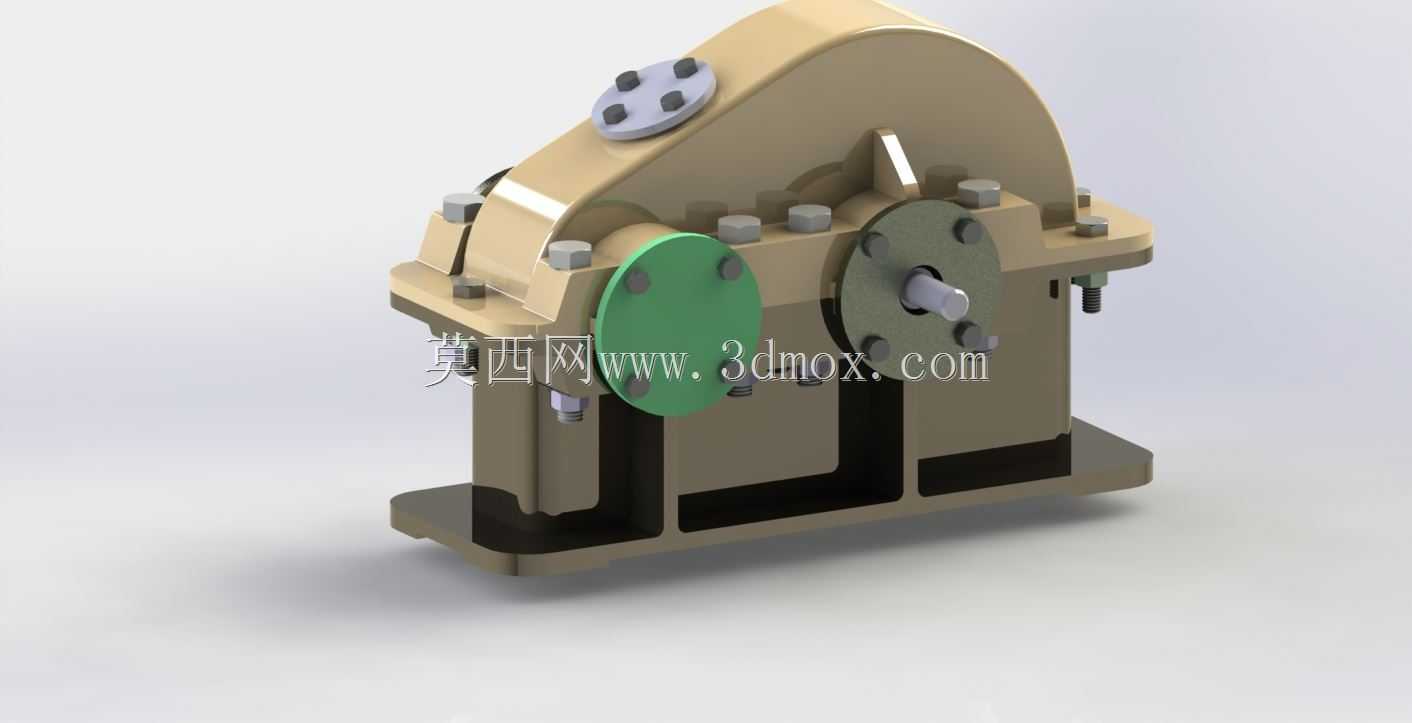

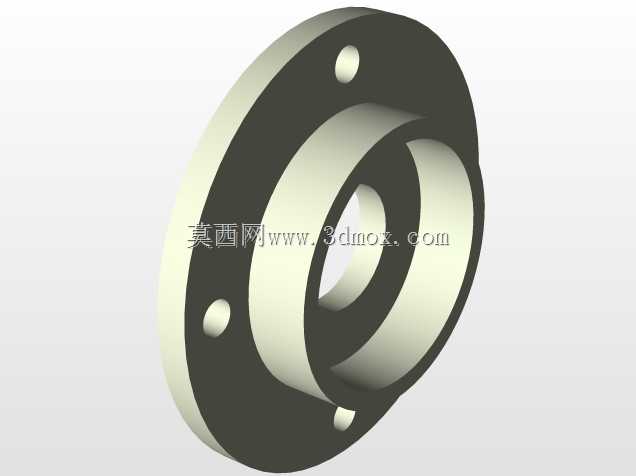

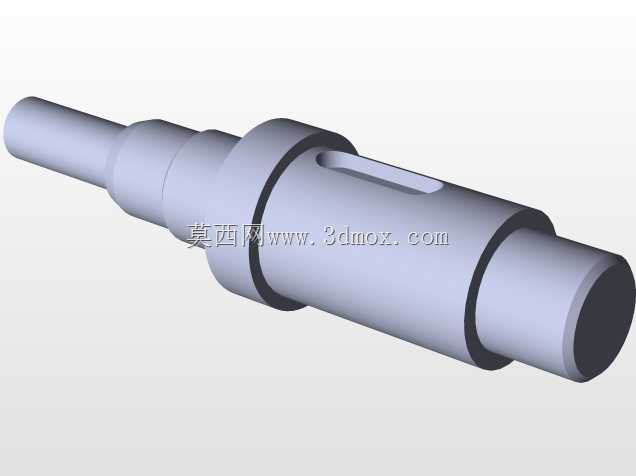

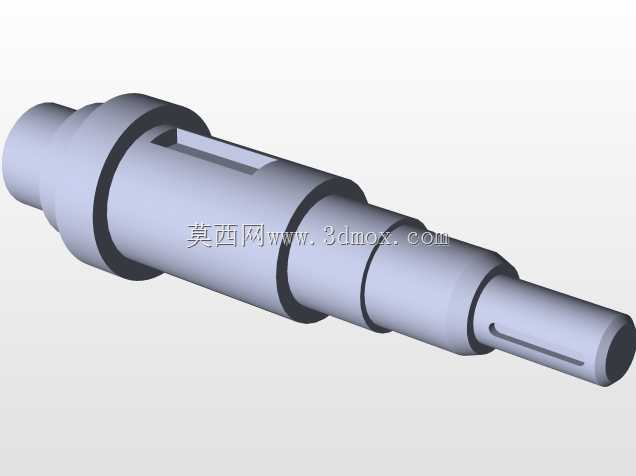

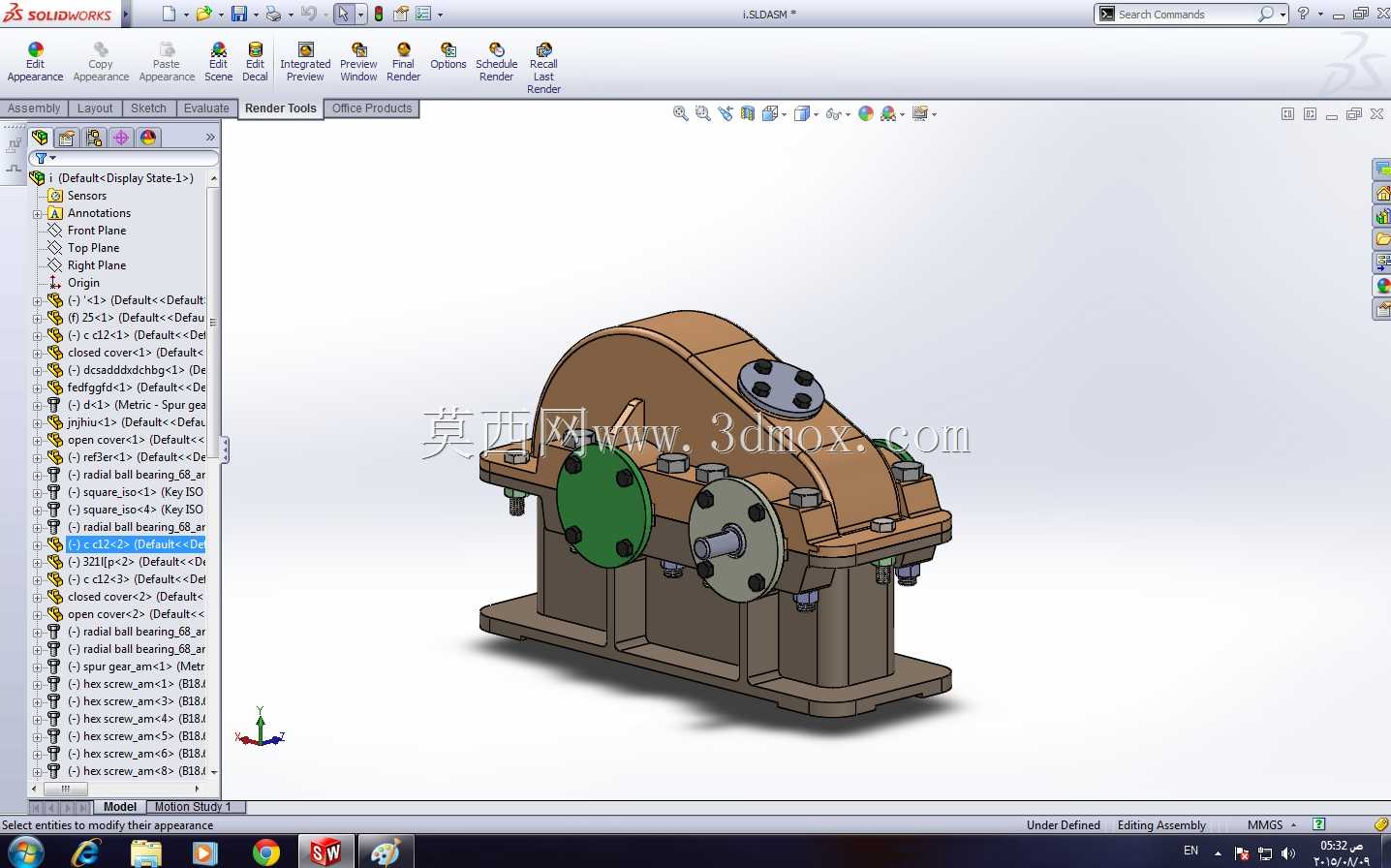

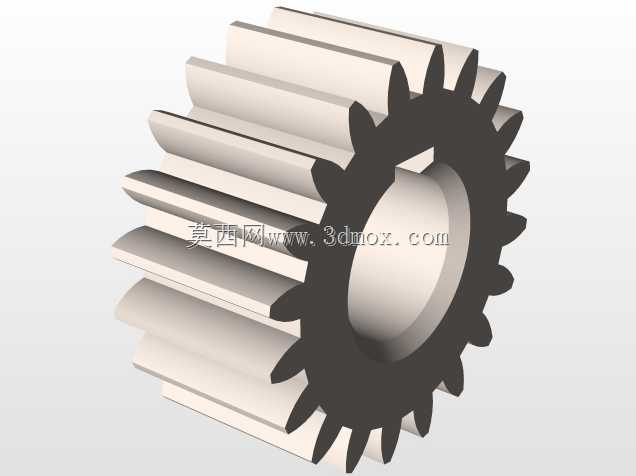

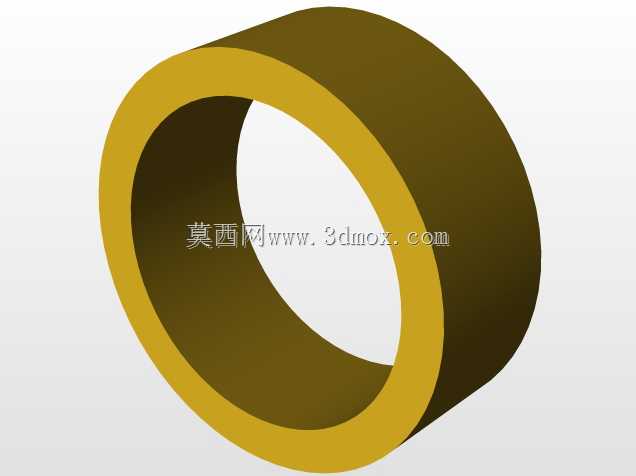

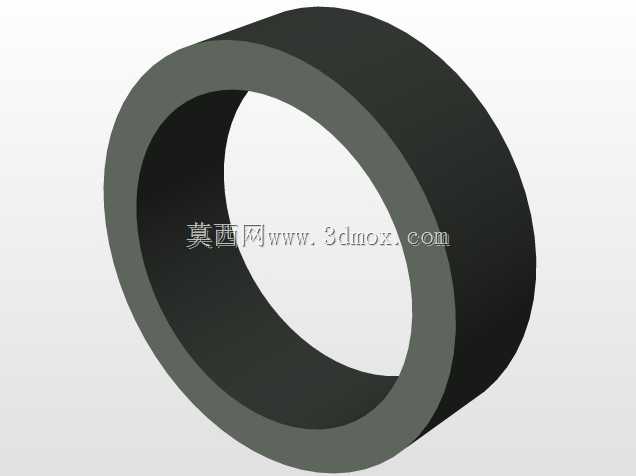

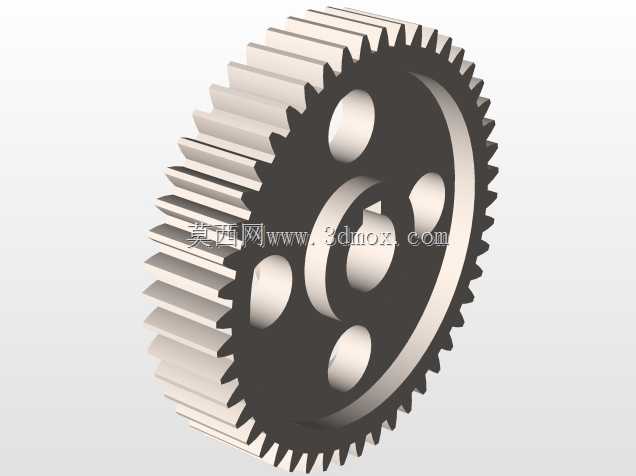

单级齿轮箱是工业传动场景中应用极为广泛的基础动力传递部件，主要布置在原动机与工作执行机构之间，通过固定传动比的齿轮啮合实现转速降低、扭矩增大的动力匹配，常见于输送生产线、轻工包装设备、小型物料提升装置、通用机床辅机等对传动精度要求适中、载荷平稳的工况场景，能够适配常规工况下连续运转的动力传递需求，为后端执行部件提供适配转速与足够输出扭矩。该款单级齿轮箱采用卧式剖分式箱体结构，上下箱体通过定位销与连接螺栓实现精准合箱，既能够保证内部齿轮轴系的装配便利性，也可在设备长期运行后方便开盖检查齿轮啮合状态、更换润滑脂或调整轴承间隙，箱体底部设置一体化铸造的安装底座，底座上预留对称布置的安装螺栓孔，可直接通过地脚螺栓固定在设备安装机架或混凝土基础上，安装边界规整，无需额外设计复杂转接支架即可完成整机固定。箱体两侧分别设计输入轴与输出轴的伸出端结构，轴端配置密封端盖，既能够防止箱体内部润滑油泄漏，也可阻挡外界粉尘、切削碎屑等杂质进入箱体内部破坏齿轮啮合面，端盖与箱体结合面采用密封垫片填充间隙，适配常规脂润滑或低粘度油润滑的密封需求。箱体上部设置观察孔与透气结构，可在不拆解箱体的情况下观察内部齿轮磨损与啮合情况，透气结构能够平衡箱体内外气压，避免长期运转升温导致箱内压力升高引发的密封失效漏油问题。设计过程中优先保证轴系的同轴度与齿轮啮合中心距精度，箱体轴承座位置采用加强筋结构提升刚性，避免承受冲击载荷时出现轴承座变形导致齿轮偏磨、传动噪音增大的问题，箱体外形轮廓做圆弧过渡处理，既能够降低铸造过程的应力集中风险，也可减少整机占地面积，适配紧凑空间内的设备布局需求。输入轴与输出轴的轴伸尺寸、中心高参数均匹配常规通用电机与标准工作机构的连接尺寸，可直接通过联轴器与标准动力部件、执行部件对接，无需额外定制转接轴件，能够大幅缩短设备整体设计与装配周期，降低非标设备的开发成本。
