曲柄滑块式快速急回传动机构设计

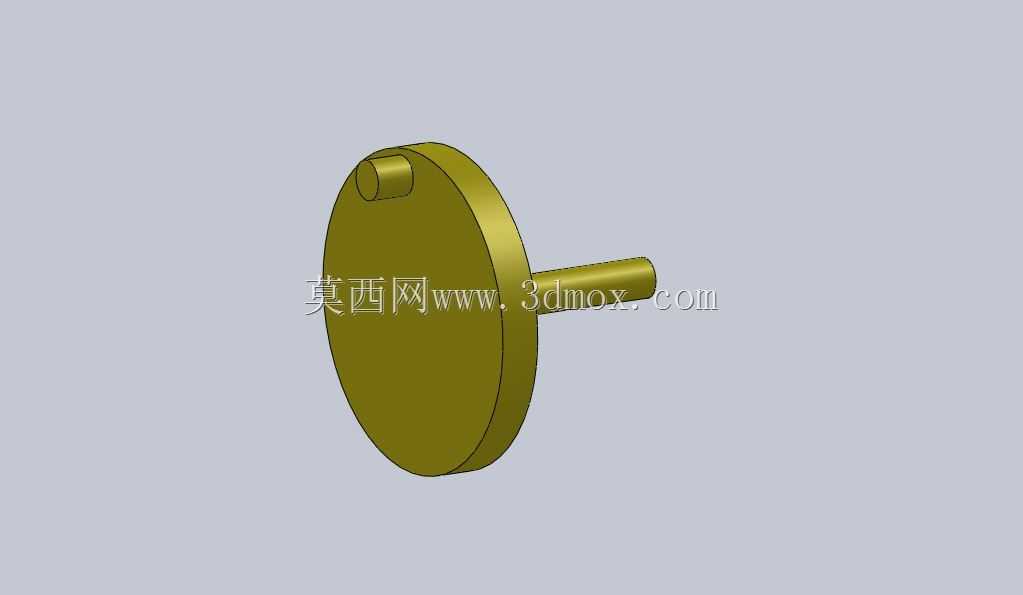

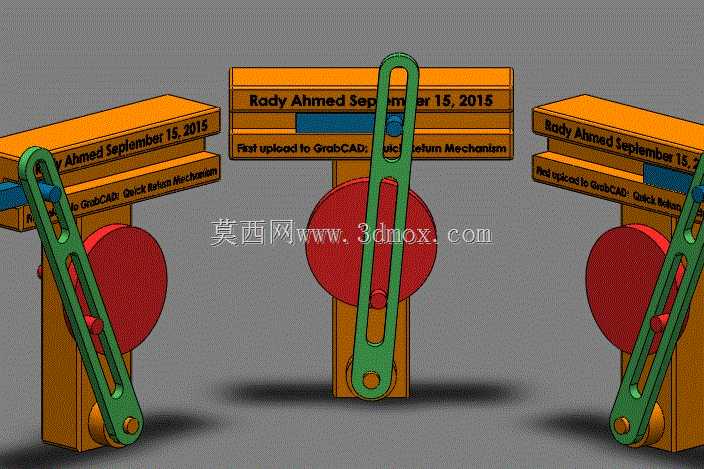

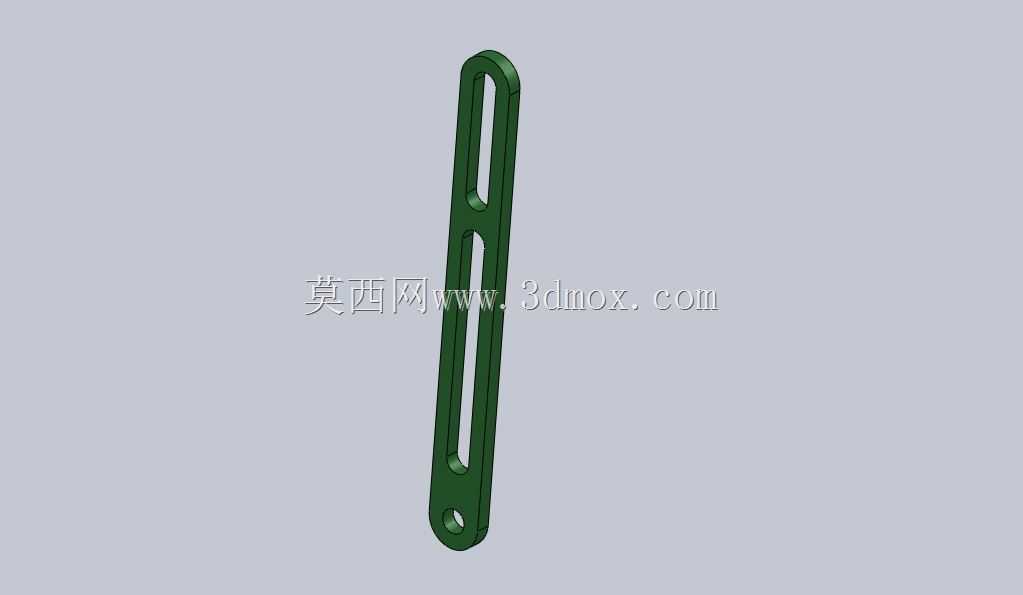

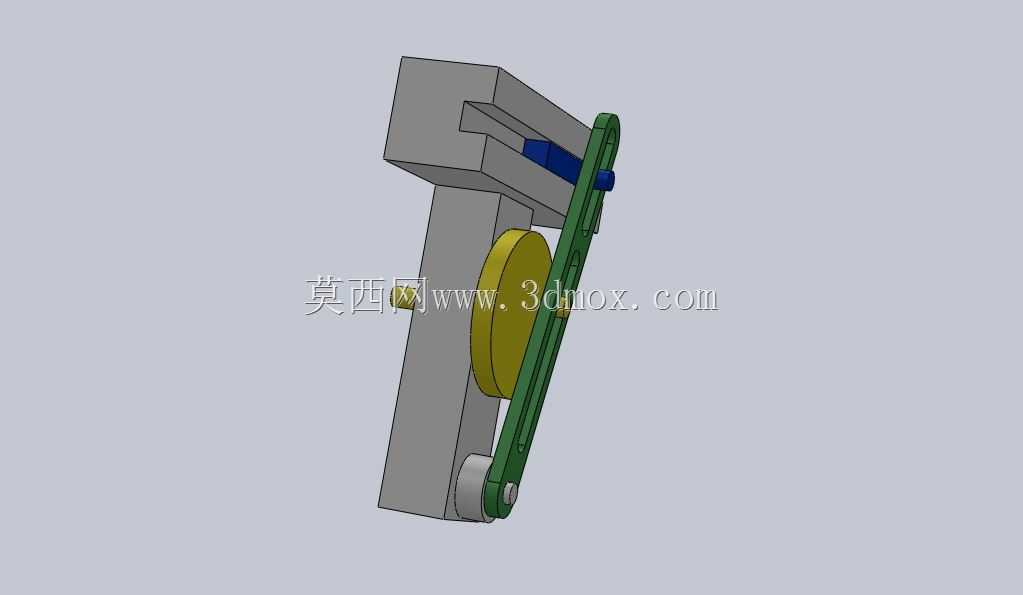

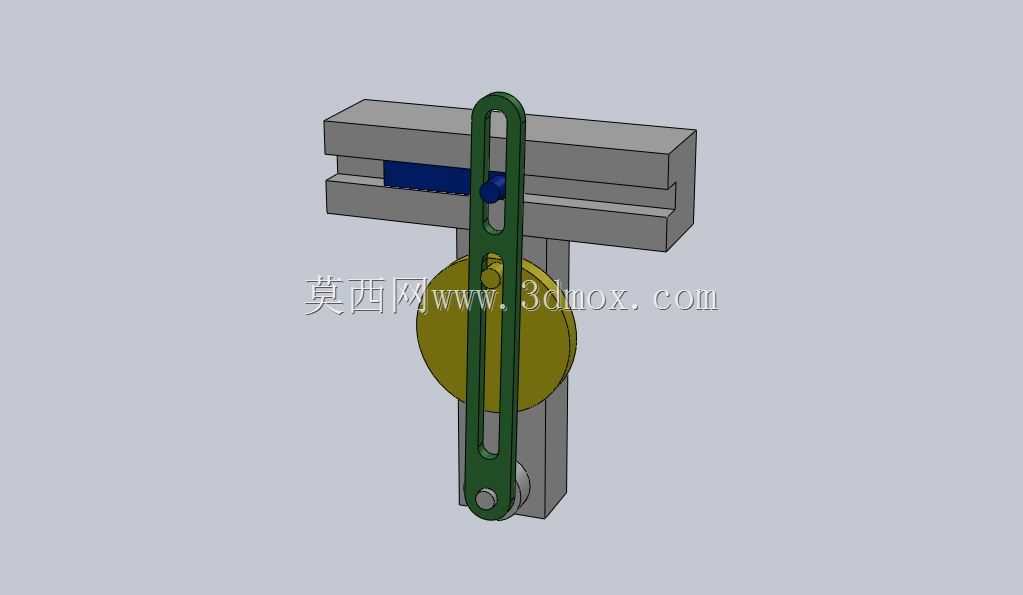

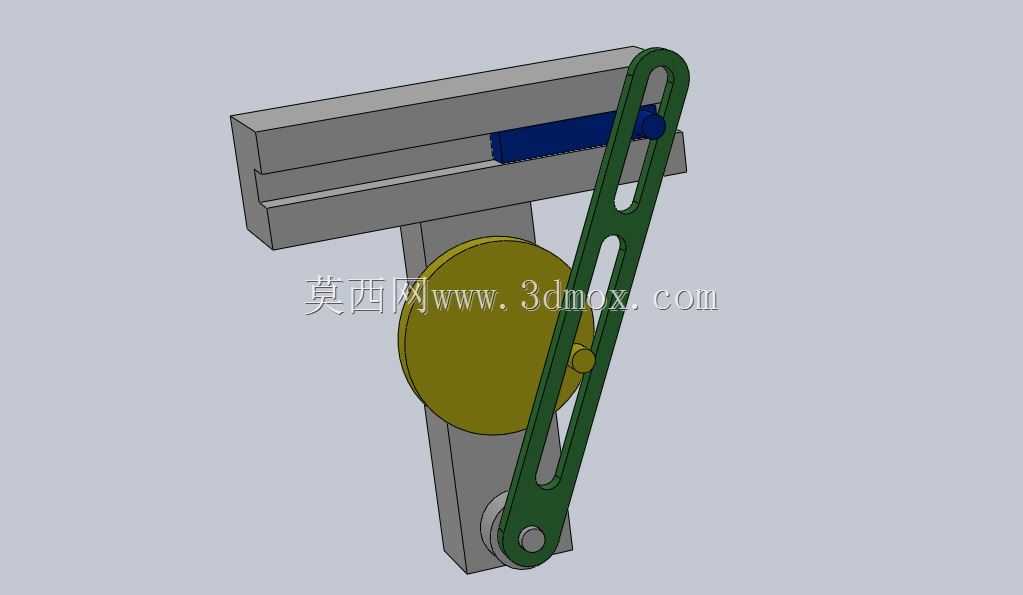

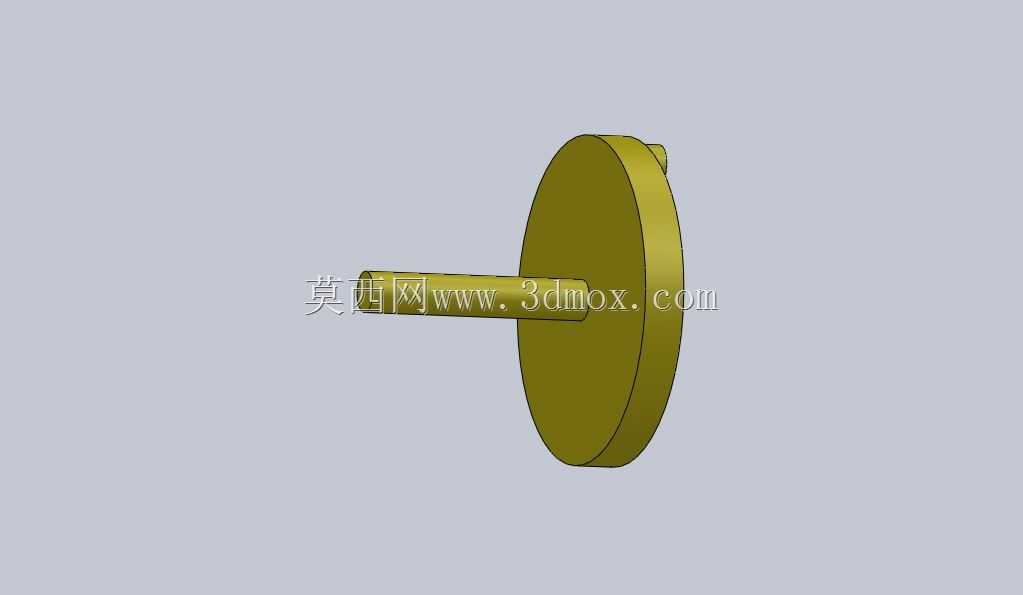

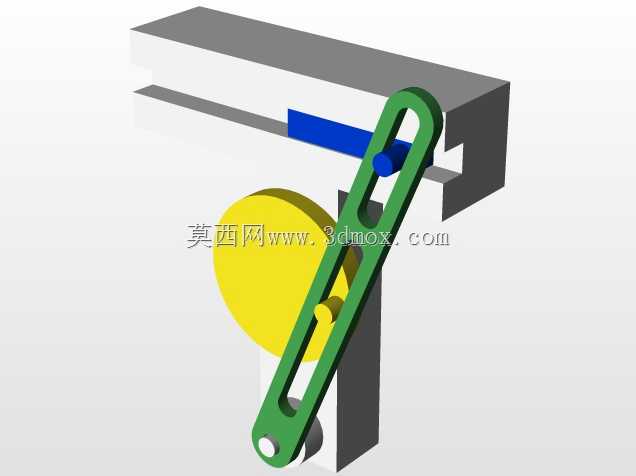

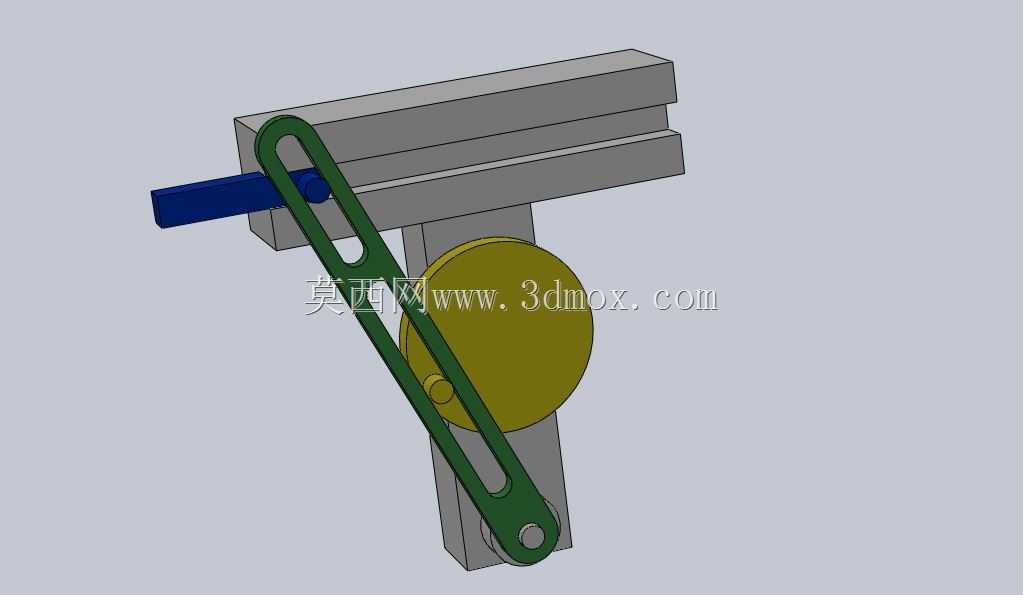

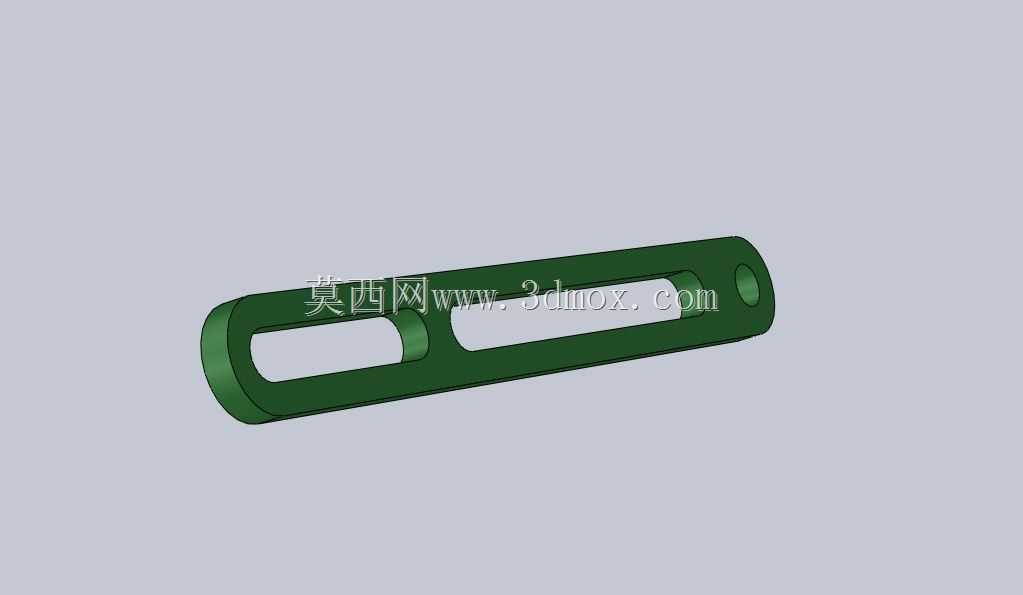

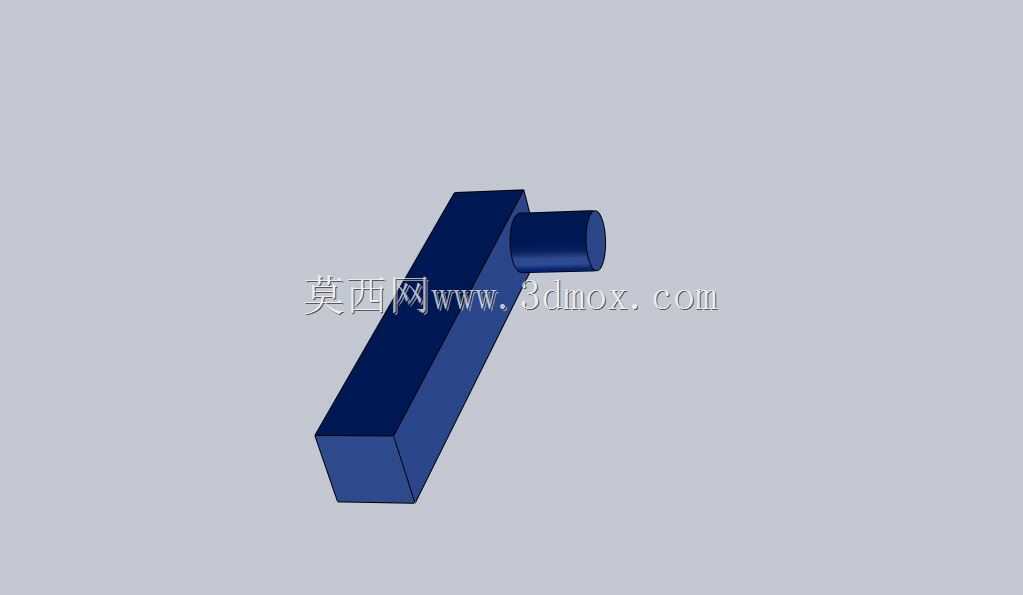

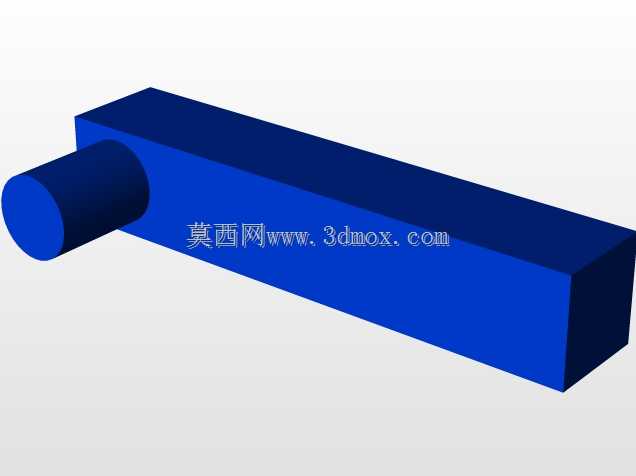

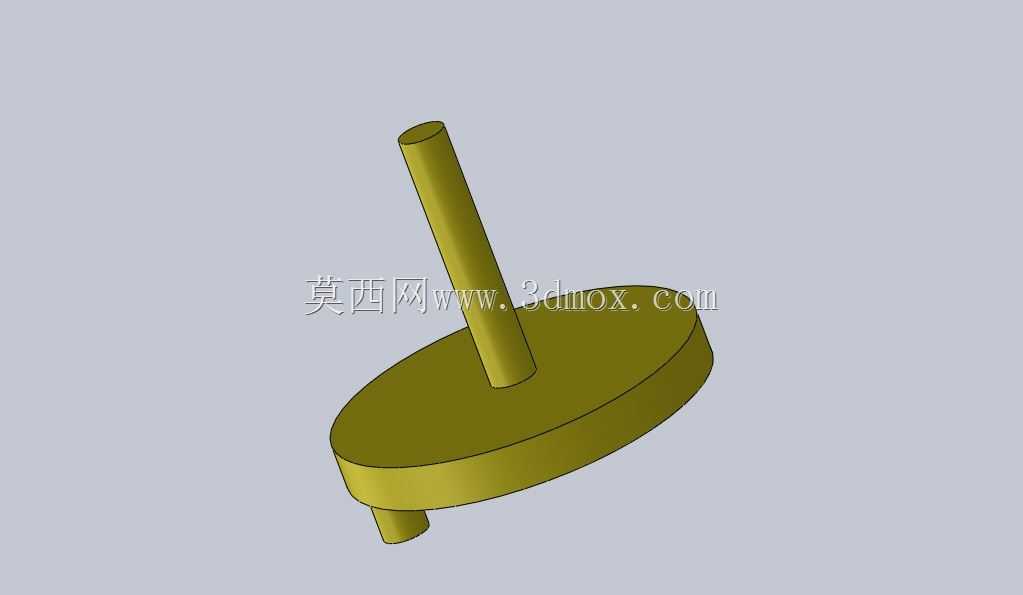

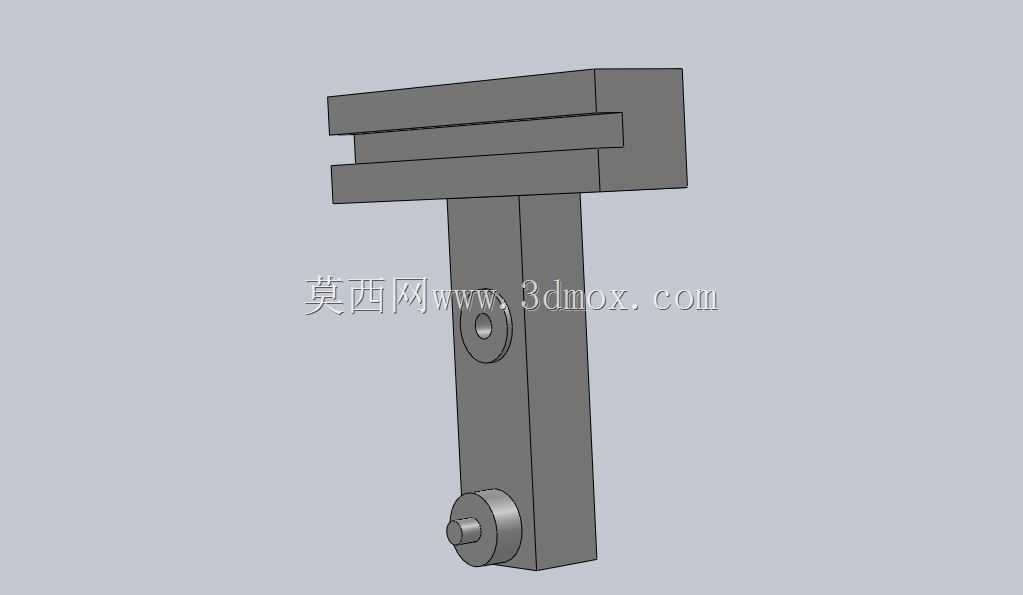

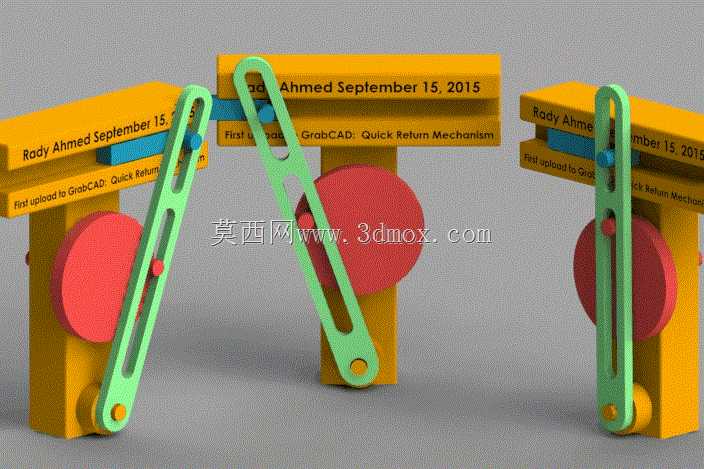

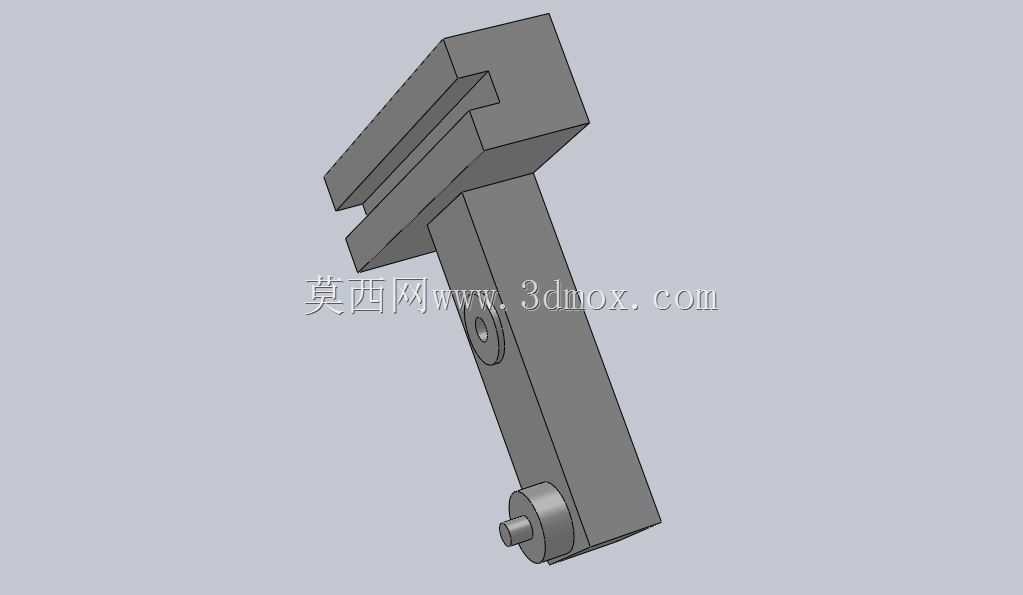

该急回机构是典型的往复运动传动组件，核心应用于各类需要实现工作行程慢速进给、回程快速复位的工业生产场景，在牛头刨床、插床、往复式输送机、自动化送料设备以及轻工包装机械中有着极为广泛的适配性，能够有效缩短设备空回程的运行时长，大幅提升生产作业的整体效率，降低传动过程中的无效能耗。从实际用途来看，这套机构可以将主动件的连续匀速旋转运动，精准转化为从动端的往复直线摆动或直线移动，工作行程阶段从动件保持稳定的低速运行，满足切削、推送、压合等工序对进给速度平稳性的严苛要求，避免因进给速度过快导致的工件加工缺陷、送料定位偏差等问题；而回程阶段从动件则以更高的速度快速复位，在不额外提升主动轴转速、不增加驱动电机功率负载的前提下，压缩非作业环节的时间占比，让设备的作业节拍得到显著优化。在功能特性上，这套机构通过曲柄与长槽摆杆的配合实现急回特性，传动链路简洁可靠，运动过程无卡滞死角，整体传动损耗低，运行过程中振动与噪声控制表现优异，长期运行的结构稳定性强，不需要频繁的维护调试即可保持精准的运动轨迹。从设计思路层面，这套机构采用偏置曲柄搭配滑动摆杆的结构方案，通过调整曲柄的回转半径、摆杆的铰接位置以及滑槽的有效长度，可以灵活调整从动端的行程范围与急回系数，能够适配不同工况下对往复行程长度、回程速度比的差异化需求；结构上采用模块化的装配设计，各个传动部件的连接边界清晰，主动轴、摆杆铰接点、从动输出端的安装定位基准明确，便于在不同的设备机架上完成集成装配。在外形尺寸与安装边界上，整套机构的横向占用空间紧凑，竖直方向的安装高度适配常规中小型设备的机架内部安装空间，主动端的输入轴采用标准轴径设计，可直接匹配常规的联轴器与驱动电机输出端连接，从动输出端预留了标准的连接件安装接口，不需要额外加工转接件即可与执行末端完成对接；安装时仅需要保证曲柄回转平面与摆杆摆动平面的平行度，以及各铰接点的同轴度，即可保证机构运行顺畅，不会出现运动干涉或额外的磨损问题，适配性极强，可直接集成到各类专用设备的传动系统中作为核心往复运动单元使用。
