可演示往复式固体热机结构模型

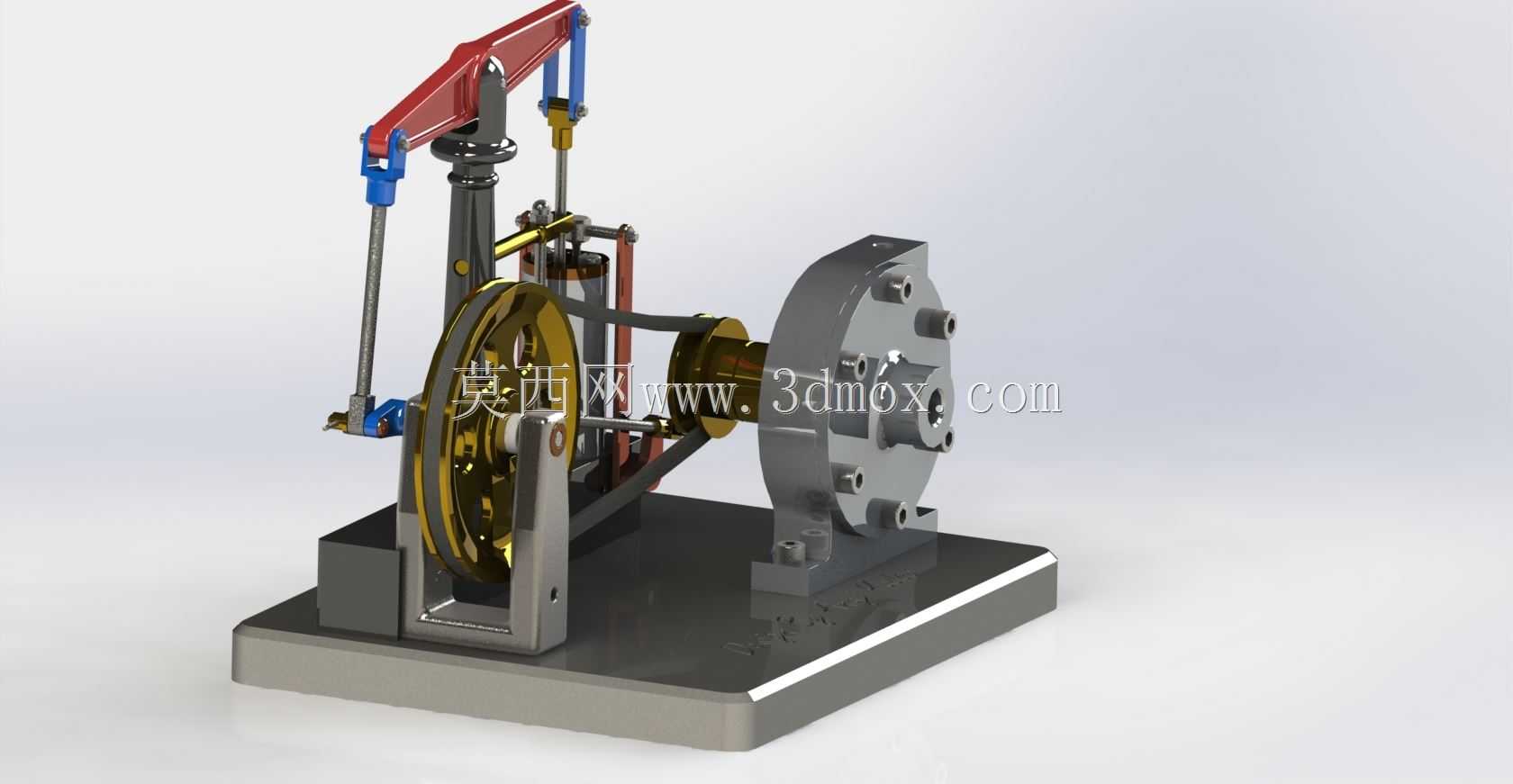

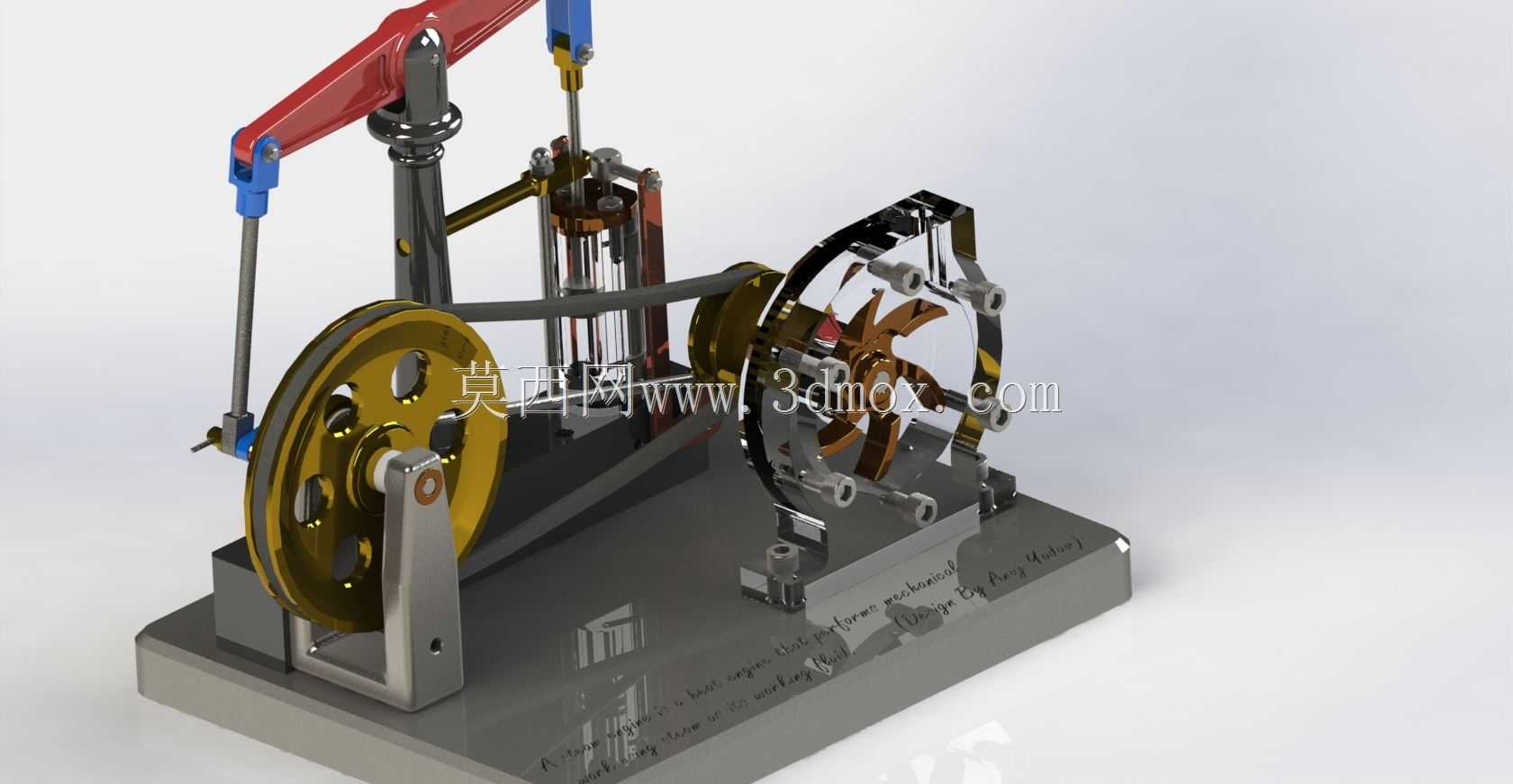

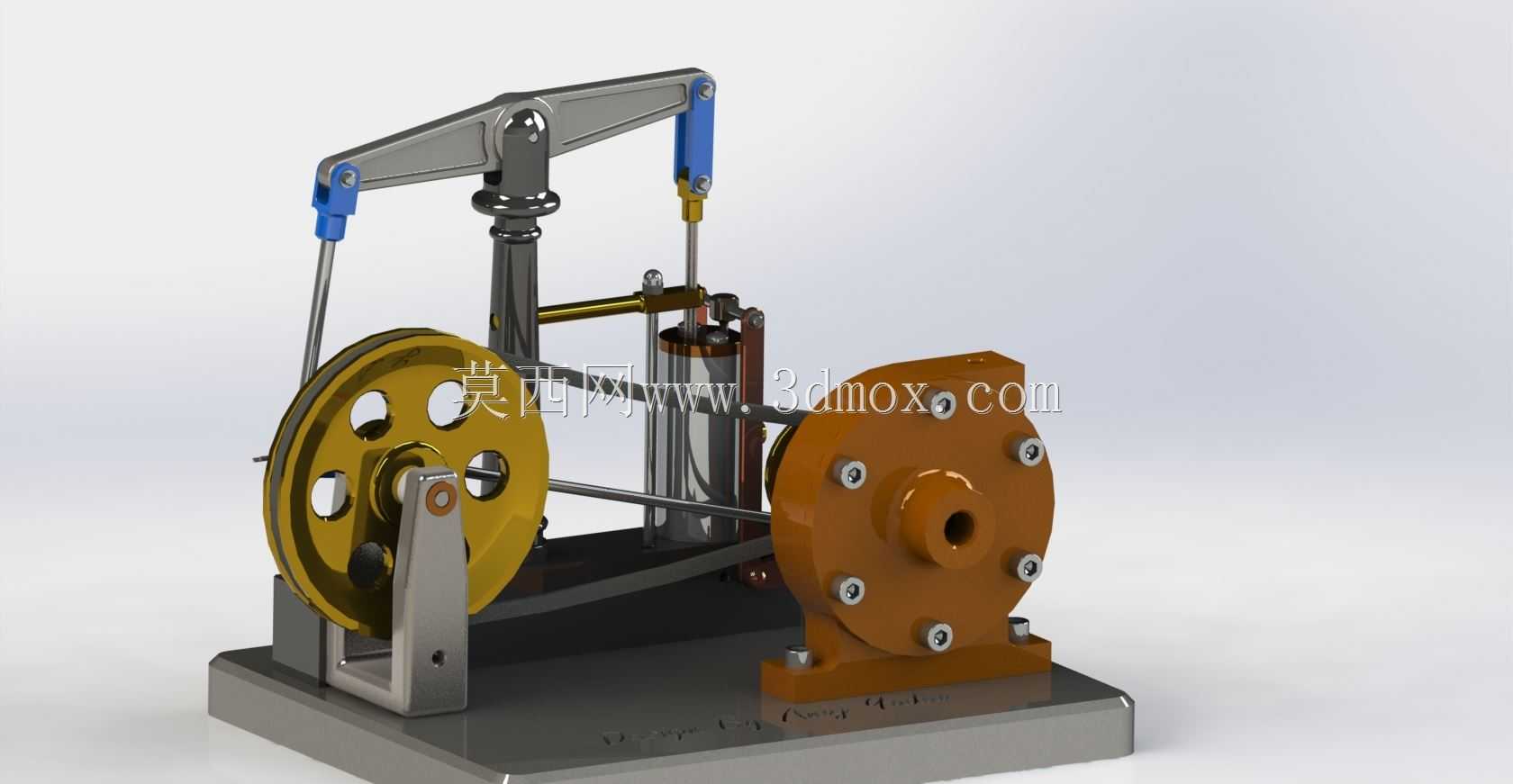

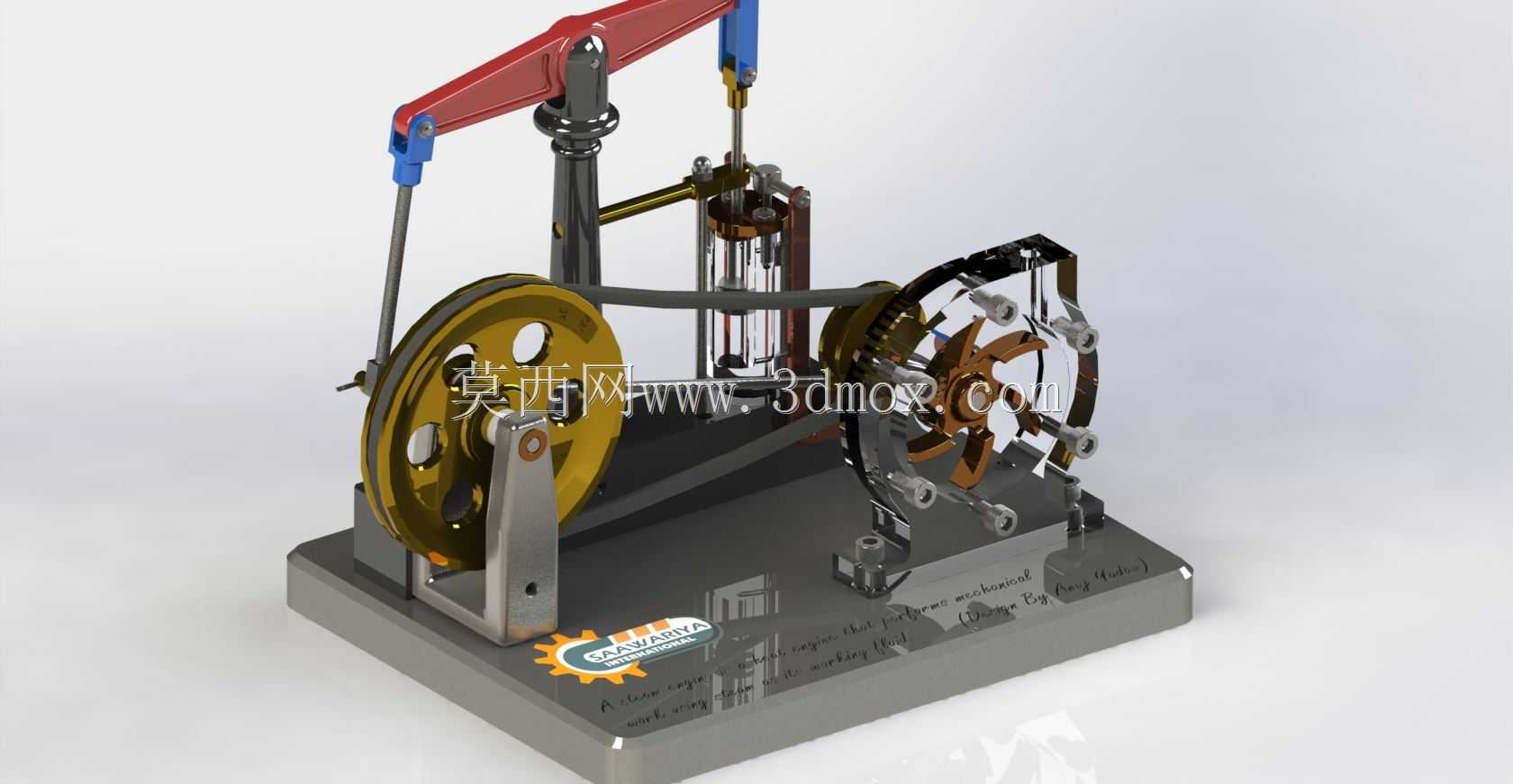

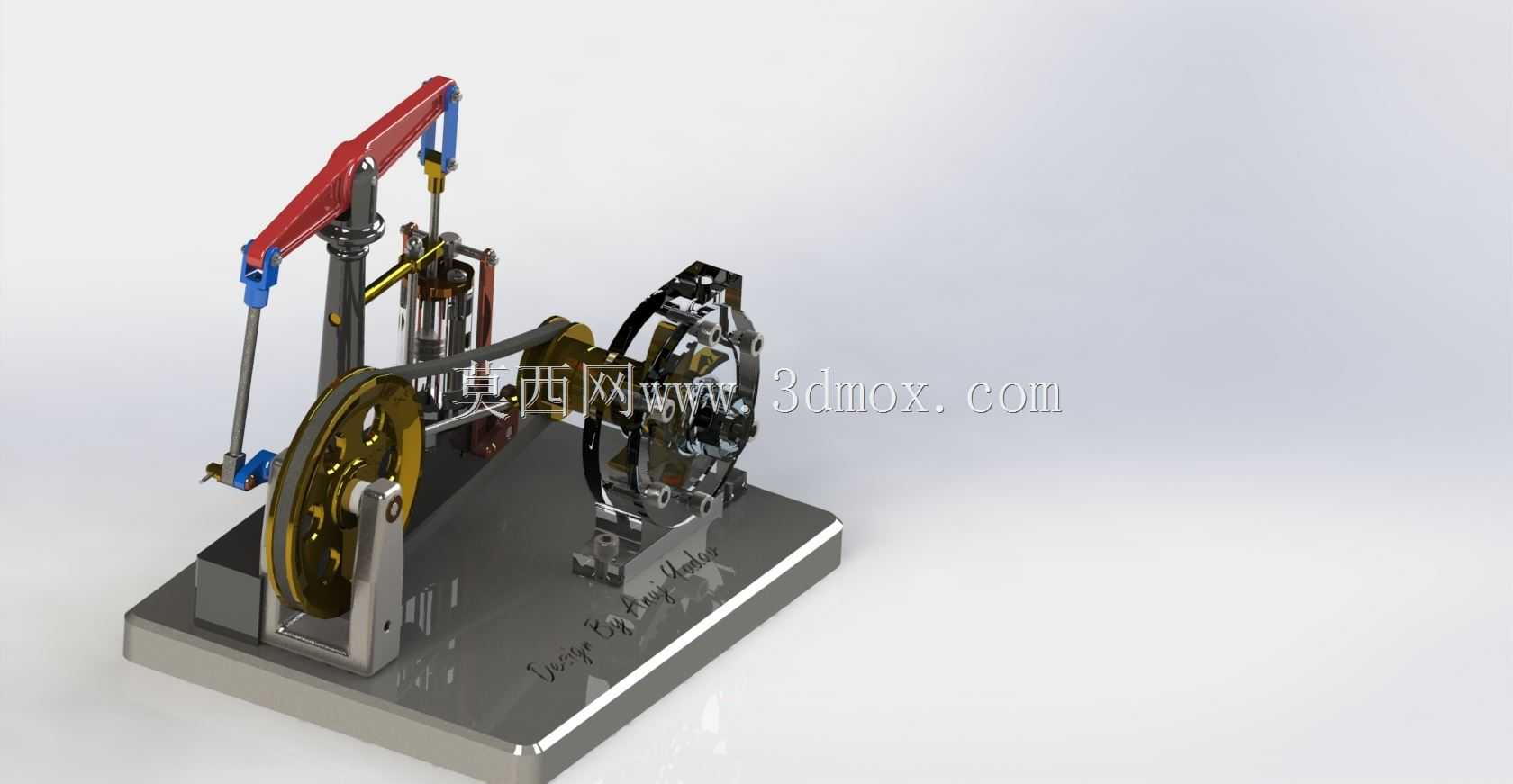

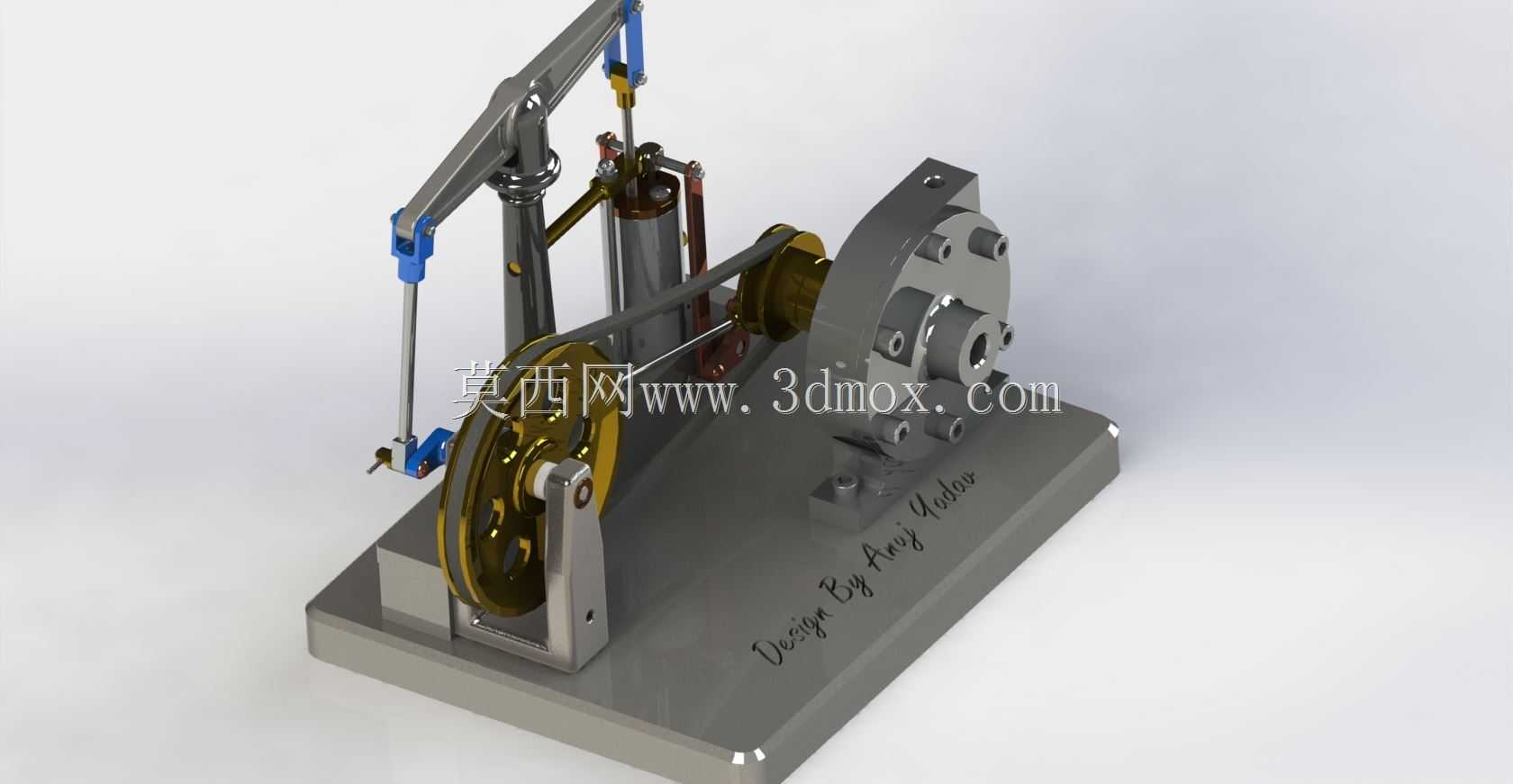

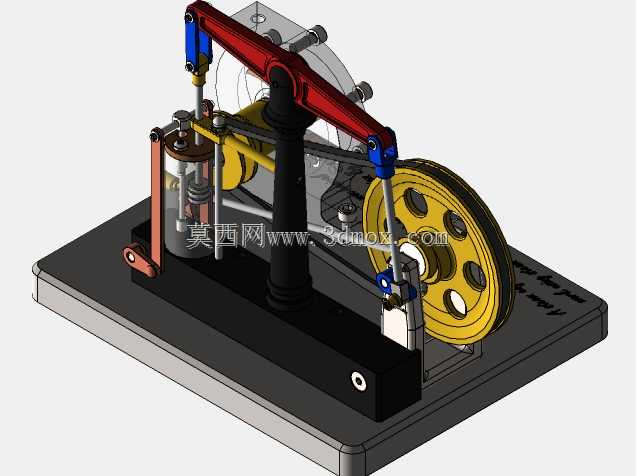

该热机模型还原了外燃式蒸汽动力装置的核心运行逻辑，可直观展示朗肯循环下热能向机械能的转换过程，在教学演示场景中，能够帮助学习者清晰理解工质与燃烧产物分离的动力输出原理，适配中小学科学启蒙、高校工程热力学课程的具象化教学需求，也可作为工业科普展项的动态演示载体，让观众直观观察非燃烧热源驱动机械运转的完整过程。模型完整复现了往复式蒸汽机的核心功能单元，包含带平衡配重的飞轮组件、曲柄连杆传动结构、配气活塞缸体、摇臂式气门控制机构以及模拟热源换热腔，各部件配合可完整演示蒸汽膨胀推动活塞下行、连杆带动飞轮旋转储存动能、飞轮惯性带动活塞回程完成排气压缩的全循环过程，透明缸体设计可直接观察活塞往复运动的行程变化，摇臂与气门的联动动作也完全还原真实设备的配气正时逻辑，能够清晰展现动力传递的每一处环节。设计过程中优先保证运动机构的无干涉运行，对曲柄回转半径、连杆长度、活塞行程的参数做了等比例适配，确保手动拨动飞轮即可带动整套机构顺畅运转，不会出现卡滞或运动死点；底座采用一体化平整结构设计，预留了足够的安装固定边界，可直接放置于展示台或加装固定件完成安装，整体外形适配常规展示柜的摆放尺寸，不会占用过多展示空间。外露的传动轮、摇臂等部件均做了圆角过渡处理，避免演示过程中出现剐蹭风险，各运动副的配合间隙经过优化，既保证运转顺滑，也不会出现松旷错位的问题，金属质感的外观配色还原了工业时代动力设备的视觉特征，同时通过不同色彩区分动力输入、传动、输出各功能模块，让结构层级更加清晰易懂，既满足功能演示的实用性需求，也具备工业展品的展示效果。
