三脚架式迫击炮与配套扫雷装置结构

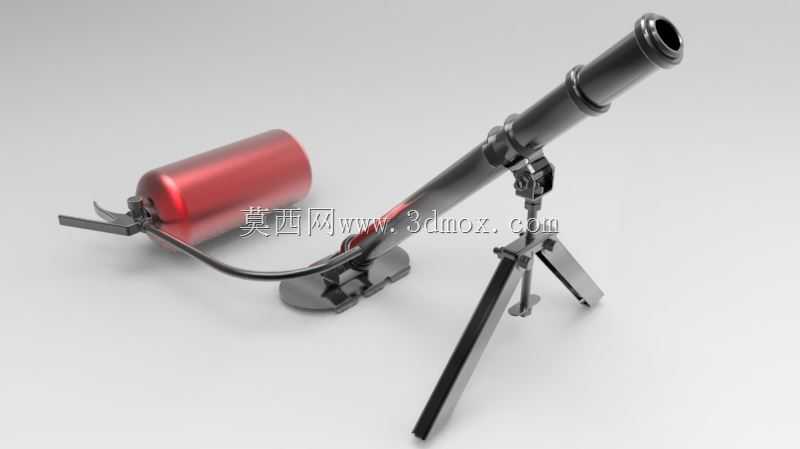

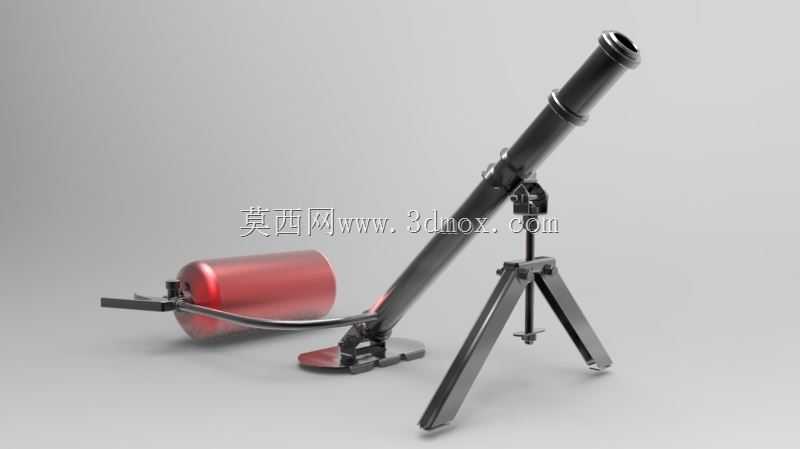

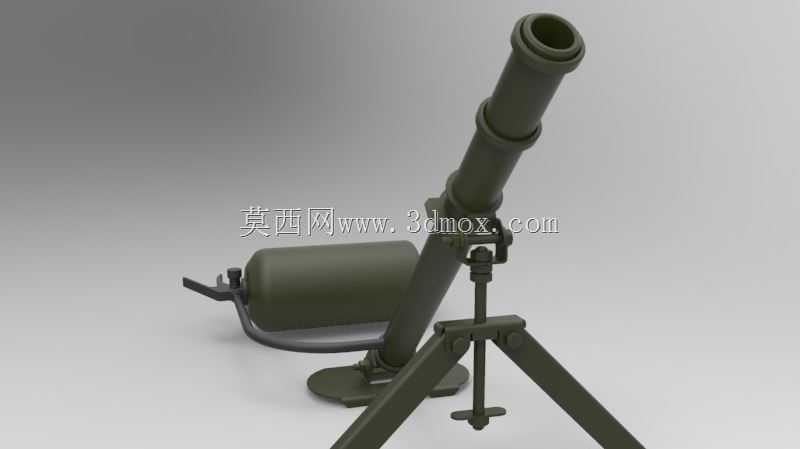

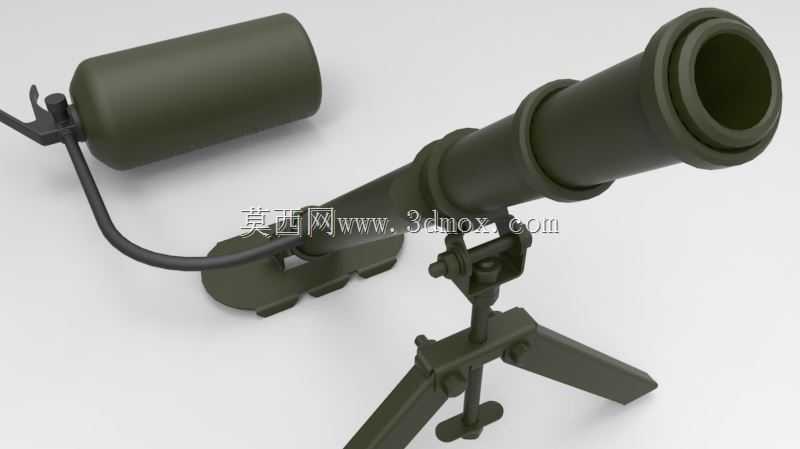

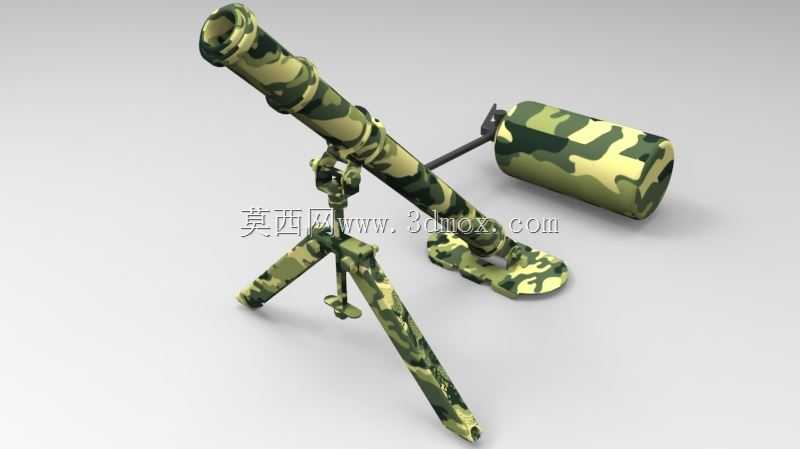

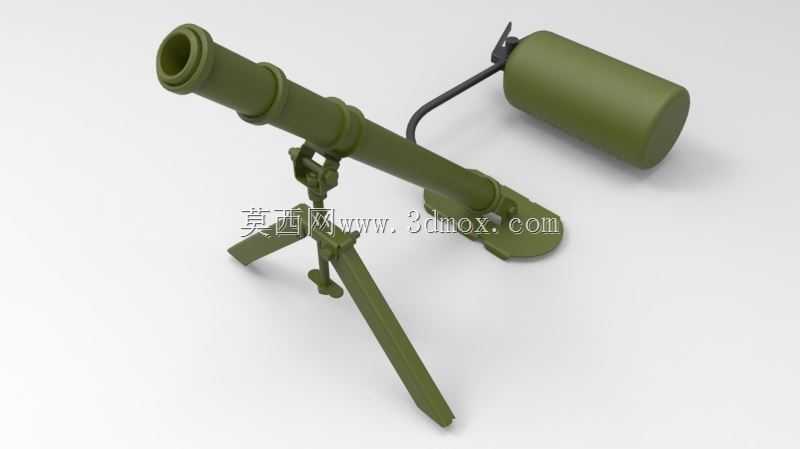

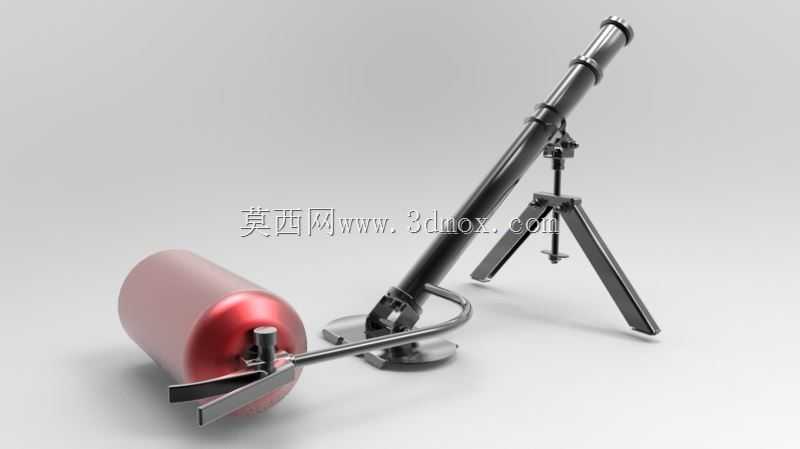

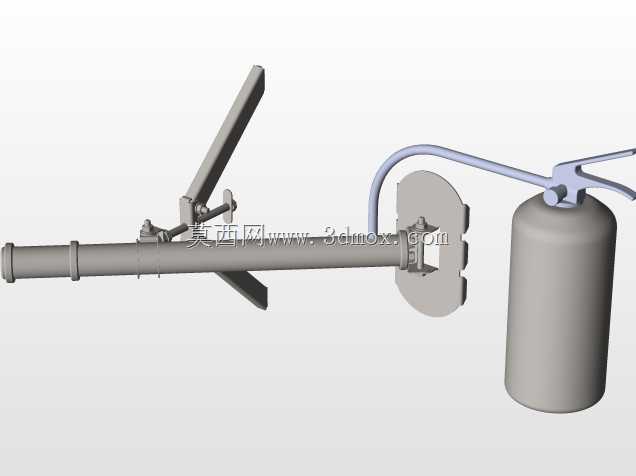

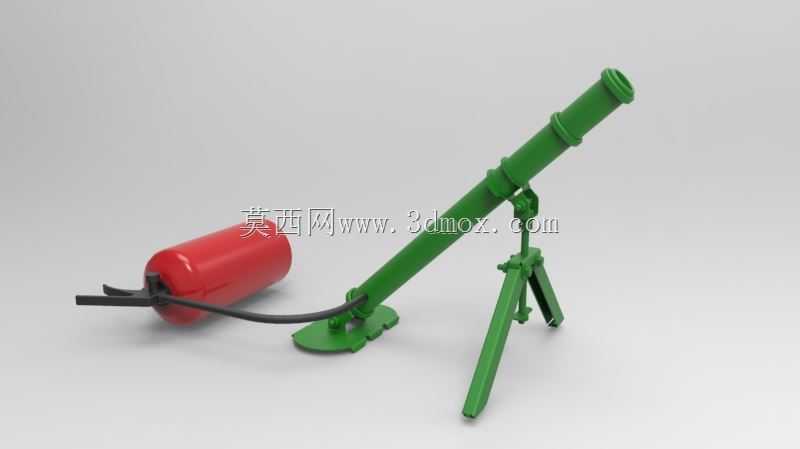

该套结构主要面向军工装备展示、战术模拟推演以及国防科普教具的应用场景，还原了轻型步兵伴随支援类武器的核心结构特征，可用于战术场景沙盘搭建、装备结构教学演示、虚拟战术训练环境搭建等实际用途，能够直观展现这类近战支援装备的形态特征与结构逻辑。从产品功能特性来看，整套结构包含带稳定三脚架的发射身管、配套的发射装药组件两大部分，三脚架采用可开合的支腿结构，能够在不同平整度的地面实现稳定架设，支腿间的角度可根据架设需求调整，适配不同的射向调整需求；身管部分带有俯仰调节机构，可通过架体上的调节旋钮调整发射仰角，匹配不同射程的打击需求，身管尾部带有闭气与击发相关的结构预留，还原真实装备的动作逻辑；配套的装药组件采用圆柱型结构，与身管内径形成适配的配合关系，可模拟装填动作流程，完整展现从架设、瞄准到装填的全套操作逻辑。在产品设计思路上，整体遵循真实装备的比例缩放原则，在还原核心结构特征的前提下，对非关键的细碎零部件做了合理简化，既保证结构辨识度，也让整体装配逻辑更加清晰，架体与身管的连接部位采用铰接式结构，预留了俯仰转动的活动空间，支腿与架体主体的连接部位同样设置了转动副，可实现支腿的开合收纳，还原真实装备便携架设的特性；身管内壁做了光滑处理，模拟真实炮管的内膛形态，身管外部的加强箍结构也做了等比例还原，兼顾外观还原度与结构合理性。从外形尺寸与安装边界来看，三脚架完全展开状态下，三个支腿的末端形成等边三角形的支撑轮廓，支撑半径可通过支腿的张开角度调整，最小支撑半径适配狭小空间的架设需求，最大支撑半径可保证大仰角发射状态下的整体稳定性；身管处于水平状态时整体高度较低，调整至最大仰角时整体高度不会超出架体的稳定支撑边界，不会出现重心偏移导致的倾覆问题；配套装药组件的外径略小于身管内径，可顺畅完成装填与取出动作，组件长度与身管的装填空腔深度形成适配，装填到位后不会出现突出身管尾部的情况，整套结构的所有活动部件都预留了合理的活动间隙，转动、开合动作都不会出现结构干涉，能够顺畅完成所有模拟操作动作。
