HC-SR04超声波测距传感器结构设计

这款HC-SR04超声波测距模块是嵌入式开发、智能硬件领域应用极为广泛的非接触式距离检测部件，常被用于智能小车避障系统、自动感应门禁、液位检测装置、物体存在检测工位、机器人导航避障、停车场车位检测、智能家居人体感应触发等场景，能够在不与被测物体发生物理接触的前提下，稳定输出2cm到400cm范围内的距离检测数据，测距精度可以达到3mm级别，足以覆盖绝大多数民用、工业入门级的测距需求，相比红外测距方案，它受光线、被测物体色彩透明度的干扰更小，在复杂光照环境下的工作稳定性更出色。

从产品功能特性来看，该模块集成了超声波发射换能器、接收换能器与核心信号处理电路，仅需要通过Vcc、Trig、Echo、Gnd四个引脚即可完成与主控板的接线，工作时主控端向Trig引脚发送不少于10us的高电平信号，模块内部会自动循环发出8个40kHz的超声波脉冲，当超声波遇到前方障碍物反射回来后，模块会通过Echo引脚输出高电平，高电平持续的时长就对应超声波从发射到返回的时间，主控端只需要采集这个时长就能换算出与障碍物之间的实际距离，不需要额外搭建复杂的信号放大、滤波电路，大幅降低了开发门槛。

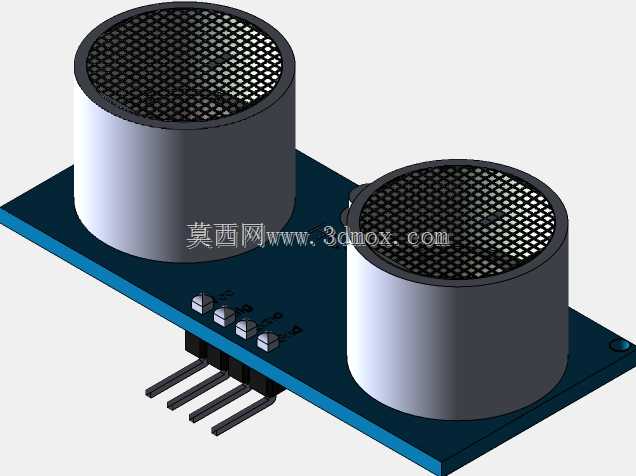

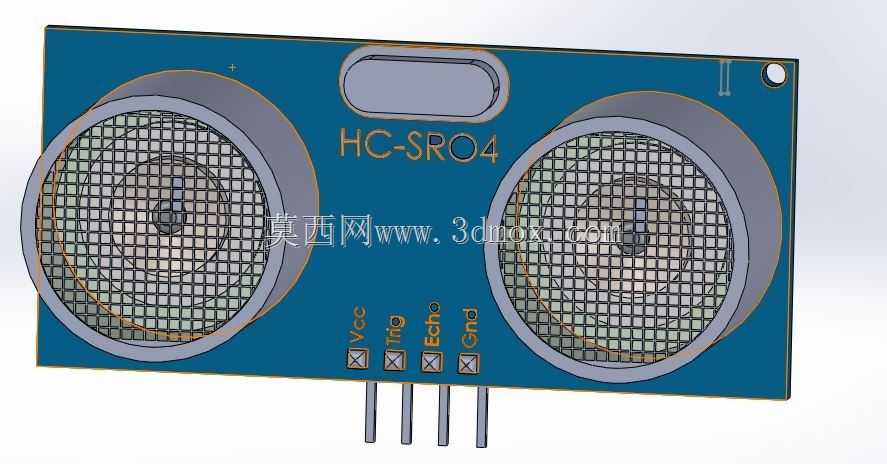

在设计思路上，这款模型完整还原了实物的结构布局：蓝色PCB基板上对称布置两个圆柱形换能器，左侧为超声波发射端、右侧为接收端，两个换能器的网罩结构做了精细还原，网孔的排布、换能器外圈的固定胶圈结构都和实物一致；两个换能器中间靠上位置预留了贴片元件的安装位，对应实物上的信号处理芯片与外围电路；PCB下方引出四个直插排针，对应四个功能引脚，引脚间距采用标准2.54mm排针间距，能够直接适配通用面包板、杜邦线的接线需求；PCB右上角预留了固定安装孔位，方便用户通过螺丝将模块固定在安装支架或者设备壳体上。

从安装边界来看，模块整体外形为规整的长方形板状结构，两个换能器突出于PCB板面，安装时需要预留出换能器前方的无遮挡空间，不能有结构件遮挡换能器的发声与收声面，避免造成超声波信号的异常反射影响测距精度；排针向下伸出的长度适配常规插装高度，安装时排针下方不需要额外预留过多空间，PCB板的厚度、安装孔的孔径都匹配常用M2螺丝的固定尺寸，能够快速集成到各类智能硬件、自动化检测装置的结构中，不会和周边的电路、结构件产生干涉。
