六位蓝色直插式拨码开关结构设计

　　在工控板卡、测试治具、通讯设备以及小批量定制化电子装置里，硬件地址或功能档位往往需要在出厂调试、现场维护阶段由人工手动设定，直插式六位拨码开关正是为这类场景准备的基础元件。它不需要额外软件写入，也不依赖上位机界面，维修人员通过观察拨柄位置即可判断当前通断组合，排查故障时直观且可靠。

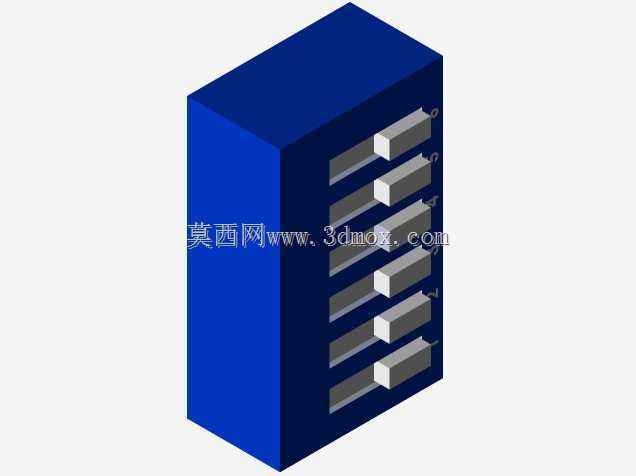

　　该模型呈现的是典型蓝色基座DIP结构，本体上沿长度方向排布六个独立拨柄，每个拨柄对应一位二进制状态。相邻拨柄之间保留足够指腹或镊子操作间隙，避免拨动相邻位；基座表面印有1至6的位号标识，可与PCB丝印一一对应，降低装配与调试时的错认概率。拨柄采用凸起块状造型，上方留有防滑平面，操作者用指尖即可推动，也可在空间受限时用镊子尖端辅助。

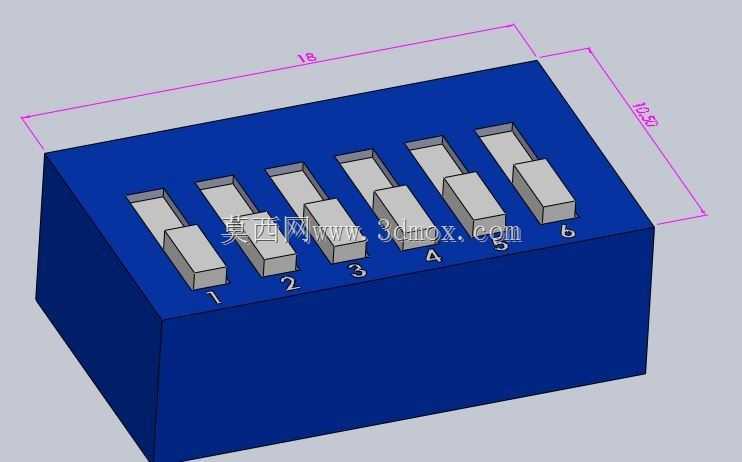

　　从外形边界看，模型标注的长度约为18，宽度约为12.52，单位通常按毫米理解，这一尺寸与常规2.54mm间距六位DIP开关封装相匹配。设计时需重点确认PCB开孔与焊盘位置：双列引脚沿本体两侧伸出，插装后穿过电路板并在波峰焊或手工焊后形成机械固定与电气连接。结构工程师在布局时应在开关上方预留操作空间，避免被高大电容、散热片或外壳筋位遮挡；同时要考虑外壳开窗位置，使维护人员不用拆板即可完成地址修改。

　　基座采用绝缘塑料体，承担引脚定位、拨柄导向和耐压隔离作用。内部每位通常包含静触点、动触点和弹性定位结构，拨柄滑动时带动触点切换，并通过轻微段落感反馈到位状态。三维建模时需还原拨柄两档位置的行程差，这样在装配仿真中才能检查外壳与拨柄是否干涉，也能用于制作说明书或工艺指导图。对于需要灌胶、三防漆处理的板卡，还应在工艺文件中明确开关拨码后再涂覆，或对操作区域进行遮蔽，防止漆液进入滑动缝隙造成卡滞。

　　这类开关的额定电流较小，适合信号回路或上拉/下拉配置，不应用于直接切换动力负载。选型时除位数和脚距外，还要结合贴装方式选择直插或贴片版本；本模型为直插形式，优势在于焊接强度高、维修更换方便，适合样机开发、工业控制板以及对可靠性要求较高的低速信号设置场景。
