被动式人体红外热释电感应探头结构设计

这款被动式红外感应元件，是当前民用、商用智能感应场景中应用极为广泛的探测类电子部件，常被集成在各类需要人体触发感应的终端设备中，覆盖家居智能照明、公共区域自动开关控制、安防入侵探测、非接触式触发交互等多个场景，比如楼道自动感应灯、卫生间自动冲水装置、智能家电人体唤醒模块、防盗报警探测节点等场景，都能见到这类元件的身影，它依靠探测环境中红外热辐射的变化实现触发，不需要主动发射探测信号，功耗极低，非常适合电池供电的低功耗感应类设备使用。

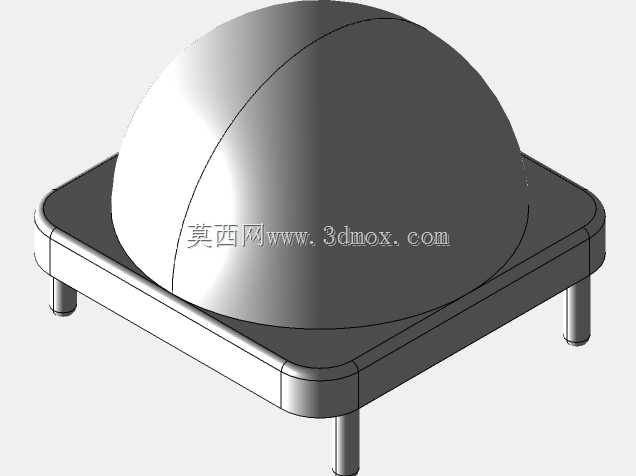

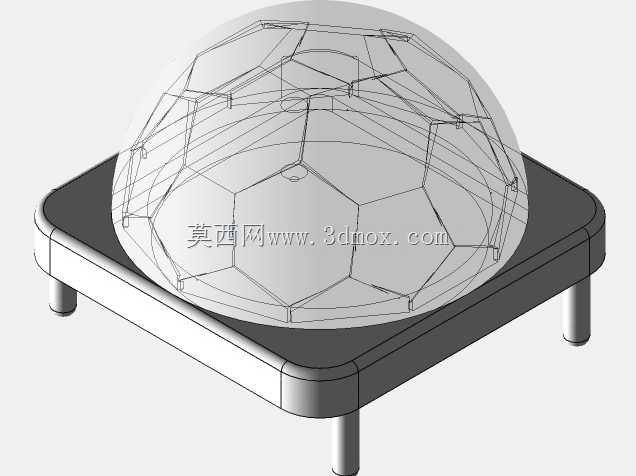

从功能特性来看，这款元件核心是热释电探测晶元，上方的多棱面菲涅尔透镜是设计的核心部分，透镜通过多面折射结构，将探测区域内的红外热辐射信号汇聚到下方的探测晶元上，同时将探测范围划分成明暗交替的感应区，当人体在探测范围内移动时，晶元接收到的红外辐射强度会产生交变变化，以此输出触发电信号，相比普通的直射式探测结构，带菲涅尔透镜的设计能将探测距离提升到数米级别，同时扩大水平探测角度，满足常规场景的感应覆盖需求。

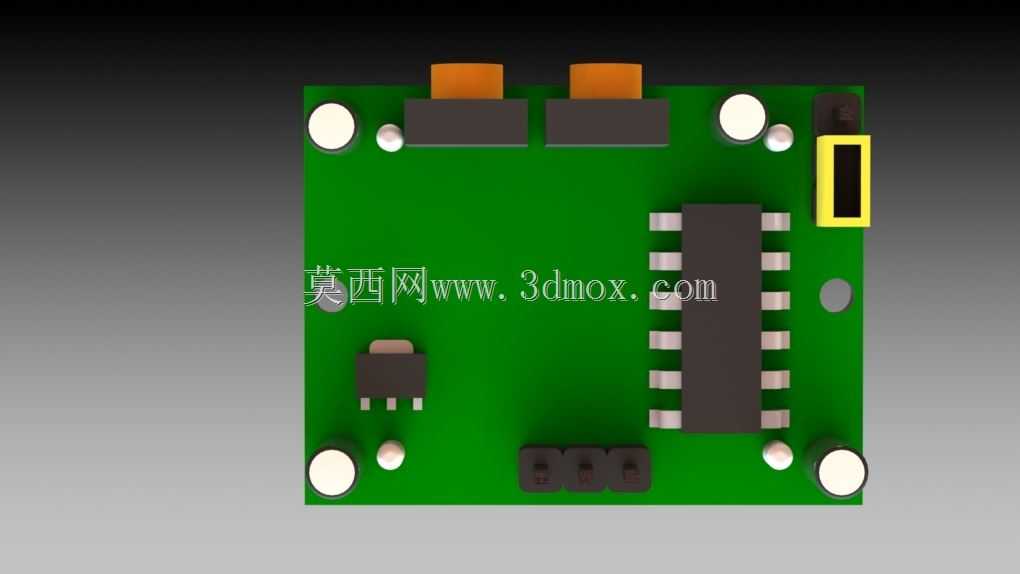

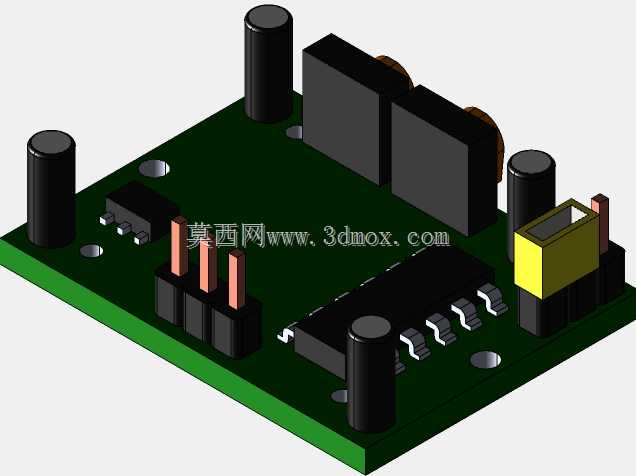

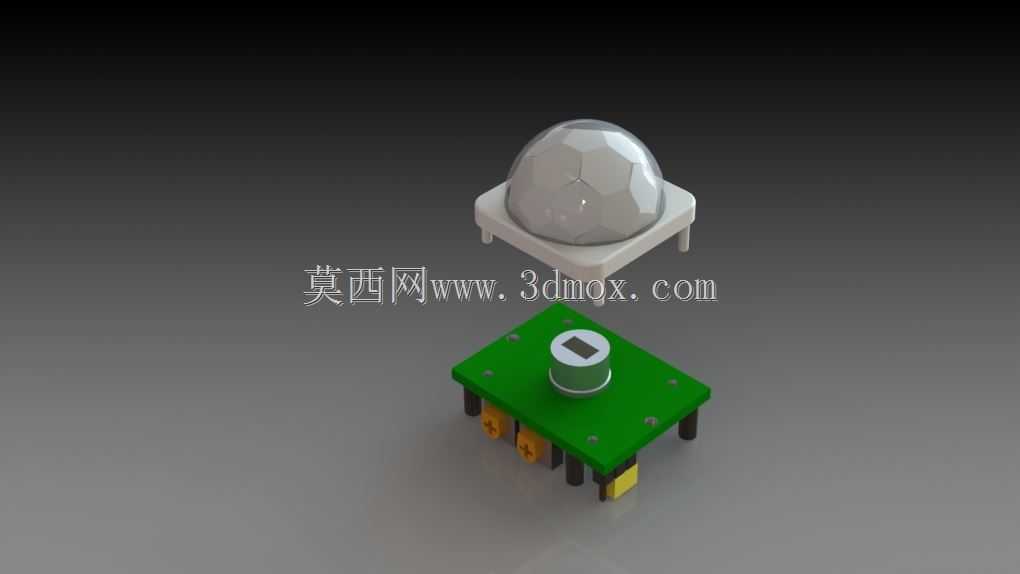

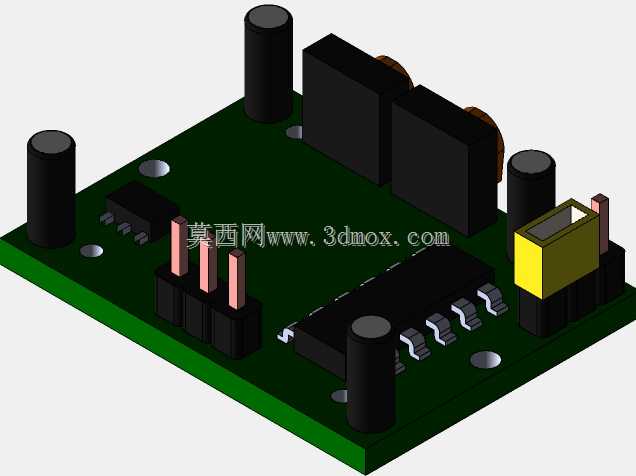

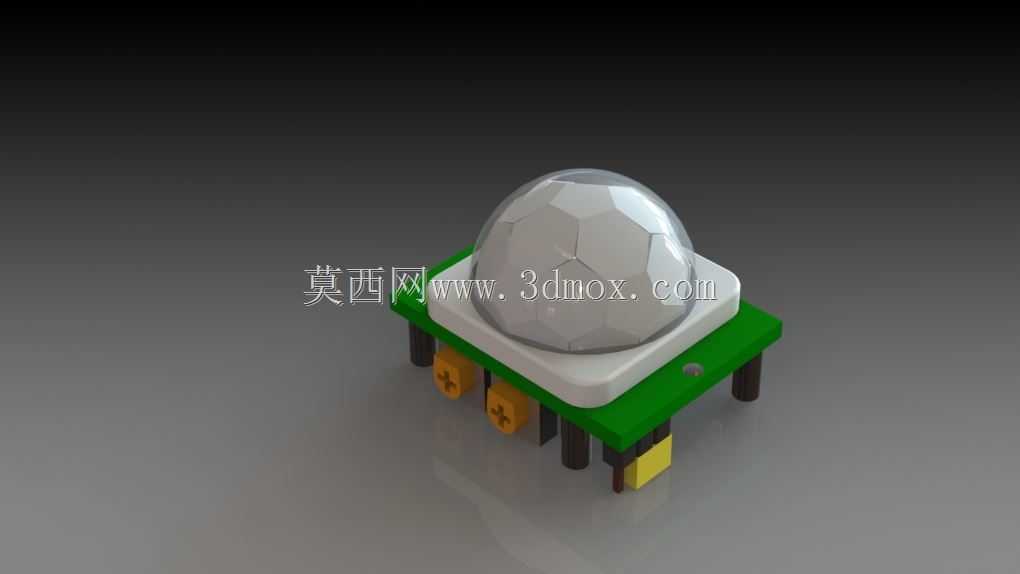

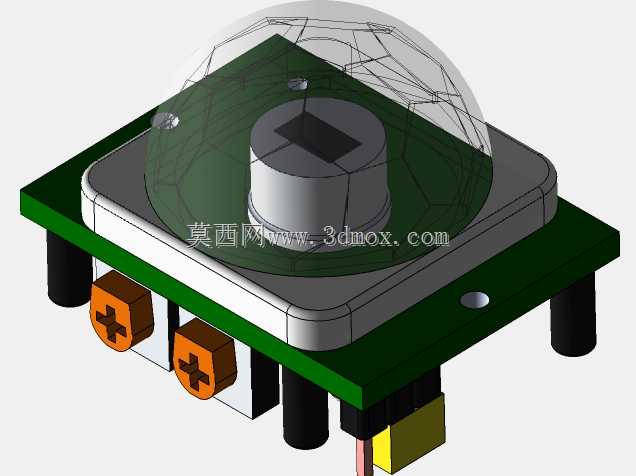

在设计思路上，整体采用模块化的紧凑布局，透镜部分采用半球形凸起结构，既保证了足够的光线折射角度，也能在安装后突出于模块表面，避免周边结构遮挡探测视角；下方的白色基座是透镜的固定承载结构，通过卡扣与下方的PCB基板连接，不需要额外的紧固件就能实现透镜的稳固固定，方便生产环节的快速装配；绿色PCB基板上集成了信号处理所需的外围电路，预留的引脚采用直插式设计，既可以直接焊接在主控电路板上，也可以搭配排座实现可拆卸连接，适配不同的装配需求；基板下方伸出的黄色可调元件是灵敏度调节电位器，在模块安装完成后，可以通过旋转电位器调整触发的灵敏度阈值，适配不同安装高度、不同探测范围的使用需求。

从安装边界来看，整体模块的外形尺寸小巧，安装时只需要预留出半球形透镜的无遮挡空间即可，透镜前方不能有透明或不透明的遮挡物，避免阻隔红外热辐射的传递；模块的引脚间距采用标准的2.54mm通用间距，和常规万用板、PCB设计的标准孔位完全兼容，不需要额外定制安装孔位；安装高度建议保持在2米到3米之间，这个高度下透镜的探测范围可以覆盖下方直径数米的扇形区域，既不会因为安装过低导致探测范围过小，也不会因为安装过高导致灵敏度下降，出现探测不触发的问题；安装时需要注意避开空调出风口、暖气散热片等温度会产生剧烈变化的位置，避免环境温度变化引发误触发，保证感应的准确性。
