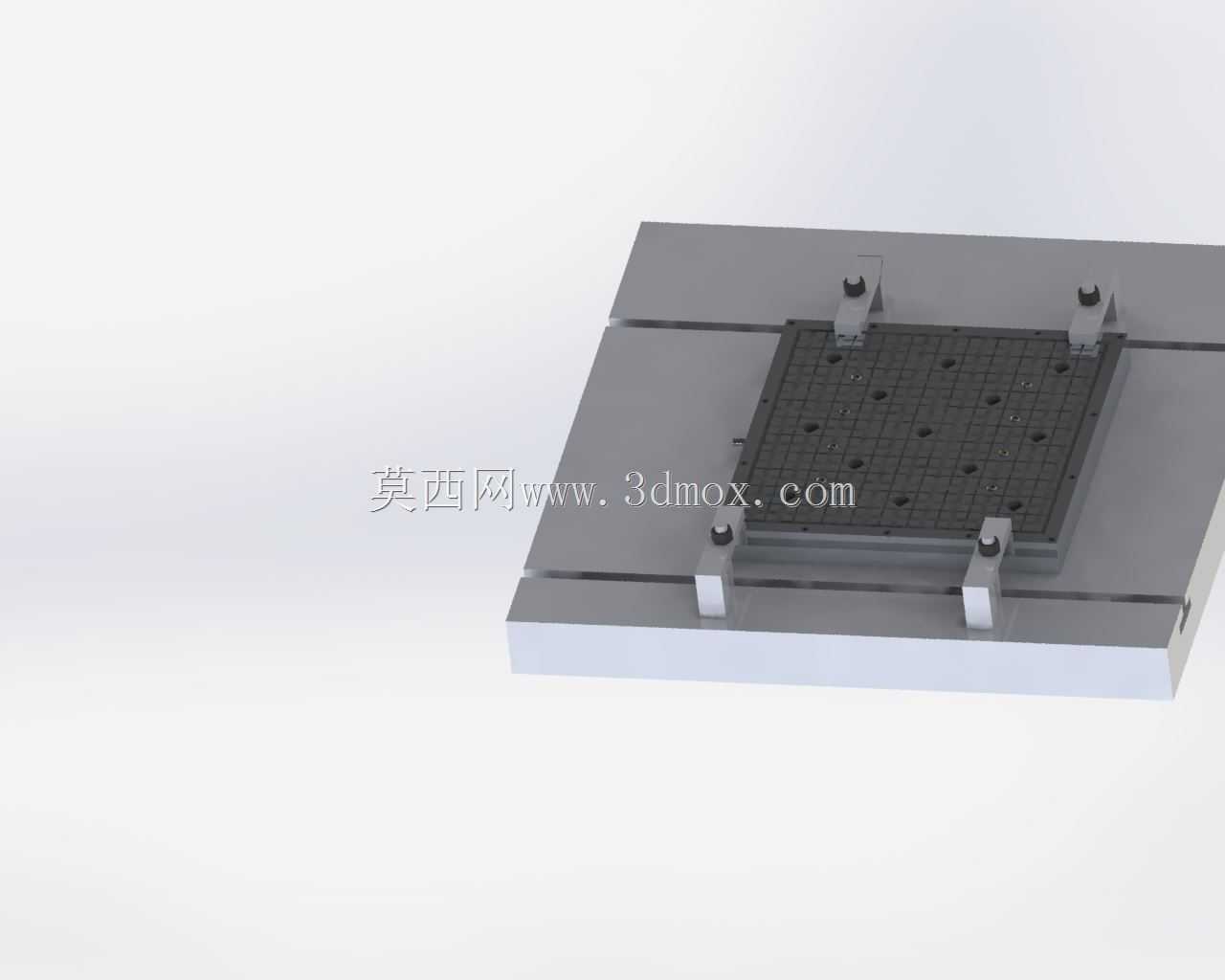

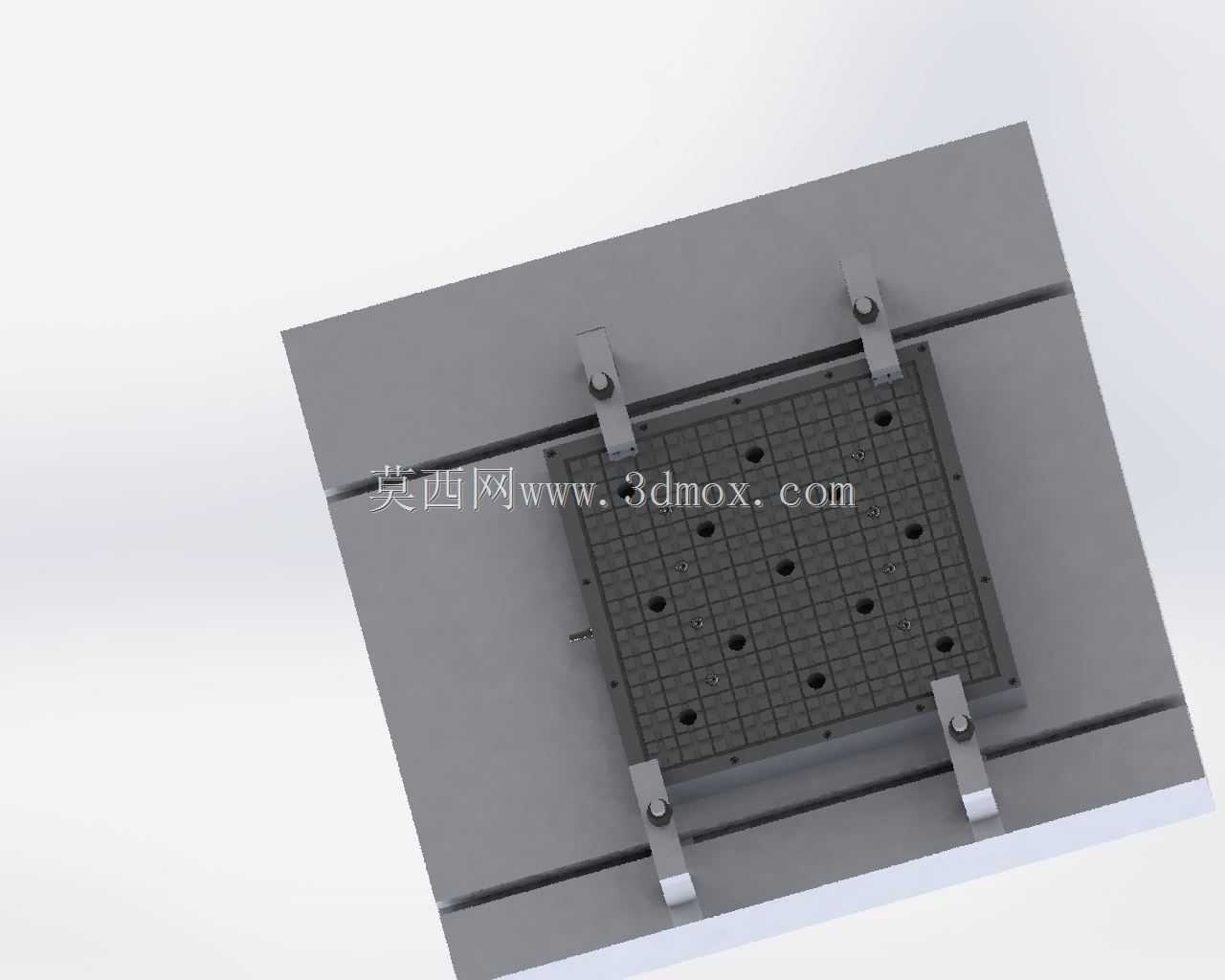

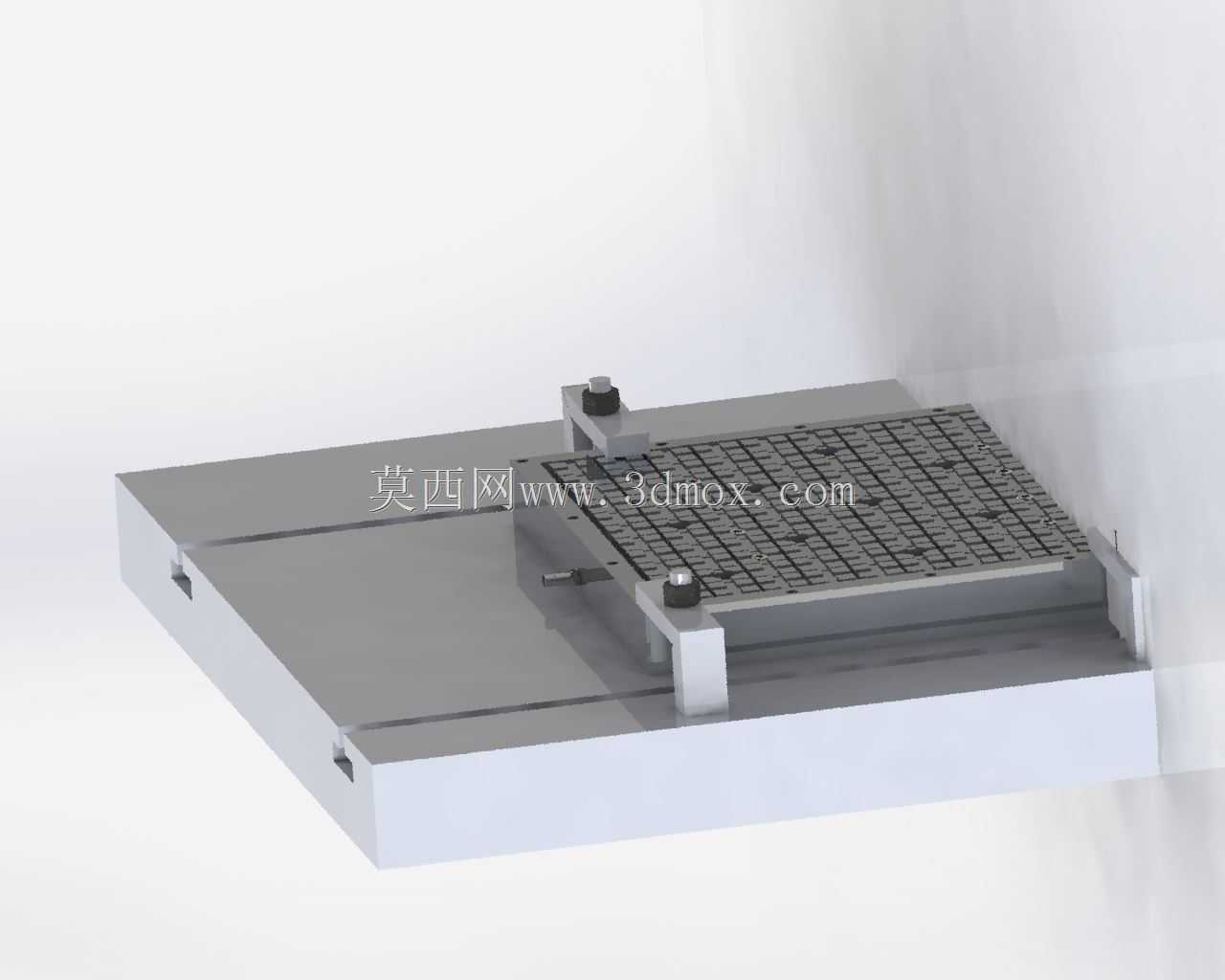

数控加工用真空吸附工作台结构设计

这款真空吸附工作台主要面向数控铣削、精雕加工、薄型板材精密加工等生产场景，专门解决传统机械夹具装夹薄件、易变形工件时出现的压痕、装夹变形、夹持盲区等痛点，在消费电子金属结构件加工、亚克力板材精雕、铝基板铣削、碳纤维复合材料裁切等工序中应用广泛，能够在不遮挡工件加工轮廓的前提下，实现整面均匀吸附固定，大幅提升薄型工件的加工良率。

从实际用途来看，该工作台可直接安装在数控铣床、精雕机、加工中心的工作台面上，作为通用工装夹具使用，替代传统的压板、台虎钳等装夹工具，尤其适合面积较大、厚度较薄、刚性较差的工件装夹，装夹过程无需反复调整压板位置，能够有效缩短工件装夹辅助时间，提升设备稼动率。工作台的吸附区域采用网格化分区设计，可根据待加工工件的实际尺寸，选择性开启对应区域的真空吸附通路，避免未被工件覆盖的区域出现真空泄漏，保证吸附压力稳定，即使是小尺寸工件也能获得足够的吸附固定力。

产品功能设计上，工作台主体采用高强度铝合金材质加工成型，整体平面度控制在微米级，保证工件放置后与台面紧密贴合，避免因台面不平导致的吸附失效或加工尺寸超差。台面上的密封槽采用嵌入式密封条设计，密封条选用耐油、耐磨的丁腈橡胶材质，长期使用不易出现变形、破损，维护更换便捷。两侧设置的定位挡块可快速实现工件的初定位，配合可调式压块，能够在真空吸附的基础上对重型工件提供额外的侧向固定力，避免大切削量加工时工件出现移位。

设计思路层面，这款工作台采用模块化分层结构，底层为基座安装层，设置有标准T型槽安装位，能够适配不同型号机床的工作台安装尺寸，无需额外制作过渡连接板；中间层为真空气路分配层，内置独立的气路通道与控制阀组，每个吸附分区可独立控制通断，气路接口设置在工作台侧方，方便与车间真空系统或独立真空泵连接，管路排布整齐，不会与加工行程产生干涉；上层为吸附工作面，网格状的吸附槽均匀分布，每个槽点都设置有独立的吸附孔，保证真空压力均匀传递到工件整个接触面，吸附力无局部薄弱点。

安装边界方面，工作台整体为方正矩形结构，基座边缘做了倒角处理，避免安装时与机床护罩产生干涉，整体厚度控制在合理范围内，不会过多占用机床的Z轴加工行程，安装时只需通过T型螺栓将基座与机床工作台锁紧，连接好真空管路即可投入使用，安装调试流程简单，无需对机床原有结构做任何改造。工作台的工作面经过硬质氧化处理，表面硬度高，耐磨性能优异，长期使用不易被切屑划伤，日常维护只需清理台面残留的切屑与切削液即可，使用寿命远高于普通胶木材质的吸附工作台。
