特斯拉涡轮机原理验证实验装置结构设计

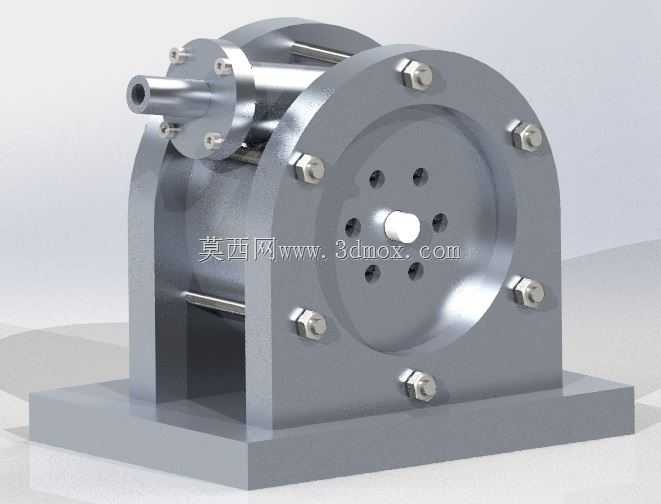

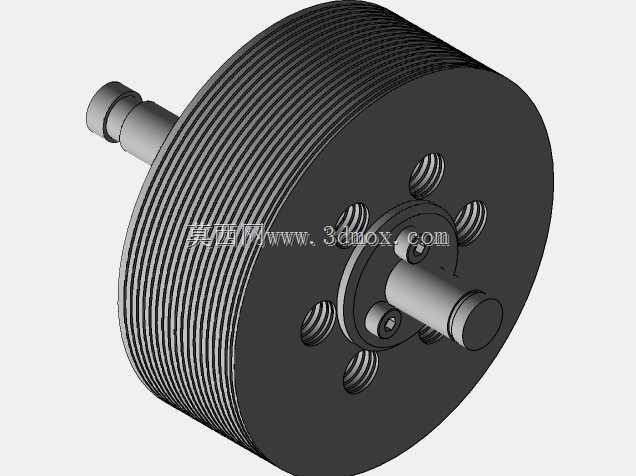

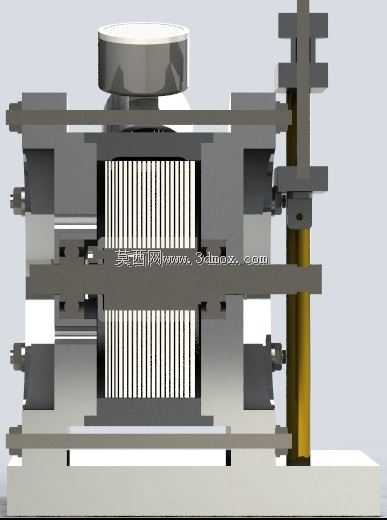

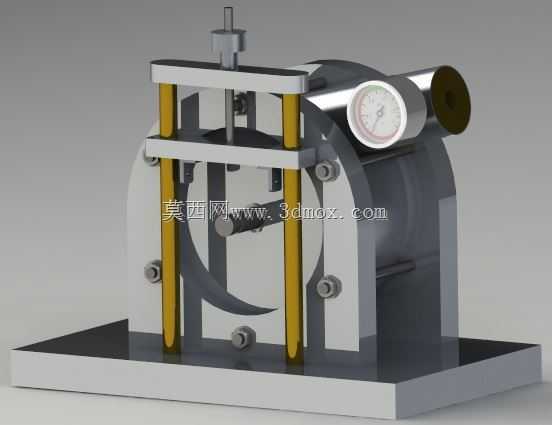

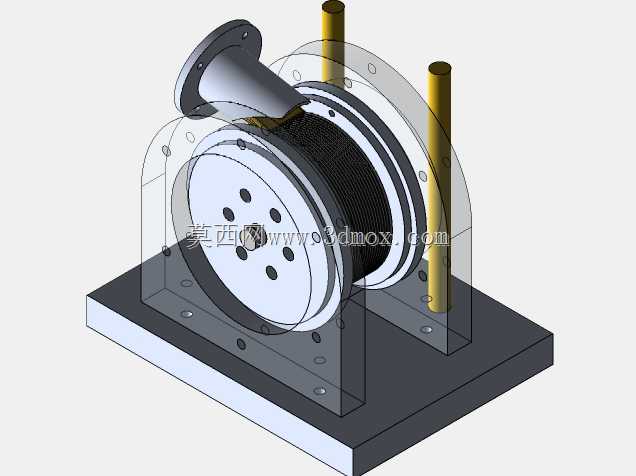

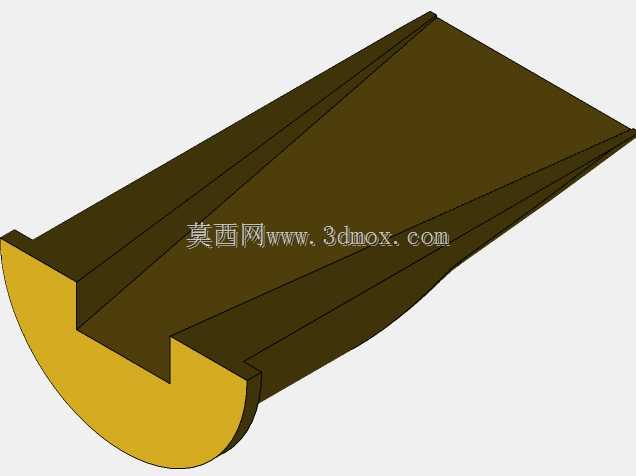

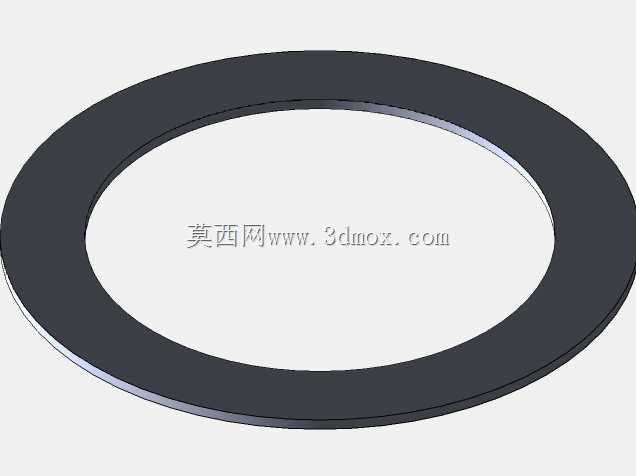

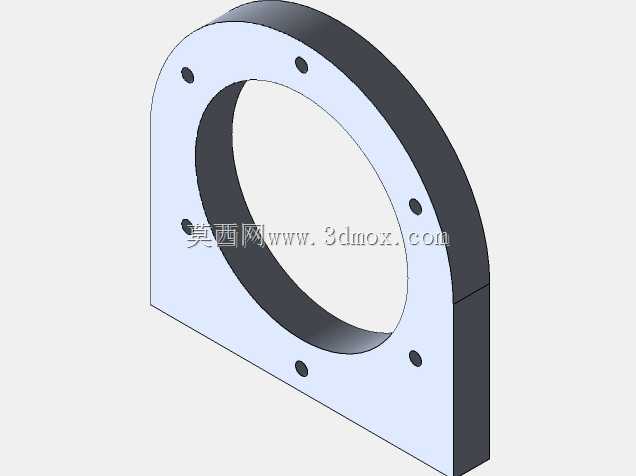

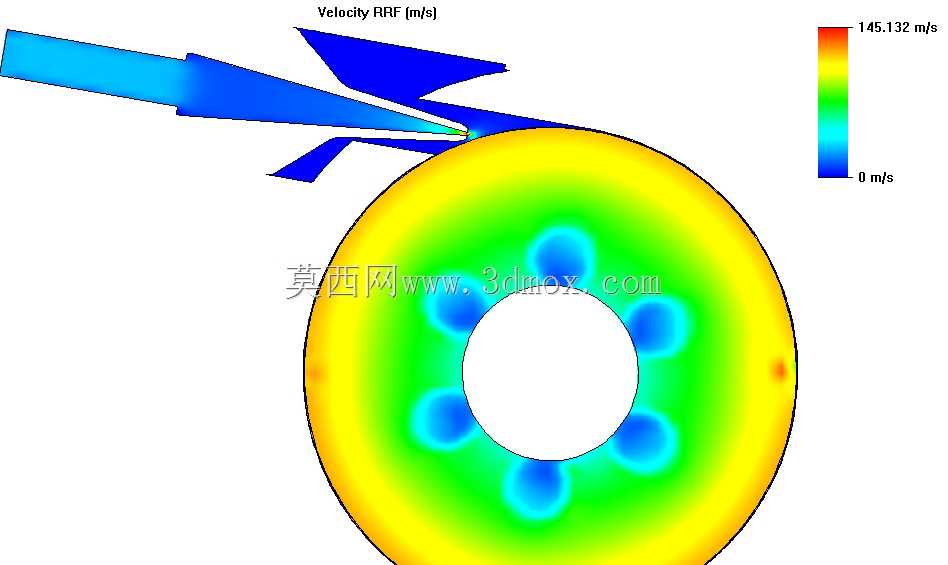

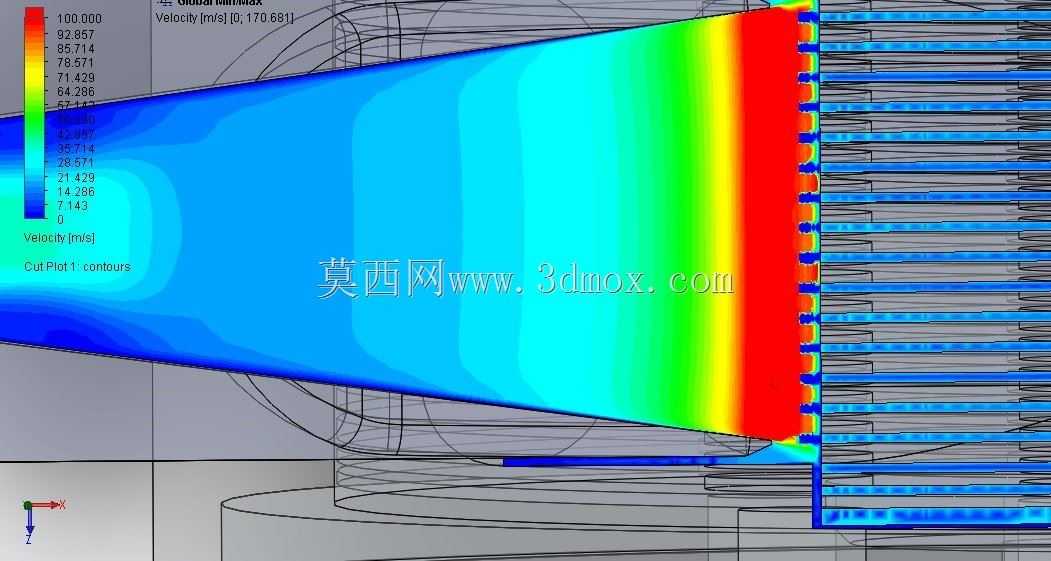

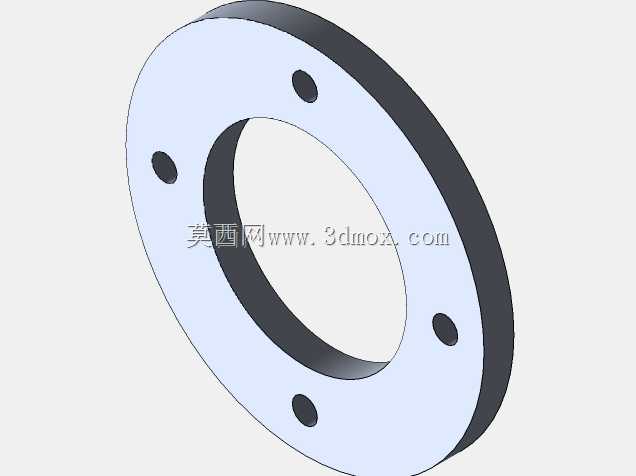

该装置属于小型边界层效应流体动力实验设备，主要面向流体力学教学验证、微型动力系统原型开发、低粘度流体输送场景的原理性测试使用，可完成无叶片涡轮的扭矩输出特性、流体边界层粘附效应、不同工质下的能量转换效率测试等实验任务，也可经过适配改造作为微型流体泵用于小流量精密流体输送回路，为小型分布式动力装置、微型余热回收系统的研发提供实体测试载体。装置整体采用卧式安装布局，核心做功单元为平行堆叠的光滑圆盘转子组，摒弃了传统涡轮的叶片式结构，依靠流体与圆盘表面的粘性剪切力实现能量传递，避免了传统叶片涡轮在高转速下的叶片应力集中、气蚀损伤等问题，适配高转速运行工况。转子组外侧设置密封腔体，腔体侧部预留切向流体入口，可接入压缩空气、蒸汽、低压水流等不同工质，腔体端部设置径向流体出口，做功后的流体可顺畅排出减少腔体内扰流损失；转子轴端延伸出腔体外侧，可外接扭矩传感器、转速检测装置或微型负载，直接采集不同工况下的动力输出参数。支撑结构采用立式龙门框架搭配方形安装底座，两根竖向导向立柱搭配可调节的上压架，可实现腔体组件的快速装夹与同轴度校准，底座预留标准化安装孔位，可直接固定在实验台架上，无需额外制作适配工装，整体安装边界规整，外接管路接口、轴端输出位置均预留充足操作空间，方便实验过程中接入测试管线与检测设备。腔体上集成的压力表可实时监测腔体内工质压力，无需额外外接测压点，简化实验管路布置。设计过程中重点优化了圆盘间距参数，保证流体在圆盘间隙内形成稳定的边界层流动，减少流体径向窜流损失；轴承选型适配高转速运行需求，可在额定转速区间内稳定运行，同时兼顾了装配工艺性，圆盘转子组、密封腔体、支撑框架均可快速拆解，方便调整圆盘数量、间隙参数，开展不同结构参数下的性能对比测试，整体结构紧凑，加工难度低，适合作为原理验证样机快速加工制作，也可作为流体机械教学的具象演示载体，直观展示无叶片涡轮的工作原理与能量转换过程。
