可挂式塑料收纳存储盒三维设计

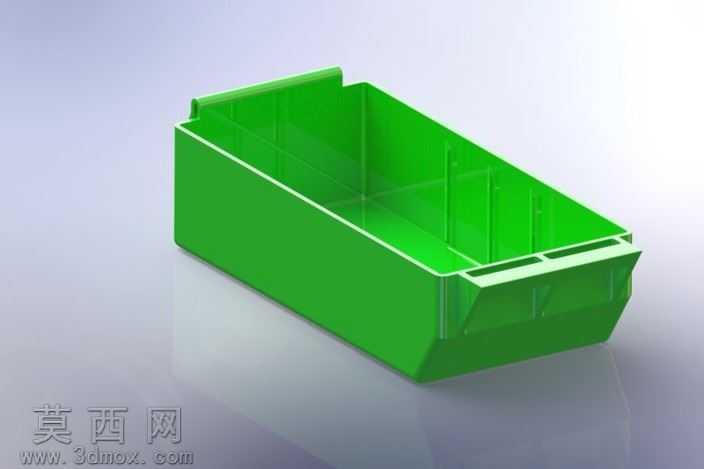

本作品为可挂式塑料收纳存储盒的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从整体外轮廓入手，确定长方敞口的基础盒型，针对挂装使用场景，在盒体后侧顶部设计一体化的挂接凸边结构，可直接卡入货架或机架的横梁卡槽中，无需额外连接件即可实现稳定挂载，适配常规工业机架、货架的挂装尺寸标准。盒体内部做了等距分布的竖向加强筋设计，从盒底一直延伸至接近盒口的位置，既能够提升薄壁塑料盒的整体结构强度，避免盛装较重零件时出现侧壁变形、鼓胀的问题，同时加强筋的排布也可以对内部存放的小型零件起到一定的分隔导向作用，方便规整摆放零散物料。盒体前侧顶部设计了内凹的抠手位，符合人体工学抓取角度，用户在挂载状态下抽拉取放盒体时能够获得舒适的施力点，同时抠手位做了圆弧过渡处理，避免尖锐边角划伤手部。材质渲染阶段选用亮面绿色PP塑料材质，还原工业级零件收纳盒常用的原生塑料质感，调整材质的反光度与粗糙度参数，模拟注塑成型后的光滑表面效果，同时在盒体边角位置做了细微的圆角处理，还原真实注塑件的工艺特征，避免直角结构带来的应力集中问题，也提升日常使用的安全性。结构设计上充分考虑注塑生产的脱模需求，所有侧壁均设置了合理的脱模斜度，盒体底部做了微收窄的结构设计，既方便堆叠存放时空盒能够互相嵌套，节省仓储运输空间，也能够保证注塑生产时顺利脱模，减少生产环节的工艺缺陷。整体设计兼顾挂载使用与桌面放置两种使用场景，除了可以挂在机架、货架上分类存储小型五金零件、生产辅料之外，也可以直接放置在工作台面作为普通收纳盒使用，盒体壁厚均匀，结构强度可靠，能够适配工业生产、仓储整理、家用收纳等多种场景的使用需求，建模过程中所有特征均保留完整参数，可根据实际使用需求灵活调整盒体的长宽高尺寸、加强筋密度、挂边厚度等参数，快速衍生出不同规格的同系列收纳盒产品。
