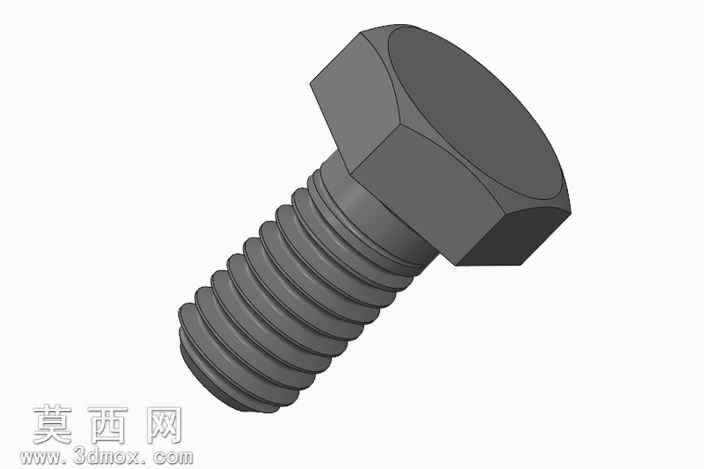

米制外六角头紧固螺栓三维结构设计

本模型为米制六角头螺栓的参数化三维设计成果，建模阶段严格遵循米制普通螺纹的标准规范，首先通过草图绘制完成正六角头部的截面轮廓，采用拉伸特征生成六角头基体，针对六角头与螺杆衔接的过渡位置，添加了标准要求的圆角过渡结构，避免应力集中问题，符合实际紧固件的加工工艺要求。螺杆部分的建模首先绘制圆柱基体，随后通过螺旋线扫描切除的方式生成连续的米制外螺纹结构，建模过程中精准控制螺纹牙型角、螺距、牙高等核心参数，保证螺纹特征符合米制螺纹的公差配合要求，可用于后续的虚拟装配干涉检查。材质渲染阶段采用了常用的碳钢紧固件材质表现，为六角头端面、螺杆光杆段、螺纹牙型分别赋予了对应的哑光金属材质，调整材质的粗糙度、反射率参数，还原了钢制螺栓经过表面氧化处理后的质感，渲染效果清晰展现了螺栓的各部分结构细节，六角头的六个棱边、螺纹的连续牙型都清晰可辨。结构设计上完整还原了六角头螺栓的经典构型，头部的正六角结构适配标准扳手的夹持尺寸，螺杆部分的螺纹段长度、光杆段比例均参考通用米制螺栓的尺寸系列设定，螺纹起始端设置了导入锥角，符合实际螺栓的装配导入需求，整体模型无多余特征、无破面，几何拓扑结构完整，可直接用于机械装配场景的虚拟搭建、紧固件选型参考、装配工艺模拟等用途。设计过程中优先保证模型的参数可编辑性，核心尺寸参数可通过特征参数表直接修改，能够快速衍生出不同公称直径、不同长度规格的同系列六角头螺栓模型，大幅提升同类型标准件的建模效率，模型的结构精度满足机械设计阶段的装配校验、运动仿真等使用需求，能够直观展现米制六角头螺栓的外形特征与结构细节。
