高抗冲聚苯乙烯密封盖板结构设计

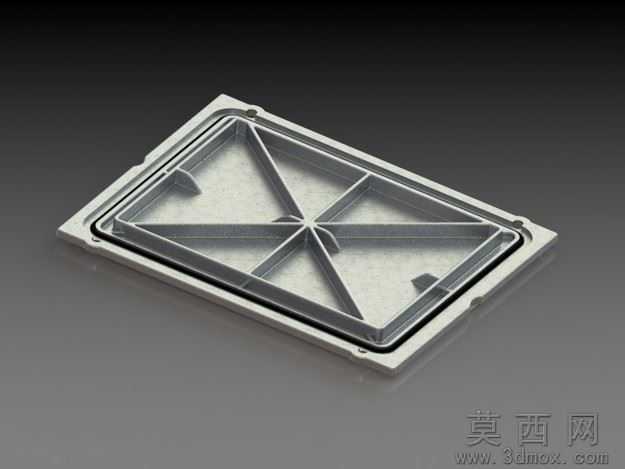

本作品为高抗冲聚苯乙烯材质的矩形密封盖板三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制盖板外轮廓的矩形基准草图，精准定位四角的安装孔位与边缘的密封槽走线，通过拉伸凸台命令生成盖板基础基体，再对边缘安装凸缘做拔模处理，适配实际装配时的安装导向需求。模型内部采用米字形交叉加强筋结构设计，筋条厚度均匀取值为基体厚度的0.8倍，既保证盖板整体的抗冲击、抗形变能力，又能合理控制零件整体重量，避免材料冗余浪费。密封槽结构设计在盖板贴合面的内圈位置，槽宽与槽深严格匹配标准橡胶密封圈的尺寸公差，建模时对槽体边缘做0.2mm的圆角过渡处理，避免密封圈装配时被锐边割损，保障密封结构的使用寿命。渲染阶段采用哑光工程塑料材质赋予盖板主体，还原高抗冲聚苯乙烯材料的细腻磨砂质感，密封圈部分赋予黑色丁腈橡胶材质，调整材质的粗糙度与反光参数，清晰区分两种不同材质的视觉差异；场景采用渐变深灰色背景搭配柔和侧光照明，突出盖板的结构层次与加强筋的立体走向，同时在盖板边缘添加微弱的环境反射效果，提升渲染图的真实感。设计思路上围绕户外工况下的密封防护需求展开，盖板整体为薄壳类结构，通过内部交叉筋位分散外部冲击载荷，避免平面区域受外力出现凹陷变形；边缘的安装凸缘均匀分布定位孔，可通过紧固件与配套箱体实现紧密压合，配合内嵌的橡胶密封圈，能够有效阻挡雨水、粉尘进入箱体内部，适配户外电气箱、设备检修口等场景的防护需求。建模过程中对所有装配配合面做公差校验，保证密封槽与密封圈的过盈量处于合理区间，既不会因过盈量过大导致装配困难，也不会因过盈量不足出现密封失效问题，同时对筋条与基体的衔接位置做圆角过渡，减少注塑生产时的应力集中问题，提升零件的生产良率与结构强度。
