六杆联动式贴标执行机构设计

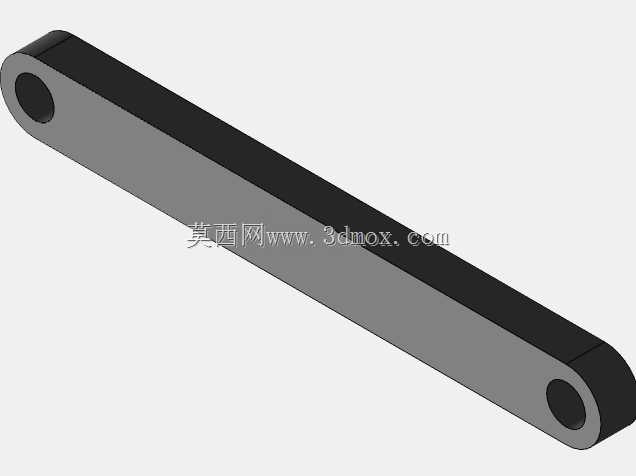

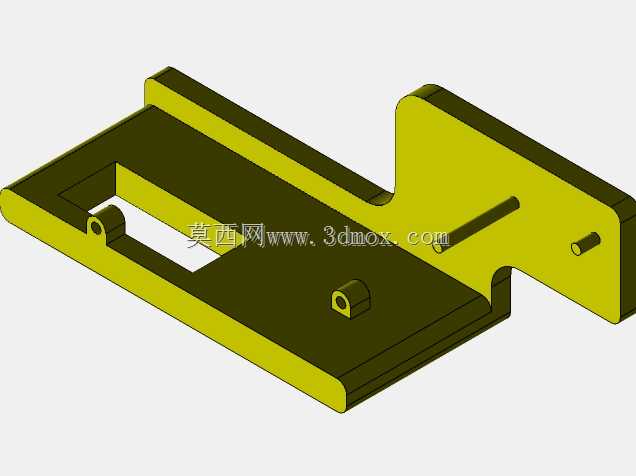

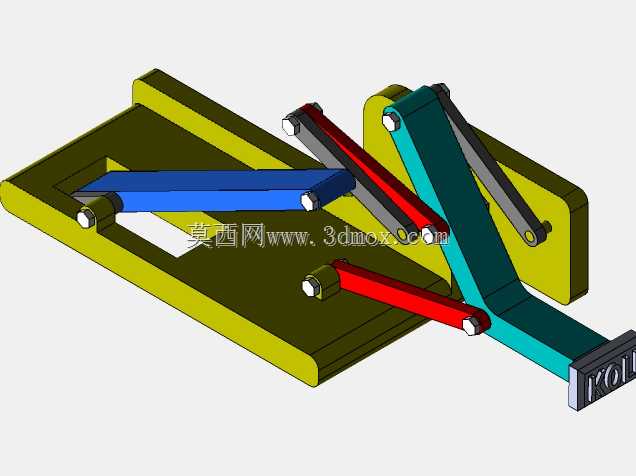

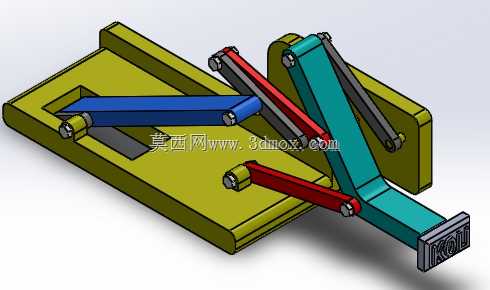

该六杆联动贴标执行机构，主要面向中小规格平面、小弧面产品的贴标工序场景，可适配日化、食品、医药等行业的瓶装、盒装产品表面标签粘贴作业，作为贴标设备的核心执行端组件，替代传统单臂摆杆结构，解决常规贴标机构贴标行程短、压标力度不均、标签贴合褶皱率高的痛点。从功能特性来看，该机构采用多连杆协同传动设计，通过六组不同长度的铰接连杆配合固定基座的安装支点，可实现贴标头端的复合运动轨迹，在单次动作循环内完成标签取标、移送、压合三个连贯动作，运动过程中各连杆铰接处采用销轴配合耐磨衬套的连接方式，传动间隙小，动作响应速度快，贴标头端的运动轨迹可通过调整各连杆的铰接点位进行适配，能够匹配不同高度、不同贴标位置的产品加工需求，贴标压力可通过调整驱动端的输入行程进行线性调节，避免压力过大导致产品表面变形、或是压力不足导致标签翘边的问题。从设计思路层面，该机构采用对称式连杆布局，基座采用槽型安装结构，可直接固定在贴标设备的工作台面或是横向滑移模组上，不需要额外设计复杂的转接安装板，各连杆采用等强度截面设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少驱动端的负载，提升机构高速往复运动下的稳定性，连杆之间的运动避让经过反复校核，在全行程动作范围内不会出现杆件干涉、卡滞的问题，贴标头端预留了标准的标签吸盘安装位，可直接对接通用的真空吸标组件，不需要对结构进行二次加工改造。从安装边界与尺寸适配来看，该机构整体采用紧凑型布局，基座长度适配常规贴标设备的安装工位间距，横向安装宽度较窄，可在同一台贴标设备上并排布置多组该机构，实现多工位同步贴标作业，机构的竖向运动行程覆盖常规中小产品的贴标高度区间，安装时仅需要固定基座上的四个安装孔位即可完成定位，驱动端可对接常规的凸轮驱动、气缸驱动或是伺服电机驱动方案，适配不同自动化程度的贴标设备改造与搭建需求，机构运动过程中无外凸的尖锐部件，外部可直接加装透明安全防护罩，满足生产车间的设备安全防护要求，日常维护仅需要定期对各铰接销轴处加注润滑脂即可，维护成本低，长期运行下的结构稳定性优于传统的单臂贴标执行结构。
