小型双支架平皮带输送装置结构设计

这款小型平皮带输送装置主要面向精密装配、轻载物料转运场景设计，可适配电子元器件分拣、小五金件工序流转、实验室样品传输等对输送精度、安装空间有较高要求的作业环节，能够嵌入紧凑型自动化生产线、桌面级作业工位之间，完成短距离的工件水平输送任务，替代人工往复搬运的重复作业，降低工序间物料流转的人力消耗，同时避免人工搬运过程中对精密小件造成的磕碰损伤。

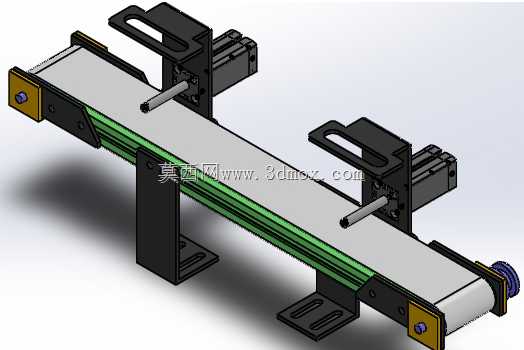

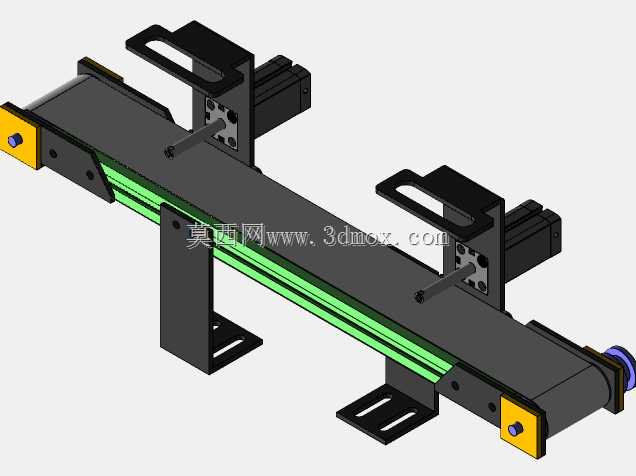

设备整体采用双立式支架支撑结构，输送主体为窄幅平皮带输送面，皮带两侧设置有限位挡边结构，可防止输送过程中尺寸偏小的工件从皮带侧边滑落，两端的辊轮组件采用张紧可调设计，能够根据皮带长期运行后的松弛状态调整张紧度，保证皮带运行过程中不跑偏、不打滑，维持稳定的输送速度。驱动端配套的安装支架预留了标准动力组件安装位，可根据实际输送负载需求匹配对应功率的动力单元，无需额外加工转接结构，降低现场改造的适配难度。

设计过程中优先考虑了紧凑型安装的需求，整体机架采用铝型材搭配钣金折弯件组合的结构形式，在保证结构刚性的前提下尽可能压缩设备整体宽度与高度，底部支撑脚设置有长条形安装孔，可在一定范围内调整安装固定的位置，适配不同台面、机架的安装孔位，降低现场安装的对位难度。两侧的立式支架上集成了提手结构，既可以作为设备整体吊装、移位的受力点，也可作为外围检测元件、挡停机构的安装基座，无需额外在输送主体上打孔加装安装位，方便用户根据自身工艺需求加装光电传感器、工件挡停器、导向条等外围配件。

从安装边界来看，该输送装置的整体长度适配1米以内的短距离输送场景，输送面高度可通过更换不同高度的支撑支架进行调整，能够对接不同高度的作业工位，皮带运行面的水平度可通过支撑脚的微调结构进行校准，保证工件输送过程中不会出现偏移、滑落的问题。两端的辊轮端部设置有防护结构，避免运行过程中衣物、工具卷入辊轮间隙造成安全隐患，整体结构无外露的尖锐边角，符合小型作业设备的安全设计要求。该输送结构经过实际工况验证，运行过程中噪音低、运行平稳，对于重量在5kg以内的小型工件均可实现稳定输送，皮带更换维护操作简便，仅需松开端部张紧结构即可完成皮带的拆卸更换，大幅降低后期维护的时间成本。
