间歇式轮转卷标贴附作业设备结构设计

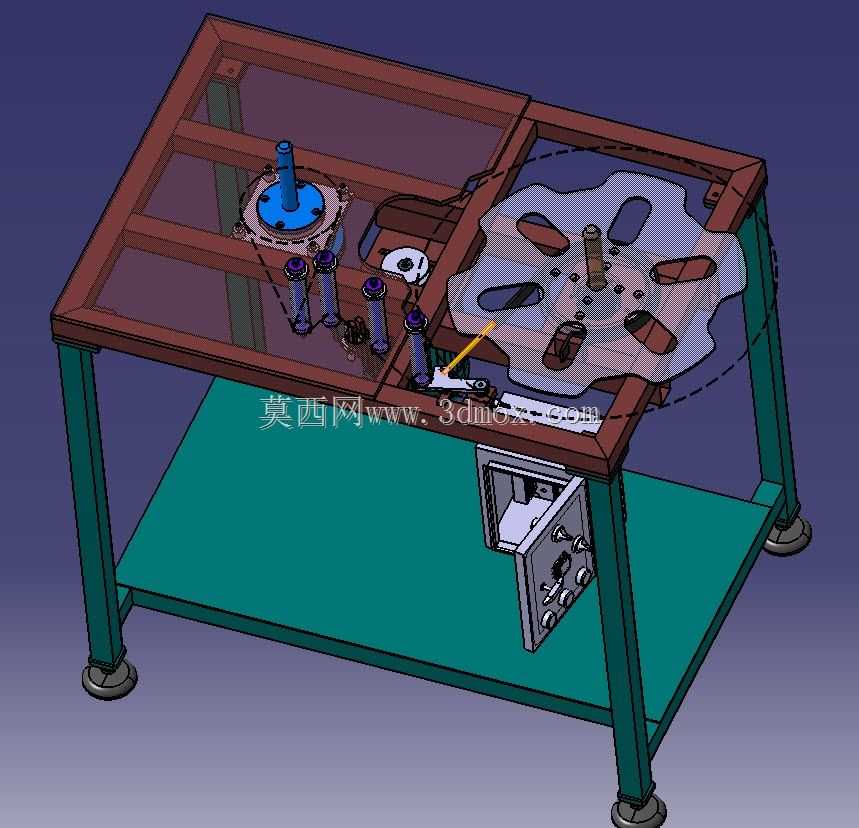

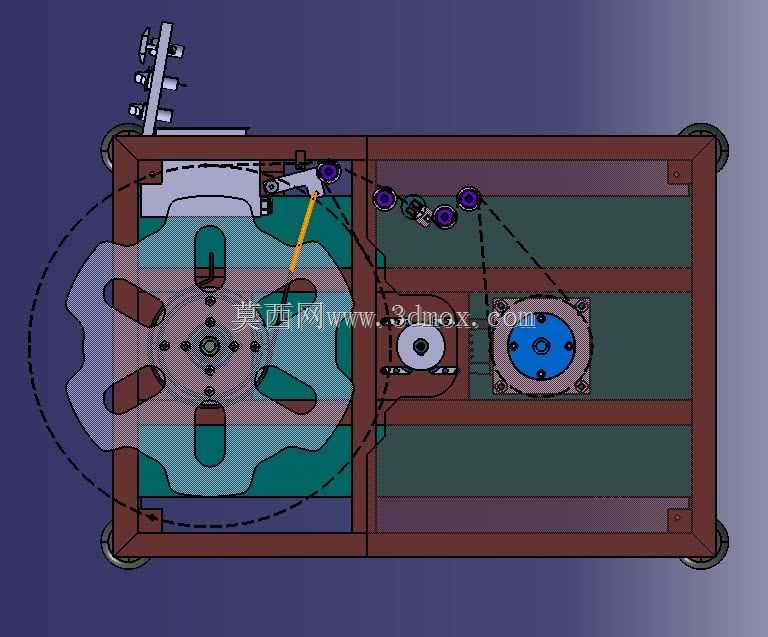

该设备主要面向快消品包装、日化产品封装、食品外包装加工等生产场景，用于成卷不干胶标签的自动输送、定位裁切与精准贴附作业，可适配平面类硬质包装件的卷标贴装工序，替代传统人工取标、对位、粘贴的重复劳作，有效降低贴标工序的人工成本，同时规避人工贴标常见的贴附偏移、褶皱、气泡等质量问题，适配中小批量多品类的包装生产产线对接需求。设备整体采用台式机架布局，底部设置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，机架下层预留电气元件安装空间，上层台面作为核心作业机构的安装载体，整体安装边界紧凑，无需额外开挖地基，可直接放置于车间流水线旁对接上下游工序，也可作为独立工位完成离线贴标作业。核心功能结构分为标签卷料承载工位、间歇式送料机构、标签剥离裁切组件、贴附压合工位几部分，其中大直径槽轮结构作为间歇送料的核心传动部件，通过槽轮的间歇转动特性实现标签带的定长输送，每次送料长度可根据标签规格调整槽轮分度角度适配，保证每一张标签的输送步距精准一致，避免送料偏差导致的标签浪费或贴标错位。标签卷安装工位设置可调节式涨紧轴，可适配不同内径规格的标签卷料安装，料带输送路径上设置多组导向辊与张力调节组件，可根据标签材质的厚薄、韧性调整输送张力，避免薄质标签拉扯变形、厚质标签送料打滑的问题。贴附工位设置可升降压合组件，可根据待贴标工件的高度调整压合行程，保证标签与工件表面充分贴合，压合头采用柔性材质，可适配轻微不平整的工件表面，减少贴附气泡的产生。设计过程中充分考虑设备的操作便捷性与维护便利性，所有传动部件均设置于台面上方可视区域，日常检修、换料时无需拆解大量护罩，操作人员可快速完成标签卷更换、传动部件润滑等日常维护操作，电气控制箱设置于机架侧方，操作按钮布局符合人体工学，操作人员站立即可完成参数调整、启停控制等操作，无需额外俯身或抬手操作，降低长时间作业的操作疲劳度。机架整体采用方管焊接框架结构，台面铺设平整安装板，保证各传动部件的安装基准统一，减少长期运行后的结构形变，下层置物台可放置备用标签卷、简易维护工具，提升工位的空间利用率。
