带多工位加工单元的滚筒式输送生产线

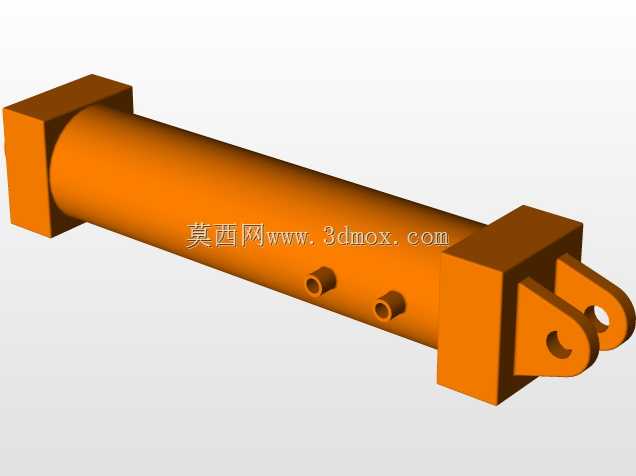

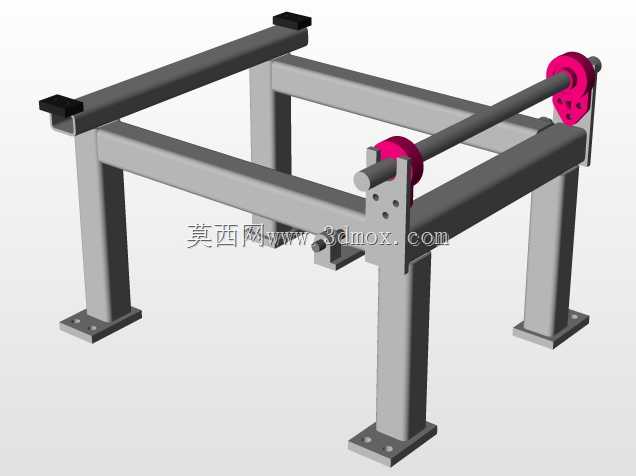

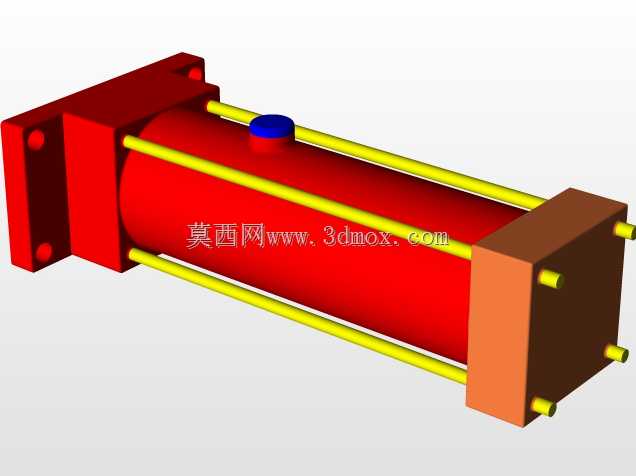

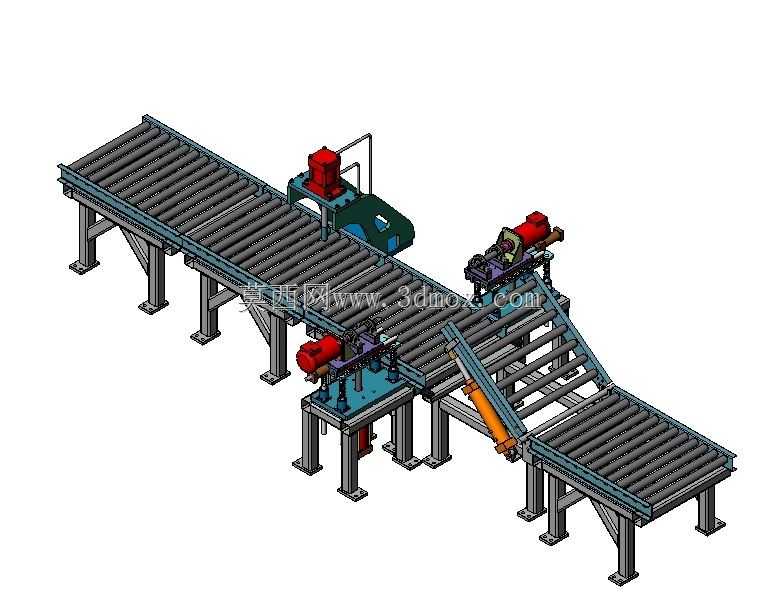

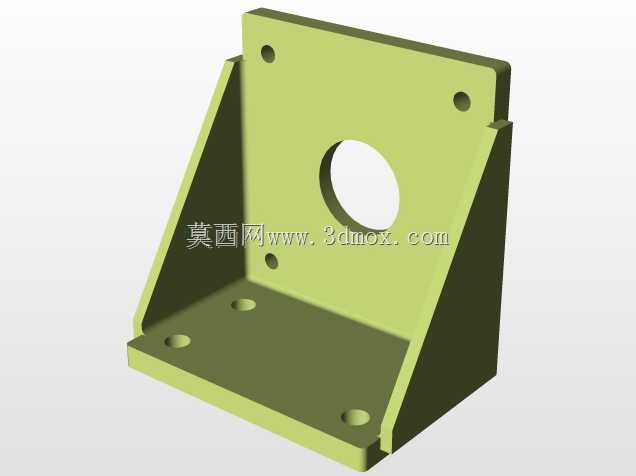

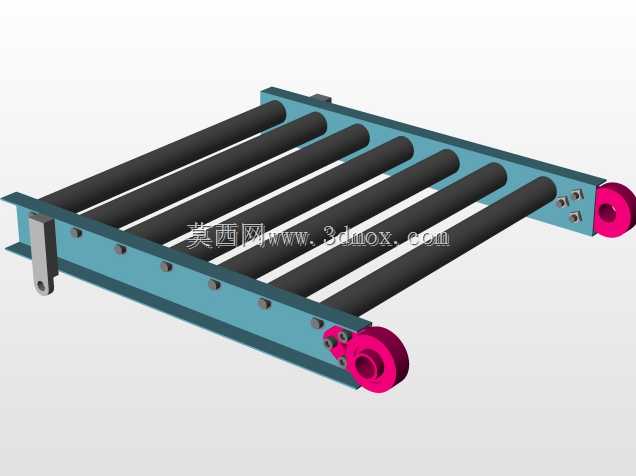

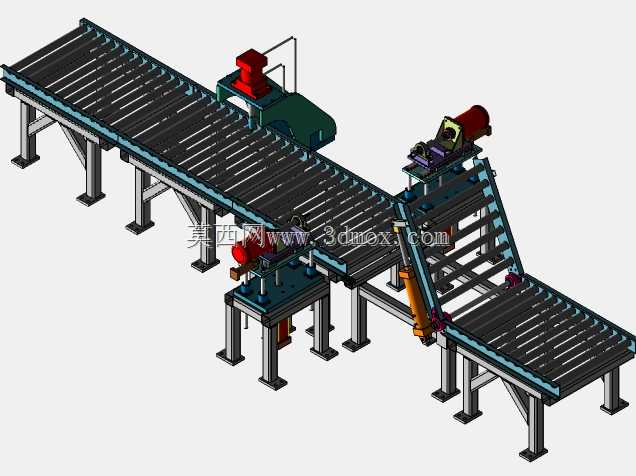

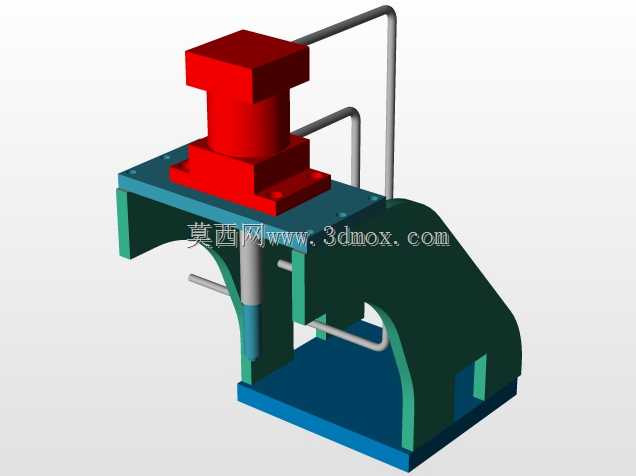

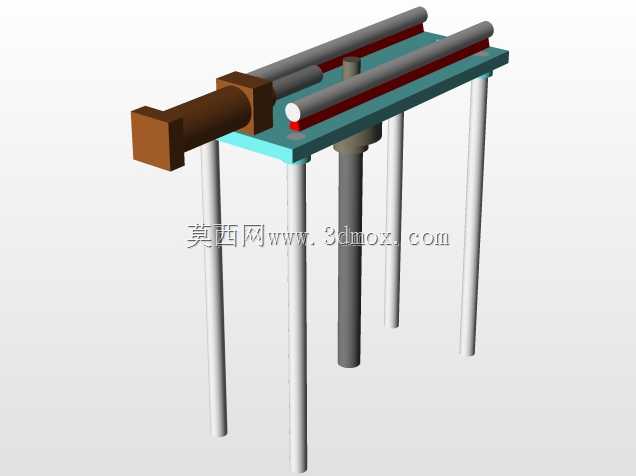

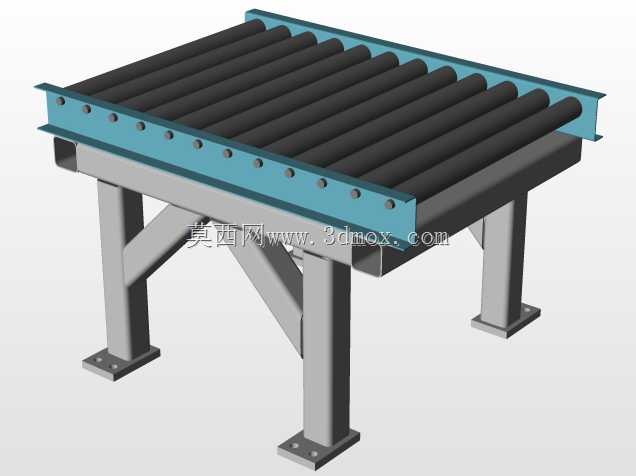

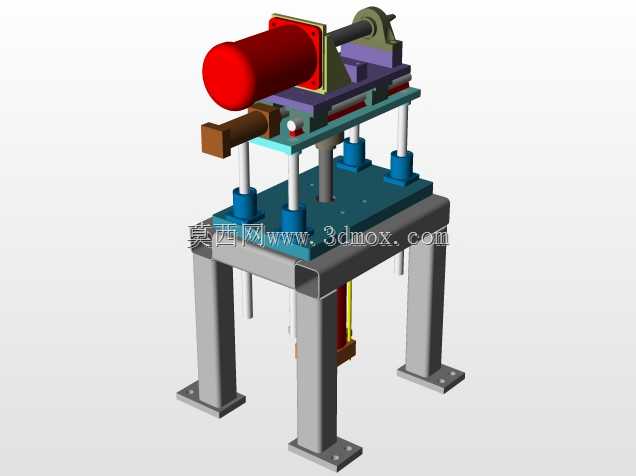

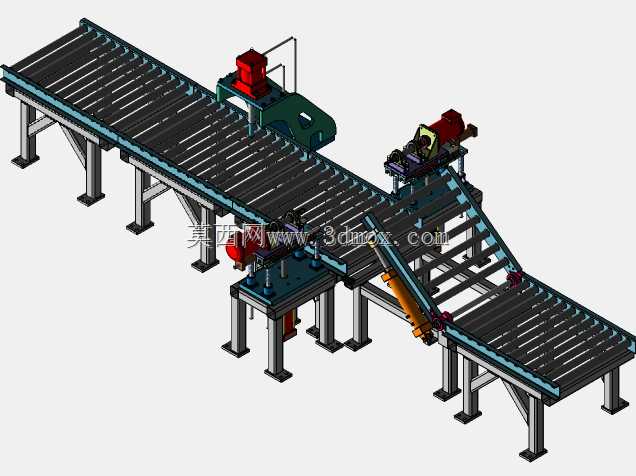

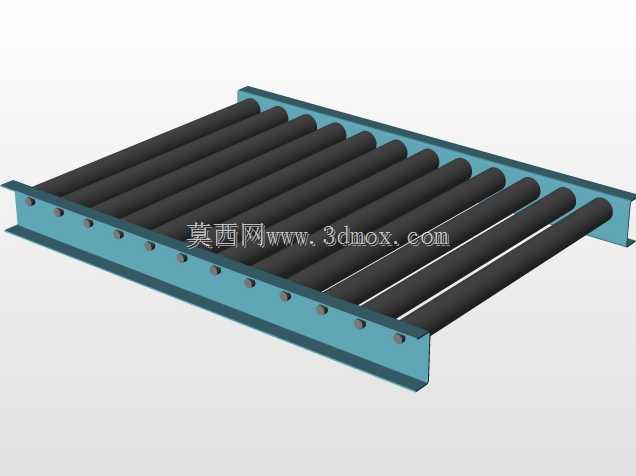

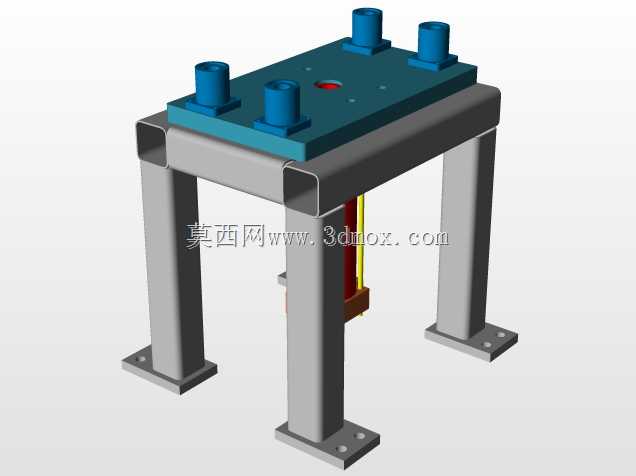

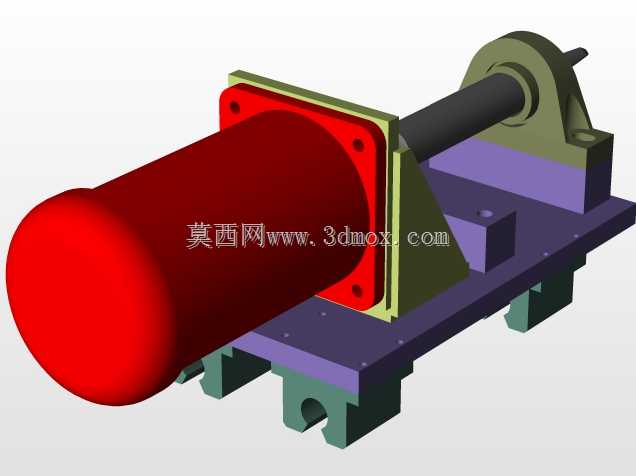

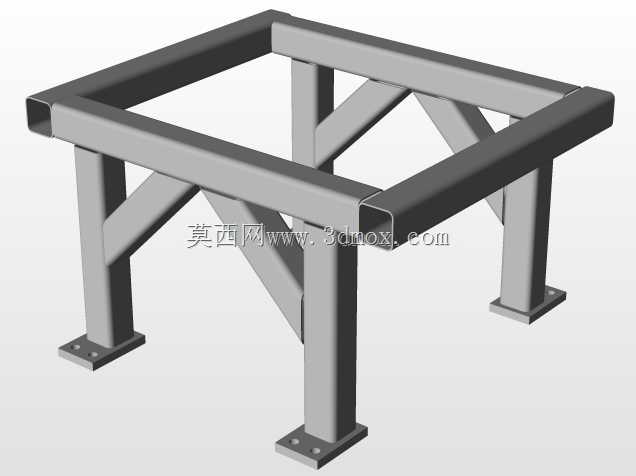

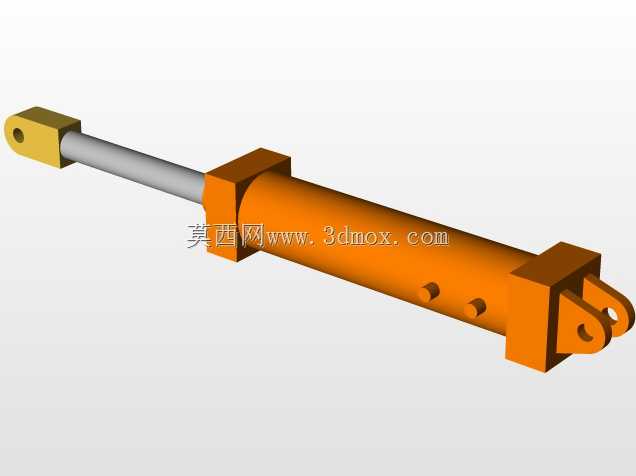

该套输送生产线主要面向板材类、长条型材类工件的自动化加工流转场景，常见于金属构件加工、建材预制、零部件粗加工等生产车间，承担工件在不同加工工序间的自动输送、工位定位、路径分流功能，可替代传统人工搬运周转的作业模式，大幅降低车间内物料流转的人力消耗，同时减少工件周转过程中的磕碰损伤风险，稳定匹配连续化生产的节拍要求。整套设备以重载滚筒输送线作为主体承载结构，主输送段采用密集排布的钢制滚筒作为承载面，单根滚筒具备足够的径向承重能力，可适配大重量金属工件的平稳输送，滚筒间预留均匀间隙，既减少输送面与工件的接触摩擦，也便于加工过程中碎屑的下落清理。主输送线沿线集成了三组独立的加工工位单元，每个工位配套独立的安装机架与驱动组件，可根据实际加工需求搭载切割、打磨、钻孔等不同的作业执行端，工位处设置有可升降的定位挡停机构，当工件输送至对应加工位置时，挡停机构升起对工件进行精准限位，配合压紧组件固定工件位置，保障加工作业的精度稳定性。在主输送线的中段位置设置有斜向分流输送段，该段通过摆动式导向机构与主输送线衔接，由液压驱动组件控制导向翻板的起落，可根据生产调度需求将完成对应工序的工件分流至支线输送路径，送入下一独立加工区域或暂存区域，实现主支线物料的自动分流，无需人工干预调整工件走向。整套设备的支撑结构采用标准化型钢焊接机架，每个支撑腿底部配置可调式地脚，可根据车间地面的实际平整度调整设备整体水平度，安装时需预留主输送线两端的工件上下料操作空间，同时在各加工工位侧面预留设备维护、刀具更换的操作通道，分流段的支线末端需匹配后续设备的进料高度，保障工件流转的顺畅衔接。设备整体结构采用模块化设计思路，各输送段、加工工位单元均可独立拆分运输，现场安装时通过定位连接件完成拼接，可根据车间的实际场地布局、生产工序排布灵活调整输送线总长度与工位安装位置，适配不同产能规模、不同加工流程的生产需求。
