自行车V形刹车制动结构三维数模

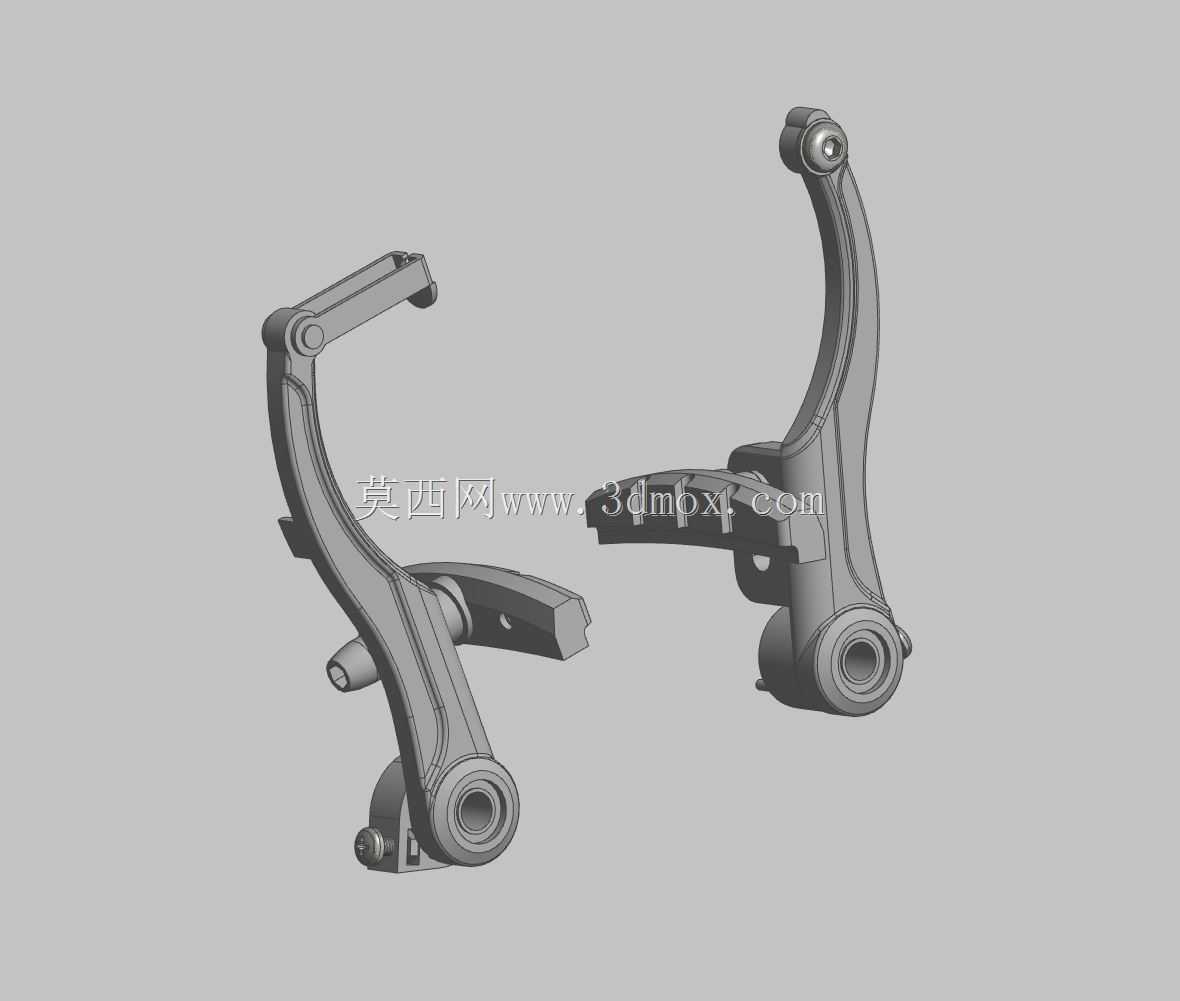

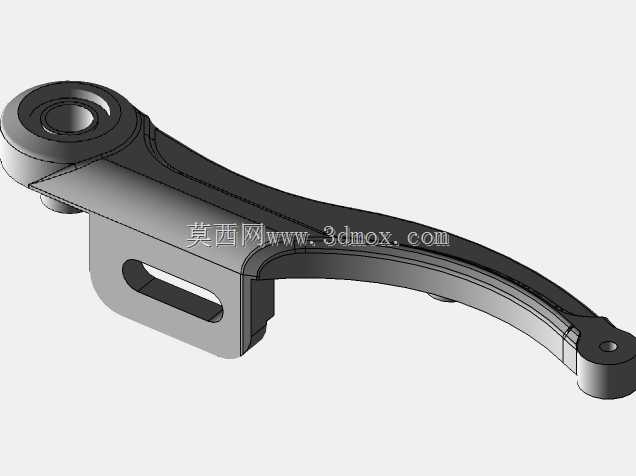

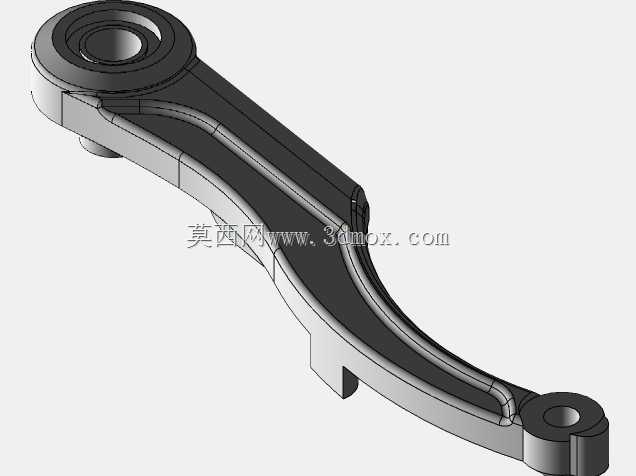

该V形制动结构是民用通勤自行车、入门山地车普遍采用的轮边制动执行部件，主要应用于两轮自行车的前轮、后轮轮组安装位，通过拉线驱动实现摩擦制动，为骑行过程提供可靠的减速、驻车制动力，是自行车安全系统的核心组成部件。在实际使用场景中，该制动器直接安装在自行车前叉、后上叉对应的V刹安装座上，工作时通过刹车线拉动两侧制动臂同步向内收拢，带动臂端固定的刹车皮贴合轮圈侧壁，依靠摩擦力消耗轮组转动动能，实现车辆减速或停驻，相比传统悬臂刹拥有更长的力臂，制动手感更轻盈，制动力输出更线性，日常维护调整便捷，在中低端民用自行车、休闲骑行车型中拥有极高的装配普及率。从产品功能特性来看，该V刹采用对称双臂结构设计，两侧制动臂通过底部的枢轴结构独立铰接在车架安装座上，臂体上端设置刹车线固定座与微调结构，中部预留刹车皮安装调节槽，可根据轮圈磨损情况、刹车皮损耗状态调整接触间隙与贴合角度，保证两侧刹车皮能够同步、均匀贴合轮圈，避免偏磨、蹭圈等问题；臂体根部设置复位扭簧，松开刹车时可带动两侧制动臂自动向外回弹，快速脱离轮圈表面，减少骑行过程中的滚动阻力。在设计思路上，该结构充分考虑了自行车骑行的轻量化需求与受力特性，臂体采用变截面弧形造型，在枢轴安装位、刹车皮固定位、拉线受力位等应力集中区域做了加厚加强处理，非受力区域通过结构优化去除冗余材料，在保证结构强度、抗疲劳性能的前提下尽可能降低部件自重，适配自行车轻量化的设计方向；同时整体结构做了运动干涉校核，保证制动臂在全行程摆动过程中不会与辐条、前叉腿、车架后叉等周边部件发生剐蹭，刹车皮的调节范围覆盖了常规轮圈的宽度公差与磨损补偿量，能够适配绝大多数常规规格的自行车轮圈。从安装边界来看，该制动器适配标准V刹安装座，安装孔位间距符合通用自行车配件标准，制动臂收拢、张开的行程范围匹配常规26寸、27.5寸、700C等常见规格轮圈的刹车间隙要求，整体外形轮廓紧凑，安装后不会超出自行车叉体的外侧轮廓，不会与脚踏、货架、挡泥板等周边选配件产生安装冲突，整体结构简单可靠，对安装精度的容错率较高，即便没有专业工具也能完成日常的调试与更换。
