单卡式自行车22齿飞轮链轮结构设计

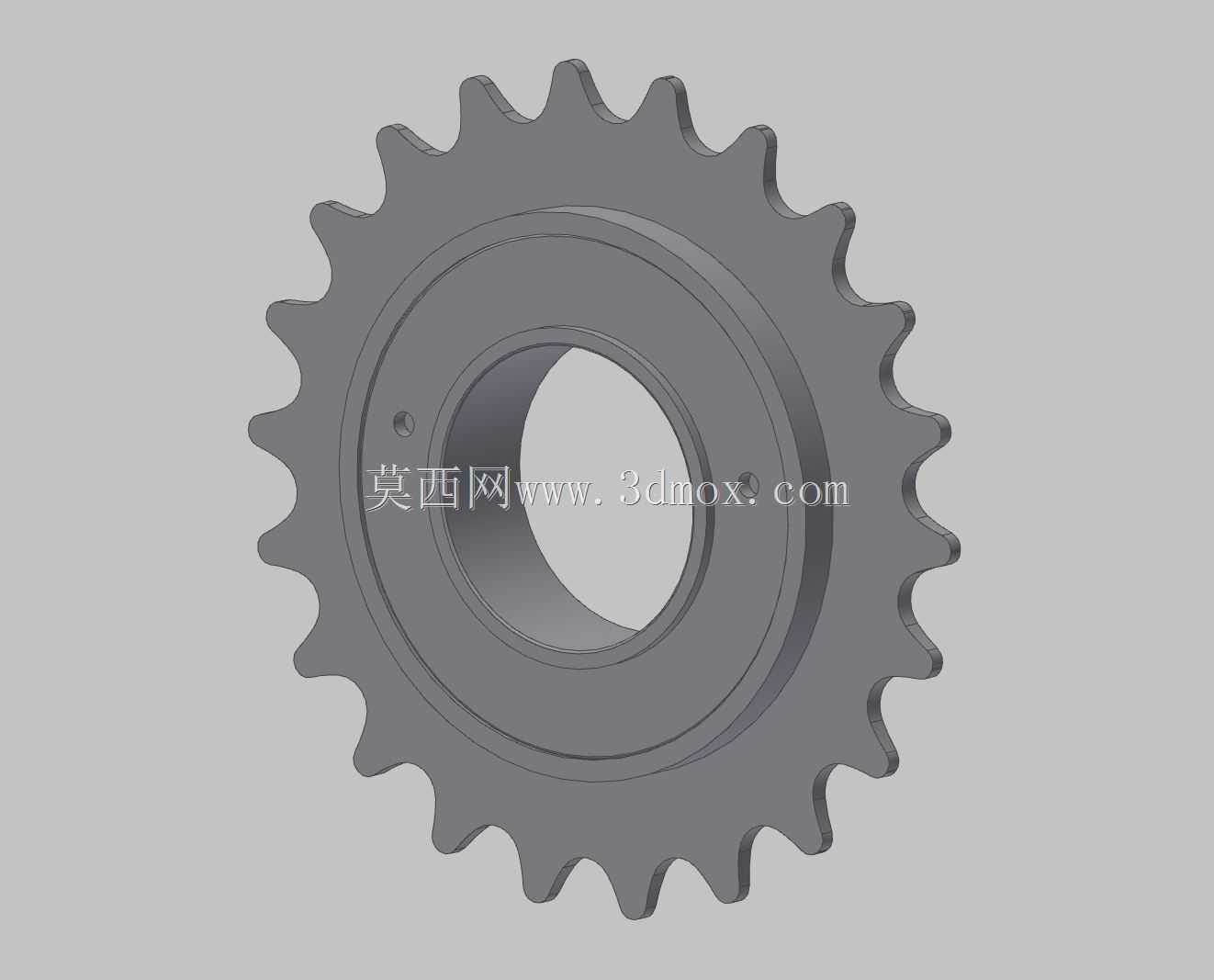

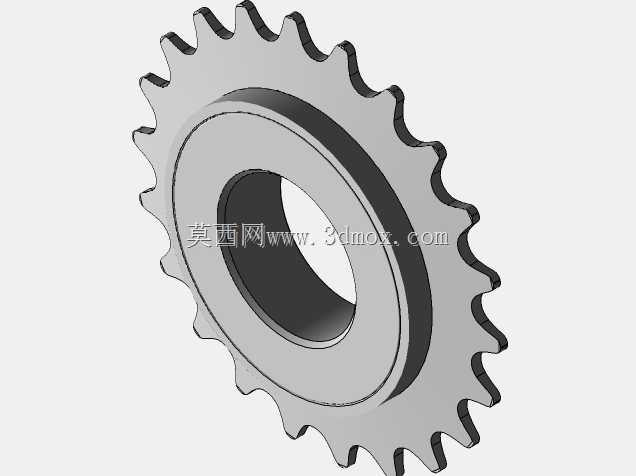

这款22齿链轮是单速卡式自行车传动系统的核心从动部件，日常通勤类单速自行车、场地特技单车的后轮传动端都会用到这类零件，骑行过程中链条传递的脚踏扭矩会通过这个零件直接作用于后轮花鼓，带动轮组转动实现车辆行进。从结构设计来看，零件整体采用盘式回转结构，外圈均匀分布22个标准齿形，齿廓经过修型处理，能和常规单速自行车链条形成稳定啮合，避免骑行过程中出现跳齿、掉链的问题，齿根位置做了圆弧过渡，可分散链条啮合时的接触应力，降低长期使用后的齿面磨损速率。中心的通孔为花鼓安装位，内孔尺寸匹配通用单卡式自行车花鼓的轴径，安装时可直接卡入花鼓的定位卡槽，侧面预留的小定位孔可配合卡簧完成轴向锁紧，不需要额外焊接或者粘接，拆装维护的便利性较好。零件主体的盘体厚度经过匹配计算，既保证扭矩传递时的结构强度，避免大力踩踏时出现盘体变形，也控制了整体重量，不会给轮组带来额外的转动负担。齿部的加工精度直接影响传动顺畅度，建模时齿形参数完全参照自行车链条的啮合标准设定，每个齿的齿距误差控制在极小范围内，保证链条和每个齿都能平稳贴合，减少传动过程中的异响和动力损耗。安装边界上，零件的最大外径由齿数和齿顶圆参数决定，可适配常规尺寸的自行车后叉安装空间，不会和后叉、刹车组件产生运动干涉，轴向安装尺寸也匹配通用单速花鼓的安装位长度，锁紧后不会出现轴向窜动。这类零件除了应用在民用通勤单速车上，也可用于定制改装的复古自行车、Fixed Gear特技单车的传动系统，设计时兼顾了日常通勤的耐用性和特技骑行的抗冲击需求，盘体的结构没有多余的减重镂空，避免应力集中导致的齿根断裂问题，能承受起步、急刹、特技动作时的瞬时大扭矩冲击。建模过程中对齿面、安装孔的同轴度做了严格约束，保证零件转动时的动平衡性能，高速骑行时不会因为零件偏心出现轮组抖动的问题，内孔的表面粗糙度要求也匹配花鼓的配合公差，安装后不会出现松旷打滑的情况。
